Ingeniería de la solución adecuada: Desde el primer contacto hasta la fabricación y diseño de una prensa de recorte de 35 toneladas personalizada
Cada máquina tiene una historia, y el viaje de esta costumbreprensa de recortecomenzó mucho antes del primer ciclo de prueba. InPrimera fase, seguimos el camino de la investigación inicial —cuando un fabricante de componentes de metal de Ohio alcanzó un desafío de producción— a través de la ingeniería, diseño y montaje mecánico completo de su nuevoPrensas hidráulicas de cuatro columnas. Esa etapa transformó un conjunto de requisitos en una solución recorte casi completa, construida con precisión, colaboración y una comprensión clara del flujo de trabajo del cliente. Para los lectores que quieren revisar cómo comenzó el proyecto, la historia completa está disponible enPrimera fase de la construcción prensa de recorte.
Con la máquina ahora parada totalmente montada en el piso de la tienda, la Fase Dos comienza. Aquí es donderecorte prensatransiciones de una estructura completa en un sistema verificado, calibrado y listo para la producción. Finalizar, probar, inspeccionar y pre-comisión son los pasos que aseguran que la máquina actuará impecablemente una vez que llegue a la instalación del cliente.
latitud Usted puede revisar el viaje de este prensa de recorte de 35 toneladas (MTP35) y descubrir más sobre la faz de montaje y diseño
Entender el papel de las prensas de recorte en la fabricación
Antes de sumergirse en el proceso de ingeniería, es importante entender lo que es una prensa de recorte y por qué juega un papel tan crítico en las operaciones de fundición y metalurgia.
¿Qué es una prensa de recorte?
Una prensa de recorte —también conocida como prensa de recorte o prensa de cuatro columnas— es una máquina hidráulica diseñada para eliminar el exceso de flash, corredores, portales y material no deseado de piezas fundidas o moldeadas. Tras ser expulsada de una máquina de fundición, una pieza suele contener material extra que debe eliminarse antes de poder utilizarse o ensamblarse. Una prensa de recorte realiza esta operación de forma rápida, segura y consistente.
Donde se usan las prensas Trim
Las prensas trim son esenciales en industrias como:
Mortalización automotriz
Componentes aeronáuticos
Consumer fabricación de electrodomésticos
Metalurgia general
Producción de hardware eléctrico
Cualquier operación que produzca componentes moldeados o moldeados se beneficia de la precisión y repetibilidad de una4 post hidráulico recorte prensa.
Por qué 4 prensas de correos son preferidas
A 4 puestos de prensaofrece varias ventajas:
Paralelismo superior platodebido a la orientación de cuatro columnas
Incluso la distribución de la fuerzaen toda la superficie herramental
Acceso abiertodesde todos los lados para carga, descarga y automatización
Alta rigidez estructuralpara la precisión a largo plazo
Flexibilidadpara una amplia gama de tamaños herramental
Para el fabricante de Ohio, estos beneficios alineados perfectamente con su necesidad de una solución recorte confiable y de alta precisión.
latitud Usted puede visitar nuestra página prensa de recorte (MTP Series) y ponerse en contacto con nuestros especialistas para obtener más información sobre nuestras prensas trim.
Pruebas y inspección: Garantizando el rendimiento y la fiabilidad
Una vez que la máquina fue completamente montada y todos los sistemas fueron activados, el siguiente paso fue un proceso de prueba e inspección integral. Esta etapa está diseñada para validar el rendimiento, la precisión y la fiabilidad de laprensa de recorteantes de que salga de nuestra instalación.
El proceso de prueba comenzó con ciclos de funcionamiento seco. Estos movimientos iniciales permitieron a nuestro equipo observar el comportamiento del cilindro hidráulico, la suavidad del viaje plato, y la capacidad de respuesta del sistema de control. ElPrensas hidráulicas de cuatro columnasdebe funcionar con la alineación perfecta, y estos ciclos tempranos ayudan a confirmar que la estructura mecánica está funcionando exactamente como diseñado.
Después de la verificación de funcionamiento seco, la máquina sufrió pruebas de presión. El sistema hidráulico se ubicó gradualmente a una presión de operación completa, lo que nos permite confirmar que el cilindro entregó el total de 35 toneladas de fuerza sin fluctuación o deriva. La estabilidad de presión es esencial para las operaciones recorte, donde la fuerza consistente asegura cortes limpios y repetibles y reduce la necesidad de acabado secundario.
La inspección también incluyó un examen detallado del sistema eléctrico. Nuestros técnicos verificaron la retroalimentación del sensor, la operación de conmutación límite y la precisión del carrera y las lecturas de presión mostradas en el HMI. La lógica PLC fue probada bajo múltiples escenarios simulados para asegurar que la prensa recorte respondiera correctamente a las entradas del operador y las condiciones de seguridad.
Esta etapa es donde la máquina se prueba. Aprensa de recortees sólo tan buena como su confiabilidad, y cada ciclo de prueba lo acerca un paso más a estar listo para la producción.
Preparación previa para envío: Protección de la máquina para el transporte
Con pruebas e inspección completas, el siguiente paso estaba preparando elrecorte prensapara el envío al fabricante de Ohio. La preparación previa es una parte crítica del proceso, especialmente para una máquina de este tamaño y precisión.
El sistema hidráulico fue asegurado, las cubiertas protectoras se instalaron sobre componentes sensibles, y la máquina fue anclada a un esquido reforzado diseñado para manejar su peso durante el transporte. Todos los accesorios sueltos, como el manual del operador, filtros de repuesto y componentes de interfaz herramental, fueron empaquetados por separado y etiquetados para una fácil identificación a su llegada.
El4 puestos de prensafue entonces envuelto y sellado para protegerlo de la humedad, el polvo y la vibración durante el tránsito. Nuestro equipo logístico coordinó el horario de envío, asegurando que la máquina llegara a las instalaciones del cliente a tiempo y en perfectas condiciones.
El envío previo es más que el embalaje; es el paso final para salvaguardar la calidad de la máquina que construimos. Aprensa de recortedebe llegar exactamente como dejó nuestra instalación, limpia, segura y lista para la puesta en marcha.
Precomisionamiento: Preparación para un arranque fluido
Antes de las naves de máquina, completamos una revisión de pre-comisión para asegurar que la instalación y la puesta en marcha en las instalaciones del cliente sean sin problemas. Esto incluye verificar que toda la documentación está completa, desde esquemas hidráulicos hasta diagramas eléctricos y guías de mantenimiento. El manual del operador está finalizado, incluyendo instrucciones para la configuración, calibración y servicio de rutina.
También preparamos un plan de instalación recomendado para el equipo de mantenimiento del cliente. Esto incluye requisitos de fundación, especificaciones de suministro eléctrico, recomendaciones de fluido hidráulico y directrices de integración de seguridad. APrensas hidráulicas de cuatro columnasdebe instalarse correctamente para lograr un rendimiento óptimo, y pre-comisión asegura que el cliente tenga todo lo que necesite para una puesta en marcha suave.
En algunos casos, también realizamos una secuencia de encargo simulada internamente. Esto nos permite verificar que la máquina responderá correctamente durante los primeros ciclos de producción reales una vez que se instale en la instalación del cliente.
Pre-comisión es el punto final antes de que la máquina comience su viaje. Garantiza que el35 toneladas de prensa recorteestará listo para la integración inmediata en el flujo de trabajo del cliente.

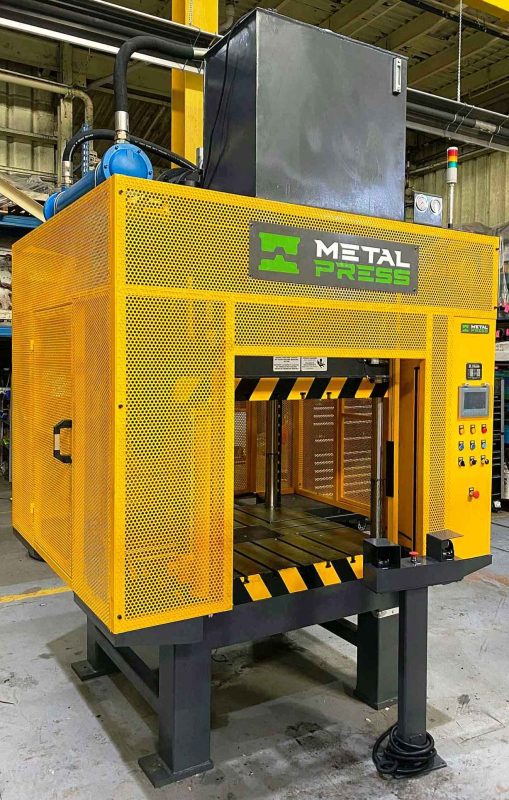

Conclusión de la Fase Dos: Una prensa de recorte verificada listo para entrega
Al final de la Fase Dos, la costumbreprensa de recortehabía completado su transformación de una estructura totalmente montada en una máquina de producción probada, inspeccionada y pre-comisada. Cada sistema —de la hidráulica a la seguridad para controlar la lógica— fue validado para garantizar la fiabilidad a largo plazo y el rendimiento constante de recorte.
La máquina ya está lista para el envío al fabricante de Ohio, donde la tercera fase comenzará:instalación, puesta en marcha in situ, formación de operadores y los primeros ciclos de producción.
