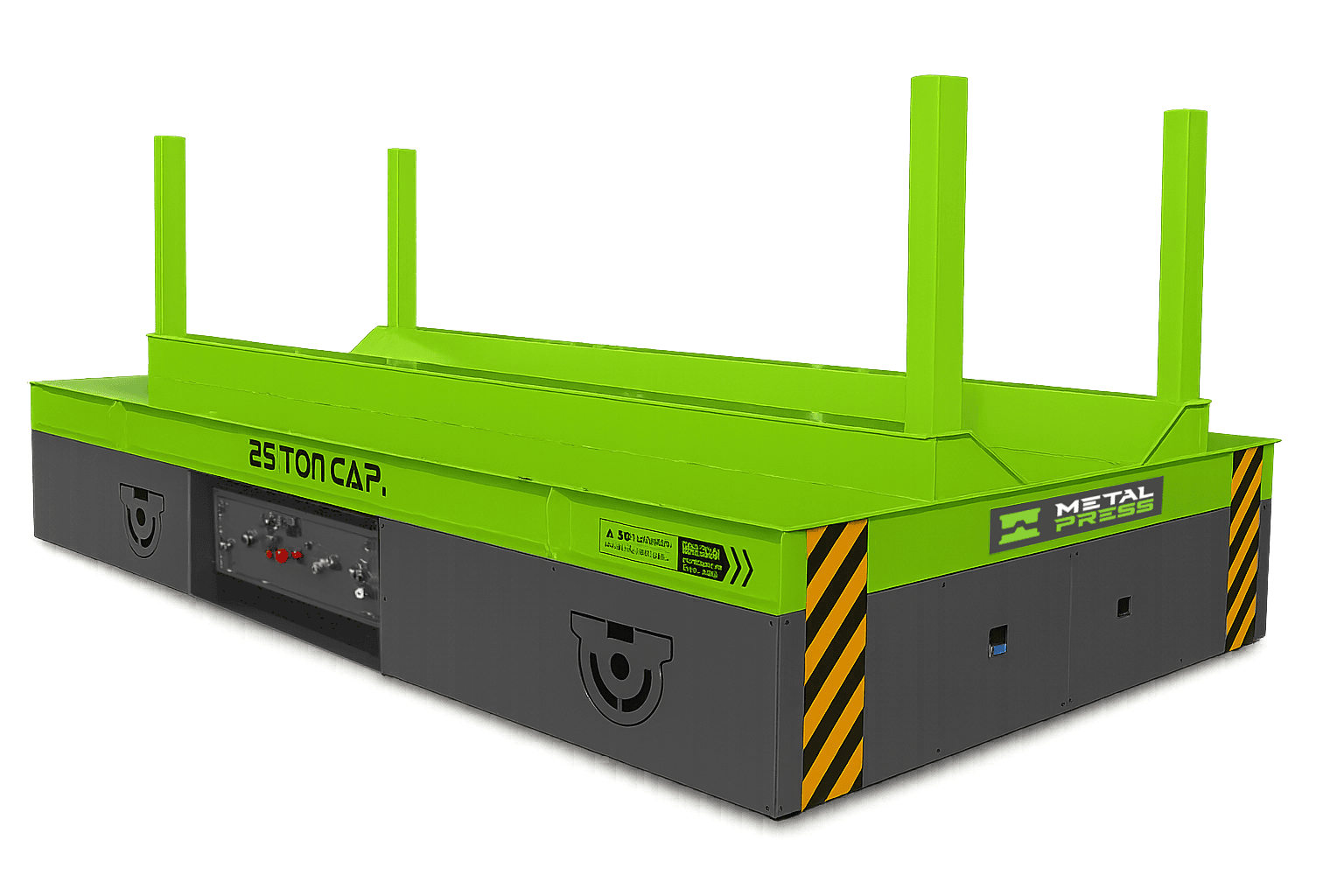

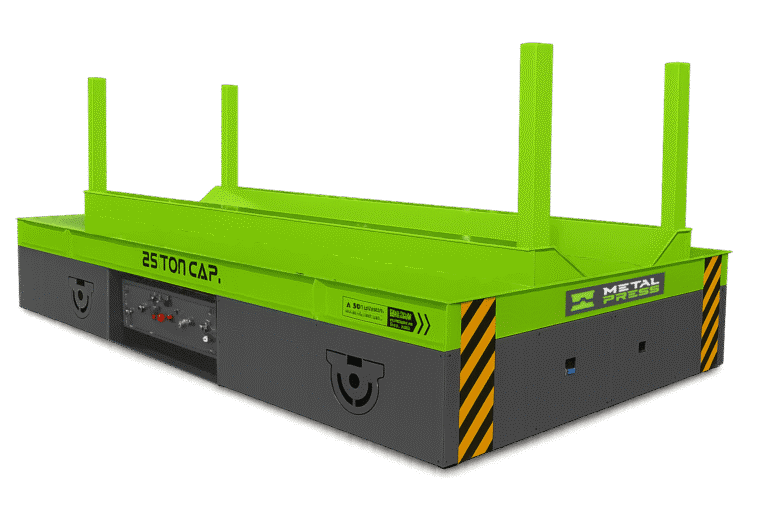

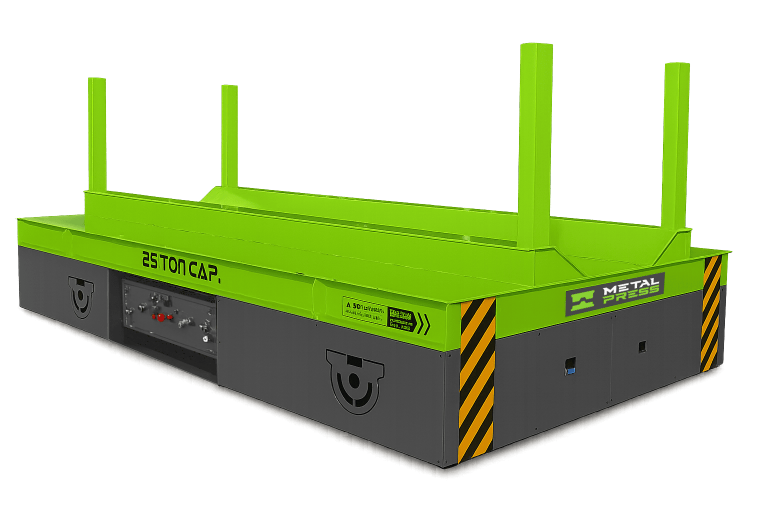

CARRO DE TRANSFERENCIA DE BOBINAS & COCHE DE TRANSFERENCIA DE BOBINAS

SERIE MCC - TRANSFERENCIA DE BOBINA

CARRO DE BOBINAS - CARRO DE BOBINAS

OBTÉN UNA COTIZACIÓN DE CARRO DE TRANSFERENCIA RÁPIDA DE BOBINAS

Envíenos los detalles de su bobina y recorrido y le ayudaremos a dimensionar el carro MCC correcto.



AYÚDENOS A DIMENSIONAR EL CARRO DE TRANSFERENCIA DE BOBINAS ADECUADO PARA USTED

Para obtener la recomendación más rápida, incluya:

Peso máximo de la bobina
Bobina más pesada, incluido cualquier elemento de soporte

Diámetro exterior e interior de la bobina & Ancho
Dimensiones máximas y mínimas

Alturas de descarga de recogida &
Elevaciones de almacenamiento, preparación y traspaso de línea

Ruta de viaje & Distancia
Ancho de pasillo, giros, puntos de parada y condición del piso

Tipo de viaje requerido
Sin rieles, multidireccional, omnidireccional o guiado por rieles

Ventana de carga del ciclo de trabajo &
Viajes cargados por turno y tiempo de carga disponible



¿No estás seguro de todas las especificaciones?

No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.

MCC-2

2,2 toneladas estadounidenses / 2 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Transporte de bobinas ligeras

MCC-3

3,3 toneladas estadounidenses / 3 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Transporte de bobinas ligero

MCC-5

5,5 toneladas estadounidenses / 5 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Movimiento de bobina medio

MCC-10

11 toneladas estadounidenses / 10 toneladas
98,4 × 66,9 pulgadas / 2500 × 1700 mm
Flujo de material de producción

MCC-15

16,5 toneladas estadounidenses / 15 toneladas
98,4 × 74,8 pulgadas / 2500 × 1900 mm
Manejo pesado de bobinas

MCC-20

22 toneladas estadounidenses / 20 toneladas
98,4 × 74,8 pulgadas / 2500 × 1900 mm
Transferencia industrial pesada

MCC-25

27,6 toneladas estadounidenses / 25 toneladas
118,1 × 78,7 pulgadas / 3000 × 2000 mm
Transferencia de bobinas de alta resistencia

MCC-30

33 toneladas estadounidenses / 30 toneladas
118,1 × 78,7 pulgadas / 3000 × 2000 mm
Transferencia de alta capacidad

MCC-40

44 toneladas estadounidenses / 40 toneladas
157,5 × 90,6 pulgadas / 4000 × 2300 mm
Procesamiento de bobinas grandes

MCC-50

55 toneladas estadounidenses / 50 toneladas
177,2 × 110,2 pulgadas / 4500 × 2800 mm
Transporte de plantas para trabajos extremos

MCC-65

71,7 toneladas estadounidenses / 65 toneladas
196,9 × 118,1 pulgadas / 5000 × 3000 mm
Transporte de bobinas extrapesadas

MCC-80

88,2 toneladas estadounidenses / 80 toneladas
236,2 × 118,1 pulgadas / 6000 × 3000 mm
Transporte de bobinas de máxima capacidad

DESCRIPCIÓN TÉCNICA DE LOS CARROS DE TRANSFERENCIA DE BOBINAS MCC

¿Qué es un carro de transferencia de bobinas o un carro de transferencia de bobinas?

Un carro de transferencia de bobinas es una máquina de manipulación de materiales interna que soporta y mueve una bobina pesada entre puntos definidos de recogida y descarga. La misma clase de equipo puede denominarse carro de transferencia de bobinas, carro de transferencia de bobinas, carro de transporte de bobinas, transportador de bobinas, carro de manejo de bobinas o cuna de transporte de bobinas. El significado industrial debe confirmarse porque "vagón de bobinas" también puede referirse a equipos ferroviarios o específicos de una línea.

¿Por qué elegir un carro de transferencia de bobinas de acero exclusivo?

Un carro de transferencia de bobinas de acero exclusivo proporciona una superficie de soporte estable, desplazamiento controlado, paradas repetibles y control del operador para movimientos cortos dentro de la planta. Puede reducir el manejo repetido de montacargas o grúas puente entre el almacenamiento, la puesta en escena y la producción, al mismo tiempo que ayuda a proteger los bordes y las superficies de las bobinas. Utilice el guía de selección de manejo de bobinas de servicio pesado para comparar el flujo de trabajo y estimar el valor operativo.

Características del carro de bobinas estándar y opcional del MCC

La plataforma MCC utiliza una estructura de acero soldado reforzado, motores de engranajes duales de transmisión directa, rodamientos sellados de alta resistencia, alimentación por batería, control remoto inalámbrico, ruedas de poliuretano y desplazamiento multidireccional controlado. Las opciones dependientes de la aplicación pueden incluir control de joystick, baterías de litio, una superficie protectora de contacto de goma, detección de obstáculos basada en LiDAR, desplazamiento guiado por rieles y soporte de plataforma en V o soporte en V diseñado. El alcance estándar versus opcional debe confirmarse en la cotización.

Un carro de transferencia de bobinas es una máquina de manipulación de materiales interna que soporta y mueve una bobina pesada entre puntos definidos de recogida y descarga. La misma clase de equipo puede denominarse carro de transferencia de bobinas, carro de transferencia de bobinas, carro de transporte de bobinas, transportador de bobinas, carro de manejo de bobinas o cuna de transporte de bobinas. El significado industrial debe confirmarse porque “vagón de bobinas” también puede referirse a equipos ferroviarios o específicos de una línea.

Un carro de transferencia de bobinas de acero exclusivo proporciona una superficie de soporte estable, desplazamiento controlado, paradas repetibles y control del operador para movimientos cortos dentro de la planta. Puede reducir el manejo repetido de montacargas o grúas puente entre el almacenamiento, la puesta en escena y la producción, al mismo tiempo que ayuda a proteger los bordes y las superficies de las bobinas. Utilice el guía de selección de manejo de bobinas de servicio pesado para comparar el flujo de trabajo y estimar el valor operativo.

La plataforma MCC utiliza una estructura de acero soldado reforzado, motores de engranajes duales de transmisión directa, rodamientos sellados de alta resistencia, alimentación por batería, control remoto inalámbrico, ruedas de poliuretano y desplazamiento multidireccional controlado. Las opciones dependientes de la aplicación pueden incluir control de joystick, baterías de litio, una superficie protectora de contacto de goma, detección de obstáculos basada en LiDAR, desplazamiento guiado por rieles y soporte de plataforma en V o soporte en V diseñado. El alcance estándar versus opcional debe confirmarse en la cotización.

Explorar detalles de la máquina

Hecho para resistir el uso constante.

La estructura de acero soldado reforzado está diseñada para limitar la deflexión bajo la carga de bobina especificada. Los motores de engranajes duales de transmisión directa brindan un desplazamiento motorizado controlado, mientras que los cojinetes sellados de alta resistencia admiten un movimiento repetible en un servicio industrial exigente.

MetalPress Die Mold Transfer Cart - Comparison Deflection Under Weight - LR
We use a dual electric-powered gear motors that drive two wheels which provide smooth and safe travel and rotation.A brake motor and gear reducer provide a smooth drive and rotation without jerking or sudden speed changes which could destabilize the load

Funcionamiento fluido

Utilizamos motores de engranajes eléctricos duales que impulsan dos ruedas que proporcionan un desplazamiento y una rotación suaves y seguros. Un motor de freno y un reductor de engranajes proporcionan una conducción y una rotación suaves sin sacudidas ni cambios repentinos de velocidad que podrían desestabilizar la carga.

Cualquier dirección que necesites

El desplazamiento multidireccional y omnidireccional puede simplificar el posicionamiento en pasillos estrechos, zonas de preparación y celdas de producción. El movimiento requerido (libre, sin rieles o guiado por rieles) debe seleccionarse entre la ruta, el piso, los puntos de parada y la geometría de transferencia.

SOLICITAR COTIZACIÓN

SOLICITAR COTIZACIÓN

MetalPress Die Mold Transfer Cart - Movement - Horizontal
MetalPress Die Transfer Cart - Solid polyurethane wheels

Marcha suave

Las ruedas sólidas de poliuretano combinan alta capacidad de carga, durabilidad, tracción y protección del piso. Resisten muchos contaminantes industriales, reducen el ruido de desplazamiento y permiten un movimiento suave de cargas de bobinas pesadas.

Operación Segura a Distancia

El control remoto inalámbrico es estándar, lo que permite al operador controlar el desplazamiento y el posicionamiento desde una ubicación de visualización más segura. Un joystick colgante opcional admite un movimiento multidireccional preciso durante la recogida de la bobina, la preparación y la entrega de la línea.

MetalPress Die Mold Transfer Cart - Remote Pendant Control - LR

Escáner láser Lidar

El sensor LiDAR escanea el área circundante con luz láser y mide las señales reflejadas para construir un mapa bidimensional. El sistema de control puede utilizar estos datos para la detección de obstáculos, soporte de navegación, monitoreo de distancia y desplazamientos más seguros entre equipos y personal.

SOLICITAR COTIZACIÓN

SOLICITAR COTIZACIÓN

Fácil acceso

El panel de control deslizable simplifica el acceso a los componentes eléctricos y de control, lo que ayuda a los técnicos a inspeccionar, solucionar problemas y mantener el sistema sin desmontaje innecesario.

MetalPress Die Mold Transfer Cart - Control Panel - LR

Energía duradera y confiable

Las baterías de plomo-ácido estándar brindan energía probada y rentable para tareas de transferencia de servicio pesado. La capacidad de la batería y los arreglos de carga deben seleccionarse en función de la distancia recorrida, los ciclos cargados por turno, el tiempo de permanencia, la carga de oportunidad y la reserva requerida.

High Quality Components

Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.

Usamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.

Le damos más valor por su dinero.

El retorno de la inversión depende del método de manipulación actual, el tiempo de mano de obra, la disponibilidad de grúas o montacargas, daños en la bobina, retrasos en los cambios, mantenimiento y pérdidas de producción. MetalPress puede ayudar a comparar esos costos con un flujo de trabajo de transferencia de MCC dedicado y definir las suposiciones utilizadas en un cálculo de recuperación de la inversión.

Highest ROI in the industry

Control ergonómico

El joystick colgante opcional proporciona control ergonómico para un desplazamiento multidireccional suave y un posicionamiento preciso. Se puede usar con la correa para el cuello suministrada para que el operador pueda mantener una visión clara de la bobina, la ruta y el punto de transferencia.

SOLICITAR COTIZACIÓN

SOLICITAR COTIZACIÓN

Protección de carga agregada

Una cubierta protectora opcional de caucho o plástico agrega resistencia al deslizamiento, amortigua el contacto, reduce la vibración y el ruido y ayuda a proteger las superficies de la bobina del impacto o la abrasión durante el movimiento.

MetalPress Coil Transfer Cart - MCC - With Load Protection - LR
MetalPress Coil Transfer Cart - MCC - Coil Eye to The Side - LR

Más flexibilidad

Como opción, nuestros carros de transferencia de bobinas o rollos se pueden pedir con vista a la orientación de carga lateral.

Carga más rápida

Las baterías de litio opcionales brindan una vida útil más larga, una carga más rápida, una mayor eficiencia energética y un mantenimiento de rutina reducido. Pueden resultar útiles cuando el carrito tiene ciclos frecuentes, tiempo de carga limitado o objetivos de disponibilidad exigentes.

MetalPress Coil Transfer Cart - Optional - Lithium Batteries
MetalPress Coil Transfer Cart - MCC - Colors

Hay dos colores estándar disponibles.

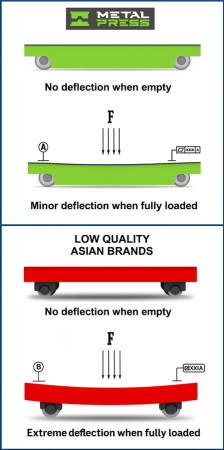

CONSTRUCCIÓN PESADA

Hecho para resistir el uso constante.

La estructura de acero soldado reforzado está diseñada para limitar la deflexión bajo la carga de bobina especificada. Los motores de engranajes duales de transmisión directa brindan un desplazamiento motorizado controlado, mientras que los cojinetes sellados de alta resistencia admiten un movimiento repetible en un servicio industrial exigente.

MetalPress Die Mold Transfer Cart - Deflexión de comparación bajo peso - LR
Utilizamos dos motores de engranajes eléctricos que impulsan dos ruedas, lo que proporciona un desplazamiento y una rotación suaves y seguros. Un motor de freno y un reductor de engranajes proporcionan un desplazamiento y una rotación suaves sin sacudidas ni cambios repentinos de velocidad que podrían desestabilizar la carga.

TODO ELÉCTRICO

Funcionamiento fluido

Utilizamos motores de engranajes eléctricos duales que impulsan dos ruedas que proporcionan un desplazamiento y una rotación suaves y seguros. Un motor de freno y un reductor de engranajes proporcionan una conducción y una rotación suaves sin sacudidas ni cambios repentinos de velocidad que podrían desestabilizar la carga.

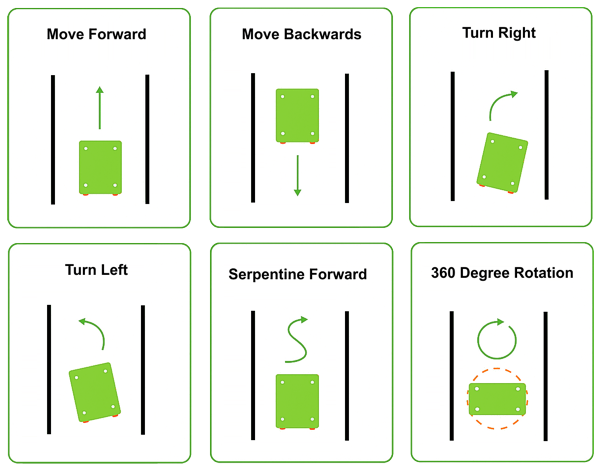

MOVIMIENTO MULTI-DIRECTIONAL O OMNI-DIRECTIONAL

Muchas direcciones para sus diversas necesidades

Nuestro sistema de accionamiento multidireccional estándar de 2 ruedas ayuda a colocar el carro de bobinas en pasillos estrechos, zonas de preparación y celdas de producción. Para ubicaciones más estrechas con muchos giros y vueltas, y para aplicaciones que requieren un posicionamiento crítico, nuestro sistema de tracción omnidireccional de 4 ruedas opcional ofrece precisión y posicionamiento preciso.

Nuestros carros de transferencia sin rieles y de libre movimiento ofrecen una maniobrabilidad, flexibilidad y facilidad de uso excepcionales.

Movimiento del carro de transferencia de molde matriz - Direcciones y movimientos estándar - por MetalPress
Movimiento del carro de transferencia de molde matriz - Direcciones opcionales por MetalPress
MetalPress carro de transferencia de matrices - Ruedas de poliuretano maciza

RUEDAS DE POLIUREANO

Marcha suave

Las ruedas sólidas de poliuretano combinan alta capacidad de carga, durabilidad, tracción y protección del piso. Resisten muchos contaminantes industriales, reducen el ruido de desplazamiento y permiten un movimiento suave de cargas de bobinas pesadas.

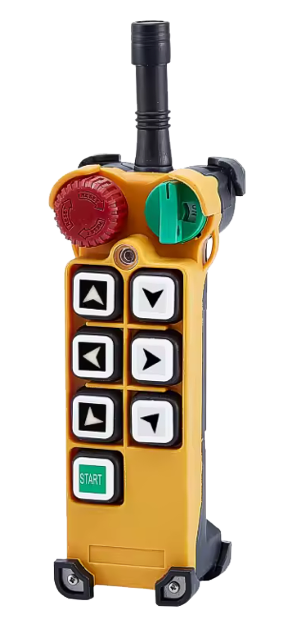

MANDO INALÁMBRICO REMOTO ESTÁNDAR

Operación Segura a Distancia

El control remoto inalámbrico es estándar, lo que permite al operador controlar el desplazamiento y el posicionamiento desde una ubicación de visualización más segura. Un joystick colgante opcional admite un movimiento multidireccional preciso durante la recogida de la bobina, la preparación y la entrega de la línea.

MetalPress Die Mold Transfer Cart - Control de Colgante Remoto - LR

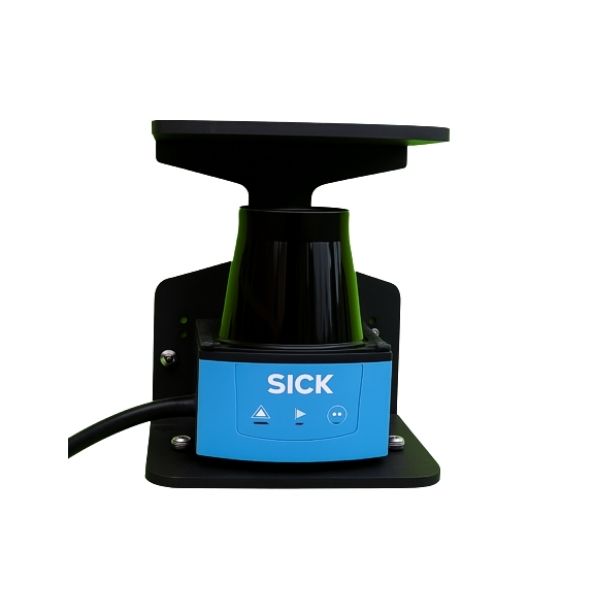

lidar sensor emits laser beams in ascanning plane, measuring reflected signals from surrounding objects. It calculates distance and angle using time-of-flight or phase-shift methods,creating a precise 2D map. This enables reliable detection,obstruction avoidance,measurement, navigation, and safety monitoring in virtually any industrial environment.

LA SEGURIDAD ES PRIMERO

Escáner láser Lidar

El sensor LiDAR escanea el área circundante con luz láser y mide las señales reflejadas para construir un mapa bidimensional. El sistema de control puede utilizar estos datos para la detección de obstáculos, soporte de navegación, monitoreo de distancia y desplazamientos más seguros entre equipos y personal.

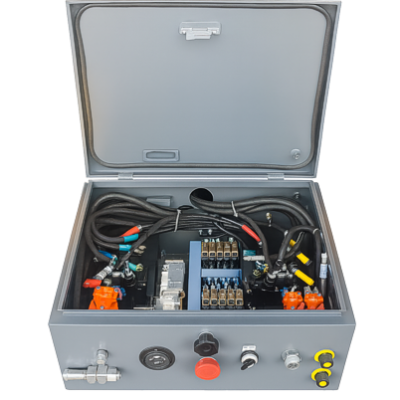

PANEL DE CONTROL SIMPLIFICADO

Fácil acceso

El panel de control deslizable simplifica el acceso a los componentes eléctricos y de control, lo que ayuda a los técnicos a inspeccionar, solucionar problemas y mantener el sistema sin desmontaje innecesario.

MetalPress Die Mold Transfer Cart - Panel de Control - LR
Durable and dependable power Lead-acid batteries provide a cost-effective, reliable power source for die transfer carts. Known for durability and high load capacity, they deliver consistent energy for heavy-duty operations.

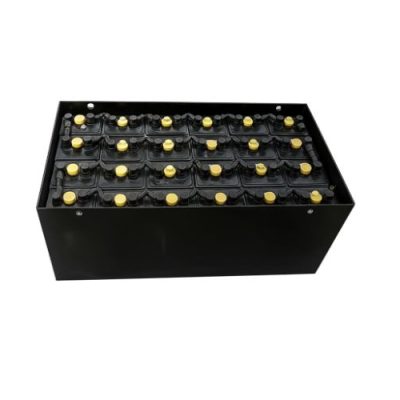

BATERÍAS DE PLOMO ÁCIDO ESTÁNDAR

Energía duradera y confiable

Las baterías de plomo-ácido estándar brindan energía probada y rentable para tareas de transferencia de servicio pesado. La capacidad de la batería y los arreglos de carga deben seleccionarse en función de la distancia recorrida, los ciclos cargados por turno, el tiempo de permanencia, la carga de oportunidad y la reserva requerida.

MÁS

CARACTERÍSTICAS ESTÁNDAR INCLUIDAS

Desliza para comparar especificaciones.

Artículo Precio
Operación Rápida Incluido
Fácil de usar Incluido
Fácil de mantener Incluido
Más seguro de usar que los métodos convencionales Incluido
Puede usarse para matrices o moldes Incluido
Se puede utilizar para otras cargas pesadas Incluido
Elección de voltaje: 380 V, 50 Hz, trifásico, 480 V, 60 Hz, trifásico, 575 V, 60 Hz, trifásico Incluido

COMPONENTES DE ALTA CALIDAD

Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.

Usamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.

MAYOR RENDIMIENTO DE LA INVERSIÓN

Le damos más valor por su dinero.

El retorno de la inversión depende del método de manipulación actual, el tiempo de mano de obra, la disponibilidad de grúas o montacargas, daños en la bobina, retrasos en los cambios, mantenimiento y pérdidas de producción. MetalPress puede ayudar a comparar esos costos con un flujo de trabajo de transferencia de MCC dedicado y definir las suposiciones utilizadas en un cálculo de recuperación de la inversión.

El ROI más alto de la industria

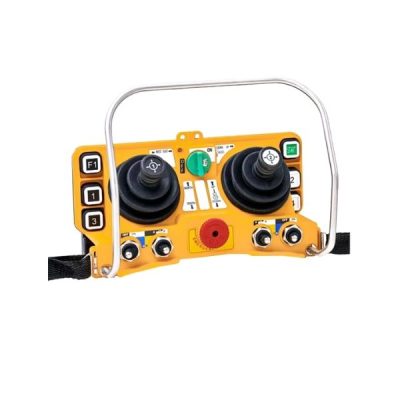

This optional joystick pendant offers precise, ergonomic control for die transfer carts. Dual joy sticks ensure smooth,multi directional movement. Improves efficiency, and giving operators greater confidence when moving and positioning heavy dies. It can be suspended from the neck with the included strap thus freeing up both hands.

CONTROL DEL JOYSTICK

Control ergonómico

El joystick colgante opcional proporciona control ergonómico para un desplazamiento multidireccional suave y un posicionamiento preciso. Se puede usar con la correa para el cuello suministrada para que el operador pueda mantener una visión clara de la bobina, la ruta y el punto de transferencia.

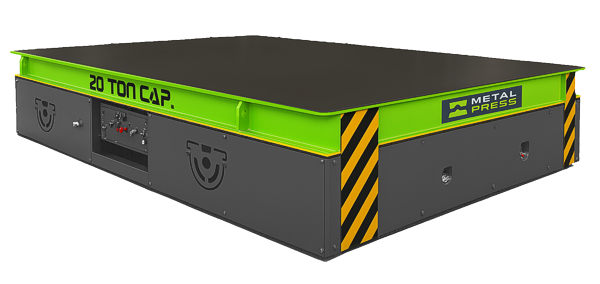

TAPA DE GOMA O PLÁSTICO

Protección de carga agregada

Una cubierta protectora opcional de caucho o plástico agrega resistencia al deslizamiento, amortigua el contacto, reduce la vibración y el ruido y ayuda a proteger las superficies de la bobina del impacto o la abrasión durante el movimiento.

Carro de transferencia de bobinas MetalPress - MCC - Con protección de carga - LR
MetalPress Carro de transferencia de bobinas - MCC - Ojal de bobina hacia el costado - LR

OJO AL LADO

Más flexibilidad

Como opción, nuestros carros de transferencia de bobinas o rollos se pueden pedir con vista a la orientación de carga lateral.

BATERÍAS DE LITIO

Carga más rápida

Las baterías de litio opcionales brindan una vida útil más larga, una carga más rápida, una mayor eficiencia energética y un mantenimiento de rutina reducido. Pueden resultar útiles cuando el carrito tiene ciclos frecuentes, tiempo de carga limitado o objetivos de disponibilidad exigentes.

Carro de transferencia de bobinas MetalPress - Opcional - Baterías de litio

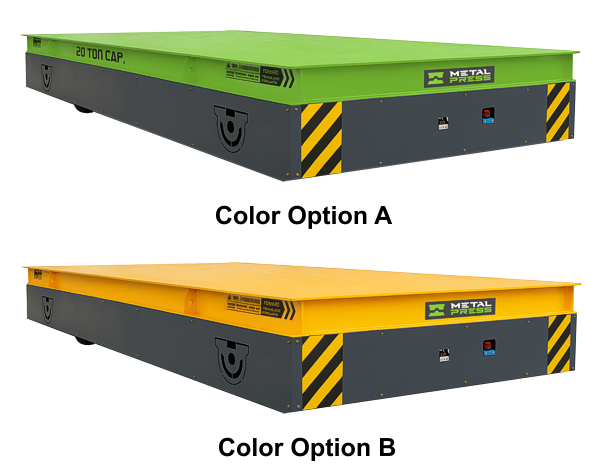

Carro de transferencia de bobinas MetalPress - MCC - Colores

OPCIONES DE COLOR

Hay dos colores estándar disponibles.

DOCE TAMAÑOS ESTÁNDAR

Disponible en 2 toneladas hasta 80 toneladas.

Los tamaños de las tablas se pueden personalizar para satisfacer los requisitos específicos de su proyecto.

Desliza para comparar especificaciones.

ESPECIFICACIONES – ESTÁNDAR DE EE. UU.
Modelo Capacidad de carga (toneladas estadounidenses) Tamaño de la tabla (A) x (B) (pulg.) Altura de la mesa (H) (pulg)
MCC-2 2.2 78.7 x 55.1 17.1
MCC-3 3.3 78.7 x 55.1 17.1
MCC-5 5.5 78.7 x 55.1 17.1
MCC-10 11 98.4 x 66.9 17.1
MCC-15 16.5 98.4 x 74.8 21.7
MCC-20 22 98.4 x 74.8 21.7
MCC-25 27.6 118.1 x 78.7 25.6
MCC-30 33 118.1 x 78.7 25.6
MCC-40 44 157.5 x 90.6 29.5
MCC-50 55 177.2 x 110.2 34.3
MCC-65 71.7 196.9 x 118.1 34.3
MCC-80 88.2 236.2 x 118.1 37.4


Desliza para comparar especificaciones.

ESPECIFICACIONES – ESTÁNDAR MÉTRICO
Modelo Capacidad de carga (toneladas) Tamaño de la mesa (A) x (B) (mm) Altura de la Mesa (H) (mm)
MCC-2 2 2000 x 1400 435
MCC-3 3 2000 x 1400 435
MCC-5 5 2000 x 1400 435
MCC-10 10 2500 x 1700 435
MCC-15 15 2500 x 1900 550
MCC-20 20 2500 x 1900 550
MCC-25 25 3000 x 2000 650
MCC-30 30 3000 x 2000 650
MCC-40 40 4000 x 2300 750
MCC-50 50 4500 x 2800 870
MCC-65 65 5000 x 3000 870
MCC-80 80 6000 x 3000 950

Proyectos y publicaciones relacionados

Consejos de expertos

Especifique la bobina, la ruta y las transferencias antes de seleccionar la capacidad

Comience con el peso máximo y mínimo de la bobina, el diámetro exterior, el diámetro interior, el ancho, el centro de gravedad, los requisitos de la superficie de contacto, las alturas de recogida y descarga, la ruta, la condición del piso, los ciclos por turno, la ventana de carga, la precisión de parada y el equipo ascendente o descendente. Luego elija soporte V-deck o V-cradle, retención, material de las ruedas, desplazamiento libre o guiado por rieles, tecnología de batería, control inalámbrico o mediante joystick, LiDAR, protección y automatización. Utilice el aplicaciones de movimiento de bobinas en planta página para mapear traspasos operativos, el guía de ingeniería del sistema de transferencia de bobina para cálculos de rendimiento y buffer, y el guía de manejo de bobinas de alta resistencia para comparar flujos de trabajo de montacargas, grúas y carros dedicados.

La serie de MCC MetalPress es un carro de transferencia de bobinas, totalmente eléctrico y de servicio pesado, alimentado por baterías y carro de transferencia de bobinas para el movimiento controlado de bobinas de acero, aluminio y metales especiales dentro de instalaciones industriales. Esta máquina motorizada de manipulación de bobinas mueve una bobina soportada entre las áreas de almacenamiento, preparación, corte, corte a medida, alimentación de prensa, desbobinador, desenrollador y producción.

Los términos equivalentes del comprador incluyen carro de transferencia de bobinas de acero, carro de transferencia de bobinas de acero, carro de transferencia de bobinas motorizado, carro de transferencia de bobinas eléctrico, carro de transferencia de bobinas, carro de transporte de bobinas, transportador de bobinas, carro de manejo de bobinas y cuna de transporte de bobinas. El MCC puede diseñarse para desplazamiento libre sin rieles, posicionamiento multidireccional u omnidireccional, o una ruta guiada por rieles cuando la aplicación lo requiera.

Como fabricante y proveedor de carros de transferencia de bobinas industriales personalizados, MetalPress dimensiona la máquina según el peso de la bobina, el diámetro exterior, el ancho, el centro de gravedad, la geometría de la plataforma o soporte en V, la altura de carga, la distancia de recorrido, la condición del piso, los controles, el funcionamiento de la batería y las transferencias de línea requeridas. Solicite una cotización del carro de transferencia de bobinas después de definir estos insumos; El precio y el costo total instalado dependen de la capacidad, ruta, cubierta, potencia, controles, salvaguardias e integración.
