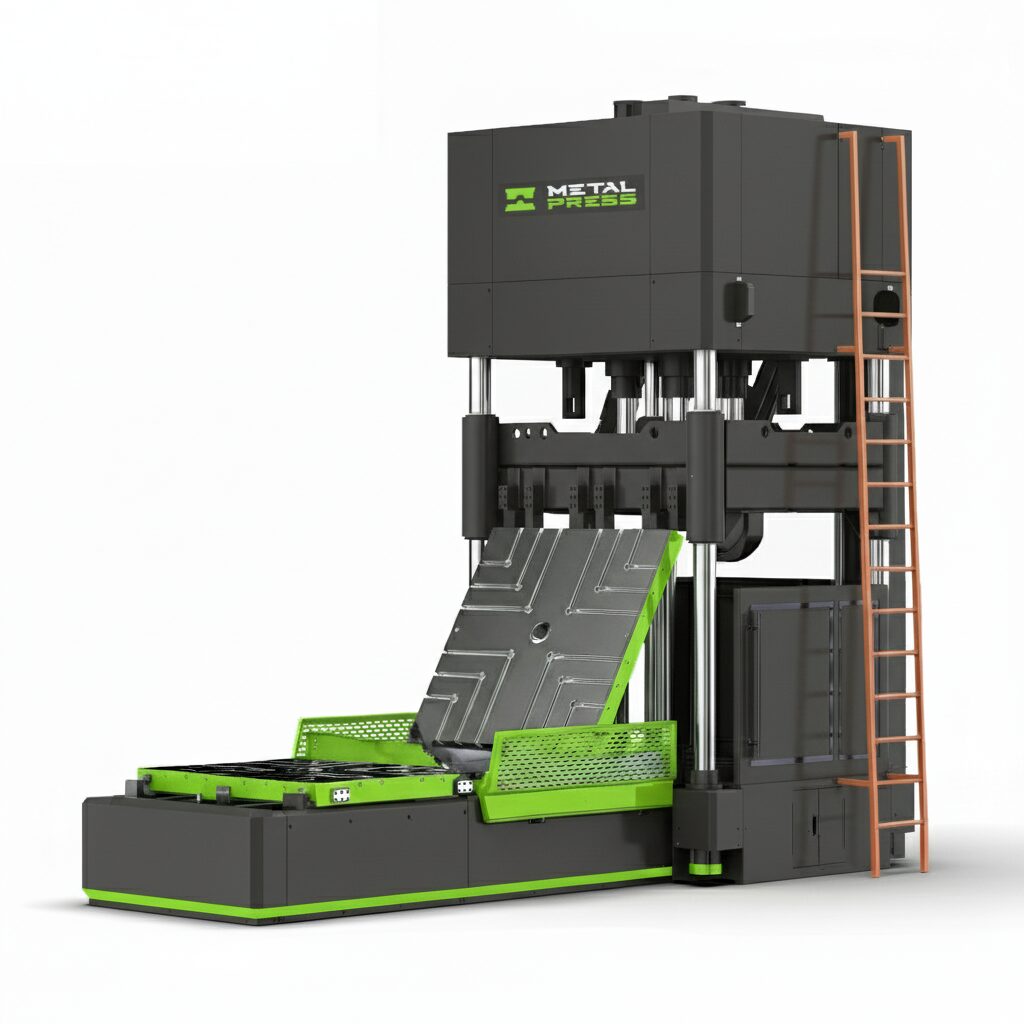

PRENSA HIDRÁULICA DE AJUSTE Y PRUEBA DE MOLDES
PRENSA DE AJUSTE DE MATRICES Y PRUEBA DE MOLDES
- Capacidades de 75 a 660 toneladas estadounidenses en diecisiete modelos estándar MSP-SB
- Capacidades de 70 a 600 toneladas métricas con múltiples tamaños de plato
- Acceso a plato basculante y móvil para trabajos de inspección y montaje
- Paralelismo Platón de cuatro esquinas con protección de matriz y molde
- PLC/HMI Siemens y servoaccionamiento para un movimiento controlado preciso
- Cortinas de luz CAT4 duales y barras de trinquete de seguridad para protección del operador
OBTÉN UNA COTIZACIÓN RÁPIDA DE prensa de ajuste de matrices
Envíenos los detalles de su proceso y herramientas y le ayudaremos a seleccionar la prensa MSP-SB correcta.
AYÚDENOS A DIMENSIONAR LA PRENSA DE AJUSTE DE MATRICES ADECUADA
Para obtener la recomendación más rápida, incluya:
Fuerza de sujeción requerida
Capacidad de detección o prueba de objetivos
Peso máximo de herramienta y envolvente
Matriz o molde más grande, incluyendo accesorios
plato o Tamaño de Cama
Área de soporte requerida y patrón de montaje
luz libre, altura de carrera y cierre
Posiciones de apertura y trabajo requeridas
Acceso de inspección
Necesidades de inclinación, movimiento, giro hacia afuera, lanzadera o refuerzo lateral
Diseño de instalaciones y carga
Acceso con grúa o montacargas, espacio en pasillos y límites de piso
Controles y requisitos de seguridad
Velocidad, paralelismo, control de distancia y estándares de planta
¿No estás seguro de todas las especificaciones?
No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.
MSP-SB-75-39-31
75 toneladas estadounidenses / 70 toneladas
39 × 31 in
1000 × 800 mm
MSP-SB-130-55-43
130 toneladas estadounidenses / 120 toneladas
55 × 43 in
1400 × 1100 mm
MSP-SB-175-63-51
160 toneladas estadounidenses / 160 toneladas
63 × 51 in
1600 × 1300 mm
MSP-SB-220-70-63
220 toneladas estadounidenses / 200 toneladas
70.8 × 63 in
1800 × 1500 mm
MSP-SB-300-78-63
300 toneladas estadounidenses / 280 toneladas
78.7 × 63 in
2000 × 1600 mm
MSP-SB-350-86-70
350 toneladas estadounidenses / 320 toneladas
86.6 × 70.8 in
2200 × 1800 mm
MSP-SB-385-118-98
385 toneladas estadounidenses / 350 toneladas
118 × 98 in
2500 × 2000 mm
MSP-SB-440-118-78
440 toneladas estadounidenses / 400 toneladas
118 × 78.7 in
3000 × 2000 mm
MSP-SB-440-118-98
440 toneladas estadounidenses / 400 toneladas
118 × 98.4 in
3000 × 2500 mm
MSP-SB-440-137-98
440 toneladas estadounidenses / 400 toneladas
137.8 × 98.4 in
3500 × 2000 mm
MSP-SB-550-118-78
550 toneladas estadounidenses / 500 toneladas
118 × 78.7 in
3000 × 2000 mm
MSP-SB-550-122-82
550 toneladas estadounidenses / 500 toneladas
122 × 82.6 in
3100 × 2100 mm
MSP-SB-550-137-98
550 toneladas estadounidenses / 500 toneladas
137.8 × 98.4 in
3500 × 2500 mm
MSP-SB-550-157-98
550 toneladas estadounidenses / 500 toneladas
157 × 98.4 in
4000 × 2500 mm
MSP-SB-660-137-98
660 toneladas estadounidenses / 600 toneladas
137.8 × 98.4 in
3500 × 2500 mm
MSP-SB-660-157-98
660 toneladas estadounidenses / 600 toneladas
157 × 98.4 in
4000 × 2500 mm
MSP-SB-660-157-118
660 toneladas estadounidenses / 600 toneladas
157 × 118 in
4000 × 3000 mm
DESCRIPCIÓN TÉCNICA DE LA PRENSA HIDRÁULICA DE AJUSTE DE MATRICES
Una prensa de localización de moldes, también conocida como prensa de prueba de moldes, está diseñada específicamente para la alineación precisa de moldes, la validación de herramientas y la inspección manual segura. A diferencia de las prensas de producción estándar, una prensa de retoque proporciona un paralelismo de plato extremadamente preciso, control de baja presión y operación de baja velocidad que permite a los técnicos abrir, cerrar y ajustar moldes de manera segura durante el proceso de ajuste. La prensa garantiza un contacto perfecto con la línea de separación, verifica la precisión de la altura de cierre y permite realizar un manchado detallado utilizando agentes pavonados o galgas de espesores. Su diseño ergonómico, acceso abierto y control de movimiento centrado en la seguridad lo hacen ideal para fabricantes de moldes, salas de herramientas e instalaciones de moldeo por inyección. Para operaciones que requieren una alineación perfecta del molde y una precisión repetible, una prensa de retoque es una herramienta indispensable en el flujo de trabajo de construcción y mantenimiento de moldes.
Una prensa de retoque está diseñada para brindar precisión, seguridad y accesibilidad durante el ajuste y validación del molde. Su marco rígido y su plato rectificado con precisión garantizan un paralelismo excepcional, mientras que los controles hidráulicos permiten un funcionamiento a baja presión, velocidades de cierre lentas y un posicionamiento preciso. Muchos modelos incluyen una plataforma inclinable para un acceso ergonómico, soportes deslizantes para facilitar la carga del molde y dispositivos de seguridad que protegen a los técnicos durante la inspección manual. La prensa permite abrir y cerrar los moldes repetidamente sin dañarlos, lo que garantiza un contacto preciso de la línea de separación y una alineación adecuada antes de que el molde entre en producción. Al reducir el tiempo de ajuste, mejorar la precisión del molde y prevenir daños en las herramientas, una prensa de retoque ofrece un valor significativo a los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección.
Prensa de retoque/prensa de prueba de moldes esencial para la precisión del molde y la validación de herramientas
Una prensa de localización de moldes, también conocida como prensa de prueba de moldes, está diseñada específicamente para la alineación precisa de moldes, la validación de herramientas y la inspección manual segura. A diferencia de las prensas de producción estándar, una prensa de retoque proporciona un paralelismo de plato extremadamente preciso, control de baja presión y operación de baja velocidad que permite a los técnicos abrir, cerrar y ajustar moldes de manera segura durante el proceso de ajuste. La prensa garantiza un contacto perfecto con la línea de separación, verifica la precisión de la altura de cierre y permite realizar un manchado detallado utilizando agentes pavonados o galgas de espesores. Su diseño ergonómico, acceso abierto y control de movimiento centrado en la seguridad lo hacen ideal para fabricantes de moldes, salas de herramientas e instalaciones de moldeo por inyección. Para operaciones que requieren una alineación perfecta del molde y una precisión repetible, una prensa de retoque es una herramienta indispensable en el flujo de trabajo de construcción y mantenimiento de moldes.
Características y beneficios clave de una prensa de retoque/prensa de prueba de moldes
Una prensa de retoque está diseñada para brindar precisión, seguridad y accesibilidad durante el ajuste y validación del molde. Su marco rígido y su plato rectificado con precisión garantizan un paralelismo excepcional, mientras que los controles hidráulicos permiten un funcionamiento a baja presión, velocidades de cierre lentas y un posicionamiento preciso. Muchos modelos incluyen una plataforma inclinable para un acceso ergonómico, soportes deslizantes para facilitar la carga del molde y dispositivos de seguridad que protegen a los técnicos durante la inspección manual. La prensa permite abrir y cerrar los moldes repetidamente sin dañarlos, lo que garantiza un contacto preciso de la línea de separación y una alineación adecuada antes de que el molde entre en producción. Al reducir el tiempo de ajuste, mejorar la precisión del molde y prevenir daños en las herramientas, una prensa de retoque ofrece un valor significativo a los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección.
RESUMEN DEL VÍDEO
Vea lo que esta prensa de detección tiene para ofrecer.
La prensa de ajuste de matrices serie MSP-SB está construida sólidamente y utiliza solo componentes de la mejor calidad.
Explorar detalles de la máquina
DOS VERSIONES DISPONIBLES
Flexibilidad para satisfacer sus necesidades.
La serie MSP-SB también está disponible sin mesa auxiliar lateral.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo en la economía actual es necesario que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le ofrecemos el mayor valor por su dinero!

TODO SE TRATA DE CONTROL
Mayor control significa mayor eficiencia.
Nuestra prensa de ajuste de matrices cuenta con control PLC de seguridad avanzado con grandes pantallas HMI a color con gráficos fáciles de leer, todo sin costo adicional. Vea todas las funciones y parámetros de la prensa en un diseño visual claro y cambie fácilmente cualquier cosa sobre la marcha. Eso sí que es control real.

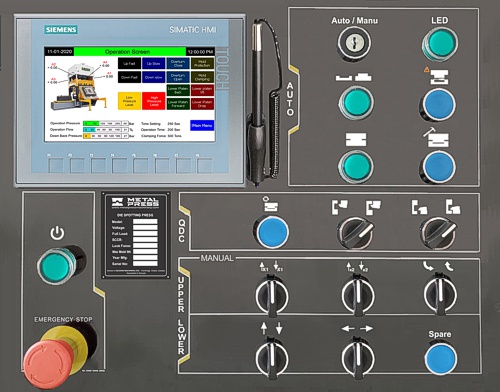

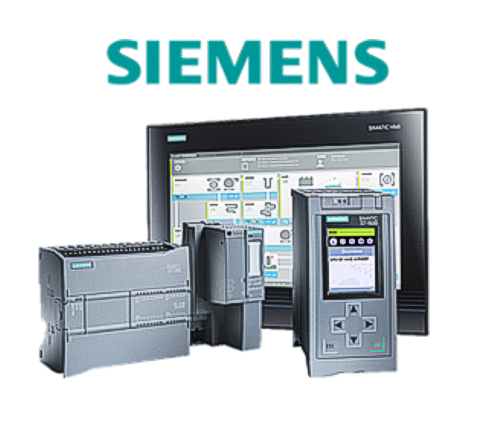

SISTEMA DE CONTROL DE ALTA CALIDAD
PLC Siemens & HMI.
Esta prensa de retoque cuenta con un sistema de control HMI y PLC Siemens de primera línea. Probado y probado, Siemens está disponible en todo el mundo y ofrece un rendimiento y un servicio excelentes.

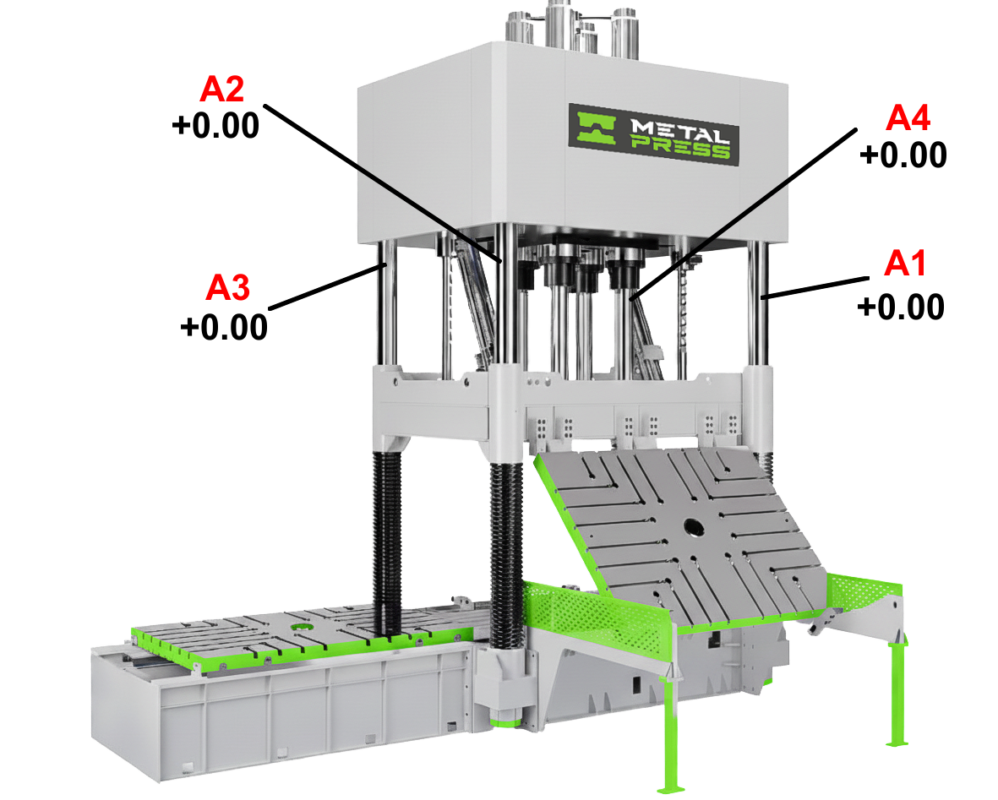

PLATO SISTEMA DE PARALELISMO
Garantiza una verdadera cuadratura en tiempo real.
El sistema consta de cuatro codificadores ubicados en las cuatro esquinas del plato móvil. La pantalla del PLC muestra continuamente la posición de cada esquina, permitiendo así un verdadero paralelismo durante cada golpe. El sistema tiene una función de protección de matriz/molde. Si la diferencia es mayor que la configuración ingresada, la máquina se detendrá inmediatamente. Esto significa que si un trabajador ha dejado algo como una herramienta dentro de la matriz/molde cuando el plato en movimiento toca la herramienta la máquina se detendrá inmediatamente. Esta función ayuda a proteger la matriz/molde antes de que se produzcan daños.

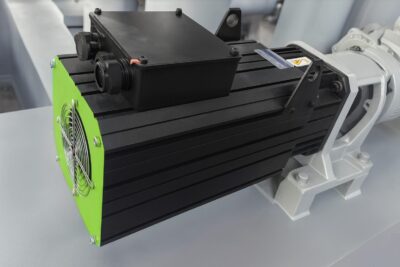

SISTEMA DE SERVOACCIONAMIENTO
Mayor Precisión y Eficiencia.
Nuestro servosistema permite una mayor precisión en la posición de parada del plato móvil y ofrece un ahorro energético muy importante.

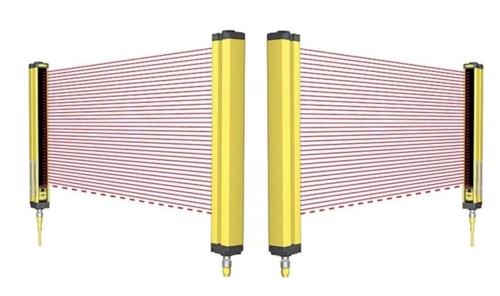

CORTINAS DE LUZ DOBLES
Máxima Seguridad del Trabajador.
Usamos dos juegos de cortinas de luz CAT4 para garantizar que la prensa se detenga inmediatamente si alguien ingresa o coloca una extremidad en el área de prensa.

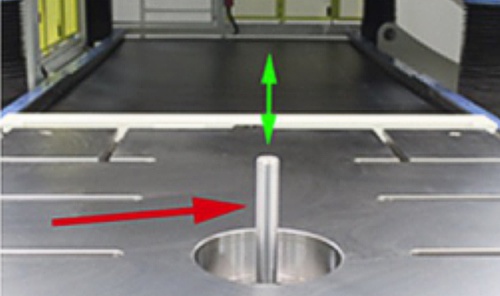

DISPOSITIVO DE COMPROBACIÓN DE EYECCIÓN DINÁMICA
Comodidad agregada.
Incluimos un dispositivo de verificación dinámica del eyector para probar si los resortes del molde/matriz están funcionando correctamente.

COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.

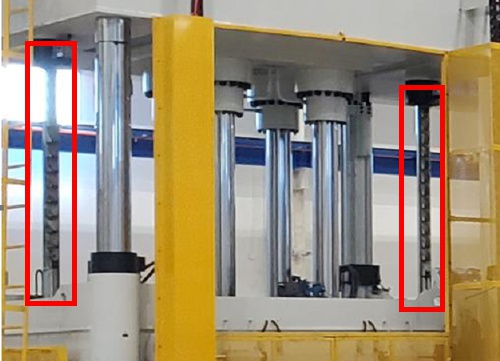

BARRAS DE TRINQUETE DE SEGURIDAD DOBLE
Cuando se trata de seguridad, dos siempre son mejores que uno.
Nuestra prensa de ajuste de matrices cuenta con barras de trinquete de seguridad duales que aumentan la seguridad de los trabajadores.

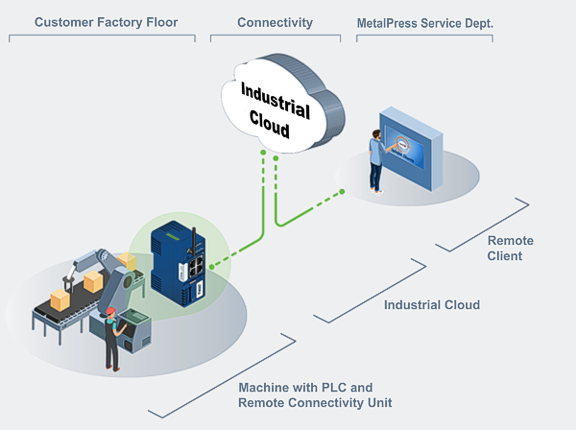

SERVICIO REMOTO
Podemos solucionar problemas de forma remota en su matriz Spotting Press desde nuestras instalaciones.
Nuestra prensa de ajuste de matrices incluye una Unidad de Conectividad Remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar cualquier cambio necesario en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.

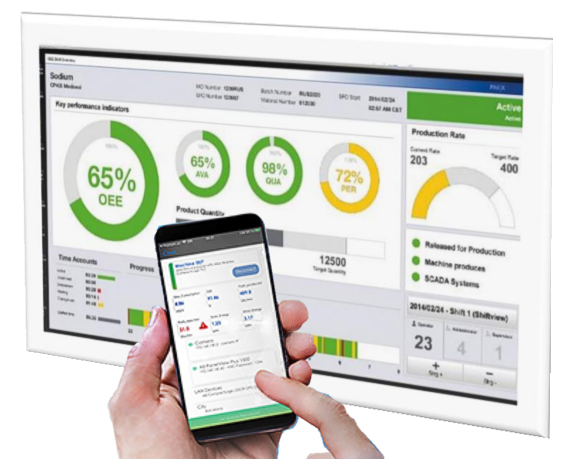

INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de detección de matriz desde cualquier dispositivo.
Como opción, todas nuestras prensas de ajuste de matrices están disponibles con unidades de monitoreo remoto del desempeño de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Monitoree lo que sucede con la prensa de retoque matriz y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.

DISPONIBLE EN DIFERENTES COLORES
Podemos integrarnos con el resto
Elija entre dos colores estándar que mejor se adapten al tema de su fábrica.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas

DOS VERSIONES DISPONIBLES
Flexibilidad para satisfacer sus necesidades.
La serie MSP-SB también está disponible sin mesa auxiliar lateral.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo en la economía actual es necesario que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le ofrecemos el mayor valor por su dinero!
TODO SE TRATA DE CONTROL
Mayor control significa mayor eficiencia.
Nuestra prensa de ajuste de matrices cuenta con control PLC de seguridad avanzado con grandes pantallas HMI a color con gráficos fáciles de leer, todo sin costo adicional. Vea todas las funciones y parámetros de la prensa en un diseño visual claro y cambie fácilmente cualquier cosa sobre la marcha. Eso sí que es control real.
SISTEMA DE CONTROL DE ALTA CALIDAD
PLC Siemens & HMI.
Esta prensa de retoque cuenta con un sistema de control HMI y PLC Siemens de primera línea. Probado y probado, Siemens está disponible en todo el mundo y ofrece un rendimiento y un servicio excelentes.
PLATO SISTEMA DE PARALELISMO
Garantiza una verdadera cuadratura en tiempo real.
El sistema consta de cuatro codificadores ubicados en las cuatro esquinas del plato móvil. La pantalla del PLC muestra continuamente la posición de cada esquina, permitiendo así un verdadero paralelismo durante cada golpe. El sistema tiene una función de protección de matriz/molde. Si la diferencia es mayor que la configuración ingresada, la máquina se detendrá inmediatamente. Esto significa que si un trabajador ha dejado algo como una herramienta dentro de la matriz/molde cuando el plato en movimiento toca la herramienta la máquina se detendrá inmediatamente. Esta función ayuda a proteger la matriz/molde antes de que se produzcan daños.
SISTEMA DE SERVOACCIONAMIENTO
Mayor Precisión y Eficiencia.
Nuestro servosistema permite una mayor precisión en la posición de parada del plato móvil y ofrece un ahorro energético muy importante.
CORTINAS DE LUZ DOBLES
Máxima Seguridad del Trabajador.
Usamos dos juegos de cortinas de luz CAT4 para garantizar que la prensa se detenga inmediatamente si alguien ingresa o coloca una extremidad en el área de prensa.
DISPOSITIVO DE COMPROBACIÓN DE EYECCIÓN DINÁMICA
Comodidad agregada.
Incluimos un dispositivo de verificación dinámica del eyector para probar si los resortes del molde/matriz están funcionando correctamente.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.
BARRAS DE TRINQUETE DE SEGURIDAD DOBLE
Cuando se trata de seguridad, dos siempre son mejores que uno.
Nuestra prensa de ajuste de matrices cuenta con barras de trinquete de seguridad duales que aumentan la seguridad de los trabajadores.
SERVICIO REMOTO
Podemos solucionar problemas de forma remota en su matriz Spotting Press desde nuestras instalaciones.
Nuestra prensa de ajuste de matrices incluye una Unidad de Conectividad Remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar cualquier cambio necesario en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de detección de matriz desde cualquier dispositivo.
Como opción, todas nuestras prensas de ajuste de matrices están disponibles con unidades de monitoreo remoto del desempeño de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Monitoree lo que sucede con la prensa de retoque matriz y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.


DISPONIBLE EN DIFERENTES COLORES
Podemos integrarnos con el resto
Elija entre dos colores estándar que mejor se adapten al tema de su fábrica.
DIECISIETE TAMAÑOS ESTÁNDAR MSP-SB
Gama flexible de aplicaciones.
Disponible desde 75 toneladas hasta 660 toneladas, la serie MSP-SB de prensa de ajuste de matrices hidráulica de 4 postes puede manejar cualquier proyecto de matriz o molde que pueda tener.
Desliza para comparar especificaciones.
| Estándar | Estados Unidos / Imperial | Métrica | ||
| Modelo | Fuerza de sujeción | Platón Tamaño | Fuerza de sujeción | Platón Tamaño |
| MSP-SB-75-39-31 | 75 Toneladas | 39” x 31” | 70 Toneladas | 1000x800mm |
| MSP-SB-130-55-43 | 130 Toneladas | 55” x 43” | 120 Toneladas | 1400x1100mm |
| MSP-SB-175-63-51 | 160 Toneladas | 63” x 51” | 160 Toneladas | 1600x1300mm |
| MSP-SB-220-70-63 | 220 Toneladas | 70,8” x 63” | 200 Toneladas | 1800x1500mm |
| MSP-SB-300-78-63 | 300 Toneladas | 78,7” x 63” | 280 Toneladas | 2000x1600mm |
| MSP-SB-350-86-70 | 350 Toneladas | 86,6” x 70,8” | 320 Toneladas | 2200x1800mm |
| MSP-SB-385-118-98 | 385 Toneladas | 118” x 98” | 350 Toneladas | 2500x2000mm |
| MSP-SB-440-118-78 | 440 Toneladas | 118” x 78,7” | 400 Toneladas | 3000x2000mm |
| MSP-SB-440-118-98 | 440 Toneladas | 118” x 98,4” | 400 Toneladas | 3000x2500mm |
| MSP-SB-440-137-98 | 440 Toneladas | 137,8” x 98,4” | 400 Toneladas | 3500x2000mm |
| MSP-SB-550-118-78 | 550 Toneladas | 118” x 78,7” | 500 Toneladas | 3000x2000mm |
| MSP-SB-550-122-82 | 550 Toneladas | 122” x 82,6” | 500 Toneladas | 3100x2100mm |
| MSP-SB-550-137-98 | 550 Toneladas | 137,8” x 98,4” | 500 Toneladas | 3500x2500mm |
| MSP-SB-550-157-98 | 550 Toneladas | 157” x 98.4” | 500 Toneladas | 4000x2500mm |
| MSP-SB-660-137-98 | 660 Toneladas | 137,8” x 98,4” | 600 Toneladas | 3500x2500mm |
| MSP-SB-660-157-98 | 660 Toneladas | 157” x 98.4” | 600 Toneladas | 4000x2500mm |
| MSP-SB-660-157-118 | 660 Toneladas | 157” x 118” | 600 Toneladas | 4000x3000mm |
Aplicaciones de detección de matrices, prueba de moldes y verificación de herramientas
La aplicación principal de una prensa de retoque es lograr una alineación perfecta del molde y precisión de la línea de partición. Los fabricantes de moldes utilizan la prensa para abrir y cerrar moldes repetidamente a velocidades lentas y controladas mientras verifican si hay espacios ligeros, desalineaciones o contactos desiguales. Esto garantiza que el molde se asiente correctamente antes de entrar en producción, evitando rebabas, desgaste prematuro y costosos retrabajos. La prensa de ajuste proporciona la precisión y accesibilidad necesarias para ajustes finos que las prensas hidráulicas estándar no pueden soportar de forma segura.
Las prensas de retoque son esenciales para validar el rendimiento del molde antes de la producción a gran escala. Los técnicos pueden probar el movimiento del molde, verificar la precisión de la altura de cierre, verificar los sistemas eyectores y garantizar que todos los componentes funcionen sin problemas. El control preciso de la prensa permite que los moldes ciclen repetidamente sin dañarlos. Este proceso de prueba garantiza que el molde esté listo para la producción, lo que reduce los problemas de puesta en marcha y mejora la confiabilidad a largo plazo.
Las aplicaciones típicas de prensas de prueba de moldes incluyen:
Pruebas funcionales de moldes
Verificación del sistema eyector
Pruebas de movimiento central
Evaluación del desempeño del molde
Validación de procesos
Una prensa de retoque proporciona el entorno ideal para la inspección manual y las operaciones de pavonado. Los técnicos aplican agentes pavonados a las superficies del molde y usan la prensa para cerrar el molde suavemente, revelando los puntos altos y bajos que requieren ajuste. La operación a baja velocidad y baja presión garantiza un contacto seguro y controlado, lo que permite a los fabricantes de moldes ajustar las superficies con una precisión excepcional. Este proceso es fundamental para lograr un contacto perfecto en la línea de separación y eliminar imperfecciones.
Los cuartos de herramientas dependen de prensas de retoque para trabajos de mantenimiento y reparación. Cuando los moldes regresan de la producción, a menudo requieren limpieza, pulido o reemplazo de componentes. La prensa de retoque permite a los técnicos abrir, cerrar y colocar moldes de forma segura para trabajos detallados. Su acceso ergonómico y control de movimiento preciso reducen el riesgo de daños durante el mantenimiento, extendiendo la vida útil del molde y mejorando el rendimiento general de las herramientas.
Las prensas de retoque se utilizan para ensamblar y ajustar componentes de moldes, como correderas, elevadores, sistemas eyectores y funciones de alineación. La prensa permite a los técnicos verificar que todas las piezas móviles funcionan sin problemas y que el molde cierra correctamente sin interferencias. Esto garantiza que las herramientas complejas funcionen según lo previsto antes de instalarlas en una máquina de producción.
La altura de cierre precisa es esencial para el rendimiento del molde. Una prensa de retoque permite a los técnicos probar y ajustar la altura de cierre con precisión, asegurando que el molde se cierre de manera uniforme y consistente. El marco rígido de la prensa y la plataforma rectificada con precisión mantienen un excelente paralelismo, lo que la convierte en la plataforma ideal para verificar la geometría del molde y garantizar un asiento adecuado.
Las prensas de retoque proporcionan un entorno seguro y controlado para manipular moldes grandes o pesados. Muchos modelos incluyen plato inclinable o refuerzos deslizantes que permiten a los técnicos acceder a las superficies del molde sin levantar ni reposicionar el molde manualmente. Esto reduce el riesgo de lesiones y evita daños accidentales a herramientas de alto valor.
Durante la prueba del molde, los técnicos utilizan la prensa desmanchadora para probar los canales de enfriamiento, las vías de ventilación y los mecanismos de expulsión. La prensa permite que los moldes ciclen repetidamente a velocidades controladas, lo que facilita la identificación de problemas como adherencias, expulsión desigual o ventilación inadecuada. Abordar estos problemas durante las pruebas previene defectos y mejora la eficiencia de la producción.
Las prensas de retoque se utilizan a menudo como plataformas de formación para nuevos fabricantes de moldes y técnicos de mantenimiento. El diseño de acceso seguro y de baja velocidad permite a los alumnos aprender técnicas de alineación, pavonado, inspección y ajuste de moldes sin los riesgos asociados con las prensas de producción. Esto ayuda a formar equipos capacitados capaces de mantener herramientas de alta precisión.
Antes de que un molde entre en producción, los equipos de calidad utilizan la prensa de retoque para realizar comprobaciones finales de alineación, movimiento y contacto con la superficie. Esto garantiza que el molde cumpla con todas las especificaciones y reduce la probabilidad de defectos durante los ciclos de producción iniciales. La prensa de retoque actúa como puerta de calidad final, asegurando que las herramientas estén completamente validadas y listas para operaciones de alto volumen.
Esta máquina también se puede describir como una prensa matricial Matching donde el objetivo es lograr una alineación perfecta entre las superficies superior e inferior de las herramientas. El movimiento hidráulico controlado garantiza un posicionamiento preciso y resultados repetibles.
Las aplicaciones típicas de prensa de coincidencia de matrices incluyen:
Operaciones de coincidencia de herramientas
Trabajos de alineación de precisión
Corrección de contacto superficial
Verificación de configuración de herramienta
Ajuste de alta precisión
En entornos de cuarto de herramientas, esta máquina a menudo se conoce como prensa de prueba de herramientas. Proporciona una plataforma segura y controlada para probar, ajustar y reparar herramientas sin interrumpir el equipo de producción.
Las aplicaciones típicas de prensas de prueba de herramientas incluyen:
Flujos de trabajo de inspección del cuarto de herramientas
mantenimiento de matrices y moldes
Validación de reparación
Pruebas de mantenimiento preventivo
Optimización de herramientas
Alineación de moldes de precisión y verificación de la línea de separación
La aplicación principal de una prensa de retoque es lograr una alineación perfecta del molde y precisión de la línea de partición. Los fabricantes de moldes utilizan la prensa para abrir y cerrar moldes repetidamente a velocidades lentas y controladas mientras verifican si hay espacios ligeros, desalineaciones o contactos desiguales. Esto garantiza que el molde se asiente correctamente antes de entrar en producción, evitando rebabas, desgaste prematuro y costosos retrabajos. La prensa de ajuste proporciona la precisión y accesibilidad necesarias para ajustes finos que las prensas hidráulicas estándar no pueden soportar de forma segura.
Prensa de prueba de moldes: para prueba de moldes y validación funcional
Las prensas de retoque son esenciales para validar el rendimiento del molde antes de la producción a gran escala. Los técnicos pueden probar el movimiento del molde, verificar la precisión de la altura de cierre, verificar los sistemas eyectores y garantizar que todos los componentes funcionen sin problemas. El control preciso de la prensa permite que los moldes ciclen repetidamente sin dañarlos. Este proceso de prueba garantiza que el molde esté listo para la producción, lo que reduce los problemas de puesta en marcha y mejora la confiabilidad a largo plazo.
Las aplicaciones típicas de prensas de prueba de moldes incluyen:
Pruebas funcionales de moldes
Verificación del sistema eyector
Pruebas de movimiento central
Evaluación del desempeño del molde
Validación de procesos
Inspección Manual, Montaje y Pavonado
Una prensa de retoque proporciona el entorno ideal para la inspección manual y las operaciones de pavonado. Los técnicos aplican agentes pavonados a las superficies del molde y usan la prensa para cerrar el molde suavemente, revelando los puntos altos y bajos que requieren ajuste. La operación a baja velocidad y baja presión garantiza un contacto seguro y controlado, lo que permite a los fabricantes de moldes ajustar las superficies con una precisión excepcional. Este proceso es fundamental para lograr un contacto perfecto en la línea de separación y eliminar imperfecciones.
Mantenimiento, reparación y reacondicionamiento de moldes
Los cuartos de herramientas dependen de prensas de retoque para trabajos de mantenimiento y reparación. Cuando los moldes regresan de la producción, a menudo requieren limpieza, pulido o reemplazo de componentes. La prensa de retoque permite a los técnicos abrir, cerrar y colocar moldes de forma segura para trabajos detallados. Su acceso ergonómico y control de movimiento preciso reducen el riesgo de daños durante el mantenimiento, extendiendo la vida útil del molde y mejorando el rendimiento general de las herramientas.
Montaje y ajuste de componentes del molde
Las prensas de retoque se utilizan para ensamblar y ajustar componentes de moldes, como correderas, elevadores, sistemas eyectores y funciones de alineación. La prensa permite a los técnicos verificar que todas las piezas móviles funcionan sin problemas y que el molde cierra correctamente sin interferencias. Esto garantiza que las herramientas complejas funcionen según lo previsto antes de instalarlas en una máquina de producción.
Prueba de altura de cierre y paralelismo del molde
La altura de cierre precisa es esencial para el rendimiento del molde. Una prensa de retoque permite a los técnicos probar y ajustar la altura de cierre con precisión, asegurando que el molde se cierre de manera uniforme y consistente. El marco rígido de la prensa y la plataforma rectificada con precisión mantienen un excelente paralelismo, lo que la convierte en la plataforma ideal para verificar la geometría del molde y garantizar un asiento adecuado.
Manejo y posicionamiento seguro de moldes grandes
Las prensas de retoque proporcionan un entorno seguro y controlado para manipular moldes grandes o pesados. Muchos modelos incluyen plato inclinable o refuerzos deslizantes que permiten a los técnicos acceder a las superficies del molde sin levantar ni reposicionar el molde manualmente. Esto reduce el riesgo de lesiones y evita daños accidentales a herramientas de alto valor.
Verificación de sistemas de refrigeración, ventilación y eyección
Durante la prueba del molde, los técnicos utilizan la prensa desmanchadora para probar los canales de enfriamiento, las vías de ventilación y los mecanismos de expulsión. La prensa permite que los moldes ciclen repetidamente a velocidades controladas, lo que facilita la identificación de problemas como adherencias, expulsión desigual o ventilación inadecuada. Abordar estos problemas durante las pruebas previene defectos y mejora la eficiencia de la producción.
Capacitación y desarrollo de habilidades para técnicos de moldes
Las prensas de retoque se utilizan a menudo como plataformas de formación para nuevos fabricantes de moldes y técnicos de mantenimiento. El diseño de acceso seguro y de baja velocidad permite a los alumnos aprender técnicas de alineación, pavonado, inspección y ajuste de moldes sin los riesgos asociados con las prensas de producción. Esto ayuda a formar equipos capacitados capaces de mantener herramientas de alta precisión.
Garantía de calidad previa a la producción
Antes de que un molde entre en producción, los equipos de calidad utilizan la prensa de retoque para realizar comprobaciones finales de alineación, movimiento y contacto con la superficie. Esto garantiza que el molde cumpla con todas las especificaciones y reduce la probabilidad de defectos durante los ciclos de producción iniciales. La prensa de retoque actúa como puerta de calidad final, asegurando que las herramientas estén completamente validadas y listas para operaciones de alto volumen.
Prensa coincidente matriz: para una alineación precisa de las herramientas superior e inferior
Esta máquina también se puede describir como una prensa matricial Matching donde el objetivo es lograr una alineación perfecta entre las superficies superior e inferior de las herramientas. El movimiento hidráulico controlado garantiza un posicionamiento preciso y resultados repetibles.
Las aplicaciones típicas de prensa de coincidencia de matrices incluyen:
Operaciones de coincidencia de herramientas
Trabajos de alineación de precisión
Corrección de contacto superficial
Verificación de configuración de herramienta
Ajuste de alta precisión
Prensa de prueba de herramientas: para pruebas y retrabajo en el cuarto de herramientas
En entornos de cuarto de herramientas, esta máquina a menudo se conoce como prensa de prueba de herramientas. Proporciona una plataforma segura y controlada para probar, ajustar y reparar herramientas sin interrumpir el equipo de producción.
Las aplicaciones típicas de prensas de prueba de herramientas incluyen:
Flujos de trabajo de inspección del cuarto de herramientas
mantenimiento de matrices y moldes
Validación de reparación
Pruebas de mantenimiento preventivo
Optimización de herramientas
Prensa de desmontaje de matriz hidráulica Preguntas frecuentes
Una prensa de retoque es esencial porque proporciona la precisión, la seguridad y el movimiento controlado necesarios para la alineación del molde, la verificación de la línea de separación y la validación de herramientas. A diferencia de las prensas hidráulicas estándar, una prensa de centrado ofrece velocidades de cierre extremadamente lentas, funcionamiento a baja presión y un paralelismo preciso del plato. Estas características permiten a los técnicos inspeccionar moldes, aplicar pavonado, comprobar la altura de cierre y realizar ajustes precisos de forma segura sin riesgo de sufrir daños. Para los fabricantes de moldes y talleres de herramientas, una prensa de retoque es la única plataforma diseñada específicamente para un ajuste preciso del molde y ciclos de prueba repetibles.
Una prensa de retoque está diseñada para manejar una amplia gama de moldes y herramientas utilizadas en moldeo por inyección, moldeo por compresión, fundición a presión y conformado de precisión. Esto incluye moldes de múltiples cavidades, moldes grandes, herramientas de embutición profunda y moldes con sistemas deslizantes, elevadores o eyectores complejos. El marco rígido de la prensa y la placa rectificada con precisión mantienen un excelente paralelismo, lo que garantiza un contacto preciso de la línea de separación en todos los tamaños de molde. Ya sea que se utilice para la construcción o el mantenimiento de moldes nuevos, la prensa de retoque proporciona un posicionamiento confiable y repetible para prácticamente cualquier tipo de molde.
Una prensa de retoque mejora la precisión del molde al permitir a los técnicos verificar la alineación, la altura de cierre y el contacto de la línea de separación en condiciones controladas. El cierre de velocidad lenta y el funcionamiento a baja presión evitan daños y permiten ajustes precisos. Las pruebas de pavonado revelan puntos altos y bajos, lo que permite a los fabricantes de moldes corregir las imperfecciones antes de que el molde entre en producción. Esto reduce la probabilidad de rebabas, desgaste desigual o fallas prematuras de las herramientas. Al detectar los problemas a tiempo, la prensa de retoque minimiza el retrabajo, acorta los plazos de construcción de moldes y garantiza que los moldes estén listos para la producción.
Sí, muchas prensas de colocación incluyen características ergonómicas avanzadas, como plataforma inclinable, refuerzos deslizantes y alturas de trabajo ajustables. El plato inclinable permite a los técnicos acceder a las superficies del molde sin levantar ni reposicionar el molde manualmente, lo que reduce la tensión y mejora la seguridad. Los soportes deslizantes simplifican la carga y descarga de moldes, especialmente para moldes grandes o pesados. Estas características hacen que la prensa de retoque sea más eficiente, más accesible y más segura para realizar trabajos detallados de inspección y ajuste de moldes.
Sí, las prensas de desmontaje y la prensa de prueba de moldes están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección en toda América del Norte confían en estas prensas para operaciones de alineación, validación de moldes y mantenimiento de precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de platos, configuraciones de inclinación y paquetes de control para satisfacer sus requisitos de ajuste de moldes.
P: ¿Por qué es esencial una prensa de retoque para la instalación y prueba de moldes?
Una prensa de retoque es esencial porque proporciona la precisión, la seguridad y el movimiento controlado necesarios para la alineación del molde, la verificación de la línea de separación y la validación de herramientas. A diferencia de las prensas hidráulicas estándar, una prensa de centrado ofrece velocidades de cierre extremadamente lentas, funcionamiento a baja presión y un paralelismo preciso del plato. Estas características permiten a los técnicos inspeccionar moldes, aplicar pavonado, comprobar la altura de cierre y realizar ajustes precisos de forma segura sin riesgo de sufrir daños. Para los fabricantes de moldes y talleres de herramientas, una prensa de retoque es la única plataforma diseñada específicamente para un ajuste preciso del molde y ciclos de prueba repetibles.
P: ¿Qué tipos de moldes y herramientas puede manejar una prensa de desmanchado?
Una prensa de retoque está diseñada para manejar una amplia gama de moldes y herramientas utilizadas en moldeo por inyección, moldeo por compresión, fundición a presión y conformado de precisión. Esto incluye moldes de múltiples cavidades, moldes grandes, herramientas de embutición profunda y moldes con sistemas deslizantes, elevadores o eyectores complejos. El marco rígido de la prensa y la placa rectificada con precisión mantienen un excelente paralelismo, lo que garantiza un contacto preciso de la línea de separación en todos los tamaños de molde. Ya sea que se utilice para la construcción o el mantenimiento de moldes nuevos, la prensa de retoque proporciona un posicionamiento confiable y repetible para prácticamente cualquier tipo de molde.
P: ¿Cómo mejora una prensa de retoque la precisión del molde y reduce el retrabajo?
Una prensa de retoque mejora la precisión del molde al permitir a los técnicos verificar la alineación, la altura de cierre y el contacto de la línea de separación en condiciones controladas. El cierre de velocidad lenta y el funcionamiento a baja presión evitan daños y permiten ajustes precisos. Las pruebas de pavonado revelan puntos altos y bajos, lo que permite a los fabricantes de moldes corregir las imperfecciones antes de que el molde entre en producción. Esto reduce la probabilidad de rebabas, desgaste desigual o fallas prematuras de las herramientas. Al detectar los problemas a tiempo, la prensa de retoque minimiza el retrabajo, acorta los plazos de construcción de moldes y garantiza que los moldes estén listos para la producción.
P: ¿Se puede integrar una prensa de ajuste con un plato inclinable, soportes deslizantes y características ergonómicas?
Sí, muchas prensas de colocación incluyen características ergonómicas avanzadas, como plataforma inclinable, refuerzos deslizantes y alturas de trabajo ajustables. El plato inclinable permite a los técnicos acceder a las superficies del molde sin levantar ni reposicionar el molde manualmente, lo que reduce la tensión y mejora la seguridad. Los soportes deslizantes simplifican la carga y descarga de moldes, especialmente para moldes grandes o pesados. Estas características hacen que la prensa de retoque sea más eficiente, más accesible y más segura para realizar trabajos detallados de inspección y ajuste de moldes.
P: ¿Suministran prensas de retoque en Norteamérica?
Sí, las prensas de desmontaje y la prensa de prueba de moldes están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección en toda América del Norte confían en estas prensas para operaciones de alineación, validación de moldes y mantenimiento de precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de platos, configuraciones de inclinación y paquetes de control para satisfacer sus requisitos de ajuste de moldes.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas
Proyectos y publicaciones relacionados
la prensa de ajuste de matrices es esencial para fabricantes y fabricantes de moldes/matriz
Lea sobre lo esencial Papel de una prensa de colocación de matrices en la fabricación y fabricación de matrices de moldes.. Cómo puede aumentar su eficiencia y reducir la latencia.
SERVO DE 4 POSTES VS. HIDRÁULICO TRADICIONAL
La prueba de moldes requiere precisión extrema y capacidades de "micropulgadas" para evitar daños a matrices costosas. Descubre por qué La tecnología servohidráulica de 4 postes supera a los sistemas hidráulicos tradicionales en aplicaciones de localización donde el control de carrera y la eficiencia energética son las máximas prioridades.
UNIDADES DE CONTROL DE TEMPERATURA DE ACEITE CALIENTE
En el procesamiento de plástico y el moldeado de alta precisión, mantener la temperatura correcta de la matriz es tan crítico como el ajuste físico. Lea nuestro estudio de caso sobre ingeniería de unidades de control de temperatura de aceite caliente para fabricantes de procesamiento de plástico para ver cómo la gestión térmica integrada mejora la precisión de la fase de prueba del molde.
POR QUÉ LA PRENSA DE AJUSTE DE MATRICES SON ESENCIALES PARA FABRICANTES Y FABRICANTES DE MOLDES/MATRICES
Descubra por qué el manchado de matrices y la prensa de prueba de moldes ayudan a los equipos de herramientas a verificar el contacto, reducir el tiempo de ajuste y proteger moldes y matrices.
¿PARA QUÉ SE UTILIZAN LAS PRENSAS HIDRÁULICAS? APLICACIONES INDUSTRIALES Y SELECCIÓN DE PRENSA
Revise las aplicaciones comunes de prensas hidráulicas, los factores de selección de prensas y los procesos de fabricación que requieren fuerza y carrera controladas.
MANIPULACIÓN DE MOLDE Y MATRIZ PARA ESTAMPACIÓN DE METALES
Explore las prácticas de manipulación de moldes y matrices para equipos de estampado de metal que necesitan una configuración, transferencia y movimiento de herramientas más seguros.
PLATO DE CALENTAMIENTO Y SISTEMAS DE PRENSA CALENTADOS: GUÍA PRÁCTICA PARA MOLDEO Y FORMADO
Compare sistemas de prensas calentadas, placas de calentamiento, aplicaciones de moldeo y factores de control de temperatura para trabajos de conformado y utillaje.
Selección de una prensa hidráulica de puesta a punto y prueba de moldes
Comience con la matriz o molde más grande, tonelaje requerido, tamaño del plato, luz libre, carrera, altura de cierre, posición de inspección y método de acceso. Luego defina los procesos que la prensa debe soportar: verificación del patrón de contacto, alineación de herramientas superior e inferior, inspección de la línea de separación, verificación de ajuste, cierre controlado, ajuste, verificación de reparación o recalificación de herramientas.
Los conceptos de plato y refuerzo giratorio, basculante, abatible, lanzadera, rodante o móvil resuelven diferentes problemas de acceso y carga; La disponibilidad se confirma durante la ingeniería. Para control de movimiento programable, compare el prensa desmanchadora servohidráulica. Para abrir una herramienta en mitades separadas para servicio interno, utilice un separadora de matrices y tester. Nuestro guía del proceso de localización de matrices explica el flujo de trabajo de verificación.
La serie MetalPress MSP es una prensa hidraulica de desmontaje de matrices y prensa de prueba de moldes para cierre controlado de matrices y moldes, verificación de contactos, alineación, inspección, ajuste, reparación y pruebas de preproducción. Brinda a los equipos del cuarto de herramientas un mejor acceso a las superficies de contacto superior e inferior que una prensa de producción de uso general.
Las configuraciones disponibles admiten la detección de matrices, la detección de moldes, la prueba de matrices, la prueba de moldes, la verificación, las pruebas y el mantenimiento en moldes de inyección, matrices de estampado, herramientas de fundición de matrices, moldes de compresión y otras herramientas industriales de gran tamaño. Las disposiciones de platos inclinables y móviles mejoran el acceso para los trabajos de inspección y montaje.
La gama estándar abarca de 75 a 660 toneladas. La selección de la máquina debe coincidir con la capacidad de colocación requerida, el tamaño del plato o plataforma, el peso y la envolvente de las herramientas, la apertura de la luz libre, la carrera, la altura de cierre, la velocidad de trabajo, el paralelismo del plato, el control de distancia, la disposición del acceso y el diseño de la planta. Las especificaciones finales están diseñadas para la aplicación.
Las aplicaciones que requieren movimiento de plato servohidráulico programable deben evaluarse en el módulo dedicado prensa de desmanchado de matriz servohidráulica página.
