PRENSA DE DOBLE MANIVELA CON MARCO C
PRENSA DE DOBLE MANIVELA - PRENSA MECÁNICA
PRENSA DE DOBLE MANIVELA CON MARCO C
- Capacidades de 65 a 350 toneladas estadounidenses en siete modelos MDC estándar
- Capacidades de 60 a 315 toneladas métricas con configuraciones de corredera ancha y refuerzo
- Accionamiento mecánico de doble cigüeñal para fuerza equilibrada en matrices más amplias
- Acceso abierto al marco C para integración de herramientas, alimentación y automatización
- Capacidad de producción de alta velocidad para estampación, punzonado y conformado
- Construcción resistente para una producción en masa estable y repetible
OBTÉN UNA COTIZACIÓN RÁPIDA DE PRENSA DE DOBLE MANIVELA CON MARCO C
Envíenos sus detalles de producción y herramientas y le ayudaremos a seleccionar la prensa MDC correcta.
AYUDANOS A MEDIR LA PRENSA DE DOBLE MANIVELA CORRECTA CON MARCO C
Para obtener la recomendación más rápida, incluya:
Fuerza de prensa requerida
Carga máxima de estampado, corte, perforación, conformado o embutición
Pieza y material
Tipo de material, espesor, geometría de la pieza y tolerancias requeridas
Tamaño y peso de herramientas
envolvente de matriz, patrón de montaje y peso máximo soportado
Carrera, altura de cierre y luz libre
Posiciones de trabajo requeridas, rango de apertura y ajuste
Tamaño de corredera y refuerzo
Área de soporte de herramientas requeridas y acceso alrededor de la matriz
Velocidad y tasa de producción
Golpes objetivo por minuto y producción requerida
Alimentación y Automatización
Requisitos de alimentación, transferencia, robot o carga manual de bobinas
Requisitos de instalaciones y seguridad
Energía disponible, espacio, protección y estándares de planta
¿No estás seguro de todas las especificaciones?
No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.
MDC-65
65 toneladas estadounidenses / 60 toneladas métricas
Diapositiva: 35,4 x 15,7 x 2,8 pulgadas / 900 x 400 x 70 mm
Refuerzo: 47,2 x 19,7 x 3,7 pulgadas / 1200 x 500 x 95 mm
MDC-85
85 toneladas estadounidenses / 80 toneladas métricas
Diapositiva: 43,3 x 17,7 x 2,8 pulgadas / 1100 x 450 x 70 mm
Refuerzo: 59,1 x 21,7 x 4,3 pulgadas / 1500 x 550 x 110 mm
MDC-120
120 toneladas estadounidenses / 110 toneladas métricas
Diapositiva: 55,1 x 19,7 x 2,8 pulgadas / 1400 x 500 x 70 mm
Refuerzo: 70,9 x 25,6 x 5,1 pulgadas / 1800 x 650 x 130 mm
MDC-175
175 toneladas estadounidenses / 160 toneladas métricas
Diapositiva: 63,0 x 21,7 x 2,8 pulgadas / 1600 x 550 x 70 mm
Refuerzo: 78,7 x 29,9 x 5,9 pulgadas / 2000 x 760 x 150 mm
MDC-220
220 toneladas estadounidenses / 200 toneladas métricas
Diapositiva: 72,8 x 25,6 x 3,7 pulgadas / 1850 x 650 x 95 mm
Refuerzo: 94,5 x 33,1 x 6,7 pulgadas / 2400 x 840 x 170 mm
MDC-275
275 toneladas estadounidenses / 250 toneladas métricas
Diapositiva: 82,7 x 27,6 x 3,7 pulgadas / 2100 x 700 x 95 mm
Refuerzo: 106,3 x 35,4 x 6,7 pulgadas / 2700 x 900 x 170 mm
MDC-350
350 toneladas estadounidenses / 315 toneladas métricas
Diapositiva: 86,6 x 27,6 x 3,7 pulgadas / 2200 x 700 x 95 mm
Refuerzo: 110,2 x 35,4 x 7,5 pulgadas / 2800 x 900 x 190 mm
DESCRIPCIÓN TÉCNICA
Una prensa mecánica de doble manivela con marco en C está diseñada para aplicaciones que requieren herramientas más amplias, distribución de fuerza equilibrada y precisión constante en toda la superficie de la matriz. El diseño de doble cigüeñal minimiza la inclinación de la corredera y mejora el paralelismo, lo que lo hace ideal para componentes de tamaño mediano a grande donde es esencial una presión de conformado uniforme. Esta configuración proporciona mayor estabilidad que una prensa de manivela única, especialmente durante operaciones de corte a alta velocidad, perforación de múltiples orificios y matrices progresivas. La estructura de marco en C de frente abierto mejora la accesibilidad para cambios de herramientas, alimentación de bobinas y visibilidad del operador, al tiempo que mantiene la rigidez necesaria para entornos de producción exigentes. Los fabricantes eligen esta prensa cuando necesitan una máquina confiable y rentable capaz de manejar matrices más grandes, mantener tolerancias estrictas y ofrecer un rendimiento repetible en tiradas de producción largas.
Una prensa mecánica de doble manivela ofrece varias ventajas para los fabricantes que requieren estabilidad, precisión y distribución eficiente de la fuerza. El sistema de doble cigüeñal garantiza que la fuerza se aplique uniformemente a lo largo de la corredera, lo que reduce la deflexión y mejora la consistencia de las piezas, algo especialmente importante para matrices más anchas y componentes de tamaño mediano. En comparación con las prensas de una sola manivela, el diseño de doble manivela proporciona una mejor guía de deslizamiento y un mejor paralelismo, lo que ayuda a extender la vida útil de la herramienta y mantener la precisión dimensional. También admite capacidades de mayor tonelaje y tamaños de plataforma más grandes sin comprometer el rendimiento. El diseño del marco en C agrega accesibilidad y un tamaño compacto, lo que facilita la integración en las líneas de producción existentes. Para operaciones que exigen confiabilidad, velocidad y presión de formación uniforme, una prensa mecánica de doble manivela es una opción probada y eficiente.
Esta prensa mecánica de doble manivela con marco en C combina un marco reforzado, una arquitectura de doble cigüeñal y un sistema de accionamiento mecánico de alta eficiencia para brindar estabilidad y precisión excepcionales. El diseño de doble manivela garantiza una distribución equilibrada de la fuerza y un paralelismo de deslizamiento mejorado, lo que lo hace ideal para aplicaciones de estampado, corte y conformado de tamaño mediano. La estructura rígida del marco en C minimiza la deflexión y al mismo tiempo proporciona un excelente acceso para cambios de herramientas, alimentación de bobinas y mantenimiento. Las características adicionales pueden incluir longitud de carrera ajustable, operación de alta velocidad, protección contra sobrecarga y compatibilidad con equipos de automatización. El sistema de accionamiento mecánico ofrece un rendimiento fiable y de bajo mantenimiento, lo que lo hace adecuado para entornos de producción continua. Los fabricantes se benefician de una precisión constante, una larga vida útil de la herramienta y una prensa duradera que ofrece un gran valor en una amplia gama de aplicaciones metalúrgicas.
¿Qué hace que una prensa mecánica de doble manivela con marco en C sea ideal para aplicaciones de estampado más grandes o más exigentes?
Una prensa mecánica de doble manivela con marco en C está diseñada para aplicaciones que requieren herramientas más amplias, distribución de fuerza equilibrada y precisión constante en toda la superficie de la matriz. El diseño de doble cigüeñal minimiza la inclinación de la corredera y mejora el paralelismo, lo que lo hace ideal para componentes de tamaño mediano a grande donde es esencial una presión de conformado uniforme. Esta configuración proporciona mayor estabilidad que una prensa de manivela única, especialmente durante operaciones de corte a alta velocidad, perforación de múltiples orificios y matrices progresivas. La estructura de marco en C de frente abierto mejora la accesibilidad para cambios de herramientas, alimentación de bobinas y visibilidad del operador, al tiempo que mantiene la rigidez necesaria para entornos de producción exigentes. Los fabricantes eligen esta prensa cuando necesitan una máquina confiable y rentable capaz de manejar matrices más grandes, mantener tolerancias estrictas y ofrecer un rendimiento repetible en tiradas de producción largas.
¿Por qué elegir una prensa mecánica de doble manivela en lugar de otros tipos de prensa?
Una prensa mecánica de doble manivela ofrece varias ventajas para los fabricantes que requieren estabilidad, precisión y distribución eficiente de la fuerza. El sistema de doble cigüeñal garantiza que la fuerza se aplique uniformemente a lo largo de la corredera, lo que reduce la deflexión y mejora la consistencia de las piezas, algo especialmente importante para matrices más anchas y componentes de tamaño mediano. En comparación con las prensas de una sola manivela, el diseño de doble manivela proporciona una mejor guía de deslizamiento y un mejor paralelismo, lo que ayuda a extender la vida útil de la herramienta y mantener la precisión dimensional. También admite capacidades de mayor tonelaje y tamaños de plataforma más grandes sin comprometer el rendimiento. El diseño del marco en C agrega accesibilidad y un tamaño compacto, lo que facilita la integración en las líneas de producción existentes. Para operaciones que exigen confiabilidad, velocidad y presión de formación uniforme, una prensa mecánica de doble manivela es una opción probada y eficiente.
Características y beneficios clave de esta prensa mecánica de doble manivela con marco en C
Esta prensa mecánica de doble manivela con marco en C combina un marco reforzado, una arquitectura de doble cigüeñal y un sistema de accionamiento mecánico de alta eficiencia para brindar estabilidad y precisión excepcionales. El diseño de doble manivela garantiza una distribución equilibrada de la fuerza y un paralelismo de deslizamiento mejorado, lo que lo hace ideal para aplicaciones de estampado, corte y conformado de tamaño mediano. La estructura rígida del marco en C minimiza la deflexión y al mismo tiempo proporciona un excelente acceso para cambios de herramientas, alimentación de bobinas y mantenimiento. Las características adicionales pueden incluir longitud de carrera ajustable, operación de alta velocidad, protección contra sobrecarga y compatibilidad con equipos de automatización. El sistema de accionamiento mecánico ofrece un rendimiento fiable y de bajo mantenimiento, lo que lo hace adecuado para entornos de producción continua. Los fabricantes se benefician de una precisión constante, una larga vida útil de la herramienta y una prensa duradera que ofrece un gran valor en una amplia gama de aplicaciones metalúrgicas.
Explorar detalles de la máquina
VIDA ÚTIL MEJORADA

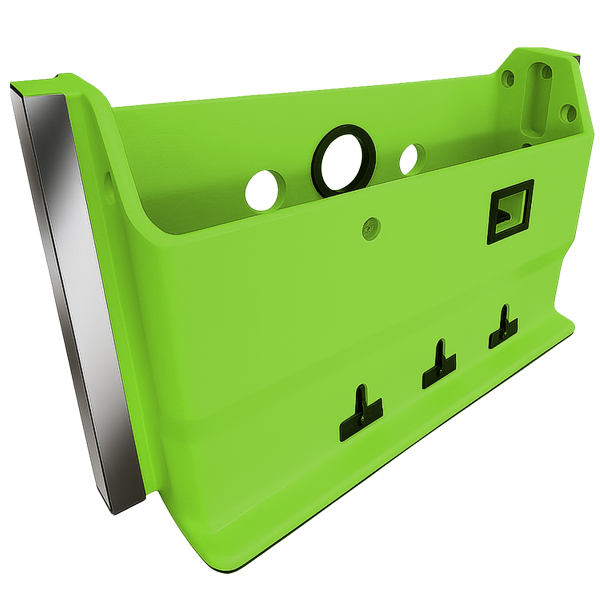

Extinción de alta frecuencia
Usamos extinción de alta frecuencia en nuestro Prensa de marco C guías deslizantes, logrando niveles de dureza superiores HRC 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.

CONSIGUE PIEZAS EN CUALQUIER LUGAR

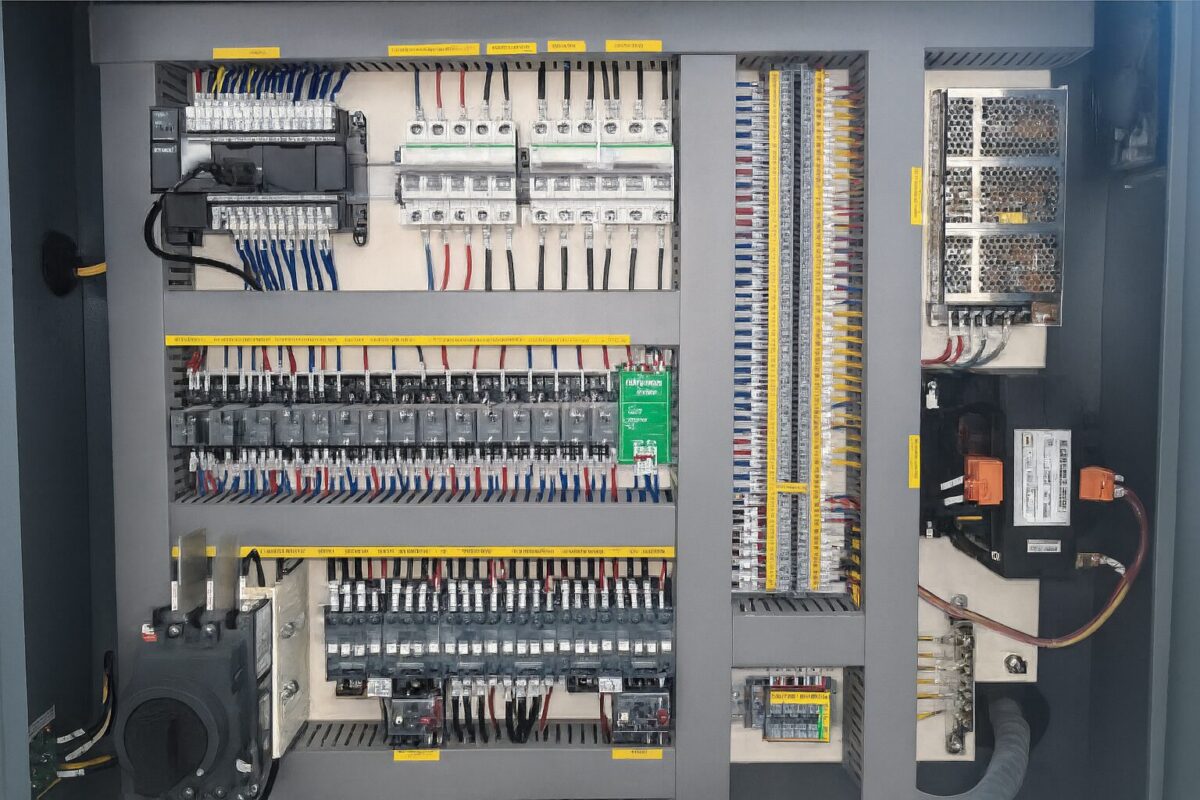

Sistema de control de código abierto
Nuestro Prensa de marco C Los sistemas de control están fabricados con componentes de código abierto y fácilmente disponibles, sin piezas OEM personalizadas.
RESISTENCIA Y RESISTENCIA AL DESGASTE

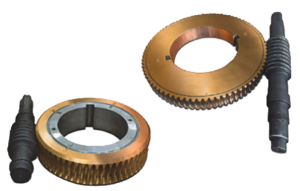

Engranaje helicoidal de bronce
En nuestro Prensa de marco C, engranajes helicoidales de bronce reduce el riesgo de convulsiones y hace que los ajustes de matriz sean más fluidos y eficientes. el aleación bronce-cobre (ZQSN10-1) proporciona resistencia y durabilidad superiores, lo que extiende la vida útil en comparación con los engranajes helicoidales de hierro fundido tradicionales.

MÁS ESTAMPADO

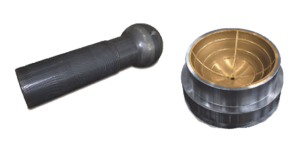

Menos incautación
Nuestro Prensa de marco C utiliza un asiento de bola de aleación de cobre sinterizado TM-3 en lugar del tradicional hierro fundido. el TM-3 aleación de cobre ofrece una resistencia superficial de 1.000 kgf/cm², reduciendo el riesgo de incautación y extendiendo la vida útil de este componente crítico.
MENOS DESGASTE

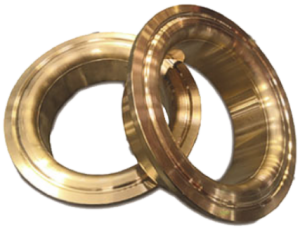

Mangas de Cobre
Los manguitos de aleación de bronce y cobre están hechos de estaño, bronce fósforo ZQSN10-1 y son aproximadamente 1,5 veces más resistentes que solo el cobre BC6. El resultado es un desgaste reducido.

MÁS FUERTE Y GRANDE

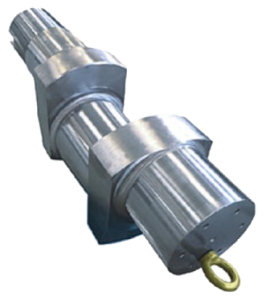

Cigüeñal endurecido
Nuestro Prensa de marco C Los cigüeñales están hechos de alta resistencia. Aleación 42CrMo y diseñado más grande que la mayoría para mayor durabilidad. Cada eje es forjado, tratado térmicamente y sin defectos inspeccionados, lo que resulta en una fuerza 1,3 veces mayor que el acero estándar 45 y reduce en gran medida el riesgo de rotura.
ENDURECIDO Y MÁS FUERTE

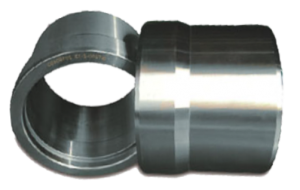

Dedal Cromado
Nuestro Prensa de marco C los dedales son cromado con un acabado superficial entre Ra 0,4 y Ra 0,8, luego endurecido para HRC 48. Esto garantiza un sello de aceite excepcional y extiende la vida útil general del sistema de sellado.

MENOR DESGASTE EN LAS SUPERFICIES DE LOS DIENTES

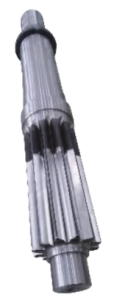

Eje de engranaje endurecido
El eje del engranaje está hecho de una aleación 42CrMo de alta resistencia y todas las superficies de los dientes se tratan con una frecuencia intermedia, lo que aumenta la dureza. La ventaja de esto es un menor desgaste de las superficies de los dientes y una mayor precisión de engrane.
VIDA ÚTIL MEJORADA

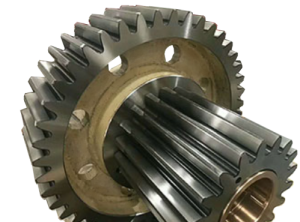

Transmisión por engranajes templados de alta frecuencia
Usamos extinción de alta frecuencia en nuestro Prensa de marco C transmisiones por engranajes, logrando niveles de dureza superiores HRC 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil prolongada.

Cortinas de luz de seguridad
LA SEGURIDAD DEL TRABAJADOR NO DEBE SER UNA OPCIÓN PARA UNA PRENSA
Tomamos seguridad del operador en serio, por eso todos nuestros Prensas con Marco C vienen equipados con cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Estas cortinas de luz se integran perfectamente con otros sistemas de seguridad para brindar la máxima protección al operador en todo momento.
MÁS ACEITE, MENOS DESGASTE

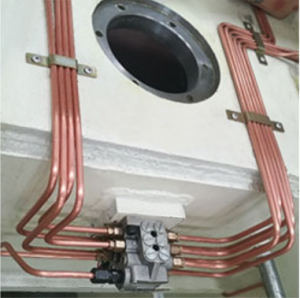

Tubería de petróleo más grande
Nuestro Prensas con Marco C uso Tubos de lubricación de cobre de 8 mm de diámetro. para garantizar una entrega constante de aceite a todos los puntos críticos. El diseño más grande y de mayor calibre minimiza el riesgo de rotura y garantiza un flujo constante de lubricación en todo el sistema.

ESTRUCTURA OPTIMIZADA

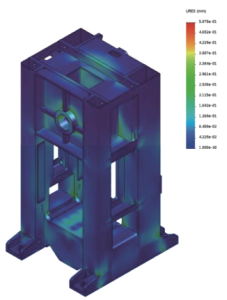

Análisis de Elementos Finitos (FEA)
A través del análisis de elementos finitos (FEA) de SolidWorks optimizamos la estructura de la prensa y refinamos el diseño para obtener el máximo rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
En la economía competitiva actual, los fabricantes deben operar de manera más eficiente y rentable que nunca. Nuestro Prensa de marco C entrega el retorno de la inversión más alto en la industria: ofrece una calidad excepcional, funciones avanzadas y un valor excepcional. MetalPress Machinery proporciona equipos de alto rendimiento con una inversión razonable; en pocas palabras, ¡el máximo rendimiento por su inversión!

SERVICIO REMOTO
Podemos solucionar problemas de su prensa mecánica de forma remota desde nuestras instalaciones.
Nuestras prensas de doble manivela con marco en C incluyen una unidad de conectividad remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Nuestro Prensa de marco C está construido utilizando sólo la mejor calidad, componentes de código abierto, todos disponibles localmente o a través de nuestra tienda de repuestos en línea. Nunca utilizamos componentes propietarios o difíciles de encontrar, lo que garantiza una capacidad de servicio a largo plazo y un mantenimiento sencillo.

INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de estampado desde cualquier dispositivo.
Opcionalmente todos nuestros Prensas con Marco C puede equiparse con Sistemas de monitoreo remoto del desempeño de la Industria 4.0 que presenta una interfaz de panel personalizada. Estos sistemas le permiten monitorear el rendimiento de la prensa en tiempo real y recibir alertas antes de que ocurran problemas. Las características incluyen recordatorios de mantenimiento basados en condición, análisis de rendimiento de turnosy datos completos de producción. Minimice el tiempo de inactividad, evite fallas inesperadas y maximice la productividad, todo mientras monitorea su Prensa de marco C operaciones desde cualquier dispositivo, en cualquier parte del mundo.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas

VIDA ÚTIL MEJORADA
Extinción de alta frecuencia
Usamos extinción de alta frecuencia en nuestro Prensa de marco C guías deslizantes, logrando niveles de dureza superiores HRC 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
CONSIGUE PIEZAS EN CUALQUIER LUGAR
Sistema de control de código abierto
Nuestro Prensa de marco C Los sistemas de control están fabricados con componentes de código abierto y fácilmente disponibles, sin piezas OEM personalizadas.
RESISTENCIA Y RESISTENCIA AL DESGASTE
Engranaje helicoidal de bronce
En nuestro Prensa de marco C, engranajes helicoidales de bronce reduce el riesgo de convulsiones y hace que los ajustes de matriz sean más fluidos y eficientes. el aleación bronce-cobre (ZQSN10-1) proporciona resistencia y durabilidad superiores, lo que extiende la vida útil en comparación con los engranajes helicoidales de hierro fundido tradicionales.
MÁS ESTAMPADO
Menos incautación
Nuestro Prensa de marco C utiliza un asiento de bola de aleación de cobre sinterizado TM-3 en lugar del tradicional hierro fundido. el TM-3 aleación de cobre ofrece una resistencia superficial de 1.000 kgf/cm², reduciendo el riesgo de incautación y extendiendo la vida útil de este componente crítico.
MENOS DESGASTE
Mangas de Cobre
Los manguitos de aleación de bronce y cobre están hechos de estaño, bronce fósforo ZQSN10-1 y son aproximadamente 1,5 veces más resistentes que solo el cobre BC6. El resultado es un desgaste reducido.
MÁS FUERTE Y GRANDE
Cigüeñal endurecido
Nuestro Prensa de marco C Los cigüeñales están hechos de alta resistencia. Aleación 42CrMo y diseñado más grande que la mayoría para mayor durabilidad. Cada eje es forjado, tratado térmicamente y sin defectos inspeccionados, lo que resulta en una fuerza 1,3 veces mayor que el acero estándar 45 y reduce en gran medida el riesgo de rotura.
ENDURECIDO Y MÁS FUERTE
Dedal Cromado
Nuestro Prensa de marco C los dedales son cromado con un acabado superficial entre Ra 0,4 y Ra 0,8, luego endurecido para HRC 48. Esto garantiza un sello de aceite excepcional y extiende la vida útil general del sistema de sellado.
MENOR DESGASTE EN LAS SUPERFICIES DE LOS DIENTES
Eje de engranaje endurecido
El eje del engranaje está hecho de una aleación 42CrMo de alta resistencia y todas las superficies de los dientes se tratan con una frecuencia intermedia, lo que aumenta la dureza. La ventaja de esto es un menor desgaste de las superficies de los dientes y una mayor precisión de engrane.
VIDA ÚTIL MEJORADA
Transmisión por engranajes templados de alta frecuencia
Usamos extinción de alta frecuencia en nuestro Prensa de marco C transmisiones por engranajes, logrando niveles de dureza superiores HRC 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil prolongada.
Cortinas de luz de seguridad
LA SEGURIDAD DEL TRABAJADOR NO DEBE SER UNA OPCIÓN PARA UNA PRENSA
Tomamos seguridad del operador en serio, por eso todos nuestros Prensas con Marco C vienen equipados con cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Estas cortinas de luz se integran perfectamente con otros sistemas de seguridad para brindar la máxima protección al operador en todo momento.
MÁS ACEITE, MENOS DESGASTE
Tubería de petróleo más grande
Nuestro Prensas con Marco C uso Tubos de lubricación de cobre de 8 mm de diámetro. para garantizar una entrega constante de aceite a todos los puntos críticos. El diseño más grande y de mayor calibre minimiza el riesgo de rotura y garantiza un flujo constante de lubricación en todo el sistema.
ESTRUCTURA OPTIMIZADA
Análisis de Elementos Finitos (FEA)
A través del análisis de elementos finitos (FEA) de SolidWorks optimizamos la estructura de la prensa y refinamos el diseño para obtener el máximo rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
En la economía competitiva actual, los fabricantes deben operar de manera más eficiente y rentable que nunca. Nuestro Prensa de marco C entrega el retorno de la inversión más alto en la industria: ofrece una calidad excepcional, funciones avanzadas y un valor excepcional. MetalPress Machinery proporciona equipos de alto rendimiento con una inversión razonable; en pocas palabras, ¡el máximo rendimiento por su inversión!
SERVICIO REMOTO
Podemos solucionar problemas de su prensa mecánica de forma remota desde nuestras instalaciones.
Nuestras prensas de doble manivela con marco en C incluyen una unidad de conectividad remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Nuestro Prensa de marco C está construido utilizando sólo la mejor calidad, componentes de código abierto, todos disponibles localmente o a través de nuestra tienda de repuestos en línea. Nunca utilizamos componentes propietarios o difíciles de encontrar, lo que garantiza una capacidad de servicio a largo plazo y un mantenimiento sencillo.
INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de estampado desde cualquier dispositivo.
Opcionalmente todos nuestros Prensas con Marco C puede equiparse con Sistemas de monitoreo remoto del desempeño de la Industria 4.0 que presenta una interfaz de panel personalizada. Estos sistemas le permiten monitorear el rendimiento de la prensa en tiempo real y recibir alertas antes de que ocurran problemas. Las características incluyen recordatorios de mantenimiento basados en condición, análisis de rendimiento de turnosy datos completos de producción. Minimice el tiempo de inactividad, evite fallas inesperadas y maximice la productividad, todo mientras monitorea su Prensa de marco C operaciones desde cualquier dispositivo, en cualquier parte del mundo.
SIETE TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponible desde 65 toneladas hasta 350 toneladas
Desliza para comparar especificaciones.
| Modelo | Toneladas Estadounidenses | Tamaño de diapositiva (pulg.) | Tamaño del refuerzo (pulg.) |
| MDC-65 | 65 | 35.4 x 15.7 x 2.8 | 47.2 x 19.7 x 3.7 |
| MDC-85 | 85 | 43.3 x 17.7 x 2.8 | 59.1 x 21.7 x 4.3 |
| MDC-120 | 120 | 55.1 x 19.7 x 2.8 | 70.9 x 25.6 x 5.1 |
| MDC-175 | 175 | 63.0 x 21.7 x 2.8 | 78.7 x 29.9 x 5.9 |
| MDC-220 | 220 | 72.8 x 25.6 x 3.7 | 94.5 x 33.1 x 6.7 |
| MDC-275 | 275 | 82.7 x 27.6 x 3.7 | 106.3 x 35.4 x 6.7 |
| MDC-350 | 350 | 86.6 x 27.6 x 3.7 | 110.2 x 35.4 x 7.5 |
Desliza para comparar especificaciones.
| Modelo | Toneladas Métricas | Tamaño de diapositiva (mm) | Tamaño del refuerzo (mm) |
| MDC-65 | 60 | 900 x 400 x 70 | 1200 x 500 x 95 |
| MDC-85 | 80 | 1100 x 450 x 70 | 1500 x 550 x 110 |
| MDC-120 | 110 | 1400 x 500 x 70 | 1800 x 650 x 130 |
| MDC-175 | 160 | 1600 x 550 x 70 | 2000 x 760 x 150 |
| MDC-220 | 200 | 1850 x 650 x 95 | 2400 x 840 x 170 |
| MDC-275 | 250 | 2100 x 700 x 95 | 2700 x 900 x 170 |
| MDC-350 | 315 | 2200 x 700 x 95 | 2800 x 900 x 190 |
Aplicaciones de la prensa mecánica de doble manivela con marco en C serie MSC
La prensa mecánica de doble manivela con marco en C se usa ampliamente en la fabricación de automóviles para componentes de tamaño mediano que requieren una distribución uniforme de la fuerza y una precisión constante en herramientas más amplias. El diseño de doble cigüeñal minimiza la inclinación del deslizamiento y mejora el paralelismo, lo que lo hace ideal para estampar soportes, refuerzos, componentes de asientos, piezas de transmisión y herrajes estructurales. Su sistema de accionamiento mecánico ofrece un rendimiento fiable de alta velocidad, mientras que la estructura del bastidor en C proporciona un excelente acceso para cambios de herramientas y alimentación de bobinas. Los proveedores de automóviles valoran esta prensa por su capacidad para mantener tolerancias estrictas en tiradas de producción largas, reducir el desgaste de las herramientas y admitir operaciones tanto progresivas como de un solo golpe. Para los fabricantes que buscan una solución duradera y rentable para piezas de automoción de formato medio, esta prensa ofrece una precisión fiable y una gran productividad.
Los fabricantes de electrodomésticos confían en la prensa mecánica de doble manivela con marco en C para producir componentes de tamaño mediano que requieren una presión de formación constante y un movimiento deslizante estable. El diseño de doble manivela garantiza una distribución uniforme de la fuerza en matrices más grandes, lo que lo hace ideal para estampar carcasas, marcos, soportes, cubiertas y hardware interno. Su sistema de accionamiento mecánico admite corte y perforación a alta velocidad, mientras que el diseño del marco en C proporciona una excelente accesibilidad para cambios rápidos de herramientas y configuraciones de flujo de trabajo eficientes. La prensa maneja una amplia gama de materiales, incluidos acero inoxidable, aluminio y láminas metálicas revestidas que se utilizan comúnmente en la producción de electrodomésticos. Para los fabricantes que buscan un rendimiento confiable y repetible en entornos de producción de volumen medio, esta prensa ofrece un sólido equilibrio entre durabilidad, precisión y rentabilidad.
La prensa mecánica de doble manivela con marco en C es ideal para aplicaciones eléctricas y electrónicas que requieren precisión en herramientas más amplias. Su distribución equilibrada de la fuerza garantiza bordes limpios y dimensiones consistentes al producir gabinetes, carcasas de terminales, soportes, componentes de blindaje y hardware eléctrico de calibre medio. El sistema de accionamiento mecánico admite el corte y la perforación a alta velocidad, mientras que el diseño de doble manivela mantiene la estabilidad del deslizamiento para operaciones con múltiples orificios y múltiples etapas. La estructura de marco en C de frente abierto permite una fácil integración con alimentadores de bobinas y sistemas de protección de matriz, lo que la hace ideal para líneas de producción automatizadas y semiautomáticas. Para los fabricantes que producen componentes eléctricos de tamaño mediano que exigen precisión y repetibilidad, esta prensa proporciona una solución confiable y eficiente.
La prensa mecánica de doble manivela con marco en C sobresale en aplicaciones de estampado de matrices progresivas que requieren matrices más amplias y una distribución uniforme de la fuerza. El diseño de doble cigüeñal garantiza un excelente paralelismo de deslizamiento, lo que reduce el desgaste de la herramienta y mejora la consistencia de las piezas en operaciones de varias etapas. Su sistema de accionamiento mecánico admite una producción de alta velocidad, mientras que el diseño del marco en C proporciona un fácil acceso para la alimentación de la bobina y los ajustes de la matriz. Esta prensa es ideal para producir componentes de tamaño mediano, como soportes, clips, carcasas y piezas metálicas de precisión. Los fabricantes se benefician de su capacidad para mantener la precisión a altas velocidades de carrera, lo que la convierte en una excelente opción para líneas de estampado progresivo que requieren estabilidad, velocidad y confiabilidad a largo plazo.
Para aplicaciones de corte de precisión que involucran componentes de tamaño mediano, la prensa mecánica de doble manivela con marco en C proporciona la estabilidad y el movimiento controlado necesarios para cortes limpios y precisos. El diseño de doble manivela minimiza la deflexión del deslizamiento, lo que garantiza un rendimiento de corte constante en toda la superficie de la matriz. Esto lo hace ideal para producir arandelas, placas, soportes, contactos eléctricos e inserciones estructurales. El sistema de accionamiento mecánico admite el corte a alta velocidad, mientras que la estructura rígida del marco en C mejora la precisión y reduce el desgaste de la herramienta. Los fabricantes se benefician de una mejor calidad de los bordes, una reducción de los desechos y un rendimiento confiable en tiradas de producción largas. Ya sea que trabaje con acero, aluminio o aleaciones de calibre medio, esta prensa ofrece precisión confiable para operaciones de corte exigentes.
La prensa mecánica de doble manivela con marco en C es muy eficaz para operaciones de perforación y punzonado que requieren una fuerza constante y una alineación precisa en herramientas más amplias. El sistema de doble cigüeñal garantiza un movimiento deslizante estable, lo que reduce la tensión en las herramientas y mejora la calidad del orificio. Esto lo hace ideal para componentes con múltiples orificios, ranuras o recortes, como soportes, carcasas eléctricas, herrajes para electrodomésticos y estampados automotrices. El sistema de accionamiento mecánico admite punzonado de alta velocidad, mientras que el diseño del marco en C proporciona un excelente acceso para flujos de trabajo manuales o automatizados. Para los fabricantes que buscan una prensa confiable para realizar agujeros de alta precisión, la prensa mecánica de doble manivela ofrece una solución duradera y eficiente.
La prensa mecánica de doble manivela con marco en C es ideal para aplicaciones de conformado de profundidad media donde la fuerza equilibrada y el movimiento deslizante estable son esenciales. El diseño de doble manivela proporciona una estabilidad de deslizamiento superior, lo que reduce el riesgo de arrugas, desgarros o deformaciones desiguales. Su sistema de accionamiento mecánico ofrece una presión de formado constante, lo que lo hace ideal para producir carcasas, recintos poco profundos, componentes estructurales y piezas de chapa metálica formada. La estructura rígida del marco en C garantiza un conformado preciso con una deflexión mínima, mientras que el diseño frontal abierto admite cambios rápidos de herramientas y configuraciones de flujo de trabajo eficientes. Los fabricantes se benefician de un rendimiento de conformado confiable en una amplia gama de materiales y espesores.
Los talleres de fabricación general valoran la prensa mecánica de doble manivela con marco en C por su versatilidad y capacidad para manejar una amplia gama de tareas de estampado y conformado de tamaño mediano. El diseño de doble cigüeñal garantiza una entrega de fuerza estable y equilibrada, lo que lo hace ideal para producir soportes, placas, marcos, accesorios de montaje y componentes estructurales. El sistema de accionamiento mecánico admite operaciones de corte, perforación, doblado y conformado ligero a alta velocidad. El diseño del marco en C de frente abierto permite cambios rápidos de matriz y arreglos de flujo de trabajo flexibles, lo cual es especialmente importante en talleres que manejan diversos requisitos de los clientes. Su durabilidad, sus bajas necesidades de mantenimiento y su precisión constante lo convierten en un caballo de batalla confiable para la fabricación diaria de metal.
Esta máquina también se conoce como Prensa Mecánica de Dos Puntos o Prensa de Doble Punto, en referencia a su sistema de entrega de doble fuerza. La transmisión de dos puntos distribuye el tonelaje de manera uniforme, mejorando la planitud, la alineación y la precisión dimensional en las operaciones de estampado.
Las aplicaciones típicas de prensas mecánicas de dos puntos incluyen:
Amplias operaciones de herramientas
Matrices multicavidades
Estampación de grandes superficies
Formación de presión uniforme
Conformado multipunto de precisión
Una prensa de doble manivela con marco en C es muy eficaz como prensa de matriz progresiva donde se producen múltiples operaciones en secuencia dentro de una sola matriz. El diseño de doble manivela garantiza una presión constante en matrices más amplias, lo que mejora la calidad en todas las etapas.
Las aplicaciones típicas de prensa de matriz progresiva incluyen:
Estampado multietapa
Producción alimentada por bobina
Fabricación en gran volumen
Componentes formados complejos
Sistemas de producción continua
Esta máquina se usa comúnmente como prensa de estampado de láminas de metal en entornos de fabricación y fabricación. Su versatilidad le permite manejar una amplia gama de materiales y requisitos de producción.
Las aplicaciones típicas de prensas de estampado de chapa incluyen:
Producción en taller de fabricación
Piezas metálicas personalizadas
Fabricación de volumen medio
Componentes industriales generales
Trabajos de estampación multiusos
Componentes estructurales y estampados de tamaño mediano para automoción
La prensa mecánica de doble manivela con marco en C se usa ampliamente en la fabricación de automóviles para componentes de tamaño mediano que requieren una distribución uniforme de la fuerza y una precisión constante en herramientas más amplias. El diseño de doble cigüeñal minimiza la inclinación del deslizamiento y mejora el paralelismo, lo que lo hace ideal para estampar soportes, refuerzos, componentes de asientos, piezas de transmisión y herrajes estructurales. Su sistema de accionamiento mecánico ofrece un rendimiento fiable de alta velocidad, mientras que la estructura del bastidor en C proporciona un excelente acceso para cambios de herramientas y alimentación de bobinas. Los proveedores de automóviles valoran esta prensa por su capacidad para mantener tolerancias estrictas en tiradas de producción largas, reducir el desgaste de las herramientas y admitir operaciones tanto progresivas como de un solo golpe. Para los fabricantes que buscan una solución duradera y rentable para piezas de automoción de formato medio, esta prensa ofrece una precisión fiable y una gran productividad.
Componentes metálicos para electrodomésticos y bienes de consumo
Los fabricantes de electrodomésticos confían en la prensa mecánica de doble manivela con marco en C para producir componentes de tamaño mediano que requieren una presión de formación constante y un movimiento deslizante estable. El diseño de doble manivela garantiza una distribución uniforme de la fuerza en matrices más grandes, lo que lo hace ideal para estampar carcasas, marcos, soportes, cubiertas y hardware interno. Su sistema de accionamiento mecánico admite corte y perforación a alta velocidad, mientras que el diseño del marco en C proporciona una excelente accesibilidad para cambios rápidos de herramientas y configuraciones de flujo de trabajo eficientes. La prensa maneja una amplia gama de materiales, incluidos acero inoxidable, aluminio y láminas metálicas revestidas que se utilizan comúnmente en la producción de electrodomésticos. Para los fabricantes que buscan un rendimiento confiable y repetible en entornos de producción de volumen medio, esta prensa ofrece un sólido equilibrio entre durabilidad, precisión y rentabilidad.
Gabinetes eléctricos y electrónicos y hardware de calibre medio
La prensa mecánica de doble manivela con marco en C es ideal para aplicaciones eléctricas y electrónicas que requieren precisión en herramientas más amplias. Su distribución equilibrada de la fuerza garantiza bordes limpios y dimensiones consistentes al producir gabinetes, carcasas de terminales, soportes, componentes de blindaje y hardware eléctrico de calibre medio. El sistema de accionamiento mecánico admite el corte y la perforación a alta velocidad, mientras que el diseño de doble manivela mantiene la estabilidad del deslizamiento para operaciones con múltiples orificios y múltiples etapas. La estructura de marco en C de frente abierto permite una fácil integración con alimentadores de bobinas y sistemas de protección de matriz, lo que la hace ideal para líneas de producción automatizadas y semiautomáticas. Para los fabricantes que producen componentes eléctricos de tamaño mediano que exigen precisión y repetibilidad, esta prensa proporciona una solución confiable y eficiente.
Estampación Matricial Progresiva para Herramentales de Mayor Tamaño
La prensa mecánica de doble manivela con marco en C sobresale en aplicaciones de estampado de matrices progresivas que requieren matrices más amplias y una distribución uniforme de la fuerza. El diseño de doble cigüeñal garantiza un excelente paralelismo de deslizamiento, lo que reduce el desgaste de la herramienta y mejora la consistencia de las piezas en operaciones de varias etapas. Su sistema de accionamiento mecánico admite una producción de alta velocidad, mientras que el diseño del marco en C proporciona un fácil acceso para la alimentación de la bobina y los ajustes de la matriz. Esta prensa es ideal para producir componentes de tamaño mediano, como soportes, clips, carcasas y piezas metálicas de precisión. Los fabricantes se benefician de su capacidad para mantener la precisión a altas velocidades de carrera, lo que la convierte en una excelente opción para líneas de estampado progresivo que requieren estabilidad, velocidad y confiabilidad a largo plazo.
Supresión de precisión para piezas de tamaño mediano
Para aplicaciones de corte de precisión que involucran componentes de tamaño mediano, la prensa mecánica de doble manivela con marco en C proporciona la estabilidad y el movimiento controlado necesarios para cortes limpios y precisos. El diseño de doble manivela minimiza la deflexión del deslizamiento, lo que garantiza un rendimiento de corte constante en toda la superficie de la matriz. Esto lo hace ideal para producir arandelas, placas, soportes, contactos eléctricos e inserciones estructurales. El sistema de accionamiento mecánico admite el corte a alta velocidad, mientras que la estructura rígida del marco en C mejora la precisión y reduce el desgaste de la herramienta. Los fabricantes se benefician de una mejor calidad de los bordes, una reducción de los desechos y un rendimiento confiable en tiradas de producción largas. Ya sea que trabaje con acero, aluminio o aleaciones de calibre medio, esta prensa ofrece precisión confiable para operaciones de corte exigentes.
Prensa punzonadora: para operaciones de perforación, punzonado y orificios múltiples
La prensa mecánica de doble manivela con marco en C es muy eficaz para operaciones de perforación y punzonado que requieren una fuerza constante y una alineación precisa en herramientas más amplias. El sistema de doble cigüeñal garantiza un movimiento deslizante estable, lo que reduce la tensión en las herramientas y mejora la calidad del orificio. Esto lo hace ideal para componentes con múltiples orificios, ranuras o recortes, como soportes, carcasas eléctricas, herrajes para electrodomésticos y estampados automotrices. El sistema de accionamiento mecánico admite punzonado de alta velocidad, mientras que el diseño del marco en C proporciona un excelente acceso para flujos de trabajo manuales o automatizados. Para los fabricantes que buscan una prensa confiable para realizar agujeros de alta precisión, la prensa mecánica de doble manivela ofrece una solución duradera y eficiente.
Conformación de profundidad media y modelado controlado
La prensa mecánica de doble manivela con marco en C es ideal para aplicaciones de conformado de profundidad media donde la fuerza equilibrada y el movimiento deslizante estable son esenciales. El diseño de doble manivela proporciona una estabilidad de deslizamiento superior, lo que reduce el riesgo de arrugas, desgarros o deformaciones desiguales. Su sistema de accionamiento mecánico ofrece una presión de formado constante, lo que lo hace ideal para producir carcasas, recintos poco profundos, componentes estructurales y piezas de chapa metálica formada. La estructura rígida del marco en C garantiza un conformado preciso con una deflexión mínima, mientras que el diseño frontal abierto admite cambios rápidos de herramientas y configuraciones de flujo de trabajo eficientes. Los fabricantes se benefician de un rendimiento de conformado confiable en una amplia gama de materiales y espesores.
Fabricación General de Piezas Metálicas de Tamaño Mediano
Los talleres de fabricación general valoran la prensa mecánica de doble manivela con marco en C por su versatilidad y capacidad para manejar una amplia gama de tareas de estampado y conformado de tamaño mediano. El diseño de doble cigüeñal garantiza una entrega de fuerza estable y equilibrada, lo que lo hace ideal para producir soportes, placas, marcos, accesorios de montaje y componentes estructurales. El sistema de accionamiento mecánico admite operaciones de corte, perforación, doblado y conformado ligero a alta velocidad. El diseño del marco en C de frente abierto permite cambios rápidos de matriz y arreglos de flujo de trabajo flexibles, lo cual es especialmente importante en talleres que manejan diversos requisitos de los clientes. Su durabilidad, sus bajas necesidades de mantenimiento y su precisión constante lo convierten en un caballo de batalla confiable para la fabricación diaria de metal.
Prensa mecánica de dos puntos: para una presión uniforme en toda la matriz
Esta máquina también se conoce como Prensa Mecánica de Dos Puntos o Prensa de Doble Punto, en referencia a su sistema de entrega de doble fuerza. La transmisión de dos puntos distribuye el tonelaje de manera uniforme, mejorando la planitud, la alineación y la precisión dimensional en las operaciones de estampado.
Las aplicaciones típicas de prensas mecánicas de dos puntos incluyen:
Amplias operaciones de herramientas
Matrices multicavidades
Estampación de grandes superficies
Formación de presión uniforme
Conformado multipunto de precisión
Prensa matriz (Prensa matriz progresiva) – Para líneas de producción de múltiples etapas
Una prensa de doble manivela con marco en C es muy eficaz como prensa de matriz progresiva donde se producen múltiples operaciones en secuencia dentro de una sola matriz. El diseño de doble manivela garantiza una presión constante en matrices más amplias, lo que mejora la calidad en todas las etapas.
Las aplicaciones típicas de prensa de matriz progresiva incluyen:
Estampado multietapa
Producción alimentada por bobina
Fabricación en gran volumen
Componentes formados complejos
Sistemas de producción continua
Prensa de láminas (Prensa de estampado de láminas de metal): para fabricación industrial en general
Esta máquina se usa comúnmente como prensa de estampado de láminas de metal en entornos de fabricación y fabricación. Su versatilidad le permite manejar una amplia gama de materiales y requisitos de producción.
Las aplicaciones típicas de prensas de estampado de chapa incluyen:
Producción en taller de fabricación
Piezas metálicas personalizadas
Fabricación de volumen medio
Componentes industriales generales
Trabajos de estampación multiusos
Preguntas frecuentes sobre la prensa de doble manivela con marco en C
Una prensa mecánica de doble manivela proporciona una estabilidad de deslizamiento superior, un paralelismo mejorado y una distribución de fuerza más equilibrada en toda la superficie de la matriz. Esto lo hace ideal para aplicaciones que involucran herramientas más amplias, piezas más grandes o matrices progresivas de múltiples etapas donde la precisión uniforme es esencial. El sistema de doble cigüeñal minimiza la inclinación de la corredera y reduce la deflexión bajo carga, lo que da como resultado una mejor consistencia de las piezas y una mayor vida útil de la herramienta. En comparación con una prensa de una sola manivela, el diseño de doble manivela maneja un mayor tonelaje y camas de mayor tamaño de manera más efectiva. Para los fabricantes que producen componentes de tamaño mediano a grande que requieren una precisión constante en toda el área de trabajo, la prensa mecánica de doble manivela ofrece una solución confiable y de alto rendimiento.
La estructura del marco en C proporciona una excelente accesibilidad y un tamaño compacto al mismo tiempo que ofrece la rigidez necesaria para aplicaciones de estampado y conformado de tamaño mediano. Para prensas de doble manivela, el diseño de frente abierto permite a los operadores y sistemas de automatización acceder fácilmente al área de la matriz, lo que lo hace ideal para matrices progresivas, sistemas de alimentación de bobinas y carga manual. A pesar de su diseño abierto, un marco en C reforzado mantiene una fuerte integridad estructural, especialmente cuando se combina con el sistema de doble cigüeñal que distribuye la fuerza de manera uniforme a lo largo de la corredera. Esta combinación garantiza una precisión constante, una deflexión reducida y un rendimiento confiable durante operaciones de alta velocidad o alto tonelaje. Los fabricantes se benefician de cambios de herramientas más rápidos, una mayor eficiencia del flujo de trabajo y una prensa que admite entornos de producción tanto manuales como automatizados.
A: Esta prensa es ideal para componentes de tamaño mediano que requieren una distribución uniforme de la fuerza y una precisión constante en herramientas más amplias. Las aplicaciones comunes incluyen soportes para automóviles, refuerzos, carcasas, marcos de electrodomésticos, gabinetes eléctricos y herrajes estructurales. El diseño de doble manivela garantiza un movimiento deslizante estable, lo que lo hace especialmente efectivo para piezas con múltiples orificios, estampados de matriz progresiva y componentes que requieren tolerancias estrictas. El sistema de accionamiento mecánico admite operaciones de corte, perforación, doblado y conformado ligero a alta velocidad. Ya sea que trabaje con acero, aluminio, cobre o láminas de metal recubiertas, esta prensa ofrece la repetibilidad y confiabilidad necesarias para entornos de producción exigentes.
A:Sí, la prensa mecánica de doble manivela con marco en C se integra fácilmente con alimentadores de bobinas, enderezadores, alimentadores de rollos servos y sistemas de automatización básicos. Su diseño de frente abierto proporciona un excelente acceso para equipos de manipulación de materiales, mientras que el sistema de accionamiento mecánico ofrece una sincronización predecible que simplifica la sincronización con dispositivos externos. Muchos fabricantes combinan esta prensa con sensores de protección matricial, cortinas de luz y sistemas de expulsión de piezas para mejorar la seguridad y la eficiencia. Aunque no ofrece movimiento programable como una prensa servo, sigue siendo altamente compatible con los flujos de trabajo automatizados utilizados en entornos de estampado de gran volumen. Esto lo convierte en una opción práctica para instalaciones que buscan aumentar el rendimiento sin agregar complejidad innecesaria.
A:
Las industrias que requieren precisión en herramientas más amplias y precisión constante para componentes de tamaño mediano se benefician más de esta prensa. Los proveedores de automóviles lo utilizan para soportes, refuerzos, componentes de asientos y estampados relacionados con la transmisión. Los fabricantes de electrodomésticos confían en él para carcasas, marcos y hardware interno. Los productores de electricidad y electrónica lo utilizan para carcasas, componentes de blindaje y estampados de calibre medio. Los talleres de fabricación de metales en general valoran su versatilidad para operaciones de corte, perforación, doblado y conformado. Debido a que el diseño de doble manivela proporciona mayor estabilidad y distribución de fuerza que una prensa de manivela única, es ideal para aplicaciones donde la consistencia de las piezas y la longevidad de la matriz son críticas.
R: Sí: las prensas mecánicas de doble manivela con estructura en C están disponibles para clientes en todo Estados Unidos, Canadá y México. Muchos fabricantes norteamericanos confían en este tipo de prensa para aplicaciones de estampado, corte y conformado de tamaño mediano que requieren precisión constante y rendimiento confiable. La disponibilidad regional garantiza tiempos de entrega más rápidos, un acceso más fácil a piezas de repuesto y soporte técnico confiable, lo que ayuda a reducir el tiempo de inactividad y mejorar la productividad a largo plazo. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de bancada, longitudes de carrera y opciones de automatización para satisfacer sus requisitos de producción. Ya sea que opere una línea de estampado de alto volumen o una instalación de producción mixta, el abastecimiento de prensas en América del Norte brinda confianza en calidad, facilidad de servicio y soporte continuo para entornos industriales exigentes.
P: ¿Qué ventajas ofrece una prensa mecánica de doble manivela sobre un diseño de manivela única?
Una prensa mecánica de doble manivela proporciona una estabilidad de deslizamiento superior, un paralelismo mejorado y una distribución de fuerza más equilibrada en toda la superficie de la matriz. Esto lo hace ideal para aplicaciones que involucran herramientas más amplias, piezas más grandes o matrices progresivas de múltiples etapas donde la precisión uniforme es esencial. El sistema de doble cigüeñal minimiza la inclinación de la corredera y reduce la deflexión bajo carga, lo que da como resultado una mejor consistencia de las piezas y una mayor vida útil de la herramienta. En comparación con una prensa de una sola manivela, el diseño de doble manivela maneja un mayor tonelaje y camas de mayor tamaño de manera más efectiva. Para los fabricantes que producen componentes de tamaño mediano a grande que requieren una precisión constante en toda el área de trabajo, la prensa mecánica de doble manivela ofrece una solución confiable y de alto rendimiento.
P: ¿Por qué la estructura del marco en C es beneficiosa para una prensa mecánica de doble manivela?
La estructura del marco en C proporciona una excelente accesibilidad y un tamaño compacto al mismo tiempo que ofrece la rigidez necesaria para aplicaciones de estampado y conformado de tamaño mediano. Para prensas de doble manivela, el diseño de frente abierto permite a los operadores y sistemas de automatización acceder fácilmente al área de la matriz, lo que lo hace ideal para matrices progresivas, sistemas de alimentación de bobinas y carga manual. A pesar de su diseño abierto, un marco en C reforzado mantiene una fuerte integridad estructural, especialmente cuando se combina con el sistema de doble cigüeñal que distribuye la fuerza de manera uniforme a lo largo de la corredera. Esta combinación garantiza una precisión constante, una deflexión reducida y un rendimiento confiable durante operaciones de alta velocidad o alto tonelaje. Los fabricantes se benefician de cambios de herramientas más rápidos, una mayor eficiencia del flujo de trabajo y una prensa que admite entornos de producción tanto manuales como automatizados.
P: ¿Qué tipos de piezas son las más adecuadas para una prensa mecánica de doble manivela con marco en C?
A: Esta prensa es ideal para componentes de tamaño mediano que requieren una distribución uniforme de la fuerza y una precisión constante en herramientas más amplias. Las aplicaciones comunes incluyen soportes para automóviles, refuerzos, carcasas, marcos de electrodomésticos, gabinetes eléctricos y herrajes estructurales. El diseño de doble manivela garantiza un movimiento deslizante estable, lo que lo hace especialmente efectivo para piezas con múltiples orificios, estampados de matriz progresiva y componentes que requieren tolerancias estrictas. El sistema de accionamiento mecánico admite operaciones de corte, perforación, doblado y conformado ligero a alta velocidad. Ya sea que trabaje con acero, aluminio, cobre o láminas de metal recubiertas, esta prensa ofrece la repetibilidad y confiabilidad necesarias para entornos de producción exigentes.
P: ¿Se puede integrar esta prensa con alimentadores de bobina, protección de matriz o sistemas de automatización?
A:Sí, la prensa mecánica de doble manivela con marco en C se integra fácilmente con alimentadores de bobinas, enderezadores, alimentadores de rollos servos y sistemas de automatización básicos. Su diseño de frente abierto proporciona un excelente acceso para equipos de manipulación de materiales, mientras que el sistema de accionamiento mecánico ofrece una sincronización predecible que simplifica la sincronización con dispositivos externos. Muchos fabricantes combinan esta prensa con sensores de protección matricial, cortinas de luz y sistemas de expulsión de piezas para mejorar la seguridad y la eficiencia. Aunque no ofrece movimiento programable como una prensa servo, sigue siendo altamente compatible con los flujos de trabajo automatizados utilizados en entornos de estampado de gran volumen. Esto lo convierte en una opción práctica para instalaciones que buscan aumentar el rendimiento sin agregar complejidad innecesaria.
P: ¿Qué industrias se benefician más de una prensa mecánica de doble manivela con marco en C?
A:
Las industrias que requieren precisión en herramientas más amplias y precisión constante para componentes de tamaño mediano se benefician más de esta prensa. Los proveedores de automóviles lo utilizan para soportes, refuerzos, componentes de asientos y estampados relacionados con la transmisión. Los fabricantes de electrodomésticos confían en él para carcasas, marcos y hardware interno. Los productores de electricidad y electrónica lo utilizan para carcasas, componentes de blindaje y estampados de calibre medio. Los talleres de fabricación de metales en general valoran su versatilidad para operaciones de corte, perforación, doblado y conformado. Debido a que el diseño de doble manivela proporciona mayor estabilidad y distribución de fuerza que una prensa de manivela única, es ideal para aplicaciones donde la consistencia de las piezas y la longevidad de la matriz son críticas.
P: ¿Fabrican prensas mecánicas de doble manivela con marco en C en Norteamérica?
R: Sí: las prensas mecánicas de doble manivela con estructura en C están disponibles para clientes en todo Estados Unidos, Canadá y México. Muchos fabricantes norteamericanos confían en este tipo de prensa para aplicaciones de estampado, corte y conformado de tamaño mediano que requieren precisión constante y rendimiento confiable. La disponibilidad regional garantiza tiempos de entrega más rápidos, un acceso más fácil a piezas de repuesto y soporte técnico confiable, lo que ayuda a reducir el tiempo de inactividad y mejorar la productividad a largo plazo. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de bancada, longitudes de carrera y opciones de automatización para satisfacer sus requisitos de producción. Ya sea que opere una línea de estampado de alto volumen o una instalación de producción mixta, el abastecimiento de prensas en América del Norte brinda confianza en calidad, facilidad de servicio y soporte continuo para entornos industriales exigentes.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas
Proyectos y publicaciones relacionados
LA GUÍA COMPLETA DE PRENSAS CON MARCO C
El diseño de marco en C (o marco de espacio) es la columna vertebral del estampado moderno debido a su acceso por tres lados y su tamaño compacto. Explora nuestro guía completa sobre terminología, tipos y aplicaciones de prensas de marco C para determinar qué estilo de marco se adapta mejor a sus requisitos de producción específicos.
PROCESOS DE ESTAMPADO DE METALES Y SELECCIÓN DE MÁQUINAS
Comprender si se requiere una configuración de manivela simple o doble depende en gran medida de sus necesidades de herramientas y carga descentrada. Lea nuestro desglose de Procesos de estampación de metales y tecnología de máquinas. para ver cómo se comparan las prensas servomecánicas con las alternativas hidráulicas en entornos de alta velocidad.
Prensas hidráulicas con marco en C y soluciones de prensas de ensamblaje
Ya sea prensa mecánica o hidráulica, la estructura de marco en C cambia las reglas del juego en los procesos de estampado y fabricación. leer sobre el Soluciones de marco en C en su ensamblaje de prensa
PRENSAS MECÁNICAS CON MARCO C: UNA GUÍA COMPLETA PARA OPERACIONES MODERNAS DE ESTAMPADO
Compare diseños de prensas mecánicas con marco en C, aplicaciones de estampado, rigidez de la prensa y consideraciones de producción antes de seleccionar una prensa de manivela simple o doble.
EL TURNO DE INGENIERÍA: TRANSICIÓN DE PRENSA DE MANIVELA A PRENSA SERVO MECÁNICA
Descubra cuándo los fabricantes pasan de la tecnología tradicional de prensas de manivela a prensas servomecánicas para lograr movimientos programables y un mejor control.
SISTEMAS AUTOMATIZADOS DE ESTAMPADO EN CONFORMADO DE METALES: UN ANÁLISIS TÉCNICO DE PRENSAS AUTOMATIZADAS E INTEGRACIÓN DE HERRAMIENTAS
Revise los sistemas de estampado automatizados, la alimentación, la integración de herramientas, la transferencia de piezas y los requisitos de la línea de producción para la automatización de prensas.
¿QUÉ TAMAÑO DE PRENSA DE TONELAJE NECESITO PARA MI APLICACIÓN?
Calcule el tonelaje de la prensa por material, espesor, geometría de la pieza, herramientas, carrera y volumen de producción antes de seleccionar un tamaño de prensa.
Notas de ajuste de ingeniería
Esta prensa mecánica es relevante para los fabricantes que comparan el estilo del marco de la prensa, la fuerza de conformado, la precisión de la producción y la confiabilidad a largo plazo. En la prensa de doble manivela con marco en C, los compradores a menudo necesitan una máquina que pueda soportar trabajos de conformado, estampado, recorte, embutición o prueba de metal mientras mantiene un rendimiento repetible. Las consideraciones relacionadas, como la prensa de estampado mecánica, la prensa de manivela y la máquina de prensado de metales, ayudan a aclarar dónde encaja la prensa en una línea de producción y por qué es importante la elección correcta del equipo.
Nuestro Prensa de doble manivela con marco en C Serie MDC está diseñado para fabricantes que requieren un sistema confiable y de alta precisión. Prensa de marco C para conjuntos de matrices más grandes y aplicaciones de estampado de gran formato. Construido sobre una estructura rígida de bastidor en C con accionamiento mecánico de doble cigüeñal, ofrece fuerza, precisión y estabilidad equilibradas en cada golpe. Combinando durabilidad, eficiencia y buen funcionamiento, el Serie MDC es ideal para entornos de producción en masa de alta velocidad en las industrias automotriz, de electrodomésticos y metalmecánica en general.
