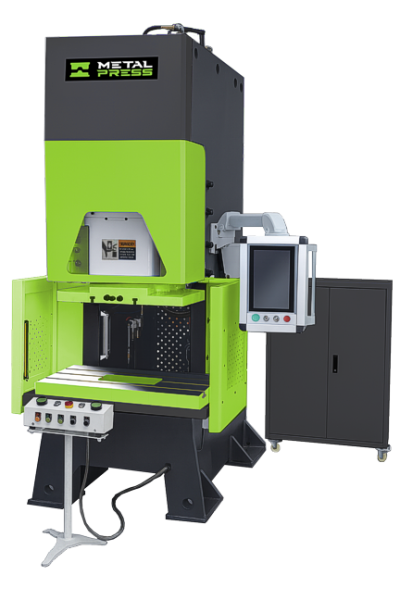

PRENSA MECÁNICA SERVO DE BASTIDOR EN C Y UN CIGÜEÑAL
SERVO PRENSA DE CIGÜEÑAL ÚNICA - PRENSA SERVO MECÁNICA
PRENSA MECÁNICA SERVO DE BASTIDOR EN C Y UN CIGÜEÑAL
Nuestro Prensa servomecánica de cigüeñal única con marco en C serie MSC-SV está diseñado para fabricantes que buscan un alto rendimiento prensa de bastidor en C que combina fuerza, flexibilidad y precisión. Construido sobre una estructura rígida de marco en C y impulsado por tecnología avanzada de servoaccionamiento, ofrece perfiles de carrera totalmente programables, incluidas velocidades ajustables, posicionamiento de permanencia y velocidad de formación. Esto permite a los operadores optimizar la producción para diversos materiales y aplicaciones, mejorando la precisión de las piezas y extendiendo la vida útil de la herramienta.
Aplicación: Compacto y versátil, el MSC-SV es ideal para estampado progresivo de alta velocidad, corte de precisión y operaciones de conformado complejas en las industrias automotriz, eléctrica, de electrodomésticos y metalmecánica en general.
DESCRIPCIÓN TÉCNICA DE LA PRENSA DE BASTIDOR EN C Y UN CIGÜEÑAL
Una prensa servomecánica con marco en C ofrece una poderosa combinación de accesibilidad, rigidez y control de movimiento programable, lo que la hace excepcionalmente adecuada para operaciones complejas de estampado y conformado. La estructura de marco en C de frente abierto proporciona un excelente acceso a las piezas para carga manual, alimentación automatizada y configuraciones progresivas de matrices, al tiempo que mantiene la resistencia necesaria para trabajos de alta precisión. Con la tecnología de servoaccionamiento, la serie MSC‑SV permite a los operadores programar completamente los perfiles de carrera, la velocidad de formación, las posiciones de permanencia y las velocidades de aproximación, lo que permite un control preciso sobre la calidad de las piezas y la vida útil de las herramientas. Este nivel de personalización admite operaciones complejas de conformado, corte de precisión y de múltiples etapas en aplicaciones automotrices, eléctricas, de electrodomésticos y de metalurgia en general. El resultado es una prensa altamente flexible que mejora la precisión, reduce los desechos y mejora la eficiencia general de la producción. Hemos preparado un guía completa de prensas con marco en C que puede explicar la estructura de este tipo de prensa en comparación con otras prensas.
El diseño de bastidor en C de una sola cigüeñal proporciona una combinación equilibrada de rigidez estructural, espacio compacto y entrega de fuerza constante, lo que la convierte en la arquitectura preferida para el estampado de alta velocidad y el trabajo de metales de precisión. El rígido marco en C minimiza la deflexión y al mismo tiempo mantiene un fácil acceso al área de la matriz, lo cual es especialmente valioso para líneas de estampado progresivo y entornos de herramientas de cambio rápido. El mecanismo de cigüeñal única garantiza un movimiento suave y repetible con un excelente paralelismo de corredera, lo que permite operaciones de conformado y corte de alta precisión. Esta configuración es ideal para fabricantes que necesitan una prensa confiable y que ocupe poco espacio y que pueda manejar ciclos de producción exigentes sin sacrificar la precisión. Cuando se combina con la tecnología servo, el diseño de cigüeñal única se vuelve aún más capaz y ofrece control de movimiento programable que mejora la calidad de las piezas y extiende la vida útil de la herramienta.
La serie MSC‑SV combina la resistencia comprobada de un bastidor en C rígido con tecnología avanzada de servoaccionamiento para ofrecer precisión, flexibilidad y eficiencia excepcionales. Los operadores pueden programar perfiles de carrera, incluida la velocidad, la permanencia y la velocidad de formación, para optimizar el rendimiento para diferentes materiales y requisitos de herramientas. Este nivel de control mejora la precisión de las piezas, reduce el desgaste de las herramientas y admite operaciones de conformado complejas. El servosistema también reduce el consumo de energía al funcionar solo cuando se requiere movimiento, lo que reduce la generación de calor y las demandas de mantenimiento. Compacto pero potente, el MSC‑SV es ideal para estampado progresivo de alta velocidad, corte de precisión y tareas de conformado complejas en las industrias automotriz, eléctrica, de electrodomésticos y metalmecánica en general. Con once tamaños estándar disponibles, la plataforma se adapta fácilmente a una amplia gama de necesidades de producción.
9 MODOS DE ESTAMPADO
Toma el control total
esto Prensa servo de bastidor en Cestá equipado con nueve modos de estampado incorporados, lo que permite a los operadores elegir la curva de movimiento óptima para cada aplicación. Esta versatilidad garantiza una precisión excepcional, una mayor eficiencia y un ahorro de energía optimizado en cada ciclo de producción.
SISTEMA DE SERVOACCIONAMIENTO
Gran precisión y eficiencia
Nuestro Prensa servo de bastidor en C El sistema proporciona una precisión excepcional en la posición de parada de la placa móvil y, al mismo tiempo, ofrece importantes ahorros de energía durante cada operación.
MAYOR VIDA ÚTIL
Temple de alta frecuencia
Usamos enfriamiento de alta frecuencia en nuestro prensa de bastidor en C guías deslizantes, logrando niveles de dureza superiores CDH 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03 mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
CONSIGA PIEZAS EN CUALQUIER LUGAR
Sistema de control de código abierto
Nuestro prensa de bastidor en C El sistema de control está construido utilizando Componentes de código abierto y fácilmente disponibles.. Nunca utilizamos piezas OEM hechas a medida que sean difíciles de conseguir o reemplazar.
RESISTENCIA Y RESISTENCIA AL DESGASTE
Engranaje helicoidal de bronce
en nuestro prensa de bastidor en C, engranajes helicoidales de bronce minimice el riesgo de convulsiones y realice ajustes de matriz más rápidos y suaves. el aleación de bronce y cobre (ZQSN10-1) Ofrece una durabilidad superior, extendiendo la vida útil en comparación con los engranajes helicoidales de hierro fundido tradicionales.
MÁS ESTAMPACIÓN
Menos incautación
Nuestro prensa de bastidor en C usa un asiento de bola de aleación de cobre sinterizado TM-3 en lugar de hierro fundido. el Aleación de cobre TM-3 proporciona una resistencia superficial de 1.000 kgf/cm², reduciendo el riesgo de agarrotamiento y extendiendo la vida útil de este componente.
MENOS DESGASTE
Mangas de cobre
Los manguitos de aleación de bronce y cobre están hechos de estaño, bronce fósforo ZQSN10-1 y son aproximadamente 1,5 veces más resistentes que el cobre BC6. El resultado es un desgaste reducido.
MÁS FUERTE Y MÁS GRANDE
Cigüeñal endurecido
Nuestro prensa de bastidor en C Los cigüeñales están hechos de alta resistencia. aleación 42CrMo y están diseñados más grandes que la mayoría para una durabilidad superior. Cada uno es forjado, tratado térmicamente e inspeccionado para detectar defectos, lo que resulta en una fuerza 1,3 veces mayor que el acero estándar 45 y reduce en gran medida el riesgo de rotura.
ENDURECIDO Y MÁS FUERTE
Dedal cromado
Nuestro prensa de bastidor en C los dedales son cromado con un acabado superficial entre Ra 0,4 y Ra 0,8, luego endurecido a CDH 48. Esto asegura un excelente sello de aceite y extiende la vida útil general del sistema de sellado.
MENOS DESGASTE EN LAS SUPERFICIES DE LOS DIENTES
Eje de engranaje endurecido
El eje del engranaje está hecho de una aleación 42CrMo de alta resistencia y todas las superficies de los dientes se tratan con una frecuencia intermedia, lo que aumenta la dureza. La ventaja de esto es un menor desgaste de las superficies de los dientes y una mayor precisión de engrane.
VIDA ÚTIL MEJORADA
Transmisión por engranajes templados de alta frecuencia
Usamos enfriamiento de alta frecuencia en nuestro prensa de bastidor en C transmisiones por engranajes, logrando niveles de dureza superiores CDH 48. La precisión del rectificado de rieles se mantiene por encima Ra 0,4, con una planitud promedio de 0,03 mm/m². El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
CORTINAS DE SEGURIDAD
La seguridad de los trabajadores no debería ser una opción para la prensa
tomamos seguridad del operador en serio, es por eso que cada Prensa servo de bastidor en C viene equipado con cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Estas cortinas de luz se integran perfectamente con otros sistemas de seguridad para garantizar la máxima protección del operador en todo momento.
MÁS ACEITE, MENOS DESGASTE
Tuberías de petróleo más grandes
Nuestro Prensa servo de bastidor en C usos Tubos de lubricación de cobre de 8 mm de diámetro. para garantizar una entrega constante de petróleo a todos los puntos críticos. El diseño más grande y de mayor calibre minimiza el riesgo de rotura y garantiza un flujo constante de lubricación en todo el sistema.
ESTRUCTURA OPTIMIZADA
Análisis de elementos finitos (FEA)
A través de Análisis de elementos finitos (FEA) de SolidWorks, nuestro Prensas con marco en C Están optimizados estructuralmente y refinados con precisión para lograr la máxima resistencia, estabilidad y rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
En la economía competitiva actual, los fabricantes deben operar de manera más eficiente y rentable que nunca. Nuestro Prensas con marco en C entregar el retorno de la inversión más alto en la industria, combinando calidad excepcional, características avanzadas y valor excepcional. Maquinaria de prensa de metal proporciona un rendimiento superior con una inversión razonable; en pocas palabras, ¡el máximo rendimiento por su inversión!
SERVICIO REMOTO
Podemos solucionar problemas de su prensa de forma remota desde nuestras instalaciones.
Nuestro Prensas servo con marco en C vienen equipados con un Unidad de conectividad remota, lo que permite a nuestros técnicos monitorear de forma remota el rendimiento de la prensa, realizar ajustes de programa o HMI y solucionar problemas directamente desde nuestro centro de servicio. El cliente simplemente conecta la unidad a Internet mediante un cable Ethernet; nosotros nos encargamos del resto.
COMPONENTES DE ALTA CALIDAD
Usamos componentes de marca que usted conoce, ya usa y en los que confía.
Nuestro prensa de bastidor en C está construido utilizando sólo la mejor calidad, componentes de código abierto que están disponibles localmente o a través de nuestra tienda de repuestos en línea. Nunca utilizamos componentes propietarios difíciles de encontrar, lo que garantiza un fácil mantenimiento y confiabilidad a largo plazo.
MONITOREO REMOTO DE LA INDUSTRIA 4.0
Supervise de forma remota el rendimiento de su prensa de estampado desde cualquier dispositivo.
Como opción, todos nuestros Prensas con marco en C puede equiparse con Sistemas de monitoreo remoto del desempeño de la Industria 4.0 con un tablero personalizado. Estos sistemas le permiten monitorear el rendimiento de la prensa en tiempo real y recibir alertas antes de que ocurran problemas. Las características incluyen recordatorios de mantenimiento basados en la condición, estadísticas de rendimiento de turnosy análisis de producción detallados. Minimice el tiempo de inactividad, evite fallas inesperadas y maximice la productividad, todo mientras monitorea su prensa de bastidor en C operaciones desde cualquier dispositivo, en cualquier parte del mundo.
OCHO TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponible desde 50 toneladas hasta 350 toneladas
| Artículo | modelo | Toneladas estadounidenses | Tamaño de corredera (pulg.) | Tamaño del refuerzo (pulg.) |
| Prensa de 50 toneladas | MSC-SV-50 | 50 | 22,0 x 13,4 x 2,4 | 33,5 x 17,3 x 3,1 |
| Prensa de 65 toneladas | MSC-SV-65 | 65 | 27,6 x 15,7 x 2,8 | 35,4 x 19,7 x 3,1 |
| Prensa de 85 toneladas | MSC-SV-85 | 85 | 30,3 x 16,5 x 2,8 | 39,4 x 21,7 x 3,5 |
| Prensa de 120 toneladas | MSC-SV-120 | 120 | 35,8 x 18,5 x 3,1 | 45,3 x 23,6 x 4,3 |
| Prensa de 175 toneladas | MSC-SV-175 | 175 | 39,0 x 21,7 x 3,5 | 49,2 x 31,5 x 5,5 |
| Prensa de 220 toneladas | MSC-SV-220 | 220 | 44,5 x 24,8 x 3,5 | 55,1 x 32,3 x 6,3 |
| Prensa de 285 toneladas | MSC-SV-285 | 285 | 49,2 x 27,6 x 3,9 | 59,1 x 33,1 x 7,1 |
| Prensa de 350 toneladas | MSC-SV-350 | 350 | 51,2 x 29,5 x 3,9 | 63,0 x 33,1 x 7,1 |
| Artículo | modelo | Toneladas Métricas | Tamaño de corredera (mm) | Tamaño del refuerzo (mm) |
| Prensa de 45 toneladas | MSC-SV-50 | 45 | 560x340x60 | 850x440x80 |
| Prensa de 60 toneladas | MSC-SV-65 | 60 | 700x400x70 | 900x500x80 |
| Prensa de 80 toneladas | MSC-SV-85 | 80 | 770x420x70 | 1000x550x90 |
| Prensa de 110 toneladas | MSC-SV-120 | 110 | 910x470x80 | 1150x600x110 |
| Prensa de 160 toneladas | MSC-SV-175 | 160 | 990x550x90 | 1250x800x140 |
| Prensa de 200 toneladas | MSC-SV-220 | 200 | 1130x630x90 | 1400x820x160 |
| Prensa de 260 toneladas | MSC-SV-285 | 260 | 1250x700x100 | 1500x840x180 |
| Prensa de 315 toneladas | MSC-SV-350 | 315 | 1300x750x100 | 1600x840x180 |
Aplicaciones de la prensa servomecánica de cigüeñal única con marco en C serie MSC‑SV
En la fabricación de automóviles, una prensa servo con marco en C se utiliza comúnmente para aplicaciones de estampado de uso liviano, como soportes, clips y componentes estructurales más pequeños.
Las aplicaciones típicas de prensas de estampado para automóviles incluyen:
Soportes automotrices
Componentes de montaje
Clips y sujetadores
Piezas estructurales ligeras
Componentes metálicos interiores
Los fabricantes de electricidad y electrónica utilizan la serie MSC‑SV para producir componentes complejos y de calibre delgado que requieren una precisión excepcional y bordes limpios. La carrera servocontrolada permite un conformado a baja velocidad, un corte a alta velocidad y un tiempo de permanencia controlado para materiales delicados como cobre, aluminio y aleaciones especiales. Esto hace que la prensa sea ideal para estampar terminales, conectores, placas de contacto, componentes de blindaje y piezas de microprecisión utilizadas en conjuntos de circuitos. El diseño de marco en C de frente abierto admite cambios rápidos de herramientas y una fácil integración con alimentadores de bobina o sistemas robóticos de recogida y colocación. Debido a que los componentes electrónicos a menudo requieren bordes sin rebabas y una precisión dimensional constante, el movimiento programable de la serie MSC-SV ayuda a los fabricantes a lograr una calidad superior en las piezas y al mismo tiempo prolongar la vida útil del troquel. Su flexibilidad lo convierte en un activo valioso para entornos de producción de alta precisión y mezcla alta.
La serie MSC‑SV es ideal para la fabricación de electrodomésticos y bienes de consumo, donde la calidad constante y la producción eficiente son esenciales. Su accionamiento servomecánico permite a los operadores optimizar el conformado de perfiles para materiales como acero inoxidable, aluminio y láminas metálicas revestidas comúnmente utilizadas en soportes, bisagras, cubiertas y herrajes internos de electrodomésticos. La estructura del marco en C proporciona una excelente accesibilidad para la carga manual o la alimentación automatizada, lo que la hace ideal para líneas de producción de volumen medio. Los fabricantes se benefician de la capacidad de la prensa para realizar operaciones de corte, perforación, doblado y estirado superficial de precisión con una variación mínima. La carrera programable también reduce el ruido y el consumo de energía, apoyando los objetivos de sostenibilidad modernos. Para los productores de electrodomésticos que buscan un rendimiento de conformado confiable y repetible, la serie MSC-SV ofrece un sólido equilibrio entre velocidad, precisión y eficiencia operativa.
Los talleres de fabricación de metales en general confían en la serie MSC‑SV por su versatilidad y capacidad para manejar una amplia gama de tareas de estampado y conformado. La corredera servoaccionada permite perfiles de movimiento personalizados que mejoran la calidad de las piezas y reducen el desgaste de las herramientas, lo que la hace ideal para producir soportes, clips, sujetadores, placas de montaje y herrajes estructurales. Su estructura compacta en forma de C se adapta bien a entornos de fabricación de uso mixto, mientras que el diseño de frente abierto admite cambios rápidos de matriz y diseños de flujo de trabajo flexibles. Ya sea que realice cortes de precisión, acuñación, estampado o conformado ligero, la prensa ofrece fuerza constante y precisión repetible. Los fabricantes aprecian su capacidad para adaptarse a diferentes materiales y espesores, lo que la convierte en una máquina confiable tanto para aplicaciones de producción continua como de tiradas cortas.
La serie MSC‑SV destaca en aplicaciones de estampado progresivo donde la velocidad, la sincronización y la precisión son esenciales. Su accionamiento servomecánico permite a los operadores programar aceleración, desaceleración, permanencia y velocidad de formado para satisfacer los requisitos de troqueles complejos de varias etapas. Esto da como resultado transiciones más suaves entre estaciones, cargas de impacto reducidas y una mayor longevidad de la herramienta. El diseño rígido del marco en C mantiene un excelente paralelismo de corredera, lo que garantiza una calidad constante de las piezas incluso con velocidades de carrera altas. Los fabricantes utilizan esta prensa para producir componentes de gran volumen, como terminales, soportes, carcasas pequeñas y piezas metálicas de precisión. Su capacidad para integrarse perfectamente con alimentadores de bobinas, enderezadores y sistemas de transferencia automatizados lo convierte en una excelente opción para entornos de producción de alta velocidad y alta eficiencia.
Para aplicaciones que requieren bordes limpios y precisos y una formación mínima de rebabas, la serie MSC‑SV proporciona el movimiento controlado necesario para un corte de precisión. El servoaccionamiento permite a los operadores reducir la velocidad del corredera durante la fase de corte, lo que reduce el impacto y mejora la calidad del borde. Esto hace que la prensa sea ideal para producir componentes de calibre fino, contactos eléctricos, cuñas, arandelas e inserciones metálicas de precisión. La estructura del marco en C garantiza una excelente visibilidad y accesibilidad durante la configuración, mientras que la carrera programable mejora la repetibilidad en tiradas de producción largas. Los fabricantes se benefician de un menor desgaste de las herramientas, una mayor precisión dimensional y menores tasas de desperdicio. Ya sea que trabaje con acero, aluminio, cobre o aleaciones especiales, la serie MSC‑SV ofrece el rendimiento de vanguardia necesario para operaciones de corte exigentes.
La serie MSC‑SV es muy eficaz para operaciones de perforación y punzonado que requieren una fuerza constante y una alineación precisa. El accionamiento servomecánico proporciona un movimiento suave y un impacto controlado, lo que reduce la tensión en las herramientas y mejora la calidad del orificio. Esto hace que la prensa sea ideal para producir componentes con múltiples orificios, ranuras o recortes, como soportes, terminales eléctricos, herrajes para electrodomésticos y clips para automóviles. El diseño de marco en C de frente abierto permite un fácil manejo de piezas y cambios rápidos de matrices, lo que admite flujos de trabajo tanto manuales como automatizados. Los fabricantes aprecian la capacidad de la prensa para mantener tolerancias estrictas y una precisión repetible, incluso durante la producción de gran volumen. Su flexibilidad y precisión lo convierten en una solución confiable para cualquier operación que implique realizar agujeros de alta precisión.
La serie MSC‑SV es ideal para aplicaciones de conformado ligero y embutición superficial donde el movimiento controlado y la fuerza constante son esenciales. La corredera servoaccionada permite a los operadores ajustar con precisión la velocidad de formación y el tiempo de permanencia, reduciendo las arrugas, el desgarro y la distorsión del material. Esto hace que la prensa sea ideal para producir copas, carcasas, recintos, soportes y componentes de chapa metálica poco profundos. La estructura rígida del marco en C proporciona una excelente estabilidad, mientras que la carrera programable mejora la repetibilidad y la calidad de las piezas. Los fabricantes se benefician de un menor desgaste de las herramientas, una mejor consistencia del conformado y la capacidad de adaptar la prensa a diferentes materiales y espesores. Su combinación de precisión y flexibilidad lo convierte en una herramienta valiosa para operaciones de conformado ligero en múltiples industrias.
Esta máquina también se conoce comúnmente como prensa servo Gap Frame debido a su estructura frontal abierta. El diseño de marco hueco permite a los operadores colocar fácilmente materiales y herramientas, lo que mejora la eficiencia en entornos de producción de tiradas cortas y de alta mezcla.
Las aplicaciones típicas de prensas servo con marco hueco incluyen:
Operaciones de carga manuales
Producción con cambio rápido de matrices
Trabajo de prototipos y lotes pequeños.
Líneas de estampado flexibles
Configuraciones de operaciones múltiples
En muchas industrias, esta máquina se conoce simplemente como prensa de estampado. Se utiliza para dar forma o cortar chapa metálica mediante troqueles, lo que lo convierte en una pieza central del equipo en los entornos de fabricación modernos.
Las aplicaciones típicas de las prensas de estampado incluyen:
Piezas de chapa
Soportes y clips
Cerramientos y carcasas
Pequeños componentes estructurales
Productos estampados en general.
Una prensa servo de cigüeñal única con marco en C también se usa ampliamente como prensa punzonadora para crear orificios, ranuras y recortes en materiales laminados. Su velocidad y precisión lo hacen ideal para operaciones de punzonado repetitivas.
Las aplicaciones típicas de punzonadoras incluyen:
Perforación de agujeros
Operaciones de ranurado
Perforación de chapa
Componentes del panel eléctrico
Piezas de hardware
Como prensa de corte, esta máquina se utiliza para cortar piezas planas de chapa con alta repetibilidad. El movimiento servo mejora la calidad y la consistencia de los bordes, especialmente en la producción de gran volumen.
Las aplicaciones típicas de la prensa de corte incluyen:
Espacios en blanco planos de metal
Componentes cortados con precisión
Piezas preformadas
Procesamiento de chapa
Producción de piezas en bruto de gran volumen
El sistema de control servoaccionado permite que esta máquina funcione como una prensa de estampado de precisión, donde los perfiles de movimiento se pueden optimizar para lograr precisión, repetibilidad y reducir la tensión del material.
Las aplicaciones típicas de prensas de estampado de precisión incluyen:
Componentes de tolerancia estricta
Estampado de material fino
Soportes de precisión
Partes electronicas
Componentes acabados de alta calidad.
En la fabricación de productos electrónicos, esta máquina se utiliza a menudo como prensa de estampado electrónico para producir componentes pequeños e intrincados que requieren alta precisión y repetibilidad.
Las aplicaciones típicas de prensas de estampado electrónico incluyen:
Conectores y terminales
Componentes de blindaje
Pequeñas carcasas estampadas
Piezas electrónicas de precisión.
Componentes micrometálicos
Preguntas frecuentes sobre la prensa servo de cigüeñal única con marco en C
A: Una prensa servomecánica proporciona mucho mayor control, flexibilidad y eficiencia en comparación con una prensa tradicional impulsada por volante. En lugar de estar bloqueado en un perfil de carrera fijo, el servosistema permite a los operadores programar el movimiento del carro, la velocidad de formación, el tiempo de permanencia y la velocidad de aproximación. Esto mejora la calidad de las piezas, reduce las cargas de impacto y prolonga la vida útil de la herramienta. Las prensas servo también ofrecen par máximo a bajas velocidades, lo que permite operaciones de conformado lento que son imposibles con las prensas mecánicas convencionales. El consumo de energía es menor porque el motor sólo funciona cuando se requiere movimiento. Para los fabricantes que buscan precisión, repetibilidad y optimización de procesos, una prensa servomecánica ofrece una solución moderna y de alto rendimiento que se adapta a una amplia gama de aplicaciones de estampado y conformado.
R: Un diseño de biela única con estructura en C proporciona un equilibrio ideal entre rigidez, accesibilidad y tamaño compacto. La estructura frontal abierta permite un fácil acceso al área del troquel, lo que la hace perfecta para troqueles progresivos, herramientas de tiradas cortas y sistemas de alimentación automatizados. El mecanismo de cigüeñal única garantiza un movimiento deslizante uniforme y suave con un paralelismo excelente, lo que permite operaciones de estampado, corte y perforación de alta precisión. Este diseño es especialmente valioso en entornos donde los cambios rápidos de herramientas, la visibilidad del operador y el flujo de trabajo eficiente son prioridades. Para los fabricantes que necesitan una prensa confiable y eficiente en el espacio que mantenga la precisión en tiradas de producción largas, la configuración de cigüeñal única con marco en C es una opción comprobada y rentable.
A:La serie MSC‑SV es compatible con una amplia gama de herramientas utilizadas en estampado, conformado y trabajo de metales de precisión. Esto incluye matrices progresivas, matrices compuestas, matrices de corte, herramientas de perforación, herramientas de doblado, matrices de embutición poco profundas y herramientas personalizadas de múltiples etapas. El movimiento servo programable permite que la prensa se adapte a diferentes requisitos de conformado, lo que la hace adecuada para materiales de calibre fino, aceros de alta resistencia, cobre, aluminio y aleaciones especiales. La estructura rígida del marco en C mantiene una excelente alineación, lo que garantiza un rendimiento constante del troquel y una mayor vida útil de la herramienta. Ya sea que la aplicación implique producción a alta velocidad o conformado delicado, la serie MSC‑SV proporciona el control y la estabilidad necesarios para un rendimiento confiable de las herramientas.
A: Sí, la serie MSC‑SV está diseñada para una integración perfecta con los sistemas de automatización modernos. Su diseño de marco en C de frente abierto proporciona un excelente acceso para alimentadores de bobinas, enderezadores, alimentadores de rollos servos, sistemas de transferencia y carga o descarga robótica. El servo movimiento programable permite una sincronización precisa con equipos externos, mejorando los tiempos de ciclo y reduciendo los errores de manipulación. Los fabricantes pueden configurar fácilmente la prensa para líneas de estampado progresivo totalmente automatizadas o flujos de trabajo híbridos que combinen operaciones manuales y automatizadas. Esta flexibilidad hace que la serie MSC‑SV sea una excelente opción para instalaciones que buscan aumentar el rendimiento, reducir los costos de mano de obra y mantener una calidad constante de las piezas mediante la producción automatizada.
A: La serie MSC‑SV sirve a una amplia gama de industrias que requieren estampado de precisión, producción de alta velocidad y control de conformado programable. Los proveedores de automóviles lo utilizan para soportes, clips, terminales y componentes estructurales livianos. Los fabricantes de electricidad y electrónica confían en él para conectores, placas de contacto y estampados de calibre fino. Los productores de electrodomésticos y bienes de consumo lo utilizan para bisagras, soportes, carcasas y herrajes internos. Los talleres de fabricación de metales en general valoran su versatilidad para cortar, perforar, doblar y conformar a poca profundidad. Debido a que el servosistema se adapta a diferentes materiales y requisitos de herramientas, la prensa es adecuada tanto para producción de gran volumen como para entornos de alta mezcla donde la flexibilidad y la precisión son esenciales.
R: Sí: las prensas servomecánicas de cigüeñal única con estructura en C, como la serie MSC-SV, están disponibles para fabricantes en los Estados Unidos, Canadá y México. Los clientes de América del Norte se benefician del acceso a líneas de prensas servomecánicas con soporte regional, incluidos modelos de cigüeñal simple y doble con marco en C, así como prensas servo de montantes rectos. Estas máquinas están diseñadas para industrias como la automotriz, aeroespacial, electrónica, de electrodomésticos y metalurgia en general, donde la precisión y la programabilidad son esenciales. El abastecimiento de prensas en América del Norte garantiza tiempos de entrega más rápidos, un acceso más fácil a los técnicos de servicio y una disponibilidad confiable de piezas, todo lo cual reduce el tiempo de inactividad y mejora la productividad a largo plazo. Para los fabricantes que buscan tecnología de conformado avanzada con un sólido soporte regional, las prensas servomecánicas suministradas en Norteamérica ofrecen una solución confiable y de alto rendimiento.
