Prensa de montantes rectos con dos puntos y servohidráulica
Prensa de montantes rectos con dos puntos y servohidráulica
Precisión prensa servomecánica para alta precisión conformado de metales

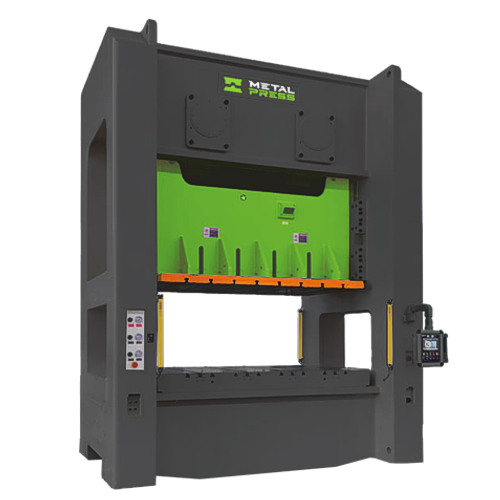

ElDoble punto recto sided Servo Presses una prensa servomecánica de alta precisión diseñado para aplicaciones conformado de metales exigentes que requieren una precisión superior, repetibilidad y control de procesos. Usando tecnología avanzada de conducción de servo, esta prensa ofrece carrera totalmente programable, velocidad y características de morada, mucho más allá de las capacidades de las prensas mecánicas convencionales.
Diseñado para la producción de alto volumen y alta precisión, esta prensa sevo de lado derecho es ideal para aplicaciones automotrices, de aparato, eléctricas y generales estampado de metales donde la consistencia dimensional, la protección de la muerte y la eficiencia energética son críticas. Para los compradores que comparan las prensas mecánicas de servo, este diseño de doble punta de lado derecho proporciona una plataforma industrial prensa servomecánica para los moldes anchos, carga equilibrada, movimiento corredera programable, y estampado de alto volumen repetible.
VISTA TÉCNICA
Una prensa de Servo Straight-Sided es diseñada para aplicaciones que exigen una rigidez excepcional, una distribución equilibrada de la fuerza y un paralelismo corredera preciso. El marco de lado derecho elimina la deflexión angular, mientras que el sistema de unidad de doble punto aplica fuerza uniformemente a través de corredera, lo que lo hace ideal para mayores mueres, partes más amplias y herramental multietapa. La tecnología Servo añade otra capa de capacidad permitiendo a los operadores programar perfiles personalizados carrera, formando velocidades, posiciones de morada y distancias de aproximación. Esto mejora la calidad de parte, reduce las cargas de choque y extiende la vida útil de las herramientas. Los fabricantes eligen esta prensa cuando necesitan una plataforma de alto rendimiento capaz de ofrecer una precisión consistente a través de la estampación exigente, troquelado y la formación de operaciones, especialmente donde la alineación de la muerte y la rigidez estructural son críticas.
Una prensa servo de doble punto y lado derecho ofrece varias ventajas para los fabricantes que requieren la máxima estabilidad, precisión y control de formación programable. El sistema de accionamiento de doble punto garantiza incluso la distribución de fuerza en la corredera, reduciendo la deflexión y mejorando la consistencia dimensional, especialmente importante para los componentes más amplios y medianos a grandes. El marco recto proporciona una rigidez superior en comparación con los diseños de C‐frame, manteniendo una alineación perfecta bajo carga. La unidad de servo aumenta la flexibilidad permitiendo a los operadores a la velocidad de formación fina, tiempo de mantenimiento y los perfiles carrera para satisfacer las necesidades de cada trabajo. Esta combinación de fuerza estructural y control de movimiento avanzado hace que la prensa de servo de doble punta derecha sea ideal para la precisión troquelado, estampación progresiva y aplicaciones de formación complejas.
Este Double‐Point Straight-Sided Servo Press combina un marco rígido de lado derecho, sistema de unidad de doble punto y control avanzado de movimiento servo para ofrecer un rendimiento de formación excepcional. La arquitectura de doble punta garantiza una distribución equilibrada de la fuerza y un paralelismo corredera mejorado, lo que lo hace ideal para aplicaciones de sellado de precisión y herramental más grandes. El sistema servo permite a los operadores programar longitud de carrera, formando velocidad, posiciones de morada y velocidad de aproximación, permitiendo un rendimiento optimizado para una amplia gama de materiales y procesos. Otras características pueden incluir motores de alta eficiencia, protección de sobrecarga, sistemas de lubricación de precisión y compatibilidad con alimentadores de bobinas y equipo de automatización. Los fabricantes se benefician de mejorar la calidad de la pieza, reducir la chatarra, ampliar la vida útil de las herramientas y reducir el consumo de energía. Esta prensa está diseñada para operaciones que requieren precisión repetible y capacidad de formación flexible y de alto rendimiento.

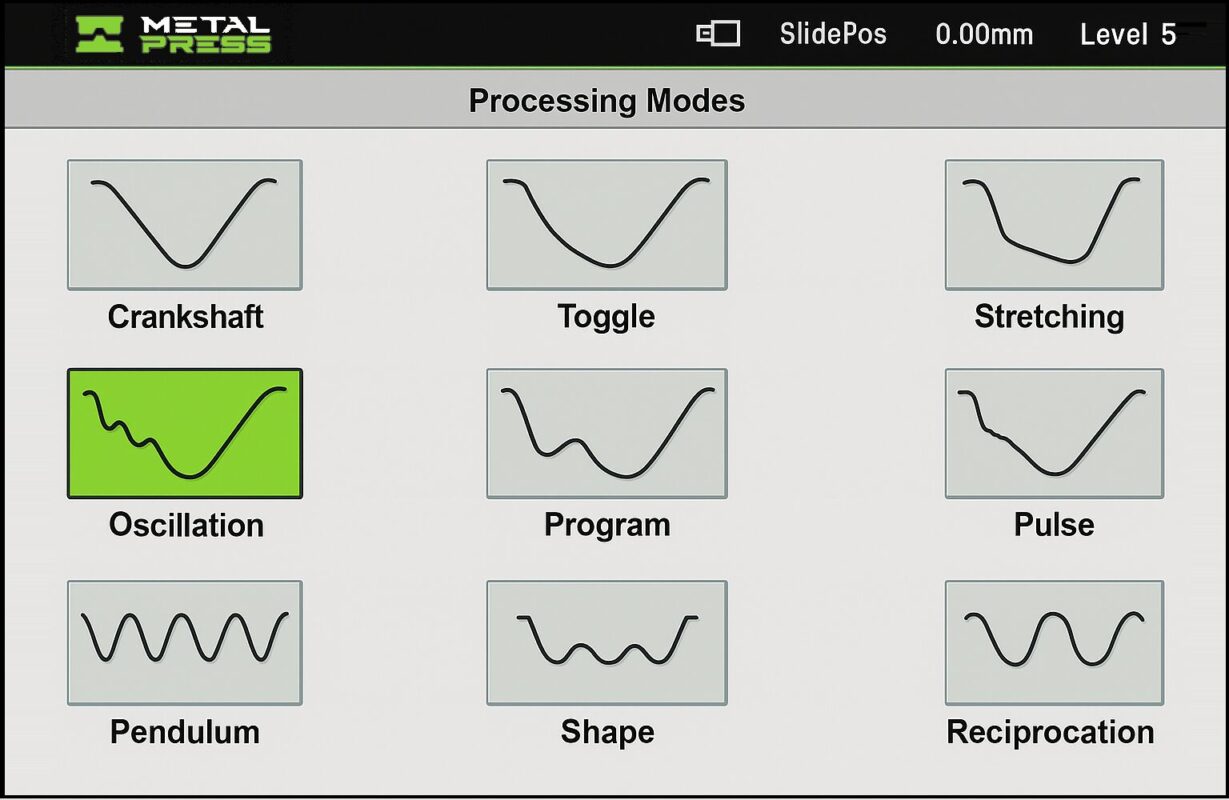

9 MODES STAMPING
Tome control completo
Esta prensa de servo está equipada con 9 modos de estampación incorporados, permitiendo a los usuarios seleccionar la curva de movimiento más adecuada para cada aplicación. Esto garantiza una alta precisión, una mayor eficiencia y un ahorro energético optimizado.
SERVO DRIVE SYSTEM
Mayor precisión y eficiencia
Nuestro sistema servo permite una mayor precisión de la posición de parada plato móvil y ofrece ahorros energéticos muy significativos.
Consigue PARTES
Sistema de control de código abierto
Nuestros sistemas de control están fabricados con componentes de código abierto y disponibles. No usamos piezas OEM hechas a medida.

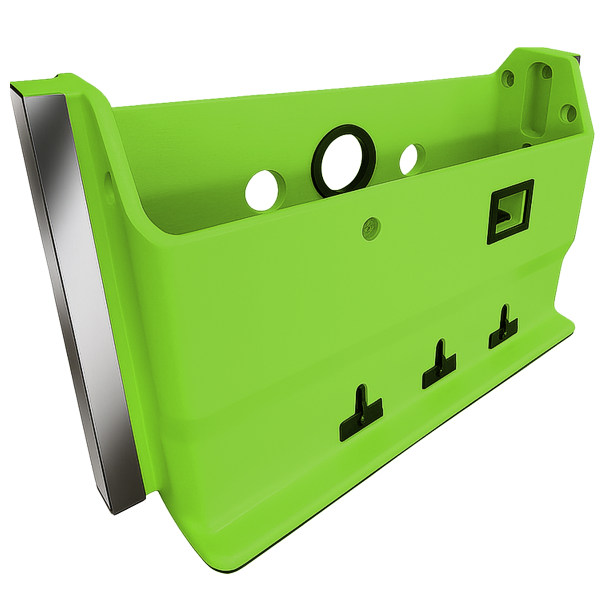

IMPROVED SERVICIO LIFE
Alta Fequency Quenching
Utilizamos una alta frecuencia quenching en nuestras guías corredera que alcanzan más de HRC 48. La molienda de la bobina está por encima de la RA 0.4 y la plana media es 0.03 mm/m2. El resultado se reduce el desgaste, la precisión sostenida y la vida útil más larga.
FORTALECIMIENTO DE LA RESISTENCIA
Bronze Worm Gear
Los engranajes de gusano Bronce reducen la probabilidad de convulsión y reducen enormemente el proceso de ajuste de la muerte. La aleación de cobre de bronce (ZQSN10-1) extiende la vida útil en comparación con los engranajes de gusano de hierro fundido.
Más STAMP
Menos Seizing
Usamos un asiento de bola de aleación de cobre sinterizado TM-3 en lugar de fundición de hierro. La aleación de cobre TM-3 tiene una fuerza de superficie de 1000 kgf/C m2. Esta aleación reduce la probabilidad de incautación y al mismo tiempo extiende la vida útil de esta parte.
LESS WEAR AND TEAR
Copper Sleeves
Las mangas de aleación de cobre de bronce están hechas de Tin, Phosphorus Bronce ZQSN10-1 y son aproximadamente 1,5 veces más fuertes entonces sólo cobre BC6. El resultado se reduce el desgaste.
STRONGER AND BIGGER
cigüeñal endurecido
Nuestros crankshafts están hechos de alta resistencia 42 aleación CrMo y son más grandes que la mayoría. Son forjados, tratados de calor e inspeccionados por flujos. El resultado es que la fuerza es 1.3 veces mayor que la de 45 acero y la ruptura se reduce.
HARDENED AND STRONGER
Chromium Plated Thimble
Nuestros thimbles son cromo plateado con una superficie entre RA 0.4 y RA 0.8. They are then hardened to HRC 48. Esto proporciona un excelente sello de aceite para garantizar la vida de sellado.
LESS WEAR ON TOOTH SURFACES
Hardened Gear Shaft
El eje de engranaje está hecho de alta resistencia 42CrMo aleación y todas las superficies dentales se tratan con frecuencia intermedia que aumenta la dureza. La ventaja de esto es menos desgaste en las superficies dentales y mayor precisión de meshing.
IMPROVED SERVICIO LIFE
Alta Frecuencia Quenched Gear Drive
Utilizamos una alta frecuencia quenching en nuestras unidades de engranajes que alcanzan más de HRC 48. La molienda de la bobina está por encima de la RA 0.4 y la plana media es 0.03 mm/m2. El resultado se reduce el desgaste, la precisión sostenida y la vida útil más larga.
SAFETY LIGHT CURTAINS
La seguridad del trabajador no debe ser una opción para una prensa
Somos muy serios con la seguridad de los trabajadores. Por eso todas nuestras prensas incluyen cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Las cortinas de luz trabajan junto con las otras características de seguridad para garantizar la seguridad del trabajador en todo momento.
Más ACEITE, MENOS WEAR
Pipa de aceite más grande
Utilizamos tubos de lubricación de cobre de 8 mm de diámetro para asegurar una lubricación adecuada en todos los puntos críticos. Las tuberías de calibre más grandes y superiores reducen la posibilidad de romper y asegurar un flujo constante de aceite.
ESTRUCTURA OPTIMIZADA
Análisis de Elementos Finitos (FEA)
Mediante el análisis de elementos finitos SolidWorks (FEA) optimizamos la estructura de prensa y refinamos el diseño para un máximo rendimiento.
DEL ALTO COMISIONADO
Te damos más presión por tu dinero.
Para ser competitiva la economía actual requiere que las manufacturas ejecuten sus operaciones más eficientemente y cuestan eficazmente que nunca antes. Ofrecemos el mayor ROI (retorno a la inversión) en la industria. MetalPress le da productos de alta calidad para una inversión razonable y con más características que cualquier otra empresa. ¡Simplemente ponte, te damos el mayor golpe por tu dinero!
REMOTE SERVICIO
Podemos solucionar remotamente su prensa de estampado desde nuestra instalación.
Nuestras Prensas de Servo Sidido de Doble Punto incluyen una Unidad de Conectividad Remota que permite a nuestros técnicos de prensa revisar remotamente el rendimiento de la prensa, hacer cualquier cambio necesario en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente sólo es necesario para conectar la unidad a Internet a través de un cable Ethernet. Nos ocupamos del resto.
HIGH QUALITY COMPONENTS
Utilizamos componentes de marca que usted sabe, ya utiliza y confía.
Utilizamos sólo los componentes de mejor calidad que son de código abierto, y fácilmente disponibles localmente en su área, o desde nuestra tienda de piezas en línea. No utilizamos ningún elemento imposible para encontrar componentes propietarios.
INDUSTRY 4.0 REMOTE MONITORING
Monitoree remotamente su rendimiento de prensa Servo desde cualquier dispositivo.
Como opción, todas nuestras prensas están disponibles con unidades de monitoreo de rendimiento remoto Industry 4.0 que cuentan con un panel personalizado. No sólo puede monitorear el rendimiento de la prensa, pero puede ser notificado antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turno. Minimizar el impacto de las emergencias y maximizar las horas de prensa y la productividad. Supervise lo que está pasando con la prensa de estampado y su eficiencia de producción de cualquier dispositivo, en cualquier lugar del mundo.
EIGHT STANDARD SIZES
Gama flexible de aplicaciones.
Disponible a partir de 175 toneladas hasta 880 toneladas, la serie MDE-SV de Double Point Straight Sided Servo Presses puede manejar cualquier aplicación.
| Modelo | US Tons | corredera Tamaño (in) | Bolster Size (in) |
| MDE-SV-175 | 175 | 55.1 x 22.8 | 63,0 x 27,6 |
| MDE-SV-220 | 220 | 72,8 x 29,5 | 86,6 x 37,0 |
| MDE-SV-275 | 275 | 82,7 x 35,4 | 94,5 x 39,4 |
| MDE-SV-330 | 330 | 86,6 x 35,4 | 98,4 x 39,4 |
| MDE-SV-440 | 440 | 94,5 x 35,4 | 106,3 x 39,4 |
| MDE-SV-550 | 550 | 98,4 x 39,4 | 110.2 x 43.3 |
| MDE-SV-660 | 660 | 114,2 x 47,2 | 126.0 x 47.2 |
| MDE-SV-880 | 880 | 133,9 x 55,1 | 141,7 x 55,1 |
| Modelo | Toneladas métricas | corredera Tamaño (mm) | Bolster Size (mm) |
| MDE-SV-175 | 160 | 1400 x 580 | 1600 x 700 |
| MDE-SV-220 | 200 | 1850 x 750 | 2200 x 940 |
| MDE-SV-275 | 250 | 2100 x 900 | 2400 x 1000 |
| MDE-SV-330 | 300 | 2200 x 900 | 2500 x 1000 |
| MDE-SV-440 | 400 | 2400 x 900 | 2700 x 1000 |
| MDE-SV-550 | 500 | 2500 x 1000 | 2800 x 1100 |
| MDE-SV-660 | 600 | 2900 x 1200 | 3200 x 1200 |
| MDE-SV-880 | 800 | 3400 x 1400 | 3600 x 1400 |
Aplicaciones de la prensa Servo de punta doble
La prensa de Servo Straight-Sided es ideal para componentes automotrices que requieren una rigidez excepcional, estabilidad de gran tamaño y distribución precisa de fuerza. El sistema de accionamiento de doble punto aplica fuerza uniformemente a través del corredera, lo que lo hace perfecto para estampación de soportes medianos a grandes, refuerzos, miembros cruzados, componentes de batería EV y estampaciones estructurales. El marco recto elimina la deflexión angular, asegurando una precisión consistente incluso bajo altas cargas. El control de movimiento de Servo permite a los operadores mejorar la velocidad de formación, morar y los perfiles corredera para mejorar la calidad de la pieza y ampliar la vida útil. Los proveedores automotriz confían en esta prensa para mueres progresivas, troquelado de precisión, y formando operaciones donde la consistencia dimensional es crítica.
Los fabricantes de electricidad y electrónica utilizan esta prensa para producir componentes medianos que requieren bordes limpios, tolerancias estrictas y precisión dimensional consistente. El marco recto y la unidad de doble punto aseguran un movimiento corredera estable a través de herramental más ancho, lo que lo hace ideal para recintos de estampación, carcasas terminales, componentes de blindaje y hardware eléctrico de calibre medio. El sistema servo permite la formación de velocidad lenta, la morada controlada y perfiles de corte optimizados para aleaciones de cobre, aluminio y especialidad. Esta prensa se integra fácilmente con alimentadores de bobinas y sistemas de manipulación robótica, soportando entornos de producción de alto volumen donde la precisión y repetibilidad son esenciales.
El Double‐Point Straight-Sided Servo Press está bien adaptado para el uso y fabricación de bienes de consumo, donde los componentes medianos requieren presión de formación uniforme y alineación corredera estable. Su sistema de tracción rígida y de doble punto lo hacen ideal para estampar viviendas, marcos, soportes, cubiertas y hardware interno. El movimiento controlado por servo permite a los operadores optimizar los perfiles de formación para acero inoxidable, aluminio y chapa recubierta. Los fabricantes se benefician de la reducción de la chatarra, la mejora de la calidad de la superficie y la precisión de la pieza consistente en largas carreras de producción. Esta prensa es una opción fuerte para líneas de producción de implementos de volumen medio que exigen fiabilidad y precisión.
El Double‐Point Straight-Sided Servo Press destaca en aplicaciones progresivas de estampación de mueres que requieren una amplia distribución de la fuerza, y una precisión de alta velocidad. La unidad de doble punto garantiza un excelente paralelismo corredera, reduciendo el desgaste de las herramientas y mejorando la consistencia de las piezas en operaciones multietapa. El control de movimiento de Servo permite a los operadores programar aceleración, desaceleración, morar y formando velocidad para satisfacer las necesidades de complejo progresivo herramental. Esto resulta en transiciones más suaves entre estaciones y cargas de choque reducidas. La prensa se integra perfectamente con alimentadores de bobinas, enderezadores y sistemas de transferencia automatizados, lo que lo hace ideal para líneas de estampación progresiva de alto volumen.
Para aplicaciones de troquelado de precisión que implican componentes medianos a grandes, la prensa de servo de doble punto recto proporciona la rigidez y el movimiento controlado necesario para bordes limpios y precisos. La unidad de doble punto minimiza la deflexión corredera, garantizando un rendimiento de corte consistente en toda la superficie de la matriz. El control de Servo permite a los operadores frenar la corredera durante la fase de corte, reduciendo el choque y mejorando la calidad del borde. Esto hace que la prensa sea ideal para producir placas, soportes, insertos estructurales, lavadores y componentes de precisión de calibre medio. Los fabricantes se benefician de un desgaste reducido de herramientas, una precisión dimensional mejorada y tasas de chatarra más bajas.
La prensa de Servo Straight-Sided es altamente eficaz para las operaciones de perforación y punzonado que requieren una alineación precisa y una fuerza consistente a través de herramental más ancho. El sistema de accionamiento de doble punto garantiza un movimiento estable corredera, reduciendo el estrés en herramental y mejorando la calidad del agujero. Esto lo hace ideal para componentes con múltiples agujeros, ranuras o recortes, tales como soportes, carcasas eléctricas, hardware de aplicación, y sellos automotrices. El sistema servo permite un impacto controlado y perfiles de corte optimizados, potenciando la consistencia de piezas y reduciendo el desgaste de herramientas. Su marco rígido soporta flujos de trabajo manuales y automatizados.
Esta prensa está bien adaptada para aplicaciones de formación de profundidad media donde la fuerza equilibrada y el movimiento corredera estable son esenciales. La unidad de doble punto proporciona una estabilidad superior corredera, reduciendo el riesgo de arrugar, desgarrar o de forma desigual. El control de movimiento Servo permite a los operadores a una velocidad de formación fina, tiempo de mantenimiento, y la posición corredera para combinar el comportamiento material. Esto hace que la prensa sea ideal para producir viviendas, recintos, tazas poco profundas y componentes de chapa formada. Los fabricantes se benefician de mejorar la consistencia de la formación, reducir el desgaste de las herramientas y la capacidad de adaptar la prensa a diferentes materiales y espesores.
Las tiendas de fabricación general valoran la prensa de Servo de doble poción Straight-Sided por su versatilidad y capacidad para manejar una amplia gama de tareas de estampación y formación medianas a grandes. La unidad de doble punto garantiza una entrega estable y equilibrada de fuerza, lo que lo hace ideal para producir soportes, placas, marcos, hardware de montaje y componentes estructurales. El sistema servo permite a los operadores personalizar los perfiles carrera para troquelado, doblado, acuñado, emboscada y operaciones de formación controladas. El marco recto garantiza una precisión constante, mientras que el sistema servo aumenta la flexibilidad tanto para la producción corta como continua. Su combinación de rigidez, precisión y programabilidad lo convierte en una máquina confiable para entornos modernos de fabricación.
Preguntas frecuentes sobre la prensa de Servo de punta doble
Una prensa de servo de doble punta derecha proporciona estabilidad corredera superior, paralelismo mejorado y distribución de fuerza equilibrada a través de herramental más ancho. Con dos puntos de conexión que conducen la corredera, la fuerza se aplica uniformemente, reduciendo el tipping, minimizando la deflexión y mejorando la precisión dimensional, especialmente importante para componentes medianos a grandes. El marco recto elimina la distorsión angular bajo carga, garantizando una alineación consistente en todo la carrera. Cuando se combina con el control de movimiento servo, la prensa permite a los operadores programar la velocidad, morar y los perfiles carrera para un rendimiento optimizado. Esto resulta en bordes más limpios, desgaste reducido de herramientas y mayor consistencia de piezas. Los fabricantes eligen prensas de doble punto cuando necesitan una plataforma rígida y de alta precisión capaz de soportar más grandes dies y aplicaciones de sellado más exigentes.
Esta prensa es ideal para componentes medianos a grandes que requieren una presión de formación uniforme, estabilidad de cama ancha y precisión consistente en herramental más grande. Las aplicaciones comunes incluyen soportes automotrices, refuerzos, componentes de batería EV, marcos de electrodomésticos, recintos eléctricos y hardware estructural. El sistema de unidad de doble punto garantiza un movimiento corredera estable, lo que hace que sea especialmente eficaz para las operaciones progresivas de dies, piezas de agujeros múltiples y troquelado de precisión. La unidad de servo permite a los operadores formar velocidad, morar y perfiles carrera para troquelado, perforación, doblado, acuñado y forma controlada. Ya sea trabajando con aleaciones de acero, aluminio, cobre o especialidad, esta prensa ofrece la precisión y repetibilidad necesarias para entornos de producción exigentes.
Sí — la prensa de Servo Straight-Sided de Doble Potura está diseñada para una integración perfecta con sistemas de automatización modernos. Su marco rígido proporciona una plataforma estable para alimentadores de bobinas, enderezadores, servo alimentadores de rodillos, sistemas de transferencia y carga o descarga robótica. El movimiento servo programable permite una sincronización precisa con equipos de automatización externa, mejorando los tiempos de ciclo y reduciendo errores de manejo. Esto hace que la prensa sea ideal para líneas de estampación progresiva de alto volumen, así como flujos de trabajo híbridos que combinan operaciones manuales y automatizadas. Los fabricantes se benefician del aumento de rendimiento, reducción de costos de trabajo y calidad de parte consistente. La rigidez y la servo flexibilidad de la prensa lo convierten en una base sólida para entornos de producción totalmente automatizados.
A:
Sí — el Single‐Point Straight-Sided Servo Press está diseñado para una integración perfecta con sistemas de automatización modernos. Su marco lateral derecho proporciona una plataforma estable y rígida para alimentadores de bobinas, enderezadores, servo alimentadores de rodillos, sistemas de transferencia y carga o descarga robótica. El movimiento servo programable permite una sincronización precisa con equipos de automatización externa, mejorando los tiempos de ciclo y reduciendo errores de manejo. Esto hace que la prensa sea ideal para líneas de estampación progresiva de alto volumen, así como flujos de trabajo híbridos que combinan operaciones manuales y automatizadas. Los fabricantes se benefician del aumento de rendimiento, reducción de costos de trabajo y calidad de parte consistente. La rigidez y la servo flexibilidad de la prensa lo convierten en una base sólida para entornos de producción totalmente automatizados.
Sí — las prensas de servo de doble punto y lado derecho están disponibles para clientes de todo Estados Unidos, Canadá y México. Muchos fabricantes de América del Norte confían en este tipo de prensa para la estampación de precisión mediana a mayor, trabajo de molde progresivo y aplicaciones de formación avanzada que requieren una precisión y repetibilidad excepcionales. La disponibilidad regional garantiza una entrega más rápida, un apoyo técnico fiable y un fácil acceso a las piezas de repuesto, lo que ayuda a reducir el tiempo de inactividad y mejorar la productividad a largo plazo. Los clientes pueden elegir entre múltiples capacidades tonelaje, tamaños de cama, longitudes carrera y opciones de automatización para satisfacer sus necesidades de producción. Para las instalaciones que buscan una prensa servo de alto rendimiento con fuerte apoyo regional, las prensas de lado derecho suministradas por Norteamérica ofrecen una solución confiable y eficiente.
WHITEPAPER PRESS
Examinar varias tecnologías de prensa
Las diferencias entre Prensas mecánicas, hidráulicas, servo mecánicas, servo hidráulicas y servo eléctricas
Proyectos relacionados " Posts "
Prensa de SERVO VS. TRADITIONAL press
La transición de los volantes tradicionales a los motores servo comparte muchos de los mismos beneficios que los sistemas hidráulicos. Aprender cómo4-post servo tecnología hidráulica y mecánica mejora la eficiencia energéticay proporciona los perfiles programables carrera necesarios para el complejo conformado de metales.
embutición profunda: Cómo funciona y qué necesita
Las prensas laterales son la opción preferida para embutición profunda debido a su mínima deflexión en el marco bajo alta tonelaje. Descubra cómo optimizar su configuración mediante el entendimientoProcesos embutición profunda y lo que su prensa necesitapara mantener el espesor de la pared y la calidad de la parte.
estampado de metales PROCESSES & MACHINE SELECTION
Elegir entre un solo punto y una prensa de doble punta depende de su tamaño de muerte y de los requisitos de carga fuera del centro. Explore nuestra guía técnicamodernos procesos estampado de metales y tipos de prensapara ver cómo las prensas servo de lado derecho se comparan con los modelos C-frame para aplicaciones industriales de alta precisión.
Como SERVO PRESSES EN HANCE ACCURACY Y REDUCE OPERATIONAL COSTs.
Vea cómo las prensas de servo mejoran la repetibilidad, el movimiento programable, el uso de energía, la precisión de formación, la protección herramental y el costo operativo.
EL ENGINEERING SHIFT: TRANSITIONING OF CRANK PRESS TO prensa servomecánica
Aprende cuando los fabricantes se mueven de la tecnología de prensa tradicional de manivela a prensas mecánicas servo para movimiento programable y mejor control.
sistemas automatizados de estampado EN conformado de metales: ANALISIS TÉCNICO DE PRESSES AUTOMADOS Y integración de herramentales
Valoración sistemas automatizados de estampado, alimentación, integración de herramentales, transferencia parcial y requisitos de línea de producción para la automatización de prensa.
NUESTROS CLIENTES
Notas de ingeniería
Una prensa de servo de lado derecho de doble punto está diseñada para aplicaciones más grandes de rotura y estampado donde la rigidez de prensa, la guía corredera y la distribución equilibrada de la fuerza afectan la calidad de parte. Con el control prensa servomecánica, los fabricantes pueden sintonizar el movimiento corredera para la formación, troquelado, el dibujo o el trabajo de muerte progresivo manteniendo el rendimiento de producción repetible. Los compradores que comparan el equipo de servo prensa de estampado deben revisar el tamaño de la cama, la altura de cierre, carrera, el rango de velocidad, la curva tonelaje y la compatibilidad de automatización para que coincida con la máquina a la línea de producción herramental.
