PRENSA SERVOHIDRÁULICA DE AJUSTE DE MATRICES
PRENSA SERVOHIDRÁULICA DE AJUSTE DE MATRICES Y PRUEBA DE MOLDES
- Capacidades de 75 a 660 toneladas estadounidenses en diecisiete configuraciones estándar MSP-SB-SV
- Capacidades de 70 a 600 toneladas métricas con múltiples tamaños de plato
- Movimiento de plato servohidráulico programable para trabajos de ajuste y contacto de precisión
- Paralelismo Platón de cuatro esquinas con protección de matriz y molde
- PLC/HMI Siemens y servoaccionamiento para un movimiento controlado preciso
- Cortinas de luz CAT4 duales y barras de trinquete de seguridad para protección del operador
OBTÉN UNA COTIZACIÓN DE PRENSA RÁPIDA PARA SERVO-HYDRAULIC
Envíenos los detalles de su proceso y herramientas y le ayudaremos a seleccionar la prensa MSP-SB-SV correcta.
AYUDANOS A MEDIR LA PRENSA DE AJUSTE DE MATRICES SERVO-HYDRAULIC ADECUADA
Para obtener la recomendación más rápida, incluya:
Fuerza de sujeción requerida
Capacidad de detección o prueba de objetivos
Peso máximo de herramienta y envolvente
Matriz o molde más grande, incluyendo accesorios
plato o Tamaño de Cama
Área de soporte requerida y patrón de montaje
luz libre, altura de carrera y cierre
Posiciones de apertura y trabajo requeridas
Acceso de inspección
Necesidades de inclinación, movimiento, giro hacia afuera, lanzadera o refuerzo lateral
Diseño de instalaciones y carga
Acceso con grúa o montacargas, espacio en pasillos y límites de piso
Controles y requisitos de seguridad
Velocidad, paralelismo, control de distancia y estándares de planta
¿No estás seguro de todas las especificaciones?
No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.
MSP-SB-SV-75
75 toneladas estadounidenses / 70 toneladas
39 × 31 in
1000 × 800 mm
MSP-SB-SV-130
130 toneladas estadounidenses / 120 toneladas
55 × 43 in
1400 × 1100 mm
MSP-SB-SV-175
160 toneladas estadounidenses / 160 toneladas
63 × 51 in
1600 × 1300 mm
MSP-SB-SV-220
220 toneladas estadounidenses / 200 toneladas
70.8 × 63 in
1800 × 1500 mm
MSP-SB-SV-300
300 toneladas estadounidenses / 280 toneladas
78.7 × 63 in
2000 × 1600 mm
MSP-SB-SV-350
350 toneladas estadounidenses / 320 toneladas
86.6 × 70.8 in
2200 × 1800 mm
MSP-SB-SV-385
385 toneladas estadounidenses / 350 toneladas
118 × 98 in
2500 × 2000 mm
MSP-SB-SV-440
440 toneladas estadounidenses / 400 toneladas
118 × 78.7 in
3000 × 2000 mm
MSP-SB-SV-440
440 toneladas estadounidenses / 400 toneladas
118 × 98.4 in
3000 × 2500 mm
MSP-SB-SV-440
440 toneladas estadounidenses / 400 toneladas
137.8 × 98.4 in
3500 × 2000 mm
MSP-SB-SV-550
550 toneladas estadounidenses / 500 toneladas
118 × 78.7 in
3000 × 2000 mm
MSP-SB-SV-550
550 toneladas estadounidenses / 500 toneladas
122 × 82.6 in
3100 × 2100 mm
MSP-SB-SV-550
550 toneladas estadounidenses / 500 toneladas
137.8 × 98.4 in
3500 × 2500 mm
MSP-SB-SV-550
550 toneladas estadounidenses / 500 toneladas
157 × 98.4 in
4000 × 2500 mm
MSP-SB-SV-660
660 toneladas estadounidenses / 600 toneladas
137.8 × 98.4 in
3500 × 2500 mm
MSP-SB-SV-660
660 toneladas estadounidenses / 600 toneladas
157 × 98.4 in
4000 × 2500 mm
MSP-SB-SV-660
660 toneladas estadounidenses / 600 toneladas
157 × 118 in
4000 × 3000 mm
DESCRIPCIÓN TÉCNICA DE LA PRENSA DE AJUSTE DE MATRICES SERVO-HYDRAULIC
Una prensa de retoque servo proporciona control, seguridad y precisión inigualables durante la prueba de moldes. Las prensas hidráulicas estándar carecen del control fino y de baja velocidad necesario para trabajos de alineación delicados, mientras que las prensas mecánicas no pueden proporcionar los perfiles de movimiento variable necesarios para las pruebas de moldes. La tecnología servohidráulica permite a los operadores mover el plato lenta y suavemente, detenerse en cualquier posición y aplicar fuerza controlada para verificar las líneas de separación y la altura de cierre. El movimiento programable del sistema permite secuencias repetibles de cierre del molde, mayor seguridad durante la inspección manual y reducción del riesgo de daños al molde. Para instalaciones que requieren una verificación precisa del molde y ciclos de prueba eficientes, una prensa de retoque servo es la mejor opción.
Una prensa de retoque servohidráulica combina un control de movimiento de precisión con una estructura rígida y de alta precisión para respaldar la alineación, las pruebas y la verificación del molde. Las características clave suelen incluir movimiento del plato servocontrolado, modos de localización de baja velocidad, paralelismo preciso y perfiles de cierre programables. La placa grande y accesible permite a los técnicos inspeccionar de forma segura líneas de separación, sistemas eyectores, correderas, elevadores y componentes internos del molde. El servosistema proporciona un movimiento suave y sin vibraciones, lo que mejora la seguridad y reduce el riesgo de daños al molde. Los beneficios adicionales incluyen un tiempo de configuración reducido, una precisión mejorada del molde y una transición más rápida de la prueba a la producción completa. Estas capacidades hacen que las prensas de ajuste servo sean esenciales para los fabricantes de moldes, las plantas de moldeo por inyección y los departamentos de mantenimiento de herramientas.
¿Por qué elegir una prensa de ajuste servo en lugar de una prensa hidráulica o mecánica estándar?
Una prensa de retoque servo proporciona control, seguridad y precisión inigualables durante la prueba de moldes. Las prensas hidráulicas estándar carecen del control fino y de baja velocidad necesario para trabajos de alineación delicados, mientras que las prensas mecánicas no pueden proporcionar los perfiles de movimiento variable necesarios para las pruebas de moldes. La tecnología servohidráulica permite a los operadores mover el plato lenta y suavemente, detenerse en cualquier posición y aplicar fuerza controlada para verificar las líneas de separación y la altura de cierre. El movimiento programable del sistema permite secuencias repetibles de cierre del molde, mayor seguridad durante la inspección manual y reducción del riesgo de daños al molde. Para instalaciones que requieren una verificación precisa del molde y ciclos de prueba eficientes, una prensa de retoque servo es la mejor opción.
Características y beneficios clave de una prensa de prueba y ajuste servohidráulica
Una prensa de retoque servohidráulica combina un control de movimiento de precisión con una estructura rígida y de alta precisión para respaldar la alineación, las pruebas y la verificación del molde. Las características clave suelen incluir movimiento del plato servocontrolado, modos de localización de baja velocidad, paralelismo preciso y perfiles de cierre programables. La placa grande y accesible permite a los técnicos inspeccionar de forma segura líneas de separación, sistemas eyectores, correderas, elevadores y componentes internos del molde. El servosistema proporciona un movimiento suave y sin vibraciones, lo que mejora la seguridad y reduce el riesgo de daños al molde. Los beneficios adicionales incluyen un tiempo de configuración reducido, una precisión mejorada del molde y una transición más rápida de la prueba a la producción completa. Estas capacidades hacen que las prensas de ajuste servo sean esenciales para los fabricantes de moldes, las plantas de moldeo por inyección y los departamentos de mantenimiento de herramientas.
RESUMEN DEL VÍDEO
Vea lo que esta prensa de detección tiene para ofrecer.
Las servoprensas de prueba de moldes de prensa de retoque serie MSP-SB-SV están construidas de manera sólida y utilizan solo componentes de la mejor calidad.
Explorar detalles de la máquina
DOS VERSIONES DISPONIBLES
Flexibilidad para satisfacer sus necesidades.
La serie MSP-SB-SV también está disponible sin mesa auxiliar lateral.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo en la economía actual es necesario que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le ofrecemos el mayor valor por su dinero!

TODO SE TRATA DE CONTROL
Mayor control significa mayor eficiencia.
Nuestra servoprensa de prueba de moldes para Spotting Press presenta un control PLC de seguridad avanzado con grandes pantallas HMI en color con gráficos fáciles de leer, todo sin costo adicional. Vea todas las funciones y parámetros de la prensa en un diseño visual claro y cambie fácilmente cualquier cosa sobre la marcha. Eso sí que es control real.
SISTEMA DE CONTROL DE ALTA CALIDAD
PLC Siemens & HMI.
Esta prensa de retoque cuenta con un sistema de control HMI y PLC Siemens de primera línea. Probado y probado, Siemens está disponible en todo el mundo y ofrece un rendimiento y un servicio excelentes.

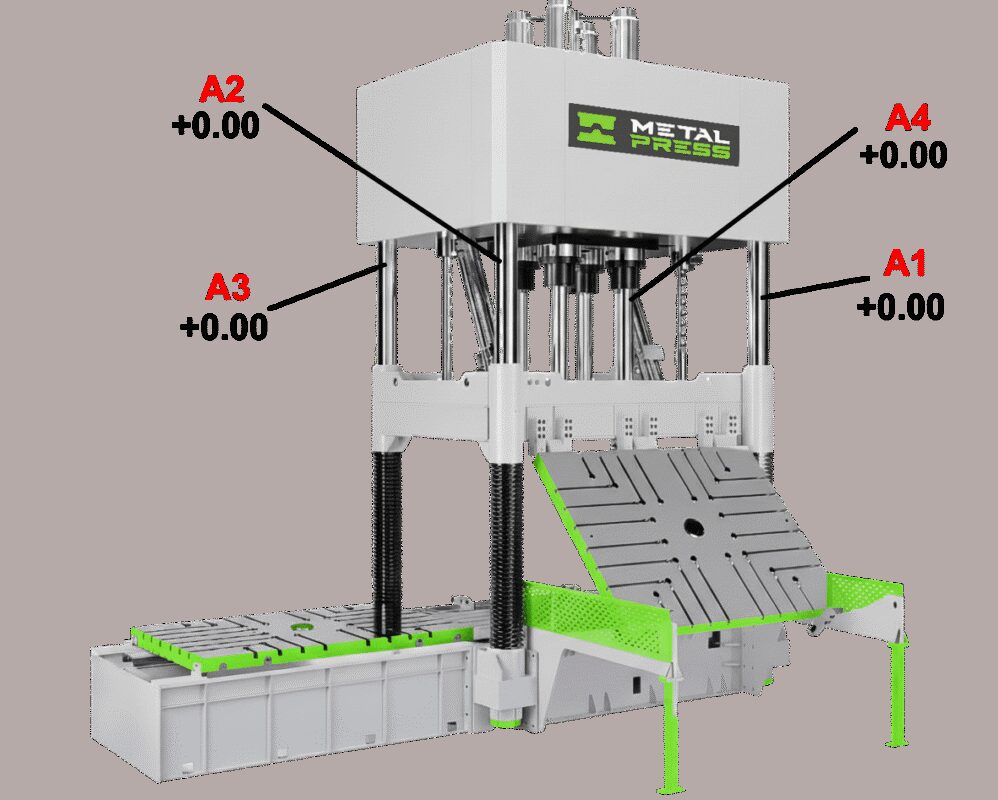

PLATO SISTEMA DE PARALELISMO
Garantiza una verdadera cuadratura en tiempo real.
El sistema consta de cuatro codificadores ubicados en las cuatro esquinas del plato móvil. La pantalla del PLC muestra continuamente la posición de cada esquina, permitiendo así un verdadero paralelismo durante cada golpe. El sistema tiene una función de protección de matriz/molde. Si la diferencia es mayor que la configuración ingresada, la máquina se detendrá inmediatamente. Esto significa que si un trabajador ha dejado algo como una herramienta dentro de la matriz/molde cuando el plato en movimiento toca la herramienta la máquina se detendrá inmediatamente. Esta función ayuda a proteger la matriz/molde antes de que se produzcan daños.
SISTEMA DE SERVOACCIONAMIENTO
Mayor Precisión y Eficiencia.
Nuestro servosistema permite una mayor precisión en la posición de parada del plato móvil y ofrece un ahorro energético muy importante.

CORTINAS DE LUZ DOBLES
Máxima Seguridad del Trabajador.
Usamos dos juegos de cortinas de luz CAT4 para garantizar que la prensa se detenga inmediatamente si alguien ingresa o coloca una extremidad en el área de prensa.
DISPOSITIVO DE COMPROBACIÓN DE EYECCIÓN DINÁMICA
Comodidad agregada.
Incluimos un dispositivo de verificación dinámica del eyector para probar si los resortes del molde/matriz están funcionando correctamente.

COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.
BARRAS DE TRINQUETE DE SEGURIDAD DOBLE
Cuando se trata de seguridad, dos siempre son mejores que uno.
Nuestra prensa de ajuste de matrices cuenta con barras de trinquete de seguridad duales que aumentan la seguridad de los trabajadores.

SERVICIO REMOTO
Podemos solucionar problemas de forma remota en su matriz Spotting Press desde nuestras instalaciones.
Nuestra prensa de ajuste de matrices incluye una Unidad de Conectividad Remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar cualquier cambio necesario en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de detección de matriz desde cualquier dispositivo.
Como opción, todas nuestras prensas de ajuste de matrices están disponibles con unidades de monitoreo remoto del desempeño de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Monitoree lo que sucede con la prensa de retoque matriz y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.

DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas

DOS VERSIONES DISPONIBLES
Flexibilidad para satisfacer sus necesidades.
La serie MSP-SB-SV también está disponible sin mesa auxiliar lateral.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo en la economía actual es necesario que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le ofrecemos el mayor valor por su dinero!
TODO SE TRATA DE CONTROL
Mayor control significa mayor eficiencia.
Nuestra servoprensa de prueba de moldes para Spotting Press presenta un control PLC de seguridad avanzado con grandes pantallas HMI en color con gráficos fáciles de leer, todo sin costo adicional. Vea todas las funciones y parámetros de la prensa en un diseño visual claro y cambie fácilmente cualquier cosa sobre la marcha. Eso sí que es control real.
SISTEMA DE CONTROL DE ALTA CALIDAD
PLC Siemens & HMI.
Esta prensa de retoque cuenta con un sistema de control HMI y PLC Siemens de primera línea. Probado y probado, Siemens está disponible en todo el mundo y ofrece un rendimiento y un servicio excelentes.
PLATO SISTEMA DE PARALELISMO
Garantiza una verdadera cuadratura en tiempo real.
El sistema consta de cuatro codificadores ubicados en las cuatro esquinas del plato móvil. La pantalla del PLC muestra continuamente la posición de cada esquina, permitiendo así un verdadero paralelismo durante cada golpe. El sistema tiene una función de protección de matriz/molde. Si la diferencia es mayor que la configuración ingresada, la máquina se detendrá inmediatamente. Esto significa que si un trabajador ha dejado algo como una herramienta dentro de la matriz/molde cuando el plato en movimiento toca la herramienta la máquina se detendrá inmediatamente. Esta función ayuda a proteger la matriz/molde antes de que se produzcan daños.
SISTEMA DE SERVOACCIONAMIENTO
Mayor Precisión y Eficiencia.
Nuestro servosistema permite una mayor precisión en la posición de parada del plato móvil y ofrece un ahorro energético muy importante.
CORTINAS DE LUZ DOBLES
Máxima Seguridad del Trabajador.
Usamos dos juegos de cortinas de luz CAT4 para garantizar que la prensa se detenga inmediatamente si alguien ingresa o coloca una extremidad en el área de prensa.
DISPOSITIVO DE COMPROBACIÓN DE EYECCIÓN DINÁMICA
Comodidad agregada.
Incluimos un dispositivo de verificación dinámica del eyector para probar si los resortes del molde/matriz están funcionando correctamente.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.
BARRAS DE TRINQUETE DE SEGURIDAD DOBLE
Cuando se trata de seguridad, dos siempre son mejores que uno.
Nuestra prensa de ajuste de matrices cuenta con barras de trinquete de seguridad duales que aumentan la seguridad de los trabajadores.
SERVICIO REMOTO
Podemos solucionar problemas de forma remota en su matriz Spotting Press desde nuestras instalaciones.
Nuestra prensa de ajuste de matrices incluye una Unidad de Conectividad Remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar cualquier cambio necesario en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de detección de matriz desde cualquier dispositivo.
Como opción, todas nuestras prensas de ajuste de matrices están disponibles con unidades de monitoreo remoto del desempeño de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Monitoree lo que sucede con la prensa de retoque matriz y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.
DIECISIETE TAMAÑOS ESTÁNDAR MSP-SB-SV
Amplia gama de modelos para adaptarse a cualquier matriz o molde
Disponible desde 75 toneladas hasta 660 toneladas, la serie MSP-SB-SV de prensa de ajuste de matrices hidráulica de 4 postes puede manejar cualquier proyecto de matriz o molde que pueda tener.
Desliza para comparar especificaciones.
| Estándar | Estados Unidos / Imperial | Métrica | ||
| Modelo | Fuerza de sujeción | Platón Tamaño | Fuerza de sujeción | Platón Tamaño |
| MSP-SB-SV-75 | 75 Toneladas | 39” x 31” | 70 Toneladas | 1000x800mm |
| MSP-SB-SV-130 | 130 Toneladas | 55” x 43” | 120 Toneladas | 1400x1100mm |
| MSP-SB-SV-175 | 160 Toneladas | 63” x 51” | 160 Toneladas | 1600x1300mm |
| MSP-SB-SV-220 | 220 Toneladas | 70,8” x 63” | 200 Toneladas | 1800x1500mm |
| MSP-SB-SV-300 | 300 Toneladas | 78,7” x 63” | 280 Toneladas | 2000x1600mm |
| MSP-SB-SV-350 | 350 Toneladas | 86,6” x 70,8” | 320 Toneladas | 2200x1800mm |
| MSP-SB-SV-385 | 385 Toneladas | 118” x 98” | 350 Toneladas | 2500x2000mm |
| MSP-SB-SV-440 | 440 Toneladas | 118” x 78,7” | 400 Toneladas | 3000x2000mm |
| MSP-SB-SV-440 | 440 Toneladas | 118” x 98,4” | 400 Toneladas | 3000x2500mm |
| MSP-SB-SV-440 | 440 Toneladas | 137,8” x 98,4” | 400 Toneladas | 3500x2000mm |
| MSP-SB-SV-550 | 550 Toneladas | 118” x 78,7” | 500 Toneladas | 3000x2000mm |
| MSP-SB-SV-550 | 550 Toneladas | 122” x 82,6” | 500 Toneladas | 3100x2100mm |
| MSP-SB-SV-550 | 550 Toneladas | 137,8” x 98,4” | 500 Toneladas | 3500x2500mm |
| MSP-SB-SV-550 | 550 Toneladas | 157” x 98.4” | 500 Toneladas | 4000x2500mm |
| MSP-SB-SV-660 | 660 Toneladas | 137,8” x 98,4” | 600 Toneladas | 3500x2500mm |
| MSP-SB-SV-660 | 660 Toneladas | 157” x 98.4” | 600 Toneladas | 4000x2500mm |
| MSP-SB-SV-660 | 660 Toneladas | 157” x 118” | 600 Toneladas | 4000x3000mm |
Aplicaciones para prensa servohidráulica de prueba de moldes y desmontaje
Las prensas compactadoras de polvo servohidráulicas son ideales para producir componentes PM de alta precisión que requieren tolerancias dimensionales estrictas y densidad uniforme. Los perfiles de movimiento programables permiten a los operadores ajustar con precisión los parámetros de velocidad, fuerza, permanencia y expulsión de compactación para cada material y geometría. Esto da como resultado una densidad constante de la pieza verde, una reducción del agrietamiento y una mejor estabilidad dimensional. Los fabricantes confían en las prensas de compactación servo para engranajes, casquillos, piezas estructurales y formas complejas utilizadas en aplicaciones automotrices, industriales y de consumo.
Las prensas de detección son esenciales para probar el movimiento del molde, incluidos los deslizadores, los elevadores, los sistemas eyectores y los extractores de núcleos. El sistema servohidráulico proporciona un movimiento suave y sin vibraciones que permite a los técnicos observar los mecanismos internos de forma segura y precisa. Esto garantiza que todos los componentes funcionen correctamente antes de instalar el molde en una prensa de producción. Las pruebas en una prensa de retoque servo reducen los ajustes de prueba y error y acortan el tiempo de producción.
Durante el acabado y pulido del molde, los técnicos a menudo necesitan inspeccionar y manchar manualmente las superficies. Una prensa de ajuste servo proporciona un entorno estable y controlado para este trabajo. El plato se puede colocar a cualquier altura, lo que permite un acceso seguro a las superficies de la cavidad y del núcleo. El marco rígido y el paralelismo preciso garantizan marcas de localización precisas, lo que mejora el ajuste del molde y reduce el retrabajo. Esta aplicación es fundamental para los moldes de alta precisión utilizados en productos automotrices, médicos y de consumo.
Los moldes complejos requieren verificación de los mecanismos internos antes de la producción. Una prensa de detección servo permite un ciclo lento y controlado del molde para que los técnicos puedan observar los pasadores expulsores, los elevadores, las correderas y las acciones del núcleo en tiempo real. Esto ayuda a identificar problemas de sincronización, componentes atascados o desalineaciones en las primeras etapas del proceso. Las pruebas controladas reducen el riesgo de daños al molde y garantizan un rendimiento confiable una vez que el molde se instala en una prensa de producción.
Los cuartos de herramientas utilizan prensas de ajuste servo para la reparación y recalificación de moldes después del mantenimiento o reemplazo de componentes. La prensa proporciona la precisión necesaria para verificar que las superficies reparadas, los nuevos insertos o los componentes ajustados encajen y funcionen correctamente. Al confirmar la alineación y el movimiento antes de devolver el molde a producción, las instalaciones reducen el tiempo de inactividad y evitan costosas soluciones de problemas en la prensa.
Los moldes grandes, especialmente aquellos con múltiples correderas, elevadores o líneas de separación complejas, requieren pruebas precisas y controladas. Una prensa de ajuste servo ofrece la rigidez, el tamaño del plato y el control de movimiento necesarios para manejar herramientas grandes de forma segura. La capacidad de moverse lentamente, detenerse en cualquier punto del recorrido y aplicar fuerza controlada lo hace ideal para validar moldes complejos utilizados en aplicaciones automotrices, de electrodomésticos, de embalaje e industriales.
Una servoprensa de prueba de molde de prensa de retoque se usa comúnmente como prensa de retoque de matriz para verificar las superficies de contacto entre las mitades superior e inferior de una matriz. El movimiento del plato servocontrolado permite a los técnicos cerrar la herramienta lentamente, detenerse en cualquier punto y verificar los patrones de contacto con mayor precisión y menos riesgo de daños.
Las aplicaciones típicas de la prensa de retoque de matrices incluyen:
verificación de contacto de matriz
Inspección de línea de partición
Comprobación de altura de cierre
corrección de alineación de matriz
Coincidencia y ajuste de superficies
Esta máquina también se usa ampliamente como prensa de prueba de moldes para probar nuevos moldes antes de que entren en producción. La fuerza controlada, el movimiento programable y el paralelismo de platos en tiempo real ayudan a los operadores a evaluar el ajuste, la función y la preparación general del molde durante el trabajo de prueba de preproducción.
Las aplicaciones típicas de prensas de prueba de moldes incluyen:
Pruebas de moldes nuevos
Verificación de moldes de preproducción
Corrección y ajuste de molde
Comprobaciones del eyector y elevador
Calificación de herramienta antes del lanzamiento
En entornos de estampado y herramientas, la máquina también se puede describir como una prensa de prueba de matriz. Se utiliza para validar el rendimiento de las herramientas antes de transferir la matriz a una prensa de producción, lo que ayuda a reducir el tiempo de inactividad, el retrabajo y la costosa depuración en la prensa.
Las aplicaciones típicas de prensas de prueba de matriz incluyen:
Validación de matriz de estampado
Prueba de nuevas herramientas
verificación de retrabajo de matriz
Optimización de la configuración de herramientas
Comprobaciones de preparación para la producción
Una servoprensa de prueba de moldes con prensa de desmontaje también funciona como prensa de desmontaje de moldes cuando los fabricantes necesitan inspeccionar las líneas de separación del molde, las superficies de ajuste, los cierres y las condiciones de coincidencia. El movimiento servo de baja velocidad y el control preciso del plato facilitan la inspección de áreas críticas del molde de manera segura y consistente.
Las aplicaciones típicas de la prensa para retocar moldes incluyen:
Inspección de superficie de partición
Verificación de apagado
Coincidencia de mitad de molde
Verificaciones de alineación de cavidades y núcleos
Trabajos de ajuste fino de moldes
Para salas de herramientas y departamentos de mantenimiento, esta máquina sirve como prensa de prueba de herramientas para evaluar matrices y moldes reparados o modificados. Proporciona a los técnicos un entorno más seguro y controlado para volver a comprobar el estado de la herramienta antes de que vuelva a producirse.
Las aplicaciones típicas de prensas de prueba de herramientas incluyen:
Verificación de mantenimiento de herramientas
Prueba de molde reparado
confirmación de retrabajo de matriz
Ciclos de inspección del cuarto de herramientas
Soporte de mantenimiento preventivo
Algunos compradores y mercados de equipos usados también se refieren a este tipo de máquina como Prensa de Prueba. En esta función, respalda la validación de procesos en etapas iniciales, el desarrollo de herramientas y los ciclos de prueba donde los técnicos necesitan movimientos repetibles, presión controlable y acceso seguro del operador.
Las aplicaciones típicas de prensa de prueba incluyen:
Pruebas de desarrollo de herramientas
Trabajo de validación de procesos
Evaluación de herramienta prototipo
Configuración y revisión del ciclo de prueba
Verificación de fabricación en etapa inicial
Esta máquina también se puede posicionar como una prensa de emparejamiento de matrices donde el requisito principal es un emparejamiento preciso entre las superficies superior e inferior de la matriz. La combinación de construcción de marco rígido, movimiento servo y monitoreo del paralelismo del plato ayuda a mejorar la precisión de la alineación y reducir la posibilidad de daños durante el posicionamiento.
Las aplicaciones típicas de prensa de coincidencia de matrices incluyen:
Coincidencia de matriz superior/inferior
Verificación de ajuste de precisión
Corrección de contacto superficial
Trabajo de alineación de herramientas
Operaciones de localización de alta precisión
Producción de componentes de metalurgia de polvos (PM) de alta precisión
Las prensas compactadoras de polvo servohidráulicas son ideales para producir componentes PM de alta precisión que requieren tolerancias dimensionales estrictas y densidad uniforme. Los perfiles de movimiento programables permiten a los operadores ajustar con precisión los parámetros de velocidad, fuerza, permanencia y expulsión de compactación para cada material y geometría. Esto da como resultado una densidad constante de la pieza verde, una reducción del agrietamiento y una mejor estabilidad dimensional. Los fabricantes confían en las prensas de compactación servo para engranajes, casquillos, piezas estructurales y formas complejas utilizadas en aplicaciones automotrices, industriales y de consumo.
Prueba de molde, prueba de funcionamiento y verificación de movimiento
Las prensas de detección son esenciales para probar el movimiento del molde, incluidos los deslizadores, los elevadores, los sistemas eyectores y los extractores de núcleos. El sistema servohidráulico proporciona un movimiento suave y sin vibraciones que permite a los técnicos observar los mecanismos internos de forma segura y precisa. Esto garantiza que todos los componentes funcionen correctamente antes de instalar el molde en una prensa de producción. Las pruebas en una prensa de retoque servo reducen los ajustes de prueba y error y acortan el tiempo de producción.
Inspección manual segura y localización manual de superficies de moldes
Durante el acabado y pulido del molde, los técnicos a menudo necesitan inspeccionar y manchar manualmente las superficies. Una prensa de ajuste servo proporciona un entorno estable y controlado para este trabajo. El plato se puede colocar a cualquier altura, lo que permite un acceso seguro a las superficies de la cavidad y del núcleo. El marco rígido y el paralelismo preciso garantizan marcas de localización precisas, lo que mejora el ajuste del molde y reduce el retrabajo. Esta aplicación es fundamental para los moldes de alta precisión utilizados en productos automotrices, médicos y de consumo.
Pruebas de sistemas eyectores, correderas, elevadores y mecanismos internos
Los moldes complejos requieren verificación de los mecanismos internos antes de la producción. Una prensa de detección servo permite un ciclo lento y controlado del molde para que los técnicos puedan observar los pasadores expulsores, los elevadores, las correderas y las acciones del núcleo en tiempo real. Esto ayuda a identificar problemas de sincronización, componentes atascados o desalineaciones en las primeras etapas del proceso. Las pruebas controladas reducen el riesgo de daños al molde y garantizan un rendimiento confiable una vez que el molde se instala en una prensa de producción.
Reparación, mantenimiento y recalificación de moldes
Los cuartos de herramientas utilizan prensas de ajuste servo para la reparación y recalificación de moldes después del mantenimiento o reemplazo de componentes. La prensa proporciona la precisión necesaria para verificar que las superficies reparadas, los nuevos insertos o los componentes ajustados encajen y funcionen correctamente. Al confirmar la alineación y el movimiento antes de devolver el molde a producción, las instalaciones reducen el tiempo de inactividad y evitan costosas soluciones de problemas en la prensa.
Prueba de moldes grandes, multicomponentes y de alta precisión
Los moldes grandes, especialmente aquellos con múltiples correderas, elevadores o líneas de separación complejas, requieren pruebas precisas y controladas. Una prensa de ajuste servo ofrece la rigidez, el tamaño del plato y el control de movimiento necesarios para manejar herramientas grandes de forma segura. La capacidad de moverse lentamente, detenerse en cualquier punto del recorrido y aplicar fuerza controlada lo hace ideal para validar moldes complejos utilizados en aplicaciones automotrices, de electrodomésticos, de embalaje e industriales.
Prensa de detección de matriz: para una verificación precisa del contacto de matriz
Una servoprensa de prueba de molde de prensa de retoque se usa comúnmente como prensa de retoque de matriz para verificar las superficies de contacto entre las mitades superior e inferior de una matriz. El movimiento del plato servocontrolado permite a los técnicos cerrar la herramienta lentamente, detenerse en cualquier punto y verificar los patrones de contacto con mayor precisión y menos riesgo de daños.
Las aplicaciones típicas de la prensa de retoque de matrices incluyen:
verificación de contacto de matriz
Inspección de línea de partición
Comprobación de altura de cierre
corrección de alineación de matriz
Coincidencia y ajuste de superficies
Prensa de prueba de moldes: para pruebas y ajustes de moldes de preproducción
Esta máquina también se usa ampliamente como prensa de prueba de moldes para probar nuevos moldes antes de que entren en producción. La fuerza controlada, el movimiento programable y el paralelismo de platos en tiempo real ayudan a los operadores a evaluar el ajuste, la función y la preparación general del molde durante el trabajo de prueba de preproducción.
Las aplicaciones típicas de prensas de prueba de moldes incluyen:
Pruebas de moldes nuevos
Verificación de moldes de preproducción
Corrección y ajuste de molde
Comprobaciones del eyector y elevador
Calificación de herramienta antes del lanzamiento
Prensa de prueba matriz – Para validación de herramientas antes de la producción completa
En entornos de estampado y herramientas, la máquina también se puede describir como una prensa de prueba de matriz. Se utiliza para validar el rendimiento de las herramientas antes de transferir la matriz a una prensa de producción, lo que ayuda a reducir el tiempo de inactividad, el retrabajo y la costosa depuración en la prensa.
Las aplicaciones típicas de prensas de prueba de matriz incluyen:
Validación de matriz de estampado
Prueba de nuevas herramientas
verificación de retrabajo de matriz
Optimización de la configuración de herramientas
Comprobaciones de preparación para la producción
Prensa para localización de moldes: para alineación de moldes e inspección de líneas de separación
Una servoprensa de prueba de moldes con prensa de desmontaje también funciona como prensa de desmontaje de moldes cuando los fabricantes necesitan inspeccionar las líneas de separación del molde, las superficies de ajuste, los cierres y las condiciones de coincidencia. El movimiento servo de baja velocidad y el control preciso del plato facilitan la inspección de áreas críticas del molde de manera segura y consistente.
Las aplicaciones típicas de la prensa para retocar moldes incluyen:
Inspección de superficie de partición
Verificación de apagado
Coincidencia de mitad de molde
Verificaciones de alineación de cavidades y núcleos
Trabajos de ajuste fino de moldes
Prensa de prueba de herramientas: para operaciones de mantenimiento, reparación y retrabajo
Para salas de herramientas y departamentos de mantenimiento, esta máquina sirve como prensa de prueba de herramientas para evaluar matrices y moldes reparados o modificados. Proporciona a los técnicos un entorno más seguro y controlado para volver a comprobar el estado de la herramienta antes de que vuelva a producirse.
Las aplicaciones típicas de prensas de prueba de herramientas incluyen:
Verificación de mantenimiento de herramientas
Prueba de molde reparado
confirmación de retrabajo de matriz
Ciclos de inspección del cuarto de herramientas
Soporte de mantenimiento preventivo
Prensa de prueba: para verificación de procesos y desarrollo de herramientas
Algunos compradores y mercados de equipos usados también se refieren a este tipo de máquina como Prensa de Prueba. En esta función, respalda la validación de procesos en etapas iniciales, el desarrollo de herramientas y los ciclos de prueba donde los técnicos necesitan movimientos repetibles, presión controlable y acceso seguro del operador.
Las aplicaciones típicas de prensa de prueba incluyen:
Pruebas de desarrollo de herramientas
Trabajo de validación de procesos
Evaluación de herramienta prototipo
Configuración y revisión del ciclo de prueba
Verificación de fabricación en etapa inicial
Prensa coincidente matriz: para una alineación precisa de las herramientas superior e inferior
Esta máquina también se puede posicionar como una prensa de emparejamiento de matrices donde el requisito principal es un emparejamiento preciso entre las superficies superior e inferior de la matriz. La combinación de construcción de marco rígido, movimiento servo y monitoreo del paralelismo del plato ayuda a mejorar la precisión de la alineación y reducir la posibilidad de daños durante el posicionamiento.
Las aplicaciones típicas de prensa de coincidencia de matrices incluyen:
Coincidencia de matriz superior/inferior
Verificación de ajuste de precisión
Corrección de contacto superficial
Trabajo de alineación de herramientas
Operaciones de localización de alta precisión
Preguntas frecuentes sobre la prensa servohidráulica de prueba de moldes y desmontaje
Una prensa de retoque servohidráulica proporciona mucha mayor precisión, control y seguridad durante la prueba y alineación del molde. Las prensas hidráulicas estándar no pueden ofrecer el movimiento ultralento, suave y programable necesario para trabajos de desmontaje delicados. La tecnología servo permite que el plato se mueva a velocidades extremadamente bajas, se detenga en cualquier posición y aplique fuerza controlada para verificar las líneas de separación y la altura de cierre. Esto reduce el riesgo de dañar el molde, mejora la precisión de la alineación y acorta el tiempo necesario para validar los moldes antes de la producción.
Las prensas servomanchadoras son ideales para moldes de inyección, moldes de compresión, herramientas de moldeo por soplado, moldes de múltiples componentes y herramientas con correderas, elevadores o líneas de separación complejas. Son especialmente valiosos para moldes grandes y herramientas de alta precisión utilizados en la fabricación de productos de consumo, embalaje, medicina y automoción. El movimiento del plato servocontrolado garantiza una alineación precisa y una inspección manual segura, lo que hace que la prensa sea adecuada para diseños de moldes tanto simples como altamente complejos.
El sistema servohidráulico proporciona un movimiento suave y sin vibraciones y un control preciso de la posición del plato, lo que permite a los técnicos cerrar el molde de forma lenta y uniforme. Esto facilita la identificación de puntos altos, verificar el contacto de la línea divisoria y confirmar la precisión de la altura de cierre. El marco rígido y el sistema de guía de precisión mantienen el paralelismo en todo el plato, asegurando que el molde se cierre correctamente. Estas capacidades reducen el retrabajo, mejoran el ajuste del molde y garantizan que la herramienta esté lista para producción antes de su instalación en una prensa de moldeo.
Sí, las prensas desmanchadoras son esenciales para la reparación y el mantenimiento de moldes. Después de reemplazar insertos, pulir superficies o ajustar componentes internos, los técnicos usan la prensa de retoque para verificar la alineación, probar el movimiento y confirmar el funcionamiento adecuado. El movimiento servocontrolado permite una inspección manual segura y una localización precisa de las superficies. Esto garantiza que el molde se vuelva a calificar por completo antes de volver a la producción, lo que reduce el tiempo de inactividad y evita la resolución de problemas en la prensa.
Sí, el posicionamiento servohidráulico y la prensa de prueba de moldes están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección en toda América del Norte dependen de estas prensas para la alineación, prueba, reparación y verificación de moldes de alta precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los sistemas se pueden configurar con varios tamaños de platos, tonelajes y paquetes de control para satisfacer requisitos de herramientas específicos.
¿Qué ventajas ofrece una prensa desmanchadora servohidráulica frente a una prensa hidráulica estándar?
Una prensa de retoque servohidráulica proporciona mucha mayor precisión, control y seguridad durante la prueba y alineación del molde. Las prensas hidráulicas estándar no pueden ofrecer el movimiento ultralento, suave y programable necesario para trabajos de desmontaje delicados. La tecnología servo permite que el plato se mueva a velocidades extremadamente bajas, se detenga en cualquier posición y aplique fuerza controlada para verificar las líneas de separación y la altura de cierre. Esto reduce el riesgo de dañar el molde, mejora la precisión de la alineación y acorta el tiempo necesario para validar los moldes antes de la producción.
¿Qué tipos de moldes son los más adecuados para una prensa de desmanchado servo?
Las prensas servomanchadoras son ideales para moldes de inyección, moldes de compresión, herramientas de moldeo por soplado, moldes de múltiples componentes y herramientas con correderas, elevadores o líneas de separación complejas. Son especialmente valiosos para moldes grandes y herramientas de alta precisión utilizados en la fabricación de productos de consumo, embalaje, medicina y automoción. El movimiento del plato servocontrolado garantiza una alineación precisa y una inspección manual segura, lo que hace que la prensa sea adecuada para diseños de moldes tanto simples como altamente complejos.
¿Cómo mejora una prensa de retoque servo la alineación del molde y la precisión de la línea de separación?
El sistema servohidráulico proporciona un movimiento suave y sin vibraciones y un control preciso de la posición del plato, lo que permite a los técnicos cerrar el molde de forma lenta y uniforme. Esto facilita la identificación de puntos altos, verificar el contacto de la línea divisoria y confirmar la precisión de la altura de cierre. El marco rígido y el sistema de guía de precisión mantienen el paralelismo en todo el plato, asegurando que el molde se cierre correctamente. Estas capacidades reducen el retrabajo, mejoran el ajuste del molde y garantizan que la herramienta esté lista para producción antes de su instalación en una prensa de moldeo.
¿Se puede utilizar una prensa de retoque servo para reparación, mantenimiento y recalificación de moldes?
Sí, las prensas desmanchadoras son esenciales para la reparación y el mantenimiento de moldes. Después de reemplazar insertos, pulir superficies o ajustar componentes internos, los técnicos usan la prensa de retoque para verificar la alineación, probar el movimiento y confirmar el funcionamiento adecuado. El movimiento servocontrolado permite una inspección manual segura y una localización precisa de las superficies. Esto garantiza que el molde se vuelva a calificar por completo antes de volver a la producción, lo que reduce el tiempo de inactividad y evita la resolución de problemas en la prensa.
¿Suministran prensas desmanchadoras servohidráulicas en Norteamérica?
Sí, el posicionamiento servohidráulico y la prensa de prueba de moldes están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de moldes, talleres de herramientas e instalaciones de moldeo por inyección en toda América del Norte dependen de estas prensas para la alineación, prueba, reparación y verificación de moldes de alta precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los sistemas se pueden configurar con varios tamaños de platos, tonelajes y paquetes de control para satisfacer requisitos de herramientas específicos.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas
Proyectos y publicaciones relacionados
la prensa de ajuste de matrices es esencial para fabricantes y fabricantes de moldes/matriz
Lea sobre lo esencial Papel de una prensa de colocación de matrices en la fabricación y fabricación de matrices de moldes.. Cómo puede aumentar su eficiencia y reducir la latencia.
SERVO DE 4 POSTES VS. HIDRÁULICO TRADICIONAL
La prueba de moldes requiere precisión extrema y capacidades de "micropulgadas" para evitar daños a matrices costosas. Descubre por qué La tecnología servohidráulica de 4 postes supera a los sistemas hidráulicos tradicionales en aplicaciones de localización donde el control de carrera y la eficiencia energética son las máximas prioridades.
UNIDADES DE CONTROL DE TEMPERATURA DE ACEITE CALIENTE
En el procesamiento de plástico y el moldeado de alta precisión, mantener la temperatura correcta de la matriz es tan crítico como el ajuste físico. Lea nuestro estudio de caso sobre ingeniería de unidades de control de temperatura de aceite caliente para fabricantes de procesamiento de plástico para ver cómo la gestión térmica integrada mejora la precisión de la fase de prueba del molde.
POR QUÉ LA PRENSA DE AJUSTE DE MATRICES SON ESENCIALES PARA FABRICANTES Y FABRICANTES DE MOLDES/MATRICES
Descubra por qué el manchado de matrices y la prensa de prueba de moldes ayudan a los equipos de herramientas a verificar el contacto, reducir el tiempo de ajuste y proteger moldes y matrices.
MOLDE Y MATRIZ MANIPULACIÓN PARA MOLDEO DE PLÁSTICO
Explore el manejo de moldes y matrices para equipos de moldeado de plástico que necesitan una instalación, transferencia y mantenimiento de herramientas más seguros.
MANIPULACIÓN DE MOLDES Y MATRICES PARA TALLERES DE HERRAMIENTAS Y MATRICES
Revise el manejo de moldes y matrices para talleres de herramientas y matrices, incluido el movimiento de herramientas pesadas, la preparación y los flujos de trabajo de mantenimiento.
PLATO DE CALENTAMIENTO Y SISTEMAS DE PRENSA CALENTADOS: GUÍA PRÁCTICA PARA MOLDEO Y FORMADO
Compare sistemas de prensas calentadas, placas de calentamiento, aplicaciones de moldeo y factores de control de temperatura para trabajos de conformado y utillaje.
Notas de ajuste de ingeniería
Para la servoprensa de prueba de moldes de la prensa de detección, la prensa servohidráulica ayuda a los equipos de producción y sala de herramientas a gestionar el cambio de matriz, el mantenimiento del molde y el movimiento más seguro de herramientas pesadas. Los equipos relacionados con la máquina servoprensa, la prensa hidráulica de metal y el conformado de precisión reducen la manipulación manual y brindan a los operadores un mejor control durante la rotación, transferencia, inspección o preparación. El resultado es un proceso de manipulación más predecible con menos tiempo de inactividad entre series de producción y menos riesgos en torno a matrices y moldes grandes.
La serie MSP-SB-SV es una Prensa de retoque de matrices y prensa de prueba de moldes servohidráulica diseñado para detectar, probar, alinear, ajustar y verificar con precisión moldes y matrices. Su marco rígido de lados rectos y su control servohidráulico proporcionan un movimiento suave y programable del plato para trabajos de ajuste y contacto delicados.
Los técnicos pueden moverse lentamente, detenerse en posiciones controladas, monitorear el paralelismo del plato y aplicar fuerza controlada mientras verifican las líneas de separación, cierres, insertos, correderas, elevadores, expulsores y alineación de herramientas de arriba a abajo. Esto hace que la máquina sea adecuada para moldes de inyección de precisión, matrices de estampado, herramientas de fundición matricial, moldes de compresión y otras herramientas complejas.
La configuración de la máquina se basa en el peso y la envolvente de la herramienta, la fuerza requerida, el tamaño del plato, la luz libre, la carrera, la velocidad, el acceso y la secuencia de inspección o prueba. Para una configuración hidráulica convencional, compare la prensa hidraulica de desmanchado de matriz.
