PRENSA PLEGADORA
DOBLADO DE CHAPA DE PRECISIÓN & FABRICACIÓN

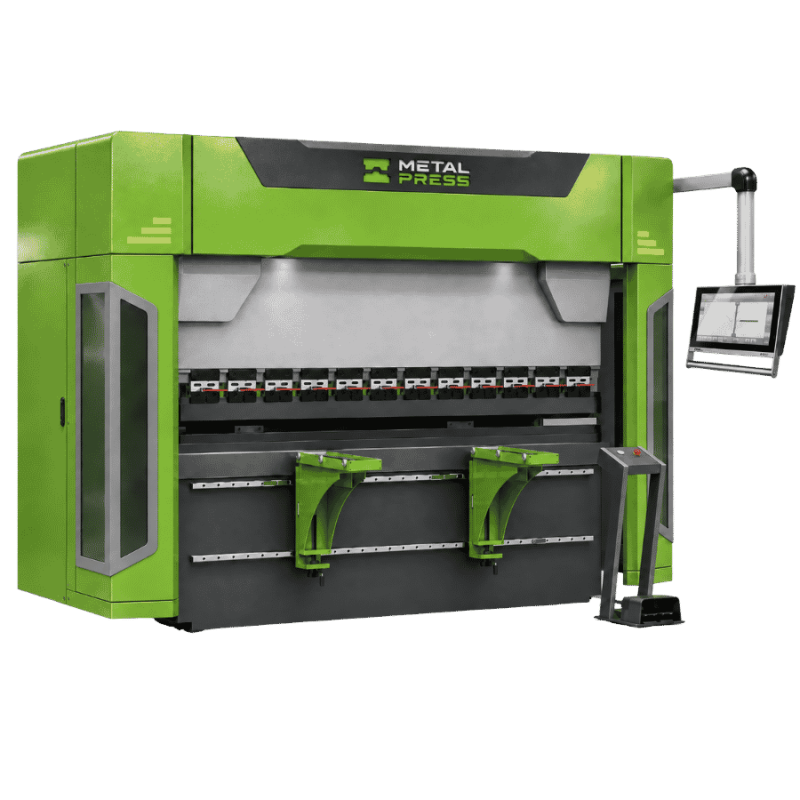

PRENSA PLEGADORA SERVO HIDRÁULICA
- Doblado de chapa metálica de precisión CNC
- Sistema de accionamiento servohidráulico
- Rango de capacidad de 75 a 350 toneladas
- Disponible en longitudes de flexión de 8 pies, 10 pies y 13 pies
- Estándar de control CNC Delem DA-66C
- Compensación de flexión mecánica controlada por CNC
- Posicionamiento de precisión del tope trasero
- Sistema de sujeción rápida de herramientas
- Sistema hidráulico Bosch Rexroth
- Sistema de seguridad láser integrado
- Funcionamiento servo energéticamente eficiente
- 16 configuraciones de máquina disponibles
OBTÉN UNA COTIZACIÓN RÁPIDA DE PRENSA PLEGADORA
Envíenos sus requisitos de plegado y le ayudaremos a dimensionar la máquina adecuada.
AYÚDENOS A DIMENSIONAR LA PRENSA PLEGADORA ADECUADA
Para obtener la recomendación más rápida, incluya:
Tipo de material
Acero dulce, acero inoxidable, aluminio, etc.
Espesor del material
Espesor máximo a doblar
Longitud máxima de plegado
Doblez o pieza de trabajo más larga
Tonelaje requerido
Si se sabe
Detalles de pieza/doblado
Enviar dibujos o dimensiones de piezas cuando estén disponibles
¿No estás seguro de todas las especificaciones?
No hay problema. Envíanos tu material, espesor, longitud de plegado y cualquier plano que tengas. Nuestro equipo puede ayudar a determinar la capacidad y configuración correcta de la prensa plegadora.
MPT-SV-75T-8FT
75 toneladas estadounidenses / 68 toneladas
Longitud de plegado de 98,4 pulg./2500 mm
Doblado de precisión compacto
MPT-SV-120T-8FT
120 toneladas estadounidenses / 109 toneladas
Longitud de plegado de 98,4 pulg./2500 mm
Doblado versátil de chapa metálica
MPT-SV-120T-10FT
120 toneladas estadounidenses / 109 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Fabricación de piezas más largas
MPT-SV-120T-13FT
120 toneladas estadounidenses / 109 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Capacidad de plegado extendida
MPT-SV-140T-8FT
140 toneladas estadounidenses / 127 toneladas
Longitud de plegado de 98,4 pulg./2500 mm
Doblado de producción preciso
MPT-SV-140T-10FT
140 toneladas estadounidenses / 127 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Trabajos de fabricación flexibles
MPT-SV-140T-13FT
140 toneladas estadounidenses / 127 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Conformado de producción de lecho largo
MPT-SV-180T-8FT
180 toneladas estadounidenses / 163 toneladas
Longitud de plegado de 98,4 pulg./2500 mm
Doblado de precisión para trabajos pesados
MPT-SV-180T-10FT
180 toneladas estadounidenses / 163 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Fabricación de alto rendimiento
MPT-SV-180T-13FT
180 toneladas estadounidenses / 163 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Doblado de pieza de trabajo más grande
MPT-SV-240T-10FT
240 toneladas estadounidenses / 218 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Aplicaciones de producción pesada
MPT-SV-240T-13FT
240 toneladas estadounidenses / 218 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Capacidad de conformado de alto tonelaje
MPT-SV-275T-10FT
275 toneladas estadounidenses / 249 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Trabajos de fabricación exigentes
MPT-SV-275T-13FT
275 toneladas estadounidenses / 249 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Potencia de plegado de piezas grandes
MPT-SV-350T-10FT
350 toneladas estadounidenses / 318 toneladas
Longitud de plegado de 3200 mm / 126 pulg.
Prensa plegadora de uso extremo
MPT-SV-350T-13FT
350 toneladas estadounidenses / 318 toneladas
Longitud de plegado de 4100 mm / 161,4 pulg.
Capacidad máxima de la Serie Titan
MUESTRA DE LA SERIE TITAN
Prensa plegadora de precisión Ingeniería
La máquina prensa plegadora CNC servohidráulica MPT-SV Titan Series está diseñada para el doblado y fabricación de chapa metálica exigente. Su marco mecanizado con precisión, sistema de accionamiento servohidráulico, controles CNC avanzados, compensación de flexión automática y sistemas de seguridad integrados trabajan juntos para ofrecer un doblado preciso y repetible con tiempos de preparación más rápidos y un rendimiento de producción confiable.
Esta prensa plegadora de chapa metálica programable y resistente se suministra para requisitos de doblado industrial. Haga coincidir el modelo, las herramientas y la configuración de manejo con las piezas reales. Explorar fabricación de gabinetes y gabinetes eléctricos, fabricacion de brackets metalicos, protecciones de máquinas y paneles de equipos y piezas de chapa multiplegado para la planificación de aplicaciones.
Compare equipos relacionados en nuestro maquinaria para la fabricación de metales rango.
DESCRIPCIÓN TÉCNICA DE LA PLEGADORA PLEGADORA CNC
Una prensa plegadora CNC servohidráulica combina la fuerza de doblado hidráulica con el movimiento servocontrolado para una formación de chapa metálica precisa y repetible. La serie Titan MPT-SV utiliza tecnología de servoaccionamiento para proporcionar un posicionamiento preciso del ariete, un funcionamiento suave y resultados de doblado consistentes, al tiempo que reduce el consumo de energía innecesario. Combinado con programación CNC, posicionamiento preciso del tope trasero y compensación de flexión automática, el sistema está diseñado para una configuración más rápida, productividad mejorada y rendimiento confiable en entornos de fabricación exigentes. Esto hace que la prensa plegadora servohidráulica sea ideal para fabricantes que requieren precisión, repetibilidad y producción eficiente en una amplia gama de piezas.
Ambas máquinas utilizan fuerza hidráulica para doblar láminas de metal, pero una prensa plegadora servohidráulica utiliza tecnología de accionamiento servocontrolado para gestionar el movimiento del ariete con mayor precisión. En la serie Titan, el sistema servohidráulico proporciona un posicionamiento preciso, un movimiento más suave y una repetibilidad mejorada, al tiempo que ayuda a reducir el consumo de energía en comparación con los sistemas hidráulicos que funcionan de forma continua. La máquina también integra control CNC, válvulas proporcionales, monitoreo de ariete en tiempo real y sistemas de posicionamiento de precisión. Para entornos de producción, estas características pueden contribuir a un plegado más consistente, una configuración más rápida, costos operativos reducidos y un mayor control sobre trabajos de fabricación complejos.
Una prensa plegadora CNC automatiza y controla funciones clave de plegado para mejorar la precisión, la productividad y la repetibilidad. La serie Titan combina tecnología servohidráulica, un controlador CNC Delem DA-66C, compensación de flexión mecánica controlada por CNC, dedos de tope trasero de precisión, sujeción rápida de herramientas, una escala de rejilla lineal y un sistema de seguridad láser integrado. El marco rígido mecanizado con precisión ayuda a mantener la estabilidad estructural a largo plazo, mientras que los controles avanzados simplifican la programación y la configuración. Juntos, estos sistemas ayudan a los fabricantes a lograr ángulos de plegado consistentes, reducir el tiempo de preparación, mejorar la eficiencia del operador y producir componentes de chapa metálica precisos en aplicaciones de producción y tiradas cortas.
La compensación de flexión CNC compensa la deflexión natural que puede ocurrir en el ariete y bancada de la prensa plegadora durante el doblado. Sin compensación, las piezas de trabajo más largas pueden experimentar variaciones en el ángulo de curvatura desde el centro de la pieza hasta los extremos. La Serie Titan utiliza un sistema de compensación de flexión mecánico automático controlado por CNC que se ajusta a esta deflexión durante la operación. Esto ayuda a mantener ángulos de plegado más consistentes en toda la longitud de plegado, mejora la precisión dimensional y reduce la necesidad de corrección manual o ajustes repetidos de configuración. La compensación de flexión es especialmente importante cuando se forman piezas de chapa metálica más largas donde incluso una pequeña deflexión puede afectar la calidad de la pieza terminada.
La selección de la prensa plegadora CNC correcta comienza con el tipo de material, el espesor del material, la longitud máxima de plegado, las herramientas y la geometría de las piezas que se están produciendo. El tonelaje requerido aumenta a medida que aumentan el espesor del material, la resistencia del material y la longitud de flexión. La máquina también debe proporcionar suficiente longitud de lecho y espacio de trabajo para las piezas más grandes que se están formando. La Serie Titan está disponible en 16 configuraciones que van desde 75 a 350 toneladas, con longitudes de plegado de aproximadamente 8 a 13 pies. Proporcionar su material, espesor, longitud de curvatura y dibujos de piezas permite recomendar la capacidad y configuración correctas de la prensa plegadora.
¿Por qué elegir una prensa plegadora CNC servohidráulica para el doblado de precisión de chapa metálica?
Una prensa plegadora CNC servohidráulica combina la fuerza de doblado hidráulica con el movimiento servocontrolado para una formación de chapa metálica precisa y repetible. La serie Titan MPT-SV utiliza tecnología de servoaccionamiento para proporcionar un posicionamiento preciso del ariete, un funcionamiento suave y resultados de doblado consistentes, al tiempo que reduce el consumo de energía innecesario. Combinado con programación CNC, posicionamiento preciso del tope trasero y compensación de flexión automática, el sistema está diseñado para una configuración más rápida, productividad mejorada y rendimiento confiable en entornos de fabricación exigentes. Esto hace que la prensa plegadora servohidráulica sea ideal para fabricantes que requieren precisión, repetibilidad y producción eficiente en una amplia gama de piezas.
¿Cuál es la diferencia entre una prensa plegadora servohidráulica y una prensa plegadora hidráulica convencional?
Ambas máquinas utilizan fuerza hidráulica para doblar láminas de metal, pero una prensa plegadora servohidráulica utiliza tecnología de accionamiento servocontrolado para gestionar el movimiento del ariete con mayor precisión. En la serie Titan, el sistema servohidráulico proporciona un posicionamiento preciso, un movimiento más suave y una repetibilidad mejorada, al tiempo que ayuda a reducir el consumo de energía en comparación con los sistemas hidráulicos que funcionan de forma continua. La máquina también integra control CNC, válvulas proporcionales, monitoreo de ariete en tiempo real y sistemas de posicionamiento de precisión. Para entornos de producción, estas características pueden contribuir a un plegado más consistente, una configuración más rápida, costos operativos reducidos y un mayor control sobre trabajos de fabricación complejos.
¿Cuáles son las características y beneficios clave de una prensa plegadora CNC?
Una prensa plegadora CNC automatiza y controla funciones clave de plegado para mejorar la precisión, la productividad y la repetibilidad. La serie Titan combina tecnología servohidráulica, un controlador CNC Delem DA-66C, compensación de flexión mecánica controlada por CNC, dedos de tope trasero de precisión, sujeción rápida de herramientas, una escala de rejilla lineal y un sistema de seguridad láser integrado. El marco rígido mecanizado con precisión ayuda a mantener la estabilidad estructural a largo plazo, mientras que los controles avanzados simplifican la programación y la configuración. Juntos, estos sistemas ayudan a los fabricantes a lograr ángulos de plegado consistentes, reducir el tiempo de preparación, mejorar la eficiencia del operador y producir componentes de chapa metálica precisos en aplicaciones de producción y tiradas cortas.
¿Qué es la compensación de flexión CNC y por qué es importante en la plegado de prensa plegadora?
La compensación de flexión CNC compensa la deflexión natural que puede ocurrir en el ariete y bancada de la prensa plegadora durante el doblado. Sin compensación, las piezas de trabajo más largas pueden experimentar variaciones en el ángulo de curvatura desde el centro de la pieza hasta los extremos. La Serie Titan utiliza un sistema de compensación de flexión mecánico automático controlado por CNC que se ajusta a esta deflexión durante la operación. Esto ayuda a mantener ángulos de plegado más consistentes en toda la longitud de plegado, mejora la precisión dimensional y reduce la necesidad de corrección manual o ajustes repetidos de configuración. La compensación de flexión es especialmente importante cuando se forman piezas de chapa metálica más largas donde incluso una pequeña deflexión puede afectar la calidad de la pieza terminada.
¿Cómo elijo el tonelaje y la longitud de plegado de la prensa plegadora adecuados?
La selección de la prensa plegadora CNC correcta comienza con el tipo de material, el espesor del material, la longitud máxima de plegado, las herramientas y la geometría de las piezas que se están produciendo. El tonelaje requerido aumenta a medida que aumentan el espesor del material, la resistencia del material y la longitud de flexión. La máquina también debe proporcionar suficiente longitud de lecho y espacio de trabajo para las piezas más grandes que se están formando. La Serie Titan está disponible en 16 configuraciones que van desde 75 a 350 toneladas, con longitudes de plegado de aproximadamente 8 a 13 pies. Proporcionar su material, espesor, longitud de curvatura y dibujos de piezas permite recomendar la capacidad y configuración correctas de la prensa plegadora.
Explorar detalles de la máquina

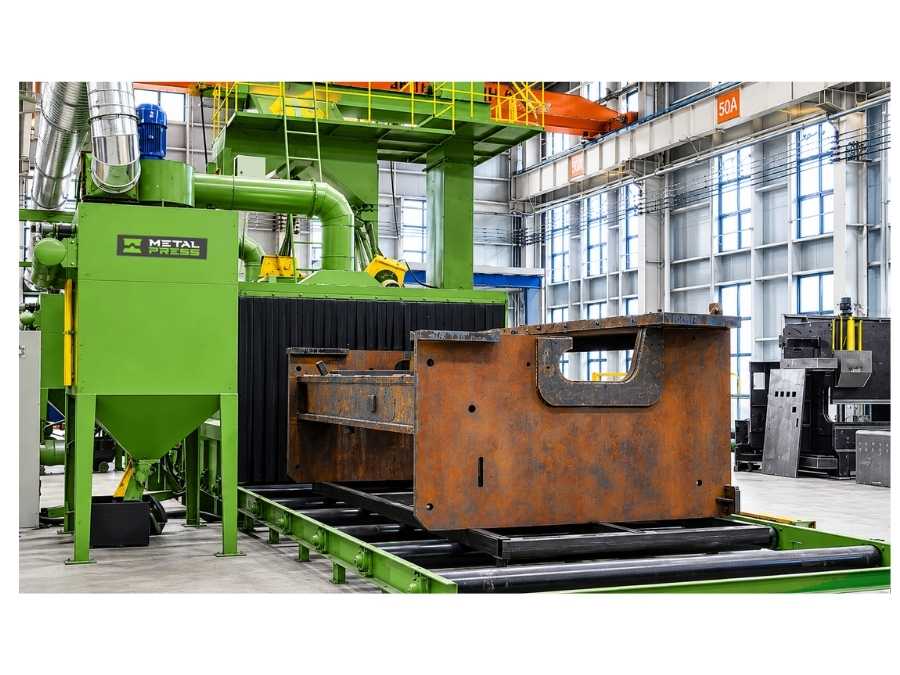

MARCO DE PRECISIÓN HEAVY-DUTY
Construido para brindar precisión y rigidez & Estabilidad a largo plazo.
La prensa plegadora servohidráulica Serie Titan está construida alrededor de un marco monobloque rígido fabricado con acero de alto rendimiento certificado por fábrica. Las placas estructurales están soldadas y liberadas de tensiones en 1,100°F (600°C) para mejorar la resistencia, la estabilidad dimensional y el rendimiento a largo plazo.

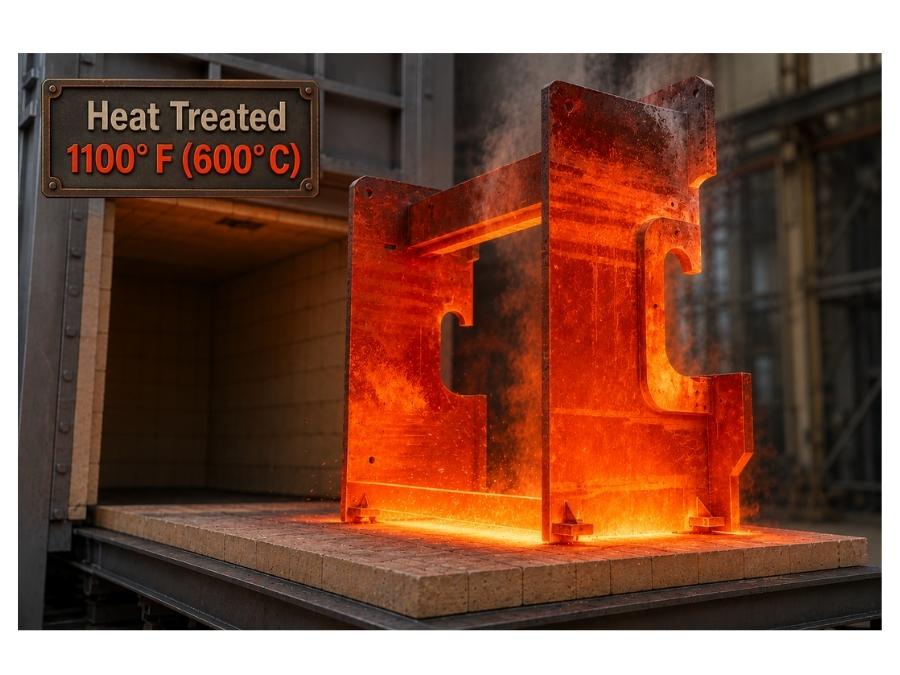

Después del tratamiento térmico, el marco se mecaniza con precisión en una sola configuración en un centro de mecanizado de cinco ejes a gran escala para mantener la alineación y la precisión en toda la máquina. Luego, la estructura terminada se granalla para eliminar los contaminantes de la superficie, mejorar la adhesión del recubrimiento y ayudar a eliminar las tensiones residuales.
El resultado es un marco de prensa plegadora más fuerte y estable diseñado para soportar precisión de plegado constante, repetibilidad y rendimiento de producción confiable año tras año.

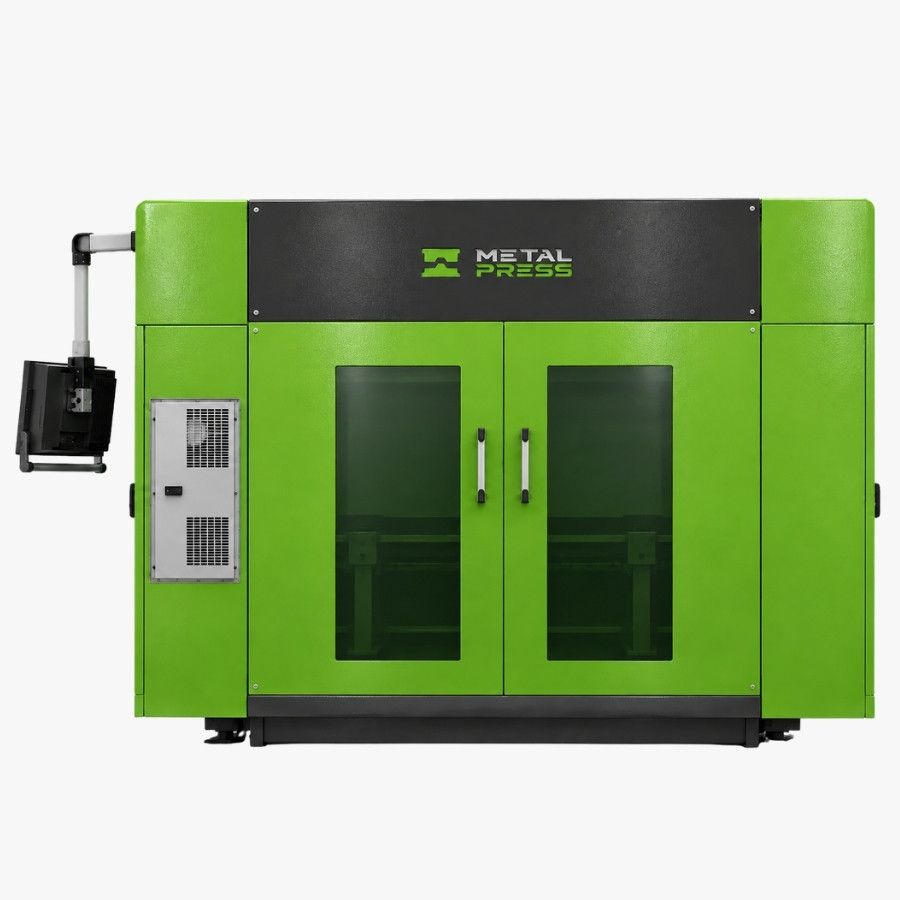

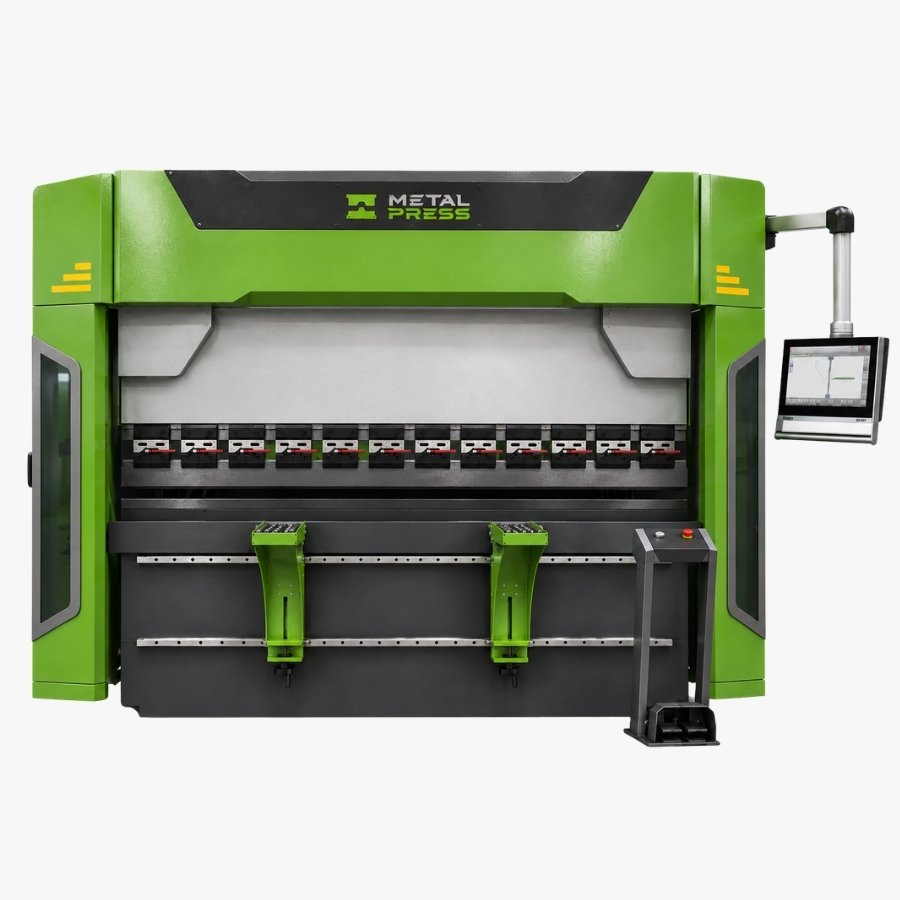

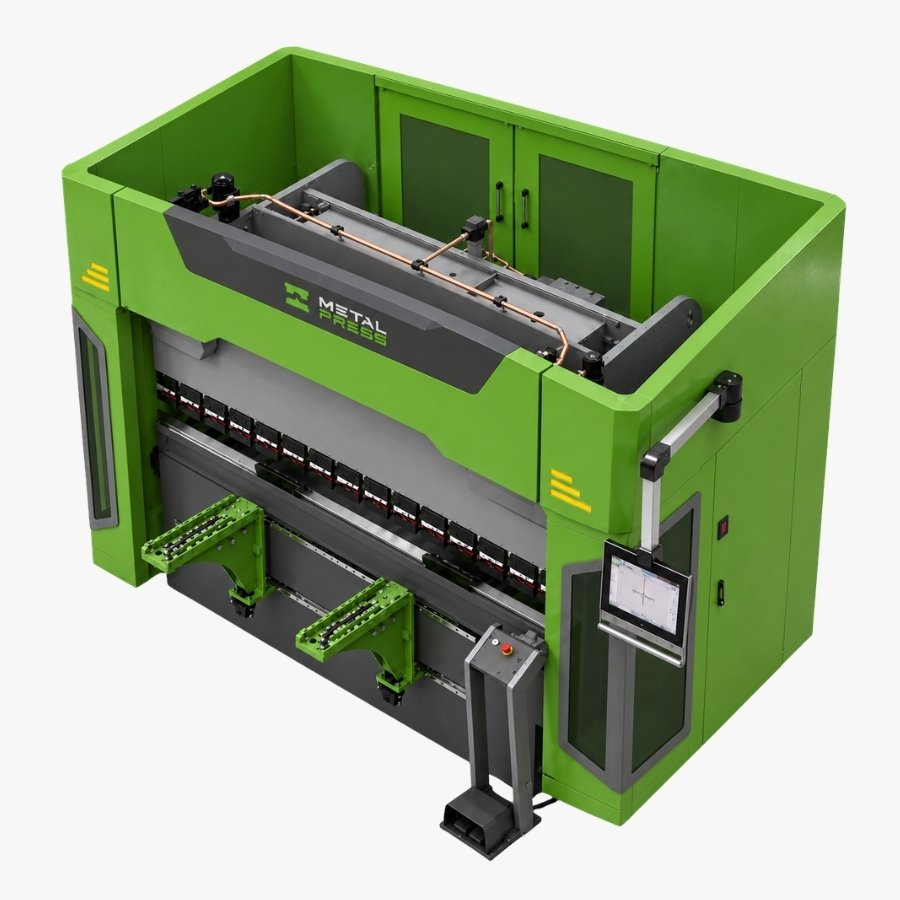

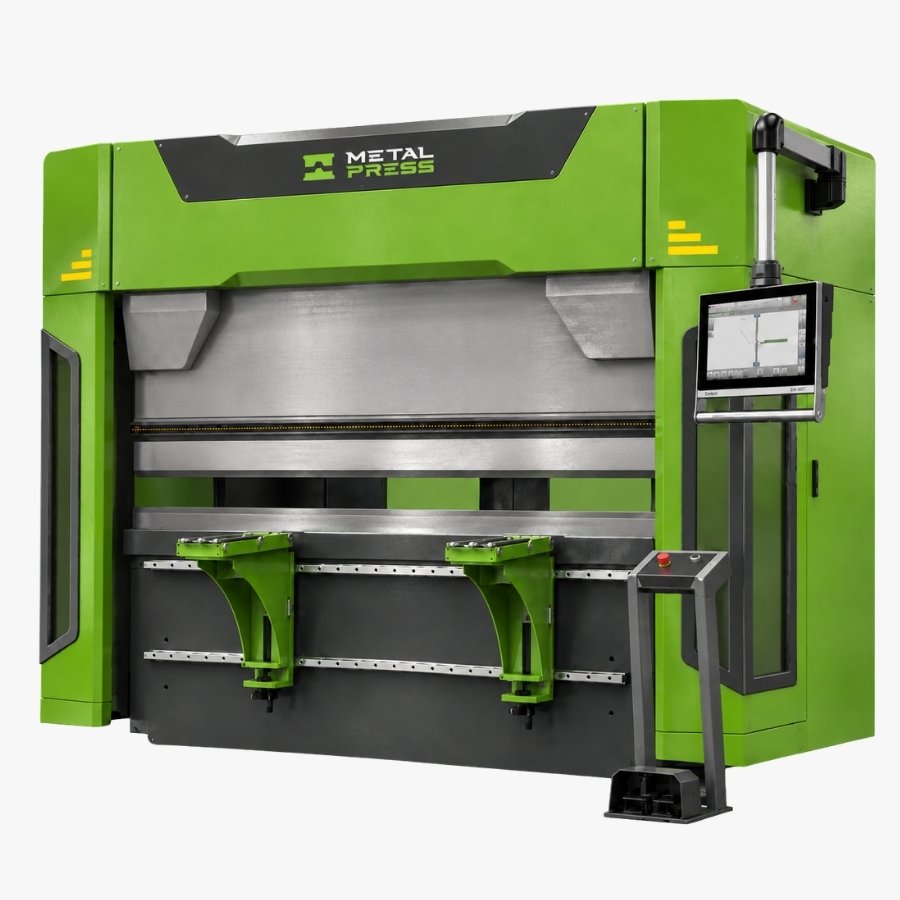

SERIE TITAN DESDE TODOS LOS ÁNGULOS
Diseñado específicamente para la fabricación de precisión de piezas de lámina metálica.
La serie Titan reúne su marco de precisión, tecnología servohidráulica, control CNC, sistema de herramientas, tope trasero y componentes centrados en el operador en una plataforma prensa plegadora hidráulica CNC integrada. Diseñada para entornos de fabricación exigentes, la serie MPT-SV combina la construcción de máquinas modernas con la precisión, flexibilidad y capacidad de producción necesarias para el doblado diario de chapa metálica.
Disponible en múltiples configuraciones de tonelaje y longitud de plegado, la serie Titan se puede adaptar a una amplia gama de requisitos de fabricación.

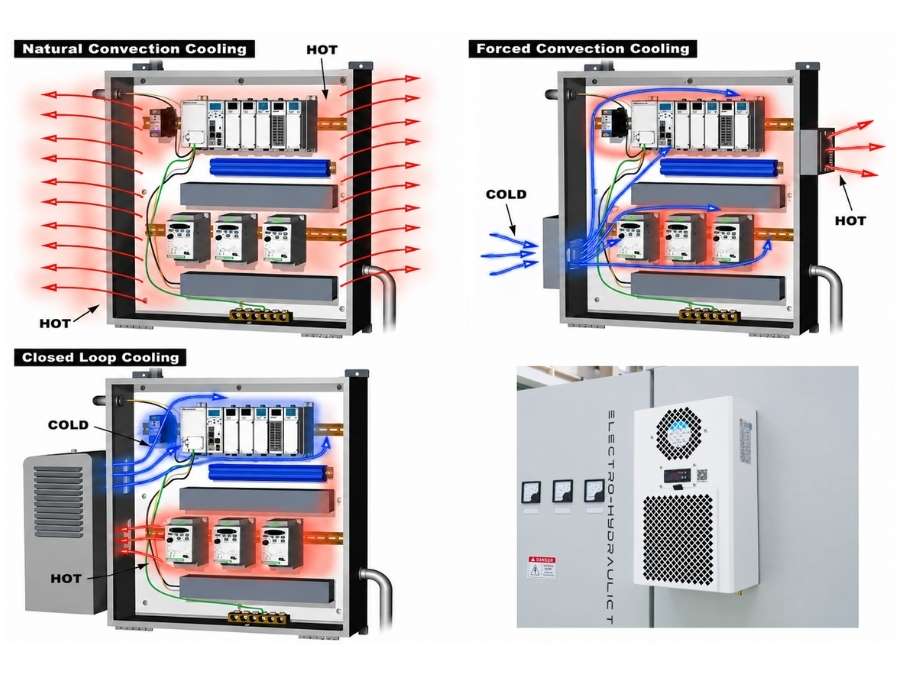

ARMARIO ELÉCTRICO AIR-CONDITIONED
Protección de componentes críticos en entornos exigentes.
La serie Titan cuenta con un gabinete eléctrico con aire acondicionado diseñado para proteger los componentes críticos del CNC y del variador del calor, el polvo y la humedad. Al mantener una temperatura interna estable, el sistema de enfriamiento ayuda a crear condiciones operativas óptimas para los componentes electrónicos sensibles y mejora la confiabilidad a largo plazo.
Combinado con una tecnología de conversión de frecuencia energéticamente eficiente, el sistema ayuda a reducir la acumulación innecesaria de calor, reducir los requisitos de mantenimiento y extender la vida útil de los componentes en entornos industriales exigentes.

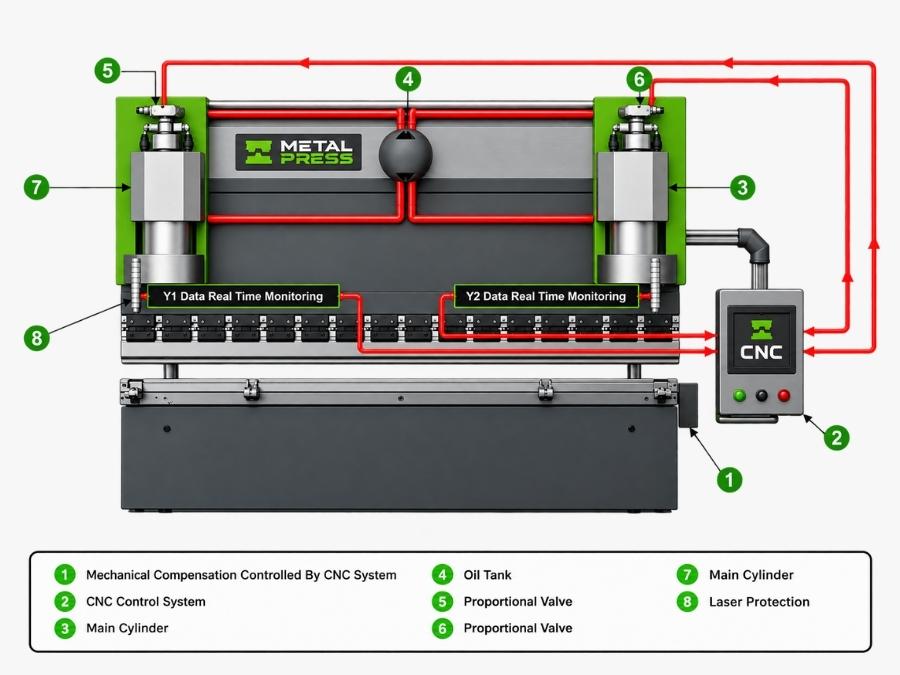

SISTEMA INTEGRADO DE DOBLADO DE PRECISIÓN
Componentes avanzados que trabajan juntos para obtener resultados consistentes.
La Serie Titan combina tecnología avanzada de doblado, controles de precisión y construcción de máquinas de alta resistencia en una plataforma prensa plegadora CNC integrada. Los sistemas clave incluyen programación CNC, posicionamiento del tope trasero, control hidráulico proporcional, herramientas CNC de doble V, compensación de flexión mecánica automática y reglas de rejilla de precisión.
Juntos, estos sistemas están diseñados para ofrecer un doblado preciso, una operación eficiente, resultados repetibles y un rendimiento confiable en aplicaciones exigentes de fabricación de piezas de lámina metálica.

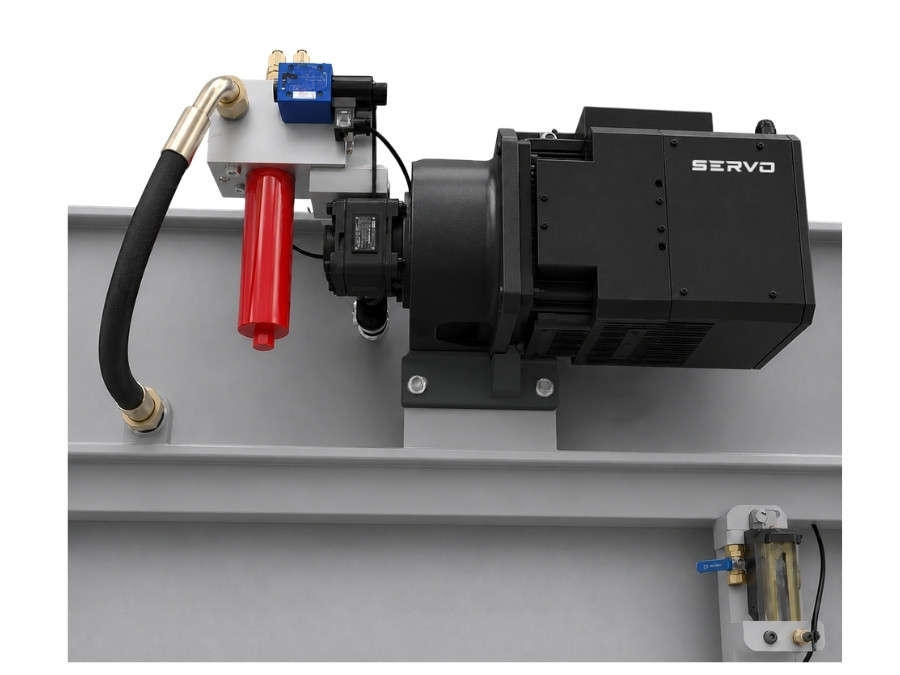

SISTEMA SERVO HIDRÁULICO
Control de movimiento preciso con mayor eficiencia energética.
La Serie Titan utiliza tecnología avanzada de servoaccionamiento para controlar el flujo hidráulico y el movimiento del ariete con alta precisión. Esto proporciona un funcionamiento suave, un posicionamiento preciso y un rendimiento de plegado constante en ciclos de producción repetidos.
Al suministrar energía hidráulica según la demanda de la máquina, el sistema servohidráulico ayuda a reducir el consumo de energía innecesario mientras mantiene una respuesta rápida y un control preciso. El resultado es una repetibilidad mejorada, un funcionamiento eficiente y un rendimiento confiable para aplicaciones de doblado de producción repetida y de fabricación de piezas de lámina metálica exigentes.

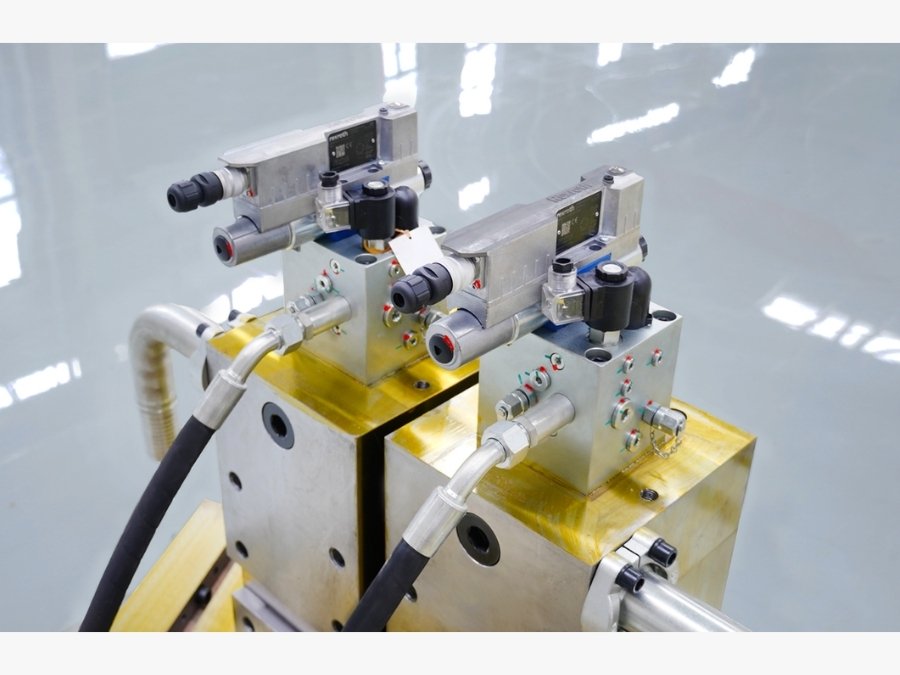

SISTEMA HIDRÁULICO BOSCH REXROTH
Rendimiento hidráulico confiable para una flexión consistente
La serie Titan utiliza un sistema hidráulico Bosch Rexroth diseñado para un control preciso del ariete, un suministro de presión confiable y un rendimiento de flexión constante. Sus componentes hidráulicos probados ayudan a mantener el funcionamiento suave de la máquina y al mismo tiempo respaldan la precisión requerida para aplicaciones exigentes de prensa plegadora CNC.
Diseñado para entornos de producción industrial, el sistema ayuda a mejorar la repetibilidad, reducir los requisitos de mantenimiento y proporcionar un rendimiento confiable en ciclos operativos largos. El resultado es un control hidráulico estable y una precisión de doblado constante tanto para trabajos de producción repetitivos como para trabajos de fabricación más complejos.

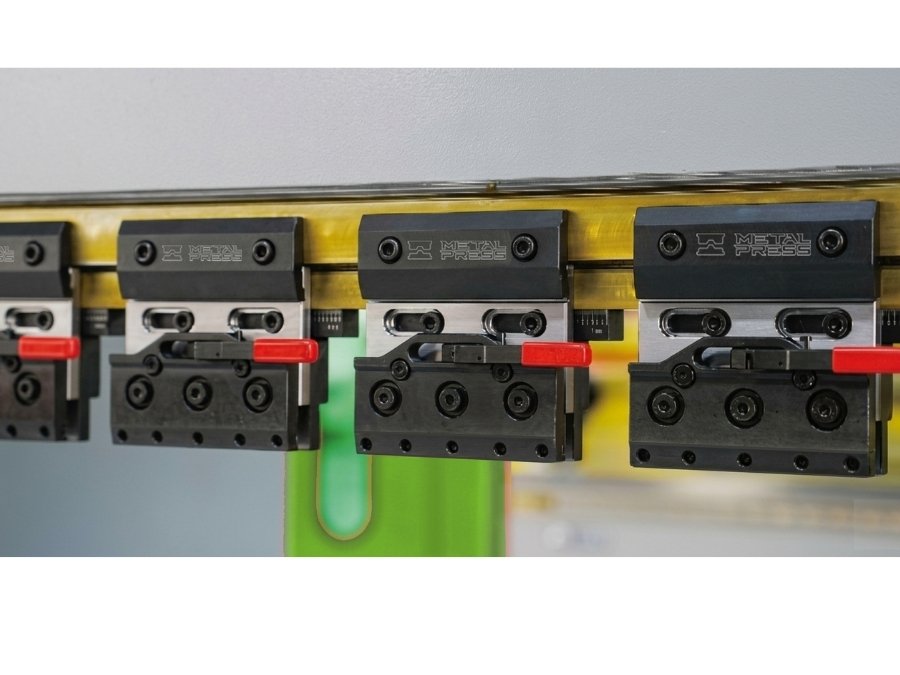

SISTEMA DE SUJECIÓN RÁPIDA DE HERRAMIENTAS
Cambios de herramientas más rápidos con alineación precisa.
La serie Titan cuenta con un sistema de sujeción rápida de herramientas de precisión diseñado para simplificar la configuración de la herramienta de la prensa plegadora y hacer que los cambios de herramientas sean más rápidos, seguros y consistentes. El sistema permite a los operadores asegurar y liberar las herramientas de la prensa plegadora sin depender de ajustes manuales o herramientas especiales que consumen mucho tiempo.
Al reducir el tiempo de configuración y ayudar a mantener una alineación precisa de las herramientas, el sistema de sujeción rápida mejora el tiempo de actividad de la máquina, admite resultados de plegado repetibles y aumenta la productividad en trabajos de fabricación cambiantes.

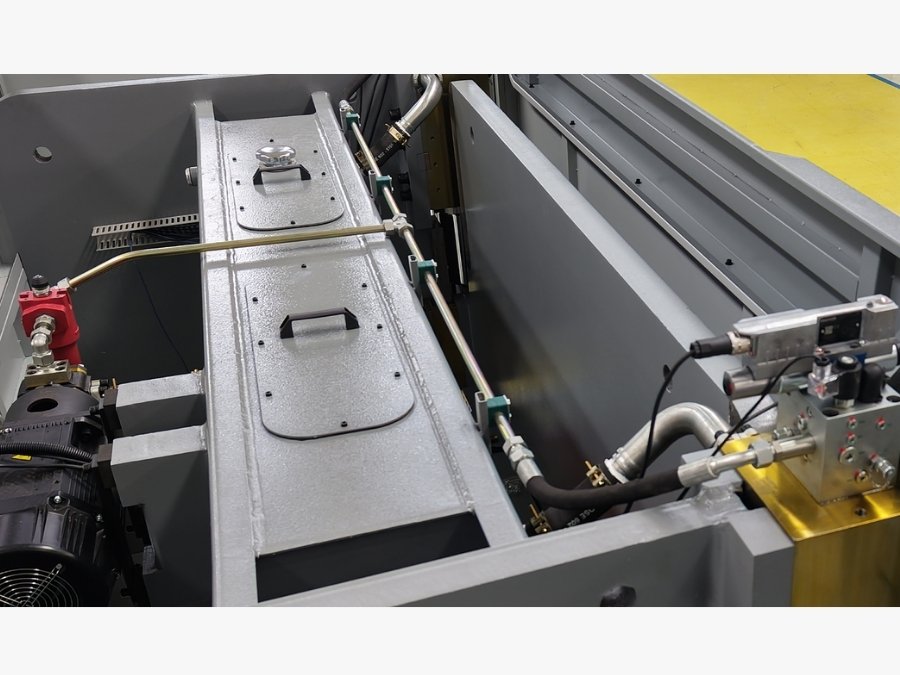

TANQUE HIDRÁULICO ANTI-CORROSION
Construido para proteger el rendimiento hidráulico a lo largo del tiempo.
La Serie Titan cuenta con un depósito de aceite hidráulico integrado con un tratamiento interno anticorrosión diseñado para ayudar a proteger el tanque del óxido y la contaminación. Esta protección adicional respalda un funcionamiento hidráulico más limpio y ayuda a mantener la confiabilidad del sistema en entornos de fabricación exigentes.
Al reducir el riesgo de corrosión interna, el tanque hidráulico tratado ayuda a respaldar el rendimiento hidráulico a largo plazo, menores requisitos de mantenimiento y una vida útil extendida del equipo.

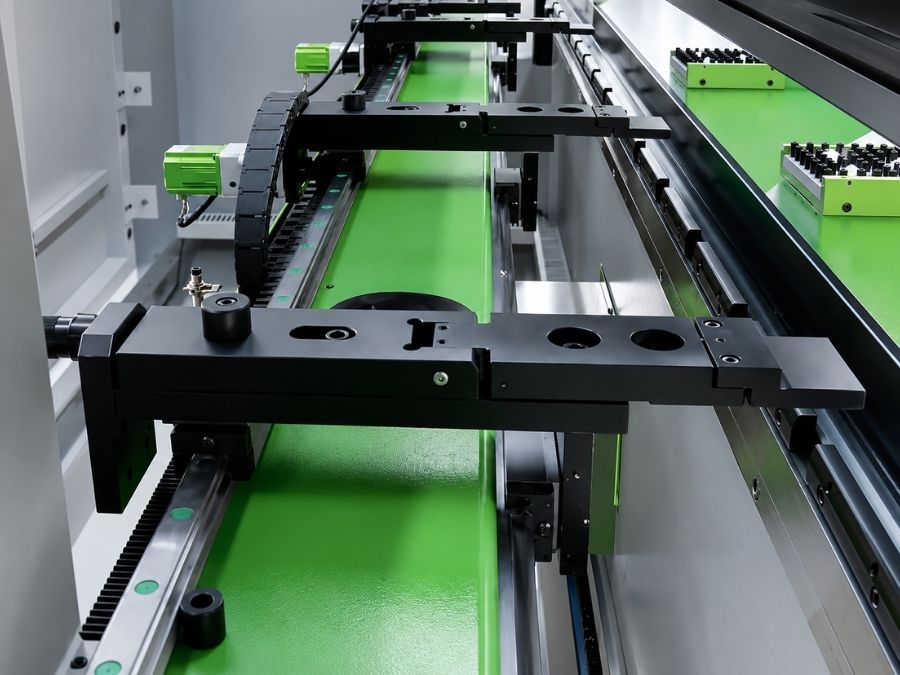

DEDOS DEL MEDIDOR TRASERO DE PRECISIÓN
Posicionamiento preciso de la hoja para dobleces repetibles.
La serie Titan utiliza dedos de tope trasero de alta precisión para posicionar y soportar láminas de metal con precisión antes de cada curvatura. El posicionamiento superior trasero programable ayuda a mantener dimensiones consistentes de las piezas, mejorar la repetibilidad del doblez y reducir la variación de configuración entre tiradas de producción.
Diseñado para trabajos de fabricación exigentes, el sistema de tope trasero admite un posicionamiento más rápido y resultados más confiables al producir piezas repetidas o componentes complejos de múltiples curvaturas.

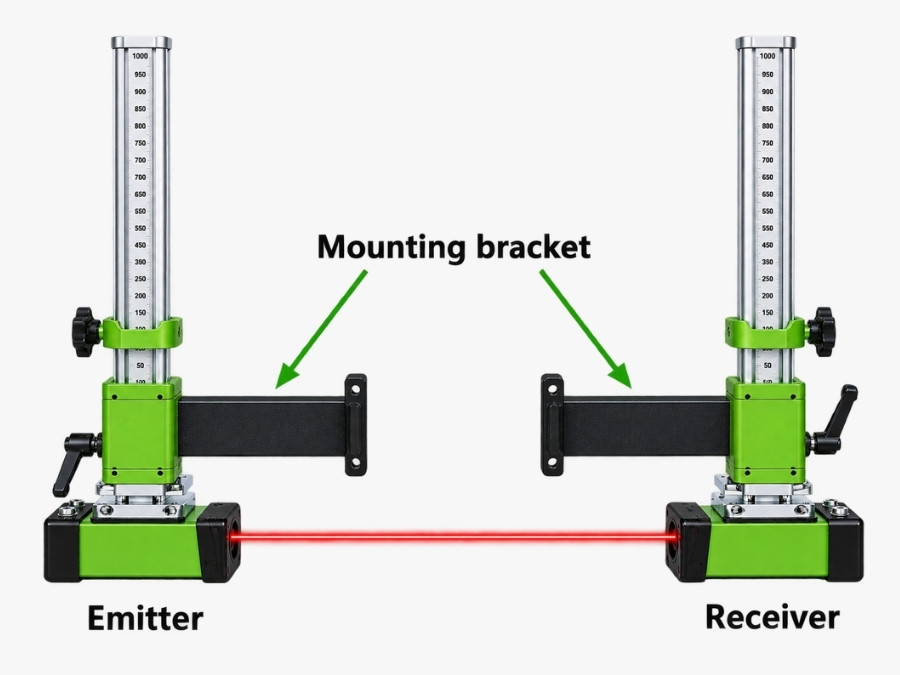

SISTEMA DE SEGURIDAD LÁSER
Protección del punto de operación sin sacrificar la productividad.
La Serie Titan cuenta con un avanzado sistema de seguridad láser diseñado para brindar protección continua alrededor de la zona de flexión mientras mantiene una visibilidad clara del área de trabajo. El sistema monitorea el punto de operación en tiempo real para ayudar a reducir el riesgo de lesiones del operador durante la operación de la prensa plegadora.
Al permitir velocidades de aproximación más altas y reducir desaceleraciones innecesarias, el sistema de seguridad láser ayuda a mejorar los tiempos de ciclo y la productividad al mismo tiempo que respalda los requisitos de seguridad de la prensa plegadora moderna. El resultado es un proceso de doblado más seguro y eficiente para entornos de fabricación exigentes.

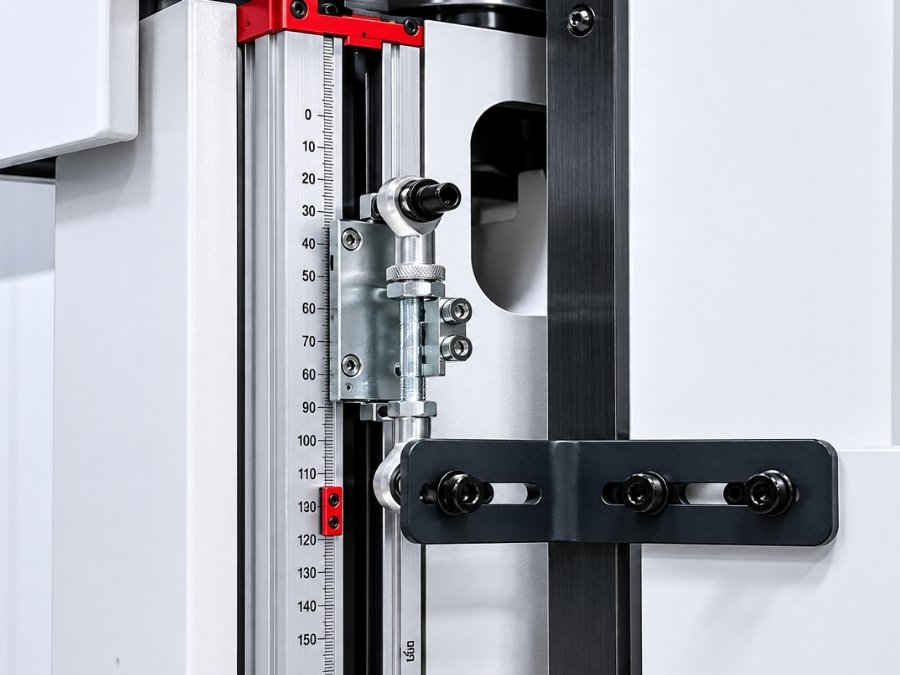

ESCALA DE REJILLA LINEAL
Retroalimentación de posición en tiempo real para una precisión de flexión constante.
La serie Titan utiliza una escala de rejilla lineal de precisión para monitorear continuamente la posición del ariete durante el ciclo de doblado. Esta retroalimentación en tiempo real permite que el sistema CNC detecte variaciones posicionales y realice correcciones precisas según sea necesario.
Al mantener un posicionamiento preciso del ariete en cada carrera, la escala de rejilla ayuda a mejorar la consistencia del doblado, la repetibilidad y la precisión general del conformado, especialmente en corridas de producción repetidas y aplicaciones de chapa de precisión.

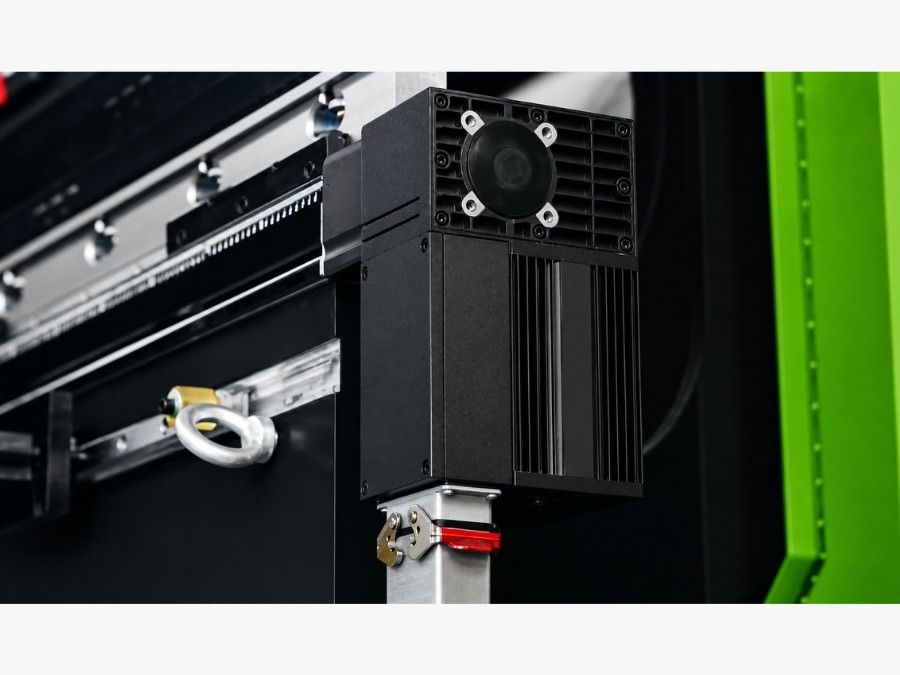

CNC-CONTROLLED SISTEMA DE COMPENSACIÓN DE FLEXIÓN
Ángulos de plegado consistentes en toda la pieza de trabajo.
La Serie Titan utiliza un sistema de compensación de flexión mecánico automático controlado por CNC para compensar la deflexión natural del ariete y la cama durante la flexión. Esto ayuda a mantener ángulos de curvatura más consistentes en toda la longitud de la pieza, especialmente al formar piezas de trabajo más largas.
Al corregir automáticamente la deflexión, el sistema de compensación de flexión ayuda a mejorar la precisión de las piezas, reducir los ajustes de configuración y producir componentes terminados más consistentes en corridas de producción repetidas.

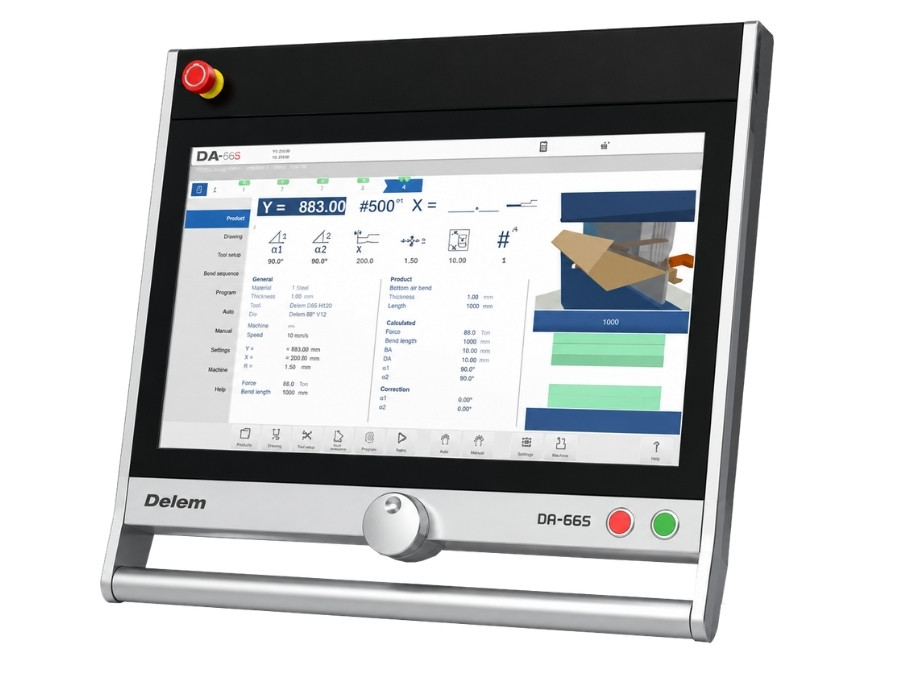

SISTEMA DE CONTROL CNC DELEM DA-66C
Programación CNC avanzada para un plegado más rápido y preciso.
La Serie Titan viene de serie con el Control CNC Delem DA-66C, que brinda a los operadores capacidades avanzadas de programación 2D y 3D junto con visualización de máquinas y herramientas en tiempo real. El cálculo inteligente de la secuencia de curvatura y la detección de colisiones ayudan a simplificar la programación y reducir el tiempo de configuración.
El sistema de control está diseñado para mejorar la precisión del doblado, la consistencia y la eficiencia del operador en una amplia gama de aplicaciones de fabricación de piezas de lámina metálica. También hay disponibles otros sistemas de control para clientes con diferentes requisitos de producción.

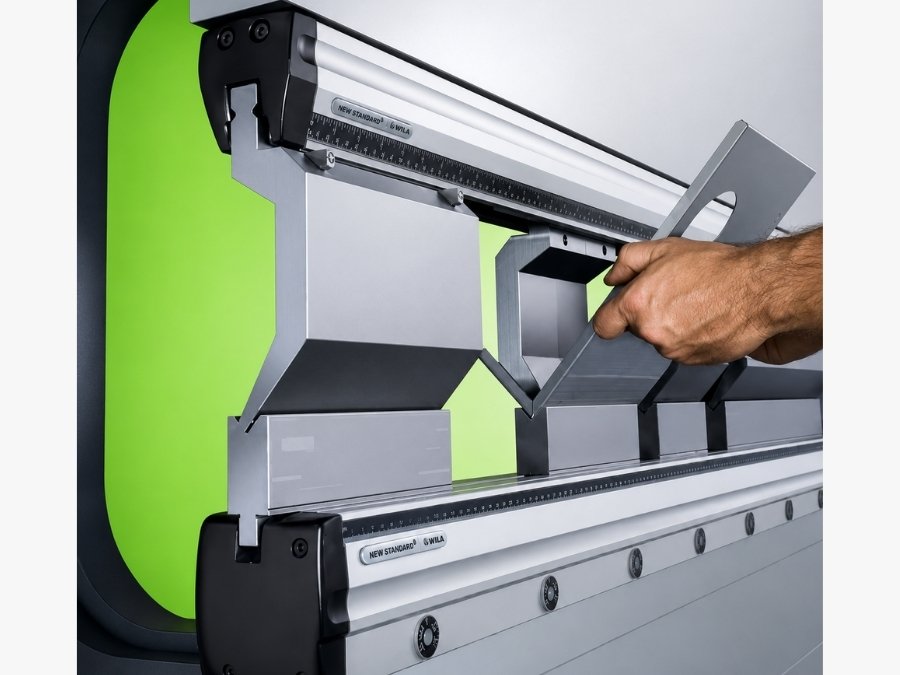

SISTEMA PORTA HERRAMIENTAS WILA
Cambios de herramientas rápidos y precisos con alineación segura.
La serie Titan está disponible con un sistema de sujeción de herramientas WILA opcional diseñado para una instalación de punzones rápida, precisa y segura. Su diseño autoasentado ayuda a mantener una alineación constante de las herramientas al tiempo que reduce el tiempo de configuración y simplifica los cambios de herramientas.
Al mejorar la repetibilidad de las herramientas y reducir el ajuste manual, el sistema WILA ayuda a lograr una precisión de doblado más consistente, una mayor productividad y un rendimiento confiable en una amplia gama de aplicaciones de prensa plegadora.

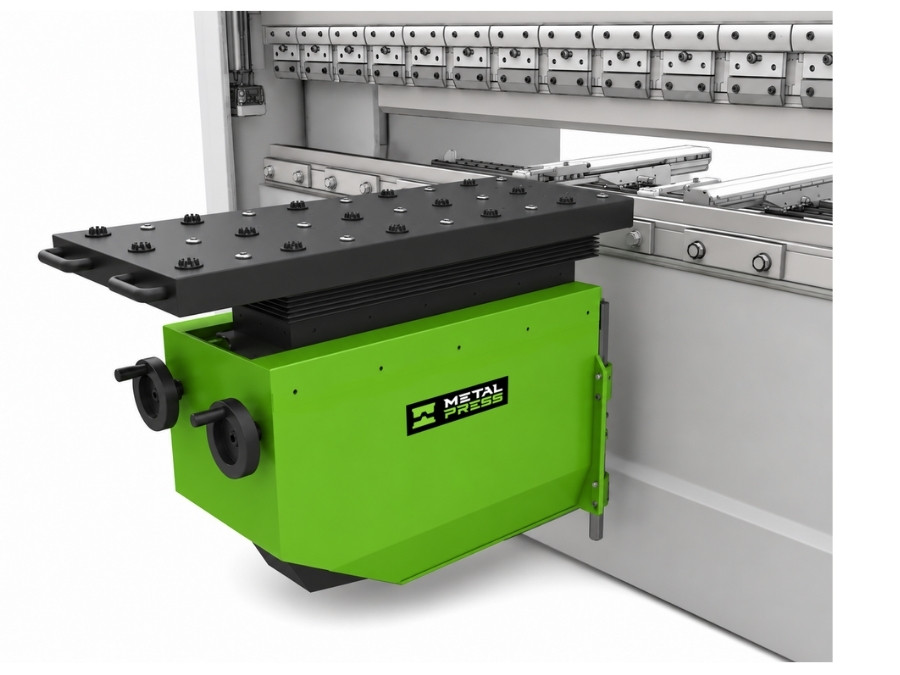

SEGUIDOR DE HOJA
Soporte para piezas de trabajo flexibles & grandes y pesadas.
La Serie Titan está disponible con un seguidor de hojas prensa plegadora simple o doble opcional diseñado para soportar piezas de trabajo grandes, pesadas o flexibles durante todo el proceso de doblado. Al sostener el material a medida que se mueve a través de la curva, el sistema ayuda a reducir el hundimiento, el esfuerzo del operador y el riesgo de dañar las piezas.
El seguidor de hojas también ayuda a mejorar la precisión del doblado, la seguridad y la productividad al formar componentes largos o complejos, lo que lo convierte en una opción valiosa para aplicaciones de fabricación exigentes.

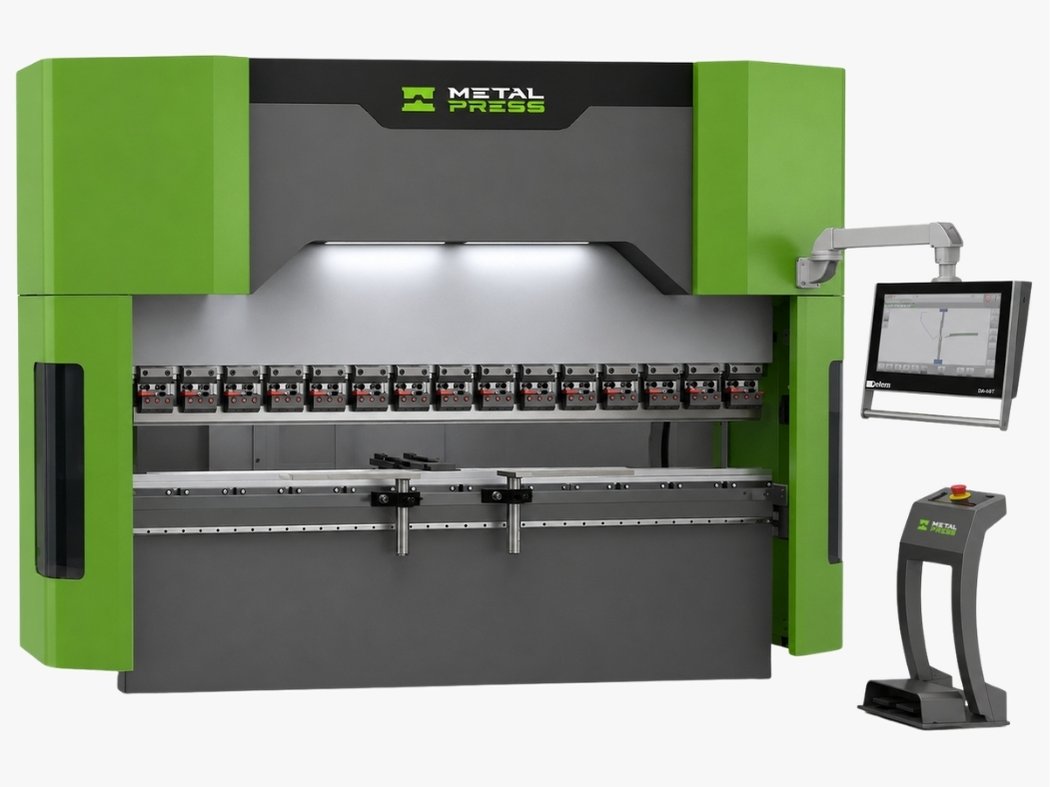

¿BUSCAS UNA PRENSA PLEGADORA MÁS ASEQUIBLE?
La serie Vector ofrece una alternativa rentable.
No todas las aplicaciones requieren las capacidades avanzadas de la serie Titan. Para los talleres que buscan una prensa plegadora CNC más asequible para aplicaciones de doblado más ligeras o menos exigentes, la Serie de vectores ofrece una alternativa práctica.
La Serie Vector está diseñada para clientes que necesitan un rendimiento confiable de doblado de chapa metálica, pero no requieren el conjunto completo de funciones premium, el nivel de construcción de servicio pesado ni las opciones de configuración avanzadas de la Serie Titan.
MARCO DE PRECISIÓN HEAVY-DUTY
Construido para brindar precisión y rigidez & Estabilidad a largo plazo.
La prensa plegadora servohidráulica Serie Titan está construida alrededor de un marco monobloque rígido fabricado con acero de alto rendimiento certificado por fábrica. Las placas estructurales están soldadas y liberadas de tensiones en 1,100°F (600°C) para mejorar la resistencia, la estabilidad dimensional y el rendimiento a largo plazo.
Después del tratamiento térmico, el marco se mecaniza con precisión en una sola configuración en un centro de mecanizado de cinco ejes a gran escala para mantener la alineación y la precisión en toda la máquina. Luego, la estructura terminada se granalla para eliminar los contaminantes de la superficie, mejorar la adhesión del recubrimiento y ayudar a eliminar las tensiones residuales.
El resultado es un marco de prensa plegadora más fuerte y estable diseñado para soportar precisión de plegado constante, repetibilidad y rendimiento de producción confiable año tras año.
SERIE TITAN DESDE TODOS LOS ÁNGULOS
Diseñado específicamente para la fabricación de precisión de piezas de lámina metálica.
La serie Titan reúne su marco de precisión, tecnología servohidráulica, control CNC, sistema de herramientas, tope trasero y componentes centrados en el operador en una plataforma prensa plegadora hidráulica CNC integrada. Diseñada para entornos de fabricación exigentes, la serie MPT-SV combina la construcción de máquinas modernas con la precisión, flexibilidad y capacidad de producción necesarias para el doblado diario de chapa metálica.
Disponible en múltiples configuraciones de tonelaje y longitud de plegado, la serie Titan se puede adaptar a una amplia gama de requisitos de fabricación.
ARMARIO ELÉCTRICO AIR-CONDITIONED
Protección de componentes críticos en entornos exigentes.
La serie Titan cuenta con un gabinete eléctrico con aire acondicionado diseñado para proteger los componentes críticos del CNC y del variador del calor, el polvo y la humedad. Al mantener una temperatura interna estable, el sistema de enfriamiento ayuda a crear condiciones operativas óptimas para los componentes electrónicos sensibles y mejora la confiabilidad a largo plazo.
Combinado con una tecnología de conversión de frecuencia energéticamente eficiente, el sistema ayuda a reducir la acumulación innecesaria de calor, reducir los requisitos de mantenimiento y extender la vida útil de los componentes en entornos industriales exigentes.
SISTEMA INTEGRADO DE DOBLADO DE PRECISIÓN
Componentes avanzados que trabajan juntos para obtener resultados consistentes.
La Serie Titan combina tecnología avanzada de doblado, controles de precisión y construcción de máquinas de alta resistencia en una plataforma prensa plegadora CNC integrada. Los sistemas clave incluyen programación CNC, posicionamiento del tope trasero, control hidráulico proporcional, herramientas CNC de doble V, compensación de flexión mecánica automática y reglas de rejilla de precisión.
Juntos, estos sistemas están diseñados para ofrecer un doblado preciso, una operación eficiente, resultados repetibles y un rendimiento confiable en aplicaciones exigentes de fabricación de piezas de lámina metálica.
SISTEMA SERVO HIDRÁULICO
Control de movimiento preciso con mayor eficiencia energética.
La Serie Titan utiliza tecnología avanzada de servoaccionamiento para controlar el flujo hidráulico y el movimiento del ariete con alta precisión. Esto proporciona un funcionamiento suave, un posicionamiento preciso y un rendimiento de plegado constante en ciclos de producción repetidos.
Al suministrar energía hidráulica según la demanda de la máquina, el sistema servohidráulico ayuda a reducir el consumo de energía innecesario mientras mantiene una respuesta rápida y un control preciso. El resultado es una repetibilidad mejorada, un funcionamiento eficiente y un rendimiento confiable para aplicaciones de doblado de producción repetida y de fabricación de piezas de lámina metálica exigentes.
SISTEMA HIDRÁULICO BOSCH REXROTH
Rendimiento hidráulico confiable para una flexión consistente
La serie Titan utiliza un sistema hidráulico Bosch Rexroth diseñado para un control preciso del ariete, un suministro de presión confiable y un rendimiento de flexión constante. Sus componentes hidráulicos probados ayudan a mantener el funcionamiento suave de la máquina y al mismo tiempo respaldan la precisión requerida para aplicaciones exigentes de prensa plegadora CNC.
Diseñado para entornos de producción industrial, el sistema ayuda a mejorar la repetibilidad, reducir los requisitos de mantenimiento y proporcionar un rendimiento confiable en ciclos operativos largos. El resultado es un control hidráulico estable y una precisión de doblado constante tanto para trabajos de producción repetitivos como para trabajos de fabricación más complejos.
SISTEMA DE SUJECIÓN RÁPIDA DE HERRAMIENTAS
Cambios de herramientas más rápidos con alineación precisa.
La serie Titan cuenta con un sistema de sujeción rápida de herramientas de precisión diseñado para simplificar la configuración de la herramienta de la prensa plegadora y hacer que los cambios de herramientas sean más rápidos, seguros y consistentes. El sistema permite a los operadores asegurar y liberar las herramientas de la prensa plegadora sin depender de ajustes manuales o herramientas especiales que consumen mucho tiempo.
Al reducir el tiempo de configuración y ayudar a mantener una alineación precisa de las herramientas, el sistema de sujeción rápida mejora el tiempo de actividad de la máquina, admite resultados de plegado repetibles y aumenta la productividad en trabajos de fabricación cambiantes.
TANQUE HIDRÁULICO ANTI-CORROSION
Construido para proteger el rendimiento hidráulico a lo largo del tiempo.
La Serie Titan cuenta con un depósito de aceite hidráulico integrado con un tratamiento interno anticorrosión diseñado para ayudar a proteger el tanque del óxido y la contaminación. Esta protección adicional respalda un funcionamiento hidráulico más limpio y ayuda a mantener la confiabilidad del sistema en entornos de fabricación exigentes.
Al reducir el riesgo de corrosión interna, el tanque hidráulico tratado ayuda a respaldar el rendimiento hidráulico a largo plazo, menores requisitos de mantenimiento y una vida útil extendida del equipo.
DEDOS DEL MEDIDOR TRASERO DE PRECISIÓN
Posicionamiento preciso de la hoja para dobleces repetibles.
La serie Titan utiliza dedos de tope trasero de alta precisión para posicionar y soportar láminas de metal con precisión antes de cada curvatura. El posicionamiento superior trasero programable ayuda a mantener dimensiones consistentes de las piezas, mejorar la repetibilidad del doblez y reducir la variación de configuración entre tiradas de producción.
Diseñado para trabajos de fabricación exigentes, el sistema de tope trasero admite un posicionamiento más rápido y resultados más confiables al producir piezas repetidas o componentes complejos de múltiples curvaturas.
SISTEMA DE SEGURIDAD LÁSER
Protección del punto de operación sin sacrificar la productividad.
La Serie Titan cuenta con un avanzado sistema de seguridad láser diseñado para brindar protección continua alrededor de la zona de flexión mientras mantiene una visibilidad clara del área de trabajo. El sistema monitorea el punto de operación en tiempo real para ayudar a reducir el riesgo de lesiones del operador durante la operación de la prensa plegadora.
Al permitir velocidades de aproximación más altas y reducir desaceleraciones innecesarias, el sistema de seguridad láser ayuda a mejorar los tiempos de ciclo y la productividad al mismo tiempo que respalda los requisitos de seguridad de la prensa plegadora moderna. El resultado es un proceso de doblado más seguro y eficiente para entornos de fabricación exigentes.
ESCALA DE REJILLA LINEAL
Retroalimentación de posición en tiempo real para una precisión de flexión constante.
La serie Titan utiliza una escala de rejilla lineal de precisión para monitorear continuamente la posición del ariete durante el ciclo de doblado. Esta retroalimentación en tiempo real permite que el sistema CNC detecte variaciones posicionales y realice correcciones precisas según sea necesario.
Al mantener un posicionamiento preciso del ariete en cada carrera, la escala de rejilla ayuda a mejorar la consistencia del doblado, la repetibilidad y la precisión general del conformado, especialmente en corridas de producción repetidas y aplicaciones de chapa de precisión.
CNC-CONTROLLED SISTEMA DE COMPENSACIÓN DE FLEXIÓN
Ángulos de plegado consistentes en toda la pieza de trabajo.
La Serie Titan utiliza un sistema de compensación de flexión mecánico automático controlado por CNC para compensar la deflexión natural del ariete y la cama durante la flexión. Esto ayuda a mantener ángulos de curvatura más consistentes en toda la longitud de la pieza, especialmente al formar piezas de trabajo más largas.
Al corregir automáticamente la deflexión, el sistema de compensación de flexión ayuda a mejorar la precisión de las piezas, reducir los ajustes de configuración y producir componentes terminados más consistentes en corridas de producción repetidas.
SISTEMA DE CONTROL CNC DELEM DA-66C
Programación CNC avanzada para un plegado más rápido y preciso.
La Serie Titan viene de serie con el Control CNC Delem DA-66C, que brinda a los operadores capacidades avanzadas de programación 2D y 3D junto con visualización de máquinas y herramientas en tiempo real. El cálculo inteligente de la secuencia de curvatura y la detección de colisiones ayudan a simplificar la programación y reducir el tiempo de configuración.
El sistema de control está diseñado para mejorar la precisión del doblado, la consistencia y la eficiencia del operador en una amplia gama de aplicaciones de fabricación de piezas de lámina metálica. También hay disponibles otros sistemas de control para clientes con diferentes requisitos de producción.
SISTEMA PORTA HERRAMIENTAS WILA
Cambios de herramientas rápidos y precisos con alineación segura.
La serie Titan está disponible con un sistema de sujeción de herramientas WILA opcional diseñado para una instalación de punzones rápida, precisa y segura. Su diseño autoasentado ayuda a mantener una alineación constante de las herramientas al tiempo que reduce el tiempo de configuración y simplifica los cambios de herramientas.
Al mejorar la repetibilidad de las herramientas y reducir el ajuste manual, el sistema WILA ayuda a lograr una precisión de doblado más consistente, una mayor productividad y un rendimiento confiable en una amplia gama de aplicaciones de prensa plegadora.
SEGUIDOR DE HOJA
Soporte para piezas de trabajo flexibles & grandes y pesadas.
La Serie Titan está disponible con un seguidor de hojas prensa plegadora simple o doble opcional diseñado para soportar piezas de trabajo grandes, pesadas o flexibles durante todo el proceso de doblado. Al sostener el material a medida que se mueve a través de la curva, el sistema ayuda a reducir el hundimiento, el esfuerzo del operador y el riesgo de dañar las piezas.
El seguidor de hojas también ayuda a mejorar la precisión del doblado, la seguridad y la productividad al formar componentes largos o complejos, lo que lo convierte en una opción valiosa para aplicaciones de fabricación exigentes.
¿BUSCAS UNA PRENSA PLEGADORA MÁS ASEQUIBLE?
La serie Vector ofrece una alternativa rentable.
No todas las aplicaciones requieren las capacidades avanzadas de la serie Titan. Para los talleres que buscan una prensa plegadora CNC más asequible para aplicaciones de doblado más ligeras o menos exigentes, la Serie de vectores ofrece una alternativa práctica.
La Serie Vector está diseñada para clientes que necesitan un rendimiento confiable de doblado de chapa metálica, pero no requieren el conjunto completo de funciones premium, el nivel de construcción de servicio pesado ni las opciones de configuración avanzadas de la Serie Titan.
DIECISÉIS CONFIGURACIONES ESTÁNDAR
Disponible de 75 a 350 toneladas con longitudes de doblado de 8 a 13 pies, la prensa plegadora CNC servohidráulica Titan Series MPT-SV ofrece 16 configuraciones para doblado y fabricación de chapa de precisión.
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR DE EE. UU. | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODELO NÚMERO |
CAPACIDAD |
DOBLADO LONGITUD (A) |
ENTRE VIGAS (B) |
CILINDRO CARRERA (C) |
GARGANTA PROFUNDIDAD (D) |
APERTURA MÁXIMA ALTURA (E) |
ENFOQUE VELOCIDAD |
DOBLADO VELOCIDAD |
VOLVER VELOCIDAD |
SERVO MOTOR |
PESO |
DIMENSIONES L × W × H |
| MPT-SV-75T-8FT | 75 tons | 8 ft (98,4 pulgadas) |
74.8 in | 7.9 in | 15.7 in | 19.3 in | 8,7 pulgadas/s | 0–0,39 pulgadas/s | 5,5 pulgadas/s | 10.1 kW | 11,464 libras | 141.7 × 63 × 90.6 in |
| MPT-SV-120T-8FT | 120 tons | 8 ft (98,4 pulgadas) |
74.8 in | 10.4 in | 16.9 in | 20.9 in | 7,9 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 14.8 kW | 15,432 libras | 141.7 × 66.9 × 92.5 in |
| MPT-SV-120T-10FT | 120 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 16.9 in | 20.9 in | 7,9 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 14.8 kW | 18,078 libras | 169.3 × 66.9 × 92.5 in |
| MPT-SV-120T-13FT | 120 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 16.9 in | 20.9 in | 7,1 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 14.8 kW | 20,944 libras | 204.7 × 66.9 × 92.5 in |
| MPT-SV-140T-8FT | 140 tons | 8 ft (98,4 pulgadas) |
74.8 in | 10.4 in | 16.9 in | 20.9 in | 7,9 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 20.1 kW | 18,298 libras | 141.7 × 70.9 × 108.3 in |
| MPT-SV-140T-10FT | 140 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 16.9 in | 20.9 in | 7,9 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 20.1 kW | 20,944 libras | 169.3 × 70.9 × 108.3 in |
| MPT-SV-140T-13FT | 140 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 16.9 in | 20.9 in | 7,1 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 20.1 kW | 23,810 libras | 204.7 × 70.9 × 108.3 in |
| MPT-SV-180T-8FT | 180 tons | 8 ft (98,4 pulgadas) |
74.8 in | 10.4 in | 17.7 in | 20.9 in | 7,1 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 24.8 kW | 21,605 libras | 141.7 × 74.8 × 110.2 in |
| MPT-SV-180T-10FT | 180 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 17.7 in | 20.9 in | 7,1 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 24.8 kW | 24,251 libras | 169.3 × 74.8 × 110.2 in |
| MPT-SV-180T-13FT | 180 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 24.8 kW | 27,558 libras | 204.7 × 74.8 × 110.2 in |
| MPT-SV-240T-10FT | 240 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 29,762 libras | 169.3 × 76.8 × 114.2 in |
| MPT-SV-240T-13FT | 240 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,39 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 32,628 libras | 204.7 × 76.8 × 114.2 in |
| MPT-SV-275T-10FT | 275 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,31 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 36,376 libras | 169.3 × 78.7 × 114.2 in |
| MPT-SV-275T-13FT | 275 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,31 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 40,786 libras | 204.7 × 78.7 × 114.2 in |
| MPT-SV-350T-10FT | 350 tons | 10 ft (126 pulgadas) |
102.4 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,31 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 36,376 libras | 169.3 × 78.7 × 114.2 in |
| MPT-SV-350T-13FT | 350 tons | 13 ft (161,4 pulgadas) |
133.9 in | 10.4 in | 17.7 in | 20.9 in | 6,3 pulgadas/s | 0–0,31 pulgadas/s | 4,7 pulgadas/s | 29.5 kW | 40,786 libras | 204.7 × 78.7 × 114.2 in |
Las especificaciones están sujetas a cambios sin previo aviso.
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR MÉTRICO | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MODELO NÚMERO |
CAPACIDAD |
DOBLADO LONGITUD (A) |
ENTRE VIGAS (B) |
CILINDRO CARRERA (C) |
GARGANTA PROFUNDIDAD (D) |
APERTURA MÁXIMA ALTURA (E) |
ENFOQUE VELOCIDAD |
DOBLADO VELOCIDAD |
VOLVER VELOCIDAD |
SERVO MOTOR |
PESO |
DIMENSIONES L × W × H |
| MPT-SV-75T-8FT | 68 toneladas | 2500 mm | 1900 mm | 200 mm | 400 mm | 490 mm | 220 mm/s | 0–10 mm/s | 140 mm/s | 10.1 kW | 5.200 kilos | 3600 × 1600 × 2300 mm |
| MPT-SV-120T-8FT | 109 toneladas | 2500 mm | 1900 mm | 265 mm | 430 mm | 530 mm | 200 mm/s | 0–10 mm/s | 120 mm/s | 14.8 kW | 7.000 kilogramos | 3600 × 1700 × 2350 mm |
| MPT-SV-120T-10FT | 109 toneladas | 3200 mm | 2600 mm | 265 mm | 430 mm | 530 mm | 200 mm/s | 0–10 mm/s | 120 mm/s | 14.8 kW | 8.200 kilos | 4300 × 1700 × 2350 mm |
| MPT-SV-120T-13FT | 109 toneladas | 4100 mm | 3400 mm | 265 mm | 430 mm | 530 mm | 180 mm/s | 0–10 mm/s | 120 mm/s | 14.8 kW | 9.500 kilogramos | 5200 × 1700 × 2350 mm |
| MPT-SV-140T-8FT | 127 toneladas | 2500 mm | 1900 mm | 265 mm | 430 mm | 530 mm | 200 mm/s | 0–10 mm/s | 120 mm/s | 20.1 kW | 8.300 kilogramos | 3600 × 1800 × 2750 mm |
| MPT-SV-140T-10FT | 127 toneladas | 3200 mm | 2600 mm | 265 mm | 430 mm | 530 mm | 200 mm/s | 0–10 mm/s | 120 mm/s | 20.1 kW | 9.500 kilogramos | 4300 × 1800 × 2750 mm |
| MPT-SV-140T-13FT | 127 toneladas | 4100 mm | 3400 mm | 265 mm | 430 mm | 530 mm | 180 mm/s | 0–10 mm/s | 120 mm/s | 20.1 kW | 10.800 kilogramos | 5200 × 1800 × 2750 mm |
| MPT-SV-180T-8FT | 163 toneladas | 2500 mm | 1900 mm | 265 mm | 450 mm | 530 mm | 180 mm/s | 0–10 mm/s | 120 mm/s | 24.8 kW | 9.800 kilogramos | 3600 × 1900 × 2800 mm |
| MPT-SV-180T-10FT | 163 toneladas | 3200 mm | 2600 mm | 265 mm | 450 mm | 530 mm | 180 mm/s | 0–10 mm/s | 120 mm/s | 24.8 kW | 11.000 kilogramos | 4300 × 1900 × 2800 mm |
| MPT-SV-180T-13FT | 163 toneladas | 4100 mm | 3400 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–10 mm/s | 120 mm/s | 24.8 kW | 12.500 kilogramos | 5200 × 1900 × 2800 mm |
| MPT-SV-240T-10FT | 218 toneladas | 3200 mm | 2600 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–10 mm/s | 120 mm/s | 29.5 kW | 13.500 kilogramos | 4300 × 1950 × 2900 mm |
| MPT-SV-240T-13FT | 218 toneladas | 4100 mm | 3400 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–10 mm/s | 120 mm/s | 29.5 kW | 14.800 kilogramos | 5200 × 1950 × 2900 mm |
| MPT-SV-275T-10FT | 249 toneladas | 3200 mm | 2600 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–8 mm/s | 120 mm/s | 29.5 kW | 16.500 kilogramos | 4300 × 2000 × 2900 mm |
| MPT-SV-275T-13FT | 249 toneladas | 4100 mm | 3400 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–8 mm/s | 120 mm/s | 29.5 kW | 18.500 kilogramos | 5200 × 2000 × 2900 mm |
| MPT-SV-350T-10FT | 318 toneladas | 3200 mm | 2600 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–8 mm/s | 120 mm/s | 29.5 kW | 16.500 kilogramos | 4300 × 2000 × 2900 mm |
| MPT-SV-350T-13FT | 318 toneladas | 4100 mm | 3400 mm | 265 mm | 450 mm | 530 mm | 160 mm/s | 0–8 mm/s | 120 mm/s | 29.5 kW | 18.500 kilogramos | 5200 × 2000 × 2900 mm |
Las especificaciones están sujetas a cambios sin previo aviso.
Preguntas Frecuentes sobre Prensa plegadora CNC
Una prensa plegadora CNC servohidráulica es una máquina dobladora de chapa que combina la fuerza de conformado hidráulica con el movimiento servocontrolado y la programación CNC. La serie Titan MPT-SV utiliza tecnología de servoaccionamiento para un posicionamiento preciso del ariete, un movimiento suave y un doblado repetible al tiempo que ayuda a reducir el consumo de energía innecesario. El control CNC también permite a los operadores programar secuencias de plegado, herramientas, posicionamiento y otras funciones de la máquina para una producción más eficiente.
Las prensa plegadora CNC se usan comúnmente para doblar acero dulce, acero inoxidable, aluminio y otros materiales de láminas o placas utilizados en la fabricación de metales. El tonelaje requerido de la prensa plegadora depende del tipo de material, la resistencia del material, el espesor, la longitud de curvatura, las herramientas y la geometría de curvatura deseada. Proporcionar estos detalles ayuda a determinar la capacidad correcta de la máquina para la aplicación.
Una prensa plegadora CNC mejora la eficiencia al automatizar funciones de doblado importantes como el posicionamiento del ariete, el movimiento del tope trasero, la secuenciación de doblez y la compensación de flexión. La serie Titan también utiliza el control CNC Delem DA-66C con programación 2D y 3D, visualización de herramientas, cálculo de secuencia de plegado y detección de colisiones para ayudar a reducir el tiempo de configuración y mejorar la repetibilidad.
Sí. La prensa plegadora CNC se puede utilizar como parte de un flujo de trabajo más amplio de fabricación de piezas de lámina metálica junto con equipos como cortadoras láser, cortadoras de plasma, cizallas, punzonadoras, sistemas de manejo de materiales y células de producción automatizadas. Los requisitos de integración dependen de la configuración de la máquina, el flujo de piezas, las herramientas, los controles y el nivel de automatización requerido.
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá, y suministra maquinaria industrial para clientes con una variedad de requisitos de fabricación y doblado de chapa metálica. Comuníquese con el equipo de MetalPress para analizar la disponibilidad de la máquina, los requisitos de instalación, el envío y el soporte para su ubicación.
Una prensa plegadora hidráulica convencional utiliza energía hidráulica para mover y controlar el ariete, mientras que una prensa plegadora servohidráulica agrega tecnología de accionamiento servocontrolado para una gestión más precisa del movimiento y la energía. La serie Titan utiliza tecnología servo para mejorar el posicionamiento del ariete, la repetibilidad y la eficiencia operativa mientras mantiene la fuerza de formación de un sistema hidráulico.
Una prensa plegadora manual o convencional requiere más ajuste por parte del operador y configuración manual, mientras que una prensa plegadora CNC controla múltiples funciones de la máquina a través de controles programables. Los sistemas CNC pueden gestionar secuencias de plegado, posicionamiento del tope trasero, movimiento del ariete, compensación de flexión y otros parámetros, lo que ayuda a mejorar la precisión, la repetibilidad y la eficiencia de configuración tanto para piezas simples como complejas.
Las características de seguridad importantes de la prensa plegadora pueden incluir protección láser del punto de operación, paradas de emergencia, áreas vigiladas, sistemas de control seguros y herramientas y procedimientos operativos configurados adecuadamente. La Serie Titan incluye un sistema de seguridad láser integrado diseñado para monitorear la zona de plegado en tiempo real y al mismo tiempo permitir el funcionamiento eficiente de la máquina.
La operación segura de la prensa plegadora comienza con operadores capacitados, herramientas correctas, configuración adecuada de la máquina y el cumplimiento de los procedimientos operativos y de seguridad del fabricante. Los operadores deben verificar la secuencia de doblado programada, mantener las manos y partes del cuerpo alejadas de la zona de doblado, confirmar que los dispositivos de seguridad estén funcionando correctamente e inspeccionar las herramientas y las piezas de trabajo antes de la operación. También se deben utilizar equipos de protección personal y de protección adecuados según los requisitos de la aplicación y de la instalación.
La información más importante incluye la tipo de material, espesor máximo del material, longitud máxima de plegado, geometría de la pieza y volumen de producción requerido. Los dibujos de piezas son especialmente útiles porque permiten al proveedor de la máquina evaluar los requisitos de tonelaje, herramientas, secuencia de plegado, profundidad de garganta, altura de apertura y cualquier opción especial que pueda ser necesaria.
Si no está seguro del tonelaje exacto, envíe el material, espesor, longitud de doblez y planos que tenga y se podrá determinar la configuración correcta de la prensa plegadora.
debe seleccionarse en función del material más fuerte y grueso que espera doblar, la longitud máxima de plegado, la configuración de las herramientas y la geometría de la pieza. La serie Titan MPT-SV está disponible en 16 configuraciones de 75 a 350 toneladas, con longitudes de flexión que van desde aproximadamente 8 a 13 pies, lo que permite adaptar la máquina a una amplia gama de requisitos de fabricación.
MetalPress Machinery ofrece soluciones de prensa plegadora CNC para aplicaciones de fabricación de piezas de lámina metálica, incluyendo la gama premium Prensa plegadora servohidráulica Serie Titan y el más económico Serie de vectores para requisitos de flexión menos exigentes.
Los clientes pueden comunicarse con MetalPress con su tipo de material, espesor, longitud de doblado y requisitos de producción para determinar la configuración de prensa plegadora más adecuada.
El costo de la prensa plegadora CNC depende de la fuerza seleccionada y la longitud de plegado, el control y la configuración de herramientas, y cualquier requisito de manipulación o instalación cotizado. Envíe el material, el espesor, la curvatura más larga y los dibujos de piezas para que MetalPress pueda preparar una cotización específica de la configuración. Confirme qué herramientas, opciones, entrega y servicios están incluidos en lugar de comparar únicamente los precios de las máquinas.
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá. Para una consulta sobre el suministro de prensa plegadora industrial, envíe sus requisitos de plegado y la ubicación del sitio. La disponibilidad del modelo, los arreglos de entrega y cualquier alcance de instalación o soporte se confirman en la cotización.
P: ¿Qué es una prensa plegadora CNC servohidráulica?
Una prensa plegadora CNC servohidráulica es una máquina dobladora de chapa que combina la fuerza de conformado hidráulica con el movimiento servocontrolado y la programación CNC. La serie Titan MPT-SV utiliza tecnología de servoaccionamiento para un posicionamiento preciso del ariete, un movimiento suave y un doblado repetible al tiempo que ayuda a reducir el consumo de energía innecesario. El control CNC también permite a los operadores programar secuencias de plegado, herramientas, posicionamiento y otras funciones de la máquina para una producción más eficiente.
P: ¿Qué materiales puede doblar una prensa plegadora CNC?
Las prensa plegadora CNC se usan comúnmente para doblar acero dulce, acero inoxidable, aluminio y otros materiales de láminas o placas utilizados en la fabricación de metales. El tonelaje requerido de la prensa plegadora depende del tipo de material, la resistencia del material, el espesor, la longitud de curvatura, las herramientas y la geometría de curvatura deseada. Proporcionar estos detalles ayuda a determinar la capacidad correcta de la máquina para la aplicación.
P: ¿Cómo mejora una prensa plegadora CNC la eficiencia de fabricación?
Una prensa plegadora CNC mejora la eficiencia al automatizar funciones de doblado importantes como el posicionamiento del ariete, el movimiento del tope trasero, la secuenciación de doblez y la compensación de flexión. La serie Titan también utiliza el control CNC Delem DA-66C con programación 2D y 3D, visualización de herramientas, cálculo de secuencia de plegado y detección de colisiones para ayudar a reducir el tiempo de configuración y mejorar la repetibilidad.
P: ¿Se puede integrar una prensa plegadora con otros equipos de fabricación de piezas de lámina metálica?
Sí. La prensa plegadora CNC se puede utilizar como parte de un flujo de trabajo más amplio de fabricación de piezas de lámina metálica junto con equipos como cortadoras láser, cortadoras de plasma, cizallas, punzonadoras, sistemas de manejo de materiales y células de producción automatizadas. Los requisitos de integración dependen de la configuración de la máquina, el flujo de piezas, las herramientas, los controles y el nivel de automatización requerido.
P: ¿Suministran prensa plegadora CNC en Norteamérica?
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá, y suministra maquinaria industrial para clientes con una variedad de requisitos de fabricación y doblado de chapa metálica. Comuníquese con el equipo de MetalPress para analizar la disponibilidad de la máquina, los requisitos de instalación, el envío y el soporte para su ubicación.
P: ¿Cuál es la diferencia entre una prensa plegadora servohidráulica y una prensa plegadora hidráulica convencional?
Una prensa plegadora hidráulica convencional utiliza energía hidráulica para mover y controlar el ariete, mientras que una prensa plegadora servohidráulica agrega tecnología de accionamiento servocontrolado para una gestión más precisa del movimiento y la energía. La serie Titan utiliza tecnología servo para mejorar el posicionamiento del ariete, la repetibilidad y la eficiencia operativa mientras mantiene la fuerza de formación de un sistema hidráulico.
P: ¿Cuál es la diferencia entre una prensa plegadora CNC y una prensa plegadora manual?
Una prensa plegadora manual o convencional requiere más ajuste por parte del operador y configuración manual, mientras que una prensa plegadora CNC controla múltiples funciones de la máquina a través de controles programables. Los sistemas CNC pueden gestionar secuencias de plegado, posicionamiento del tope trasero, movimiento del ariete, compensación de flexión y otros parámetros, lo que ayuda a mejorar la precisión, la repetibilidad y la eficiencia de configuración tanto para piezas simples como complejas.
P: ¿Qué características de seguridad son importantes en una prensa plegadora CNC?
Las características de seguridad importantes de la prensa plegadora pueden incluir protección láser del punto de operación, paradas de emergencia, áreas vigiladas, sistemas de control seguros y herramientas y procedimientos operativos configurados adecuadamente. La Serie Titan incluye un sistema de seguridad láser integrado diseñado para monitorear la zona de plegado en tiempo real y al mismo tiempo permitir el funcionamiento eficiente de la máquina.
P: ¿Cómo se opera de forma segura una prensa plegadora CNC?
La operación segura de la prensa plegadora comienza con operadores capacitados, herramientas correctas, configuración adecuada de la máquina y el cumplimiento de los procedimientos operativos y de seguridad del fabricante. Los operadores deben verificar la secuencia de doblado programada, mantener las manos y partes del cuerpo alejadas de la zona de doblado, confirmar que los dispositivos de seguridad estén funcionando correctamente e inspeccionar las herramientas y las piezas de trabajo antes de la operación. También se deben utilizar equipos de protección personal y de protección adecuados según los requisitos de la aplicación y de la instalación.
P: ¿Qué especificaciones se necesitan para cotizar una prensa plegadora?
La información más importante incluye la tipo de material, espesor máximo del material, longitud máxima de plegado, geometría de la pieza y volumen de producción requerido. Los dibujos de piezas son especialmente útiles porque permiten al proveedor de la máquina evaluar los requisitos de tonelaje, herramientas, secuencia de plegado, profundidad de garganta, altura de apertura y cualquier opción especial que pueda ser necesaria.
Si no está seguro del tonelaje exacto, envíe el material, espesor, longitud de doblez y planos que tenga y se podrá determinar la configuración correcta de la prensa plegadora.
P: ¿Cómo elijo el tonelaje correcto de la prensa plegadora y la longitud de plegado? La capacidad de la prensa plegadora
debe seleccionarse en función del material más fuerte y grueso que espera doblar, la longitud máxima de plegado, la configuración de las herramientas y la geometría de la pieza. La serie Titan MPT-SV está disponible en 16 configuraciones de 75 a 350 toneladas, con longitudes de flexión que van desde aproximadamente 8 a 13 pies, lo que permite adaptar la máquina a una amplia gama de requisitos de fabricación.
P: ¿Dónde puedo comprar una prensa plegadora industrial CNC?
MetalPress Machinery ofrece soluciones de prensa plegadora CNC para aplicaciones de fabricación de piezas de lámina metálica, incluyendo la gama premium Prensa plegadora servohidráulica Serie Titan y el más económico Serie de vectores para requisitos de flexión menos exigentes.
Los clientes pueden comunicarse con MetalPress con su tipo de material, espesor, longitud de doblado y requisitos de producción para determinar la configuración de prensa plegadora más adecuada.
¿Qué determina el precio de una prensa plegadora CNC?
El costo de la prensa plegadora CNC depende de la fuerza seleccionada y la longitud de plegado, el control y la configuración de herramientas, y cualquier requisito de manipulación o instalación cotizado. Envíe el material, el espesor, la curvatura más larga y los dibujos de piezas para que MetalPress pueda preparar una cotización específica de la configuración. Confirme qué herramientas, opciones, entrega y servicios están incluidos en lugar de comparar únicamente los precios de las máquinas.
¿Dónde puedo solicitar cotización de prensa plegadora en Canadá?
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá. Para una consulta sobre el suministro de prensa plegadora industrial, envíe sus requisitos de plegado y la ubicación del sitio. La disponibilidad del modelo, los arreglos de entrega y cualquier alcance de instalación o soporte se confirman en la cotización.
Proyectos y publicaciones relacionados

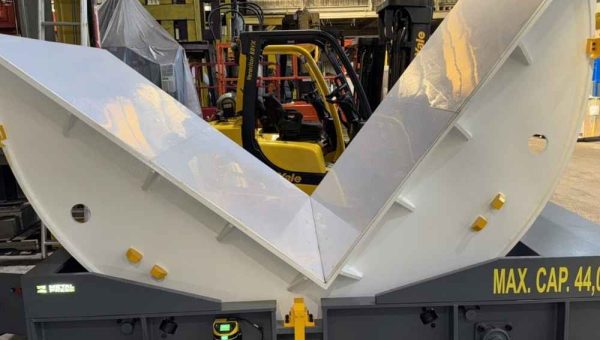

Proyecto de Diseño y Montaje de volteadora de matrices de 20 Toneladas
Lea la fructífera historia de la volteadora de matrices de 20 toneladas personalizada para nuestro fabricante de automóviles cliente en Indiana - EE. UU.

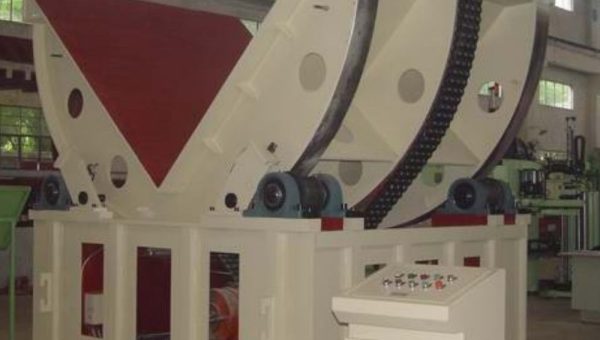

Una guía para aplicaciones de volteadora de matrices
Las industrias que se ocupan del manejo de cargas pesadas aprovechan una volteadora de matrices. Lea nuestro guía de necesidades y aplicaciones de volteadora de matrices en diferentes industrias
Aplicaciones Industriales de volteadora de matrices y volteadora de bobinas
Descubre todos los industrias que pueden beneficiarse del uso de una volteadora de matrices o volteadora de bobinas para aumentar la seguridad, la eficiencia y el retorno de la inversión.
CÓMO OPERAR UNA VOLTEADORA DE BOBINAS DE FORMA SEGURA EN UN ALMACÉN O PLANTA DE ESTAMPACIÓN
Revisar pasos prácticos de seguridad para operar una volteadora de bobinas en almacenes, plantas de estampado y áreas de manejo de bobinas.
VOLTEADORA DE BOBINAS VS VOLTEADORA DE BOBINAS VS BOBINA INVERTER: ¿CUAL SE ADAPTA A TU PLANTA?
Compare volteadora de bobinas, volteadora de bobinas e inversores de bobina para elegir el mejor método de rotación para el diseño de su planta y el flujo de bobinas.
VOLTEADORA DE BOBINAS HIDRÁULICA VS MECÁNICA VS ELÉCTRICA: QUÉ DEBEN COMPARAR LOS COMPRADORES
Compare diseños de volteadora de bobinas hidráulica, mecánica y eléctrica para necesidades de capacidad de carga, control, mantenimiento y producción.
CÓMO ELEGIR HEAVY-DUTY MANEJO DE BOBINAS EQUIPOS PARA PROCESAMIENTO DE ACERO
Utilice esta guía para evaluar equipos de manejo de bobinas de servicio pesado para procesamiento, estampado, almacenamiento y alimentación de prensas de acero.
prensa plegadora Engineering Fit Notes
Seleccionar la prensa plegadora CNC adecuada requiere más que elegir una clasificación de tonelaje. Los compradores deben considerar el tipo de material, el espesor del material, la longitud máxima de doblado, la geometría de la pieza, las herramientas, la profundidad de la garganta, la altura de apertura, los requisitos de tope posterior, el volumen de producción y el nivel de precisión de doblado requerido. Estos factores determinan la capacidad y configuración de la prensa plegadora necesaria para un conformado consistente de chapa metálica sin sobredimensionar innecesariamente la máquina.
La prensa plegadora CNC servohidráulica MetalPress Titan Series MPT-SV está diseñada para doblado de chapa de precisión y entornos de fabricación exigentes. La gama incluye 16 configuraciones de 75 a 350 toneladas con longitudes de plegado de aproximadamente 8 a 13 pies. Dependiendo del modelo, la Serie Titan combina tecnología de accionamiento servohidráulico, control CNC Delem, compensación de flexión mecánica automática, posicionamiento preciso del tope trasero, sujeción rápida de herramientas, protección de seguridad láser y otros sistemas diseñados para mejorar la precisión del doblado, la repetibilidad, la eficiencia de configuración y el rendimiento de producción.
Para los fabricantes que producen piezas repetidas, componentes largos, piezas de trabajo complejas con múltiples curvaturas o fabricación de mayor volumen, características como la compensación de flexión CNC, el posicionamiento del tope trasero programable, la retroalimentación del ariete en tiempo real y la programación CNC avanzada pueden mejorar significativamente la consistencia entre las piezas. Las aplicaciones pueden variar desde la fabricación general de piezas de lámina metálica y componentes de maquinaria hasta gabinetes, recintos, piezas de transporte, componentes estructurales, fabricación de acero inoxidable y producción personalizada en talleres.
Al comparar máquinas prensa plegadora hidráulica o solicitar una cotización de prensa plegadora CNC, proporcionar el grado del material, el espesor máximo del material, la curvatura más larga, los dibujos de piezas típicos y los requisitos de producción esperados permite dimensionar la máquina con mayor precisión. Para aplicaciones de doblado más ligeras o menos exigentes donde no se requiere el conjunto completo de funciones de la serie Titan, MetalPress también ofrece la prensa plegadora más económica de la serie Vector.
Guías de planificación: Cómo elegir el tonelaje, la longitud de plegado y el tope trasero de la prensa plegadora; prensa plegadora Accionamientos y controles: Servohidráulicos, Hidráulicos y Eléctricos; prensa plegadora compensación de flexión y consistencia de ángulo de curvatura; prensa plegadora Métodos de herramientas y doblado.
