Prensas Servo-Mecánicas

Compare prensas programables con marco en C y prensas de lados rectos para su proceso de estampado y conformado.

Elija el marco y el perfil de movimiento para sus herramientas

Una prensa servomecánica utiliza un servomotor y una transmisión mecánica para controlar el movimiento deslizante. El perfil programable permite al equipo de producción planificar las etapas de aproximación, conformado y retorno alrededor de la matriz y la pieza.

MetalPress ofrece servoprensas con marco en C de manivela simple y doble, además de servoprensas de lados rectos de punto simple y doble. Primero compare el acceso a las herramientas, las dimensiones de la matriz y la distribución de carga, luego revise el perfil de deslizamiento, la fuerza, la energía y el tiempo de avance requeridos para el modelo seleccionado.

Elija el marco y el perfil de movimiento para sus herramientas

Una prensa servomecánica utiliza un servomotor y una transmisión mecánica para controlar el movimiento deslizante. El perfil programable permite al equipo de producción planificar las etapas de aproximación, conformado y retorno alrededor de la matriz y la pieza.

MetalPress ofrece servoprensas con marco en C de manivela simple y doble, además de servoprensas de lados rectos de punto simple y doble. Primero compare el acceso a las herramientas, las dimensiones de la matriz y la distribución de carga, luego revise el perfil de deslizamiento, la fuerza, la energía y el tiempo de avance requeridos para el modelo seleccionado.

COMPARAR FAMILIAS DE SERVO PRENSA

SOLICITAR COTIZACIÓN DE SERVO PRENSA

Explore las cuatro familias de prensas servomecánicas

Acceso frontal abierto a herramientas con diseño de una sola manivela. Comience aquí para matrices compactas y un proceso que se beneficia del movimiento deslizante programable.

Acceso al marco en C con soporte deslizante de dos puntos. Compare esta configuración para herramientas y piezas más amplias con un área de trabajo distribuida.

Un marco de lados rectos con un punto de conexión deslizante. Haga coincidir la huella de la matriz y el patrón de carga con el área de trabajo disponible.

Un marco de lados rectos con dos puntos de conexión deslizante. Revise matrices más largas, piezas más grandes y diseños de producción utilizando herramientas progresivas o de transferencia.

¿Marco en C o lados rectos? ¿Punto simple o doble?

El estilo del marco define la estructura de la máquina y el acceso alrededor de las herramientas. Las disposiciones de manivela y puntos de conexión definen cómo se entregan el movimiento y la carga a la corredera. Haga coincidir estas características con la huella de la matriz, la ubicación de la fuerza laboral y el diseño de la planta.

Desliza para comparar especificaciones.

Comparativa de configuración de prensas servomecánicas. Abra un producto para conocer las clasificaciones y dimensiones de los modelos.
Familia y productoAjuste de diseño y herramientasVerificaciones de selección

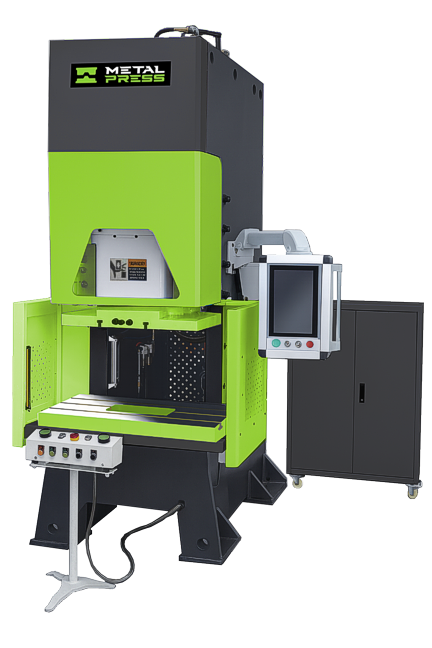

Prensa servo de manivela única con marco en C MSC-SVHerramientas compactas, acceso abierto para configuración y manipulación, y un patrón de carga adecuado al diseño de una sola manivela.profundidad de garganta, tamaño de corredera y cabezal, peso de la matriz superior, posición de fuerza nominal y perfil de movimiento requerido.
Prensa servo de doble manivela con marco en C MDC-SVMatrices y piezas más anchas que requieren soporte deslizante de dos puntos y al mismo tiempo conservan el acceso al marco en C.Longitud de herramientas, equilibrio de carga entre puntos, carga descentrada permitida y espacio libre de alimentador/transferencia.
MSE-SV Servoprensa de un solo punto y lados rectosUtillaje adaptado a una disposición de lados rectos de un solo punto, con soporte de marco y acceso adaptados a la operación.Área de trabajo, altura de matriz, carrera, distribución de cargas, guiado del deslizamiento y energía disponible para el perfil.
MDE-SV Servoprensa de doble punto y lados rectosHerramientas más largas y áreas de trabajo más grandes donde un diseño de lados rectos de dos puntos se adapta al plan de producción.Longitud de corredera y refuerzo, momentos de carga, peso de la matriz, tiempo de transferencia y servicio de producción previsto.

Comparar el MSC-SV monomanivela y MDC-SV doble manivela productos para diseños de marco C, o el MSE-SV de un solo punto y MDE-SV doble punto productos para diseños de lados rectos.

Especificar el proceso de estampado de servo

Planifique el perfil de movimiento deslizante

Defina la velocidad de aproximación, la velocidad de formado, la carrera de trabajo, el movimiento de retorno y cualquier permanencia o inversión que su proceso necesite. Revise los programas disponibles y el ámbito operativo para el modelo seleccionado.

Unir Fuerza y Energía a la matriz

Proporcione la carga requerida a través de la parte de trabajo de la carrera. Revise la posición de la fuerza nominal, la energía disponible, el peso de la matriz superior y la carga permitida para el movimiento propuesto y el trabajo de producción.

Sincronizar la Celda de Producción

Coordinar el movimiento de la prensa con el alimentador, transfer o robot, operaciones en la matriz, lubricación y manejo de chatarra. Acuerde ventanas de alimentación, señales de interfaz, procedimientos de protección y configuración para toda la celda.

Recursos de ingeniería y aplicaciones

Para una revisión del proceso, utilice el guía de aplicación de estampado de metales y guía de aplicación de conformado para describir los requisitos de piezas, materiales y herramientas. el Guía de terminología de marco C explica el marco y el lenguaje de transmisión utilizados durante la selección de la máquina.

Al actualizar una línea existente, nuestro guía de ingeniería de manivela a servomecánica ayuda a enmarcar la discusión sobre movimiento e integración. el gateway de selección de tecnología de prensa proporciona una ruta más amplia hacia alternativas hidráulicas, mecánicas y servohidráulicas.

Solicitar Recomendación de Prensa Servo-Mecánica

Comparta su pieza, herramientas y detalles de producción para que nuestro equipo pueda revisar la configuración de prensa adecuada.

Incluya el grado y el espesor del material, el dibujo de la pieza, la huella y el peso de la matriz, los datos de fuerza o prueba, los requisitos de carrera y altura de la matriz, el perfil de velocidad de formación, el objetivo de producción, el método de alimentación y las interfaces de automatización. Agregue servicios públicos, espacio disponible y requisitos de protección.

Comparta las especificaciones que tiene e identifique dónde ayudarían los aportes de ingeniería. Una descripción del ciclo actual o los resultados de las pruebas son útiles al comparar una prensa existente con una configuración servomecánica.
