PUNZONADORA-CIZALLA HIDRÁULICA
PUNZONADO, CIZALLADO & ENCAJE PARA FABRICACIÓN DE METAL
PUNZONADORA-CIZALLA HIDRÁULICA
Una máquina. Doble operador. Capacidad infinita.
El caballo de batalla del fabricante.
- Cinco estaciones de trabajo principales en una plataforma compacta

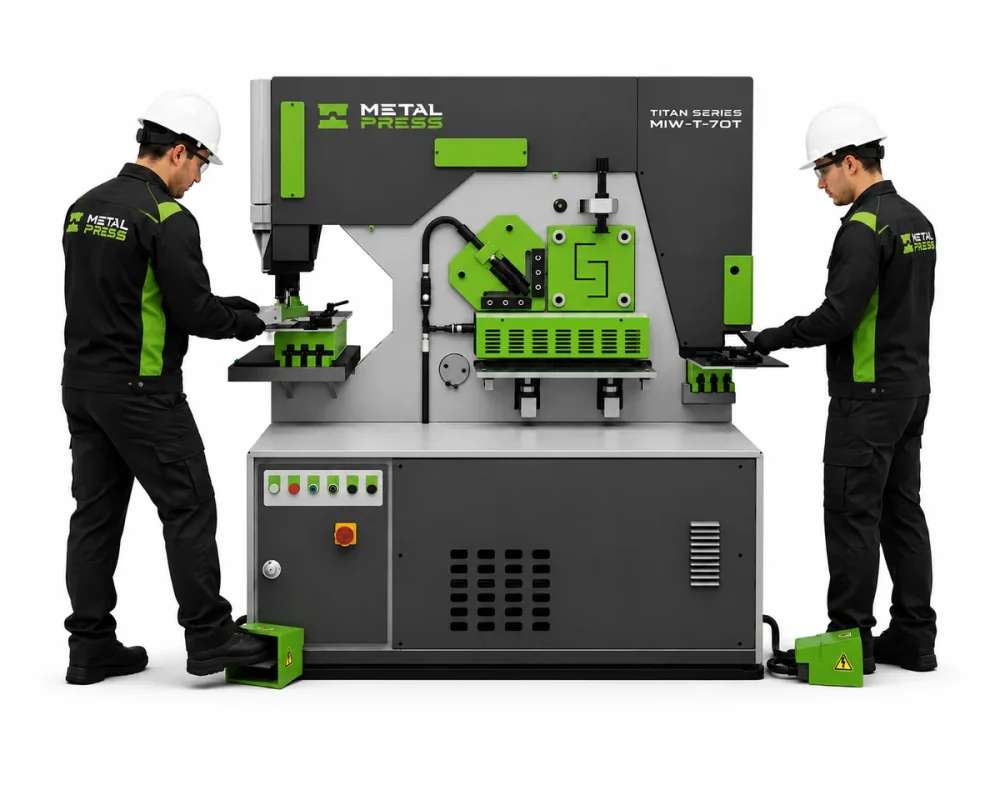

- Diseño de doble operador
- Seis modelos: MIW-T-70 a MIW-T-275
- Rango de presión de punzonado de 70 a 275 toneladas estadounidenses
- Punzonado, pletina, corte de barra y ángulo
- Estación de entallado dedicada
- Tuerca de punzón de cambio rápido y mesas de trabajo ajustables
- Herramientas estructurales y de doblado opcionales
- Punzones, matrices y perfiles especiales personalizados
- Punzones y matrices se venden por separado
OBTÉN UNA COTIZACIÓN RÁPIDA DE PUNZONADORA-CIZALLA
Envíenos sus materiales, tamaños de piezas y operaciones requeridas. Le ayudaremos a adaptar la máquina y las herramientas a su trabajo.
AYÚDENOS A DIMENSIONAR LA PUNZONADORA-CIZALLA ADECUADA
Para obtener la recomendación más rápida, incluya:
Tipo y grado de material
Acero dulce, acero inoxidable, aluminio u otro material, con resistencia si se conoce.
Espesores máximos y tamaños de sección
Ancho de placa, tamaño de barra redonda o cuadrada y dimensiones de ángulo o canal.
Dimensiones de orificio y muesca
Diámetro de orificio, forma, espaciado y geometría de muesca.
Operaciones y herramientas requeridas
Punzonado, cizallado, entallado, plegado opcional o trabajo personalizado.
Planos de piezas y volumen de producción.
Incluya dibujos y cantidades esperadas cuando estén disponibles.
¿No estás seguro de todas las especificaciones?
Envía los datos que tienes. Nuestro equipo puede ayudar a revisar las capacidades y herramientas de la estación requeridas.
SEIS MODELOS CLASE TITAN
Compare la presión de punzonado, la profundidad de garganta y las capacidades de la estación para encontrar el modelo MIW-T que se ajuste a sus requisitos de fabricación.
MIW-T-70
70 toneladas estadounidenses / 63,5 toneladas
11,81 pulgadas / 300 mm de profundidad de garganta
Motor de 5HP
MIW-T-100
100 toneladas estadounidenses / 90,7 toneladas
13,98 pulg. / 355 mm de profundidad de garganta
Motor de 7,5 CV
MIW-T-130
120 toneladas estadounidenses / 108,9 toneladas
15,75 pulg. / 400 mm de profundidad de garganta
Motor de 10HP
MIW-T-175
175 toneladas estadounidenses / 158,8 toneladas
23,62 pulg. / 600 mm de profundidad de garganta
Motor de 15 CV
MIW-T-220
220 toneladas estadounidenses / 199,6 toneladas
23,62 pulg. / 600 mm de profundidad de garganta
Motor de 20 CV
MIW-T-275
275 toneladas estadounidenses / 249,5 toneladas
23,62 pulg. / 600 mm de profundidad de garganta
Motor de 25 CV
Explorar detalles de la máquina

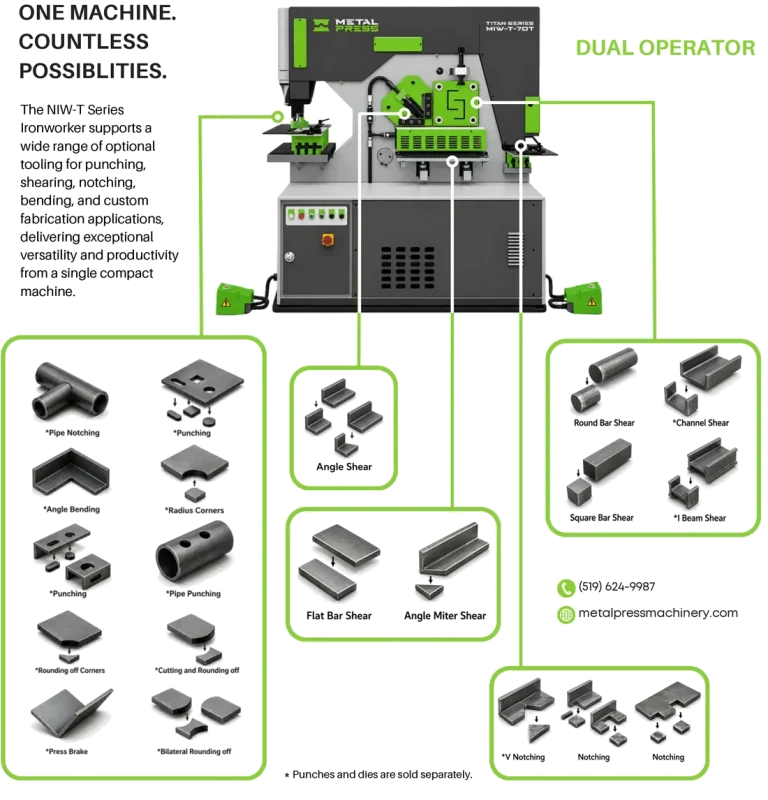

CINCO ESTACIONES DE TRABAJO. UNA MÁQUINA.
Una plataforma compacta para la fabricación diaria.
La máquina hidráulica punzonadora-cizalla Titan Class MIW-T combina punzonado, corte de barras planas, corte de barras, corte de ángulos y entallado en una máquina multiestación de doble operador. Muévase entre las tareas principales de fabricación con estaciones de trabajo dedicadas y herramientas específicas para aplicaciones.
Los accesorios opcionales extienden la plataforma para operaciones de doblado, estructurales y de tuberías seleccionadas. Configure el equipo en torno a las piezas que fabrica.
SOLICITAR COTIZACIÓN PUNZONADORA-CIZALLA

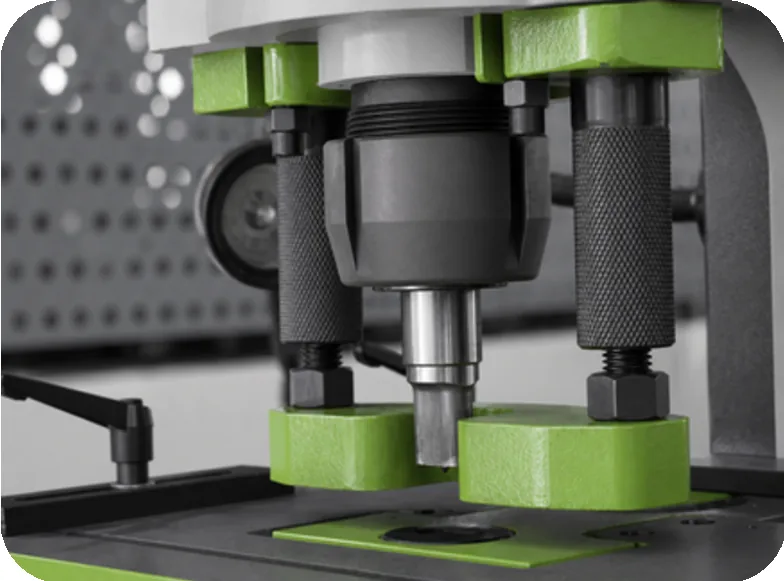

ESTACIÓN DE PUNZONADO
Cambios rápidos. Visibilidad clara. Posicionamiento flexible.
La estación punzonadora-cizalla MIW-T combina una tuerca punzonadora de cambio rápido con un extractor de alta visibilidad y una gran mesa de trabajo de dos piezas. Las escalas y topes integrados ayudan a posicionar el trabajo de manera consistente.
- Las placas extractoras intercambiables ayudan a reducir la deformación del material.
- El bloque de matriz de doble apertura estándar admite matrices de punzones redondos de hasta 2 pulgadas (50 mm).
- La capacidad de punzonado depende del modelo seleccionado, tamaño del agujero, material y espesor.
Los punzones y matrices se venden por separado. La acomodación de 2 en matriz no es una clasificación de capacidad de punzonado de espesor total; consulte la tabla de especificaciones.
CIZALLA DE BARRA PLANA
Cortes limpios con soporte y guía regulables.
La cizalla de barra plana utiliza una hoja superior mecanizada con precisión y una hoja inferior reversible con cuatro filos de corte utilizables. La mesa de soporte y las guías ayudan a posicionar el material para cortes a inglete rectos y en ángulo.
- Sujeción fácil de ajustar para diferentes espesores de material.
- Corte a inglete de ángulo ajustable.
- Capacidades de ancho y espesor específicas del modelo.
Compare tanto el ancho como el espesor de la placa en la tabla de capacidad de la estación al seleccionar una máquina.

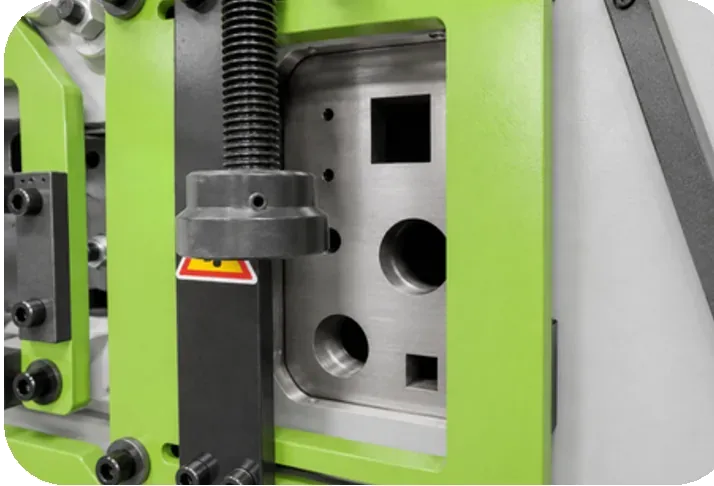

CIZALLA DE BARRAS REDONDAS Y CUADRADA
Un sujetador ajustable para una variedad de tamaños de barras.
La estación de corte de barras corta material redondo y cuadrado con una única sujeción ajustable. Seis modelos ofrecen diferentes capacidades de barras, desde fabricación general compacta hasta trabajos estructurales más grandes.
Los diámetros máximos de barras redondas varían de 1-3/4 a 3-1/8 pulgadas. Los tamaños máximos de barras cuadradas varían de 1-9/16 a 2-9/16 pulgadas, según el modelo y la clasificación del material.
CORTE ANGULAR
Cizalla de un solo corte prácticamente sin pérdida de material.
La estación de corte de hierro en ángulo produce un corte limpio de un solo corte y admite cortes a inglete de 45°. Las hojas estacionarias proporcionan cuatro filos de corte utilizables.
- Radios de esquina seleccionables para secciones de ángulos pequeños y grandes.
- Capacidades dedicadas de 90° y 45° para cada modelo.
- Soporte integrado para posicionamiento repetido.
Utilice las filas de capacidad de ángulo para comparar las dimensiones y el grosor de las patas.

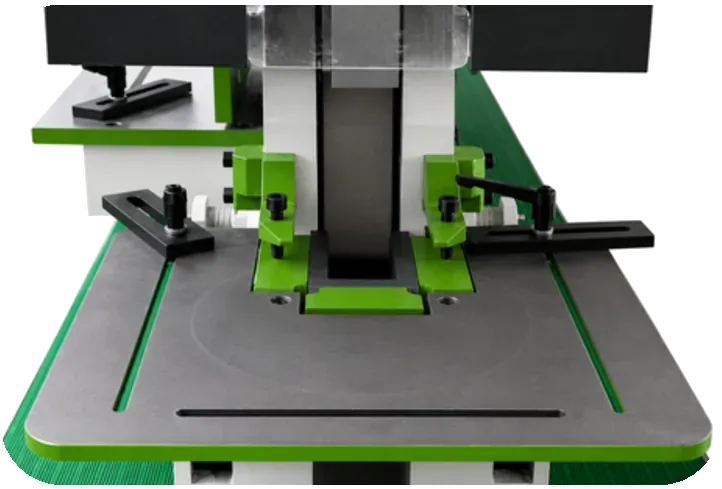

ESTACIÓN DE MUESCAS
Pletina entallada, ángulo y material estructural.
La estación de entallado punzonadora-cizalla incluye un resguardo de seguridad con enclavamiento eléctrico y una mesa de medición integrada con topes ajustables.
Los topes de posicionamiento admiten ubicaciones repetidas de muescas en barras planas, ángulos y secciones estructurales adecuadas. El ancho máximo de la muesca, la profundidad y el espesor del material varían según el modelo.

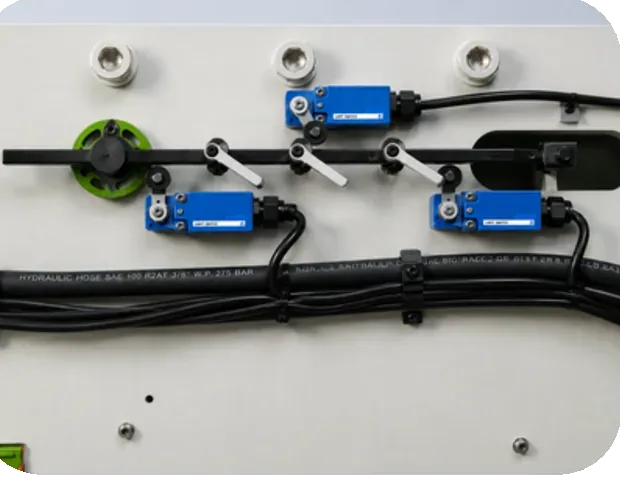

AJUSTE SHORT-STROKE
Establezca el recorrido necesario para repetir el trabajo.
Tres interruptores de límite ajustables proporcionan control de carrera ajustable con configuraciones de carrera corta. Reducir los viajes innecesarios puede acortar el ciclo operativo para trabajos repetitivos.
Compare la clasificación de golpes por minuto para cada modelo en las especificaciones a continuación. La producción real depende de la operación, el manejo de piezas y la configuración.
LUZ DE TRABAJO LED
Coloque la iluminación donde el trabajo lo necesita.
Una luz de trabajo LED con base magnética mejora la visibilidad en el área de trabajo. La base móvil ayuda a colocar la luz alrededor de las herramientas y el material que se procesa.
La visibilidad clara admite la configuración y el posicionamiento en las estaciones de trabajo de la punzonadora-cizalla.

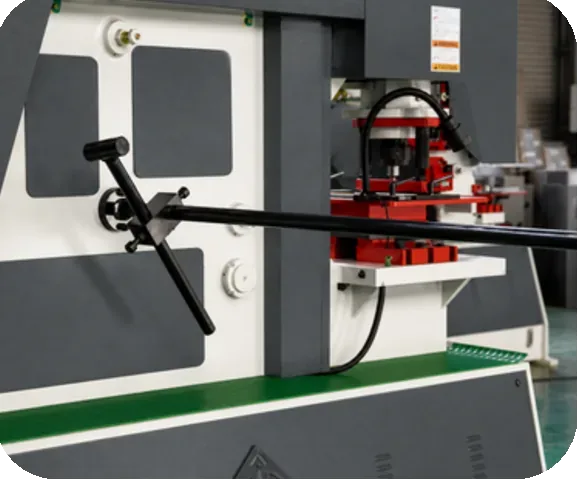

TOPE TRASERO ELÉCTRICO
Repita los largos de corte con un calibre de 40 pulgadas.
Un tope trasero eléctrico de 40 in (1000 mm) admite cortes repetitivos, con una extensión disponible para piezas más largas.

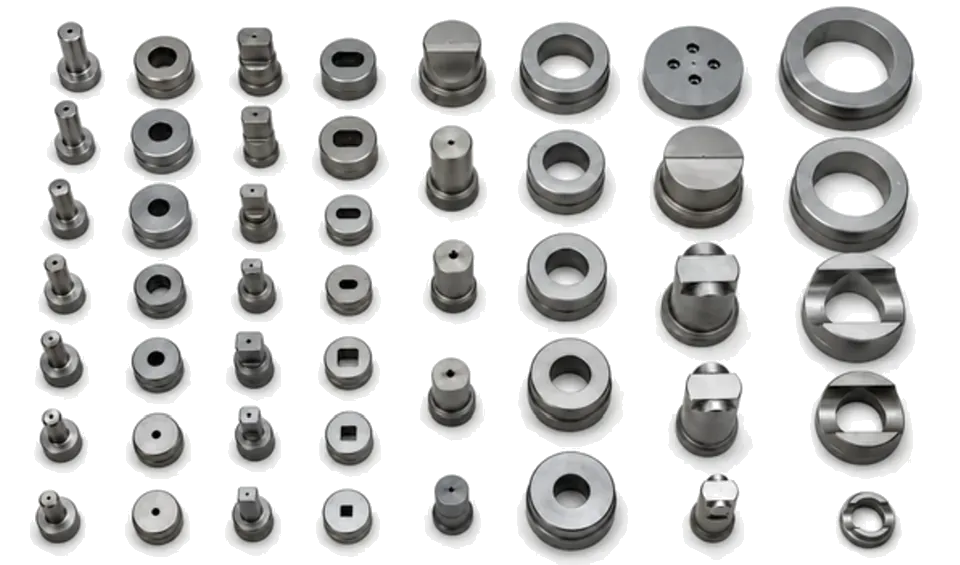

Opcional: PUNZONES, Matrices y SOPORTES
Configure la estación de punzonado alrededor de sus piezas.
Una gama de punzones y matrices admite diferentes formas de orificios y tareas de fabricación. Un soporte de matriz saliente proporciona acceso a bridas de ángulo y canal, mientras que las placas extractoras intercambiables admiten diferentes configuraciones de punzonado.
Seleccione el tamaño del punzón, la holgura de la matriz y la geometría del soporte para adaptarse al material y al perfil. Envíe dibujos de piezas con su solicitud de cotización para que las herramientas puedan coincidir con la aplicación.
Los punzones y matrices se venden por separado.
EQUIPO DE PUNZONADO OPCIONAL
Agregar acceso, alineación y aplicaciones especiales.
El equipo de punzonado opcional amplía el trabajo que se puede realizar en esta estación:
- Dispositivo de alineación láser para posicionamiento.
- Portamatriz de cuello de cisne para alas y almas de canal.
- Equipo de corte y punzonado sobredimensionado para tubos.
- Stripper hidráulico para aplicaciones exigentes.
- Decapante de resortes de uretano para ayudar a limitar la deformación del material.
Se han quitado las cubiertas en algunas fotos para mostrar las herramientas. Las protecciones operativas deben permanecer en su lugar.
Opcional: PLACA HIDRÁULICA HOLD-DOWN
Sujeción automática opcional para pletina y placa.
La sujeción hidráulica opcional asegura automáticamente el material en la estación de corte de placas. Admite la repetición del trabajo donde es importante una restricción constante del material.
Analice el rango de materiales y la secuencia de corte con MetalPress para determinar si la sujeción hidráulica se adapta a su aplicación.

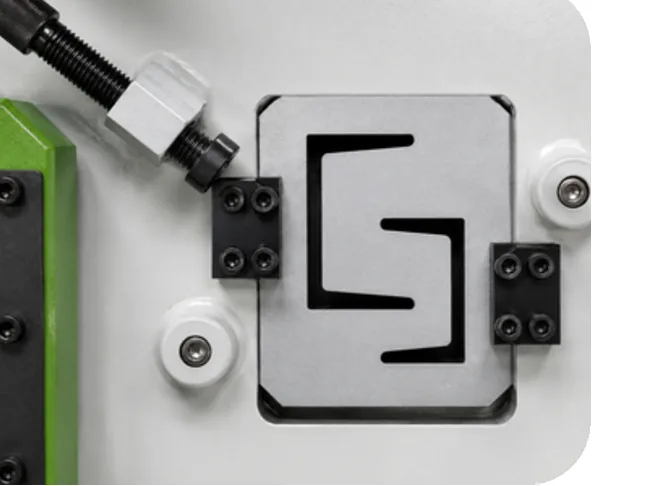

CORTE ESTRUCTURAL OPCIONAL
Utillajes para canal y otros perfiles estructurales.
Las herramientas estructurales opcionales permiten a la punzonadora-cizalla manejar canales seleccionados y otras secciones. Las capacidades de barras en I, vigas en T y canales en U específicas del modelo se enumeran en las especificaciones a continuación.
Es necesario comprobar la geometría del perfil, el espesor de la sección y la disponibilidad de herramientas para el modelo elegido. Proporcione el dibujo de la sección y la calidad del material con su consulta.

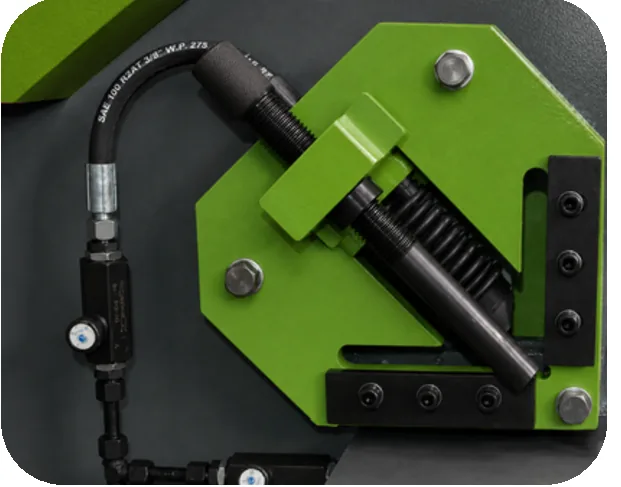

Opcional: ÁNGULO HIDRÁULICO HOLD-DOWN
Retención opcional en la estación de ángulo.
Una sujeción hidráulica opcional asegura el material en ángulo durante el corte. Esta opción complementa las capacidades de corte e inglete de la estación angular.
Confirme la configuración de sujeción y herramientas con las dimensiones de sus ángulos y los requisitos de producción al solicitar una cotización.
MUESCAS EN V OPCIONALES
Formas de muesca adicionales con herramientas específicas de la aplicación.
Las herramientas de muesca en V opcionales agregan otra operación de fabricación a la plataforma MIW-T. También está disponible un accesorio de muesca en V más grande para el lado de punzonado.
Compare las dimensiones de la muesca en V y de la muesca en V grande por separado en la tabla de especificaciones. Confirme la compatibilidad de la herramienta y el material previsto antes de realizar el pedido.
DOBLADO OPCIONAL Y HERRAMIENTAS ESPECIALES
Ampliar la plataforma más allá de sus cinco estaciones principales.
La corredera principal proporciona un movimiento vertical preciso para operaciones de punzonado y conformado opcionales. Los accesorios opcionales disponibles incluyen:
- Herramientas para doblar en V simple y en V múltiple.
- Acoplamiento especial prensa plegadora y prensa dobladora de ángulos.
- Cizalla de canales, punzones especiales y herramienta grande para hacer muescas en V.
- Extractor de resortes de uretano y equipo de sujeción para aplicaciones específicas.
Estos archivos adjuntos son opcionales. La capacidad de plegado depende de las herramientas, el material y el ancho de plegado; compare las filas de flexión separadas en la tabla de especificaciones.

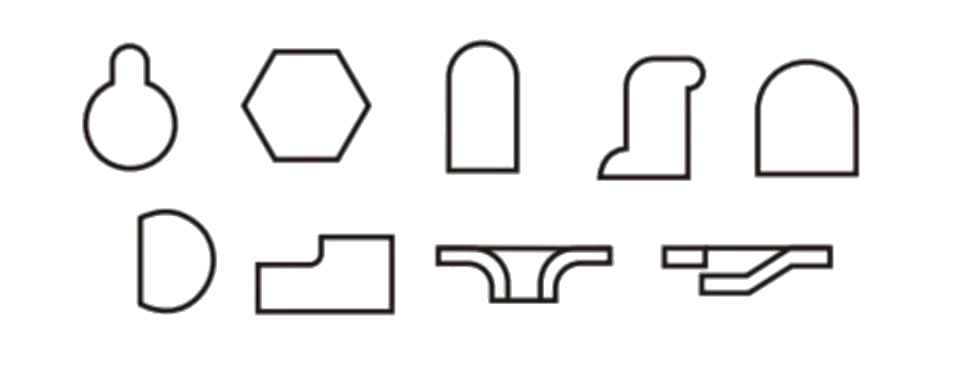

Opcional: HERRAMIENTAS PERSONALIZADAS
Punzones, matrices y perfiles realizados alrededor de su aplicación.
Las herramientas punzonadoras-cizalla personalizadas, incluidos punzones, matrices y perfiles especiales, se pueden diseñar y fabricar para requisitos únicos, desde agujeros simples hasta perfiles complejos y formas formadas.
Envíe dibujos, información de materiales, dimensiones y volumen de producción esperado a MetalPress. Nuestro equipo puede revisar con usted el enfoque de las herramientas y el ajuste de la máquina.
CINCO ESTACIONES DE TRABAJO. UNA MÁQUINA.
Una plataforma compacta para la fabricación diaria.
La máquina hidráulica punzonadora-cizalla Titan Class MIW-T combina punzonado, corte de barras planas, corte de barras, corte de ángulos y entallado en una máquina multiestación de doble operador. Muévase entre las tareas principales de fabricación con estaciones de trabajo dedicadas y herramientas específicas para aplicaciones.
Esta máquina punzonadora y cizalla hidráulica combina las operaciones de corte de núcleos y de realización de orificios para la fabricación de metales. Los accesorios opcionales extienden la plataforma para operaciones de doblado, estructurales y de tuberías seleccionadas. Configure el equipo en torno a las piezas que fabrica.
Como punzonadora-cizalla hidráulica industrial multiestación, la MIW-T se puede revisar para soportes y placas de montaje, Fabricación de ángulos y barras planas. y punzonado y entallado de placas y ángulos. Haga coincidir cada operación con la estación seleccionada, las herramientas y la clasificación del material.
Compare equipos relacionados en nuestro maquinaria para la fabricación de metales rango.
DESCRIPCIÓN TÉCNICA DE LA PUNZONADORA-CIZALLA MIW-T
Punzonar, cortar barras planas, cortar barras redondas y cuadradas, cortar ángulos y entallar material en una sola máquina compacta.
El MIW-T utiliza un diseño de doble operador. Seleccione la disposición de la máquina y la estación de trabajo en función de las tareas de producción previstas.
La corredera principal utiliza un movimiento vertical preciso para aplicaciones de punzonado y conformado opcionales. Los interruptores de límite de carrera corta ajustables admiten el trabajo repetitivo.
Cada estación tiene su propia capacidad dimensional. Verifique juntos la resistencia del material, el espesor, el tamaño de la sección y las herramientas necesarias. Los punzones y matrices se venden por separado y se deben especificar los accesorios opcionales.
Cinco estaciones de trabajo dedicadas
Punzonar, cortar barras planas, cortar barras redondas y cuadradas, cortar ángulos y entallar material en una sola máquina compacta.
Plataforma de doble operador
El MIW-T utiliza un diseño de doble operador. Seleccione la disposición de la máquina y la estación de trabajo en función de las tareas de producción previstas.
Movimiento de deslizamiento vertical
La corredera principal utiliza un movimiento vertical preciso para aplicaciones de punzonado y conformado opcionales. Los interruptores de límite de carrera corta ajustables admiten el trabajo repetitivo.
Selección de herramientas y capacidad
Cada estación tiene su propia capacidad dimensional. Verifique juntos la resistencia del material, el espesor, el tamaño de la sección y las herramientas necesarias. Los punzones y matrices se venden por separado y se deben especificar los accesorios opcionales.
CARACTERÍSTICAS ESTÁNDAR
ESTACIÓN DE PUNZONADO
Cambios rápidos. Visibilidad clara. Posicionamiento flexible.
La estación punzonadora-cizalla MIW-T combina una tuerca punzonadora de cambio rápido con un extractor de alta visibilidad y una gran mesa de trabajo de dos piezas. Las escalas y topes integrados ayudan a posicionar el trabajo de manera consistente.
- Las placas extractoras intercambiables ayudan a reducir la deformación del material.
- El bloque de matriz de doble apertura estándar admite matrices de punzones redondos de hasta 2 pulgadas (50 mm).
- La capacidad de punzonado depende del modelo seleccionado, tamaño del agujero, material y espesor.
Los punzones y matrices se venden por separado. La acomodación de 2 en matriz no es una clasificación de capacidad de punzonado de espesor total; consulte la tabla de especificaciones.
CIZALLA DE BARRA PLANA
Cortes limpios con soporte y guía regulables.
La cizalla de barra plana utiliza una hoja superior mecanizada con precisión y una hoja inferior reversible con cuatro filos de corte utilizables. La mesa de soporte y las guías ayudan a posicionar el material para cortes a inglete rectos y en ángulo.
- Sujeción fácil de ajustar para diferentes espesores de material.
- Corte a inglete de ángulo ajustable.
- Capacidades de ancho y espesor específicas del modelo.
Al seleccionar una máquina cizalla punzonadora-cizalla, compare tanto el ancho como el espesor de la placa en la tabla de capacidad de la estación. Revise las clasificaciones de barras planas, barras y ángulos por separado para el trabajo que planea cortar.
CIZALLA DE BARRA CUADRADA REDONDA &
Un sujetador ajustable para una variedad de tamaños de barras.
La estación de corte de barras corta material redondo y cuadrado con una única sujeción ajustable. Seis modelos ofrecen diferentes capacidades de barras, desde fabricación general compacta hasta trabajos estructurales más grandes.
Los diámetros máximos de barras redondas varían de 1-3/4 a 3-1/8 pulgadas. Los tamaños máximos de barras cuadradas varían de 1-9/16 a 2-9/16 pulgadas, según el modelo y la clasificación del material.
CORTE ANGULAR
Cizalla de un solo corte prácticamente sin pérdida de material.
La estación de corte de hierro en ángulo produce un corte limpio de un solo corte y admite cortes a inglete de 45°. Las hojas estacionarias proporcionan cuatro filos de corte utilizables.
- Radios de esquina seleccionables para secciones de ángulos pequeños y grandes.
- Capacidades dedicadas de 90° y 45° para cada modelo.
- Soporte integrado para posicionamiento repetido.
Utilice las filas de capacidad de ángulo para comparar las dimensiones y el grosor de las patas.
ESTACIÓN DE MUESCAS
Pletina entallada, ángulo y material estructural.
La estación de entallado punzonadora-cizalla incluye un resguardo de seguridad con enclavamiento eléctrico y una mesa de medición integrada con topes ajustables.
Los topes de posicionamiento admiten ubicaciones repetidas de muescas en barras planas, ángulos y secciones estructurales adecuadas. El ancho máximo de la muesca, la profundidad y el espesor del material varían según el modelo.
AJUSTE SHORT-STROKE
Establezca el recorrido necesario para repetir el trabajo.
Tres interruptores de límite ajustables proporcionan control de carrera ajustable con configuraciones de carrera corta. Reducir los viajes innecesarios puede acortar el ciclo operativo para trabajos repetitivos.
Compare la clasificación de golpes por minuto para cada modelo en las especificaciones a continuación. La producción real depende de la operación, el manejo de piezas y la configuración.
LUZ DE TRABAJO LED
Coloque la iluminación donde el trabajo lo necesita.
Una luz de trabajo LED con base magnética mejora la visibilidad en el área de trabajo. La base móvil ayuda a colocar la luz alrededor de las herramientas y el material que se procesa.
La visibilidad clara admite la configuración y el posicionamiento en las estaciones de trabajo de la punzonadora-cizalla.
TOPE TRASERO ELÉCTRICO
Repita los largos de corte con un calibre de 40 pulgadas.
Un tope trasero eléctrico de 40 in (1000 mm) admite cortes repetitivos, con una extensión disponible para piezas más largas.
EQUIPO OPCIONAL & HERRAMIENTAS
También se muestra un dispositivo de posición de retención trasera opcional. Confirme la disposición del tope trasero, extensión y dispositivo de retención para el modelo y aplicación seleccionados.
PUNZONES, Matrices & SOPORTES
Configure la estación de punzonado alrededor de sus piezas.
Una gama de punzones y matrices admite diferentes formas de orificios y tareas de fabricación. Un soporte de matriz saliente proporciona acceso a bridas de ángulo y canal, mientras que las placas extractoras intercambiables admiten diferentes configuraciones de punzonado.
Seleccione el tamaño del punzón, la holgura de la matriz y la geometría del soporte para adaptarse al material y al perfil. Envíe dibujos de piezas con su solicitud de cotización para que las herramientas puedan coincidir con la aplicación.
Los punzones y matrices se venden por separado.
EQUIPO DE PUNZONADO OPCIONAL
Agregar acceso, alineación y aplicaciones especiales.
El equipo de punzonado opcional amplía el trabajo que se puede realizar en esta estación:
- Dispositivo de alineación láser para posicionamiento.
- Portamatriz de cuello de cisne para alas y almas de canal.
- Equipo de corte y punzonado sobredimensionado para tubos.
- Stripper hidráulico para aplicaciones exigentes.
- Decapante de resortes de uretano para ayudar a limitar la deformación del material.
Se han quitado las cubiertas en algunas fotos para mostrar las herramientas. Las protecciones operativas deben permanecer en su lugar.
PLACA HIDRÁULICA HOLD-DOWN
Sujeción automática opcional para pletina y placa.
La sujeción hidráulica opcional asegura automáticamente el material en la estación de corte de placas. Admite la repetición del trabajo donde es importante una restricción constante del material.
Analice el rango de materiales y la secuencia de corte con MetalPress para determinar si la sujeción hidráulica se adapta a su aplicación.
CORTE ESTRUCTURAL OPCIONAL
Utillajes para canal y otros perfiles estructurales.
Las herramientas estructurales opcionales permiten a la punzonadora-cizalla manejar canales seleccionados y otras secciones. Las capacidades de barras en I, vigas en T y canales en U específicas del modelo se enumeran en las especificaciones a continuación.
Es necesario comprobar la geometría del perfil, el espesor de la sección y la disponibilidad de herramientas para el modelo elegido. Proporcione el dibujo de la sección y la calidad del material con su consulta.
ÁNGULO HIDRÁULICO HOLD-DOWN
Retención opcional en la estación de ángulo.
Una sujeción hidráulica opcional asegura el material en ángulo durante el corte. Esta opción complementa las capacidades de corte e inglete de la estación angular.
Confirme la configuración de sujeción y herramientas con las dimensiones de sus ángulos y los requisitos de producción al solicitar una cotización.
MUESCAS EN V OPCIONALES
Formas de muesca adicionales con herramientas específicas de la aplicación.
Las herramientas de muesca en V opcionales agregan otra operación de fabricación a la plataforma MIW-T. También está disponible un accesorio de muesca en V más grande para el lado de punzonado.
Compare las dimensiones de la muesca en V y de la muesca en V grande por separado en la tabla de especificaciones. Confirme la compatibilidad de la herramienta y el material previsto antes de realizar el pedido.
DOBLADO OPCIONAL & HERRAMIENTA ESPECIAL
Ampliar la plataforma más allá de sus cinco estaciones principales.
La corredera principal proporciona un movimiento vertical preciso para operaciones de punzonado y conformado opcionales. Los accesorios opcionales disponibles incluyen:
- Herramientas para doblar en V simple y en V múltiple.
- Acoplamiento especial prensa plegadora y prensa dobladora de ángulos.
- Cizalla de canales, punzones especiales y herramienta grande para hacer muescas en V.
- Extractor de resortes de uretano y equipo de sujeción para aplicaciones específicas.
Estos archivos adjuntos son opcionales. La capacidad de plegado depende de las herramientas, el material y el ancho de plegado; compare las filas de flexión separadas en la tabla de especificaciones.
HERRAMIENTAS PERSONALIZADAS
Punzones, matrices y perfiles realizados alrededor de su aplicación.
Las herramientas punzonadoras-cizalla personalizadas, incluidos punzones, matrices y perfiles especiales, se pueden diseñar y fabricar para requisitos únicos, desde agujeros simples hasta perfiles complejos y formas formadas.
Envíe dibujos, información de materiales, dimensiones y volumen de producción esperado a MetalPress. Nuestro equipo puede revisar con usted el enfoque de las herramientas y el ajuste de la máquina.
MIW-T PUNZONADORA-CIZALLA ESPECIFICACIONES
Compare los seis modelos y la capacidad de cada estación de trabajo a continuación. Las capacidades están clasificadas para materiales con resistencia a la tracción de hasta 65.000 psi.
Nota de especificación: El MIW-T-130 tiene una presión de punzonado nominal de 120 toneladas estadounidenses. Confirme esta clasificación con MetalPress al especificar la máquina.
En pantallas más pequeñas, desplace las tablas horizontalmente para comparar modelos.
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR DE EE. UU. | ||||||
|---|---|---|---|---|---|---|
| Especificación | MIW-T-70 | MIW-T-100 | MIW-T-130 | MIW-T-175 | MIW-T-220 | MIW-T-275 |
| Presión de punzonado (toneladas estadounidenses) | 70 | 100 | 120 | 175 | 220 | 275 |
| Espesor máximo de corte de placa de acero (pulg.) | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| Resistencia nominal a la tracción del material (psi) | ≤65,000 | ≤65,000 | ≤65,000 | ≤65,000 | ≤65,000 | ≤65,000 |
| Ángulo de corte (°) | 7 | 8 | 8 | 8 | 8 | 8 |
| Carrera del control deslizante (pulg.) | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 |
| Carreras por minuto (SPM) | 9–25 | 12–28 | 12–28 | 12–28 | 10 | 10 |
| profundidad de garganta (pulg) | 11.81 | 13.98 | 15.75 | 23.62 | 23.62 | 23.62 |
| Potencia del motor (CV) | 5 | 7.5 | 10 | 15 | 20 | 25 |
| Dimensiones totales (Largo × Ancho × Alto) (pulg.) | 64.6 × 28.7 × 69.7 | 73.2 × 31.5 × 74.8 | 92.3 × 37.8 × 82.3 | 105.5 × 41.0 × 90.6 | 116.9 × 48.8 × 92.5 | 118.1 × 56.7 × 96.5 |
| Peso de la máquina (libras) | 4190 | 5510 | 11464 | 14991 | 24251 | 31967 |
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR DE EE. UU. | ||||||
|---|---|---|---|---|---|---|
| Especificación | MIW-T-70 | MIW-T-100 | MIW-T-130 | MIW-T-175 | MIW-T-220 | MIW-T-275 |
| Perforación | ||||||
| Orificio de perforación (diámetro × espesor) (pulg.) | 1 × 5/8 | 1-1/4 × 3/4 | 1-3/8 × 1 | 1-1/2 × 1-1/8 | 1-9/16 × 1-3/8 | 1-9/16 × 1-1/2 |
| Altura de la mesa de punzonado (pulg) | 37.8 | 38.2 | 41.9 | 46.1 | 47.8 | 49.0 |
| Cizalla de barra plana | ||||||
| Corte de placa (ancho × espesor) (pulg) | 9-7/8 × 5/8 15-3/4 × 5/16 | 13 × 3/4 18-7/8 × 3/8 | 13 × 1 23-5/8 × 5/8 | 13 × 1-1/8 23-5/8 × 3/4 | 15-3/4 × 1-3/8 27-9/16 × 1 | 15-3/4 × 1-1/2 29-1/2 × 1-1/8 |
| Longitud de la hoja (pulg.) | 16-1/8 | 19-1/8 | 23-13/16 | 23-13/16 | 28 | 29-15/16 |
| Recorte de acero en ángulo (pulg.) | 1 × 4-7/8 × 1/2 | 1-3/8 × 5-1/2 × 1/2 | 1-5/8 × 6-1/4 × 9/16 | 1-3/4 × 7-1/8 × 5/8 | 2 × 7-7/8 × 11/16 | 2 × 7-7/8 × 3/4 |
| Altura de la mesa de corte de placas (pulg) | 33.9 | 35.0 | 35.4 | 37.4 | 36.8 | 37.4 |
| Cizalla de barras | ||||||
| Diámetro máximo de barra redonda (pulg.) | 1-3/4 | 2 | 2-3/8 | 2-9/16 | 2-3/4 | 3-1/8 |
| Tamaño máximo de barra cuadrada (pulg.) | 1-9/16 | 1-3/4 | 2 | 2-3/16 | 2-3/8 | 2-9/16 |
| Cizalla en ángulo | ||||||
| Corte en ángulo de 90° (pata × pata × espesor) (pulg) | 4-7/8 × 4-7/8 × 1/2 | 5-1/2 × 5-1/2 × 1/2 | 6-1/4 × 6-1/4 × 9/16 | 7-1/8 × 7-1/8 × 5/8 | 7-7/8 × 7-7/8 × 11/16 | 7-7/8 × 7-7/8 × 3/4 |
| Corte en ángulo de 45° (pata × pata × espesor) (pulg) | 2 × 2 × 3/16 | 2 × 2 × 3/16 | 2-3/8 × 2-3/8 × 1/4 | 2-3/8 × 2-3/8 × 1/4 | 3-15/16 × 3-15/16 × 3/8 | 4-3/4 × 4-3/4 × 3/8 |
| Altura de la mesa de corte en ángulo (pulg.) | 33.9 | 35.0 | 35.4 | 37.4 | 36.8 | 37.4 |
| Secciones estructurales · utillaje opcional | ||||||
| Barra I (pulg.) | 4-3/4 × 4-3/4 × 1/2 2-3/8 × 2-3/8 × 5/16 | 5-1/2 × 5-1/2 × 1/2 2-3/4 × 2-3/4 × 3/8 | 6-1/4 × 6-1/4 × 9/16 3-1/8 × 3-1/8 × 3/8 | 7-1/8 × 7-1/8 × 5/8 3-1/8 × 3-1/8 × 3/8 | 7-7/8 × 7-7/8 × 11/16 3-1/8 × 3-1/8 × 3/8 | 7-7/8 × 7-7/8 × 3/4 3-1/8 × 3-1/8 × 3/8 |
| Viga en T (pulg.) | 2-3/8 × 2-3/8 × 5/16 | 2-3/4 × 2-3/4 × 3/8 | 3-1/8 × 3-1/8 × 3/8 | 3-1/8 × 3-1/8 × 3/8 | 3-1/8 × 3-1/8 × 3/8 | 3-1/8 × 3-1/8 × 3/8 |
| Canal U (entrada) | 5 × 2-1/8 × 1/4 | 6-5/16 × 2-3/8 × 1/4 | 8-1/4 × 3 × 3/8 | 11 × 3-3/8 × 7/16 | 11-13/16 × 3-1/2 × 1/2 | 12-5/8 × 3-5/8 × 1/2 |
| Altura de la mesa de sección estructural (pulg) | 47.6 | 48.0 | 49.6 | 57.9 | 59.4 | 61.0 |
| Muescas | ||||||
| Muesca (ancho × profundidad × espesor) (pulg) | 3-15/16 × 2-1/8 × 3/8 | 3-15/16 × 2-1/4 × 1/2 | 3-15/16 × 2-1/4 × 9/16 | 3-15/16 × 2-3/8 × 5/8 | 3-15/16 × 2-3/8 × 3/4 | 7-7/8 × 2-3/8 × 3/4 |
| Muesca en V (lado × lado × espesor) · opcional (pulg) | 3-3/4 × 3-3/4 × 3/8 | 3-15/16 × 3-15/16 × 1/2 | 4-1/8 × 4-1/8 × 1/2 | 4-1/8 × 4-1/8 × 5/8 | 4-1/8 × 4-1/8 × 3/4 | 4-1/8 × 4-1/8 × 3/4 |
| Muesca en V grande (lado × espesor) · opcional (pulg.) | 5-11/16 × 3/4 | 5-11/16 × 3/8 | 5-11/16 × 1/2 | 5-11/16 × 1/2 | 5-11/16 × 19/32 | 5-11/16 × 3/4 |
| Altura de la mesa de muescas (pulg) | 35.8 | 35.4 | 33.9 | 38.0 | 37.4 | 38.4 |
| Doblado · utillaje opcional | ||||||
| Doblado en V simple (ancho × espesor) (pulg.) | 9-7/8 × 19/32 | 9-7/8 × 23/32 | 9-7/8 × 25/32 | 9-7/8 × 25/32 | 9-7/8 × 7/8 | 9-7/8 × 15/16 |
| Doblez en V múltiple (ancho × espesor) (pulg.) | 19-11/16 × 3/16 | 19-11/16 × 3/16 | 23-5/8 × 3/16 | 27-9/16 × 3/16 | 27-9/16 × 5/16 | 27-9/16 × 5/16 |
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR MÉTRICO | ||||||
|---|---|---|---|---|---|---|
| Especificación | MIW-T-70 | MIW-T-100 | MIW-T-130 | MIW-T-175 | MIW-T-220 | MIW-T-275 |
| Presión de punzonado (toneladas) | 63.5 | 90.7 | 108.9 | 158.8 | 199.6 | 249.5 |
| Espesor máximo de corte de placa de acero (mm) | 12.7 | 19.0 | 25.4 | 31.8 | 38.1 | 50.8 |
| Resistencia nominal a la tracción del material (MPa) | ≤448.2 | ≤448.2 | ≤448.2 | ≤448.2 | ≤448.2 | ≤448.2 |
| Ángulo de corte (°) | 7 | 8 | 8 | 8 | 8 | 8 |
| Carrera del cursor (mm) | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 | 80.0 |
| Carreras por minuto (SPM) | 9–25 | 12–28 | 12–28 | 12–28 | 10 | 10 |
| profundidad de garganta (mm) | 300.0 | 355.1 | 400.0 | 599.9 | 599.9 | 599.9 |
| Potencia del motor (kW) | 3.73 | 5.59 | 7.46 | 11.19 | 14.91 | 18.64 |
| Dimensiones totales (Largo × Ancho × Alto) (mm) | 1640.8 × 729.0 × 1770.4 | 1859.3 × 800.1 × 1899.9 | 2344.4 × 960.1 × 2090.4 | 2679.7 × 1041.4 × 2301.2 | 2969.3 × 1239.5 × 2349.5 | 2999.7 × 1440.2 × 2451.1 |
| Peso de la máquina (kg) | 1901 | 2499 | 5200 | 6800 | 11000 | 14500 |
Desliza para comparar especificaciones.
| ESPECIFICACIONES – ESTÁNDAR MÉTRICO | ||||||
|---|---|---|---|---|---|---|
| Especificación | MIW-T-70 | MIW-T-100 | MIW-T-130 | MIW-T-175 | MIW-T-220 | MIW-T-275 |
| Perforación | ||||||
| Orificio de perforación (diámetro × espesor) (mm) | 25.4 × 15.9 | 31.8 × 19.0 | 34.9 × 25.4 | 38.1 × 28.6 | 39.7 × 34.9 | 39.7 × 38.1 |
| Altura mesa de punzonado (mm) | 960.1 | 970.3 | 1064.3 | 1170.9 | 1214.1 | 1244.6 |
| Cizalla de barra plana | ||||||
| Corte de placa (ancho × espesor) (mm) | 250.8 × 15.9 400.0 × 7.9 | 330.2 × 19.0 479.4 × 9.5 | 330.2 × 25.4 600.1 × 15.9 | 330.2 × 28.6 600.1 × 19.0 | 400.0 × 34.9 700.1 × 25.4 | 400.0 × 38.1 749.3 × 28.6 |
| Longitud de la hoja (mm) | 409.6 | 485.8 | 604.8 | 604.8 | 711.2 | 760.4 |
| Recorte acero angular (mm) | 25.4 × 123.8 × 12.7 | 34.9 × 139.7 × 12.7 | 41.3 × 158.8 × 14.3 | 44.4 × 181.0 × 15.9 | 50.8 × 200.0 × 17.5 | 50.8 × 200.0 × 19.0 |
| Altura de la mesa de corte de placas (mm) | 861.1 | 889.0 | 899.2 | 950.0 | 934.7 | 950.0 |
| Cizalla de barras | ||||||
| Diámetro máximo de barra redonda (mm) | 44.4 | 50.8 | 60.3 | 65.1 | 69.8 | 79.4 |
| Tamaño máximo de barra cuadrada (mm) | 39.7 | 44.4 | 50.8 | 55.6 | 60.3 | 65.1 |
| Cizalla en ángulo | ||||||
| Cizalla en ángulo de 90° (pata × pata × espesor) (mm) | 123.8 × 123.8 × 12.7 | 139.7 × 139.7 × 12.7 | 158.8 × 158.8 × 14.3 | 181.0 × 181.0 × 15.9 | 200.0 × 200.0 × 17.5 | 200.0 × 200.0 × 19.0 |
| Corte en ángulo de 45° (pata × pata × espesor) (mm) | 50.8 × 50.8 × 4.8 | 50.8 × 50.8 × 4.8 | 60.3 × 60.3 × 6.3 | 60.3 × 60.3 × 6.3 | 100.0 × 100.0 × 9.5 | 120.6 × 120.6 × 9.5 |
| Altura de la mesa de corte en ángulo (mm) | 861.1 | 889.0 | 899.2 | 950.0 | 934.7 | 950.0 |
| Secciones estructurales · utillaje opcional | ||||||
| Barra I (mm) | 120.6 × 120.6 × 12.7 60.3 × 60.3 × 7.9 | 139.7 × 139.7 × 12.7 69.8 × 69.8 × 9.5 | 158.8 × 158.8 × 14.3 79.4 × 79.4 × 9.5 | 181.0 × 181.0 × 15.9 79.4 × 79.4 × 9.5 | 200.0 × 200.0 × 17.5 79.4 × 79.4 × 9.5 | 200.0 × 200.0 × 19.0 79.4 × 79.4 × 9.5 |
| Viga en T (mm) | 60.3 × 60.3 × 7.9 | 69.8 × 69.8 × 9.5 | 79.4 × 79.4 × 9.5 | 79.4 × 79.4 × 9.5 | 79.4 × 79.4 × 9.5 | 79.4 × 79.4 × 9.5 |
| Canal U (mm) | 127.0 × 54.0 × 6.3 | 160.3 × 60.3 × 6.3 | 209.5 × 76.2 × 9.5 | 279.4 × 85.7 × 11.1 | 300.0 × 88.9 × 12.7 | 320.7 × 92.1 × 12.7 |
| Altura de la mesa de sección estructural (mm) | 1209.0 | 1219.2 | 1259.8 | 1470.7 | 1508.8 | 1549.4 |
| Muescas | ||||||
| Muesca (ancho × profundidad × espesor) (mm) | 100.0 × 54.0 × 9.5 | 100.0 × 57.1 × 12.7 | 100.0 × 57.1 × 14.3 | 100.0 × 60.3 × 15.9 | 100.0 × 60.3 × 19.0 | 200.0 × 60.3 × 19.0 |
| Muesca en V (lado × lado × espesor) · opcional (mm) | 95.2 × 95.2 × 9.5 | 100.0 × 100.0 × 12.7 | 104.8 × 104.8 × 12.7 | 104.8 × 104.8 × 15.9 | 104.8 × 104.8 × 19.0 | 104.8 × 104.8 × 19.0 |
| Muesca en V grande (lado × espesor) · opcional (mm) | 144.5 × 19.0 | 144.5 × 9.5 | 144.5 × 12.7 | 144.5 × 12.7 | 144.5 × 15.1 | 144.5 × 19.0 |
| Altura de la mesa de entallar (mm) | 909.3 | 899.2 | 861.1 | 965.2 | 950.0 | 975.4 |
| Doblado · utillaje opcional | ||||||
| Doblado en V simple (ancho × espesor) (mm) | 250.8 × 15.1 | 250.8 × 18.3 | 250.8 × 19.8 | 250.8 × 19.8 | 250.8 × 22.2 | 250.8 × 23.8 |
| Doblado en V múltiple (ancho × espesor) (mm) | 500.1 × 4.8 | 500.1 × 4.8 | 600.1 × 4.8 | 700.1 × 4.8 | 700.1 × 7.9 | 700.1 × 7.9 |
Los valores métricos son conversiones aproximadas de las especificaciones de EE. UU.
Los punzones y matrices se venden por separado. Se deben especificar herramientas opcionales. La capacidad depende del material y las herramientas. Las especificaciones están sujetas a cambios sin previo aviso; confirme la configuración final con MetalPress.
PREGUNTAS FRECUENTES SOBRE PUNZONADORA-CIZALLA
Una punzonadora-cizalla hidráulica combina varias operaciones de fabricación en una sola máquina. La Titan Class MIW-T proporciona punzonado, corte de barras planas, corte de barras redondas y cuadradas, corte en ángulo y entallado. Las herramientas opcionales agregan aplicaciones seleccionadas de doblado, tubería, canal y perfiles especiales.
Sí. La MIW-T es una punzonadora-cizalla de doble operador. Se deben revisar la selección de la estación de trabajo, los procedimientos operativos y la configuración de producción para su aplicación.
La serie incluye MIW-T-70, MIW-T-100, MIW-T-130, MIW-T-175, MIW-T-220 y MIW-T-275. Las presiones de punzonado oscilan entre 70 y 275 toneladas estadounidenses; el MIW-T-130 tiene una capacidad nominal de 120 toneladas estadounidenses. Compare la capacidad de cada estación en lugar de seleccionar solo por el nombre del modelo.
Los punzones y matrices se venden por separado. Seleccione los tamaños de orificio, formas, espacios libres de matriz y soportes necesarios para los materiales que procesará. MetalPress puede revisar los requisitos de herramientas con su solicitud de cotización.
Las tablas de capacidad se basan en resistencias a la tracción del material de hasta 65 000 psi. El diámetro del orificio, el tamaño de la sección, el espesor y las herramientas afectan la capacidad utilizable. Envíe el grado real del material y las dimensiones de la pieza para su confirmación.
Sí, con herramienta de doblado opcional. El equipo de doblado opcional incluye herramientas de doblado en V simple y en V múltiple, una prensa dobladora en ángulo y un accesorio de prensa plegadora especial. Estos son accesorios opcionales con límites de capacidad separados.
Las herramientas estructurales opcionales soportan secciones adecuadas. Las tablas de especificaciones enumeran las capacidades de barras en I, vigas en T y canales en U para cada modelo. Confirme la geometría del perfil, el material y la disponibilidad de herramientas con MetalPress.
Incluya la calidad del material, el espesor máximo, los tamaños de orificios requeridos, las dimensiones de barras y ángulos, las estaciones de trabajo que necesita, los planos y el volumen de producción. Tenga en cuenta cualquier requisito opcional de doblado, muescas, tope trasero o herramientas personalizadas.
El costo de punzonadora-cizalla hidráulica depende del modelo, las capacidades requeridas de la estación y las herramientas o accesorios seleccionados. La página MIW-T enumera los punzones y matrices que se venden por separado. Envíe los planos de orificios y muescas, material, dimensiones de secciones y cantidades para que la cotización identifique la máquina, las herramientas y cualquier requisito de entrega o instalación.
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá y acepta consultas de suministro de punzonadora-cizalla MIW-T. Proporcione las operaciones requeridas y la ubicación del sitio para que el modelo, las herramientas, la disponibilidad y los acuerdos de entrega o servicio cotizados puedan revisarse juntos.
¿Qué hace una punzonadora-cizalla hidráulica?
Una punzonadora-cizalla hidráulica combina varias operaciones de fabricación en una sola máquina. La Titan Class MIW-T proporciona punzonado, corte de barras planas, corte de barras redondas y cuadradas, corte en ángulo y entallado. Las herramientas opcionales agregan aplicaciones seleccionadas de doblado, tubería, canal y perfiles especiales.
¿El MIW-T está diseñado para dos operadores?
Sí. La MIW-T es una punzonadora-cizalla de doble operador. Se deben revisar la selección de la estación de trabajo, los procedimientos operativos y la configuración de producción para su aplicación.
¿Qué modelos MIW-T están disponibles?
La serie incluye MIW-T-70, MIW-T-100, MIW-T-130, MIW-T-175, MIW-T-220 y MIW-T-275. Las presiones de punzonado oscilan entre 70 y 275 toneladas estadounidenses; el MIW-T-130 tiene una capacidad nominal de 120 toneladas estadounidenses. Compare la capacidad de cada estación en lugar de seleccionar solo por el nombre del modelo.
¿Se incluyen punzones y matrices?
Los punzones y matrices se venden por separado. Seleccione los tamaños de orificio, formas, espacios libres de matriz y soportes necesarios para los materiales que procesará. MetalPress puede revisar los requisitos de herramientas con su solicitud de cotización.
¿Qué clasificación de materiales se aplica a las tablas de capacidad?
Las tablas de capacidad se basan en resistencias a la tracción del material de hasta 65 000 psi. El diámetro del orificio, el tamaño de la sección, el espesor y las herramientas afectan la capacidad utilizable. Envíe el grado real del material y las dimensiones de la pieza para su confirmación.
¿La punzonadora-cizalla puede doblar material?
Sí, con herramienta de doblado opcional. El equipo de doblado opcional incluye herramientas de doblado en V simple y en V múltiple, una prensa dobladora en ángulo y un accesorio de prensa plegadora especial. Estos son accesorios opcionales con límites de capacidad separados.
¿Puede cortar canales y otras secciones estructurales?
Las herramientas estructurales opcionales soportan secciones adecuadas. Las tablas de especificaciones enumeran las capacidades de barras en I, vigas en T y canales en U para cada modelo. Confirme la geometría del perfil, el material y la disponibilidad de herramientas con MetalPress.
¿Qué debo enviar para una cotización de punzonadora-cizalla?
Incluya la calidad del material, el espesor máximo, los tamaños de orificios requeridos, las dimensiones de barras y ángulos, las estaciones de trabajo que necesita, los planos y el volumen de producción. Tenga en cuenta cualquier requisito opcional de doblado, muescas, tope trasero o herramientas personalizadas.
¿Qué determina el precio de una punzonadora-cizalla hidráulica?
El costo de punzonadora-cizalla hidráulica depende del modelo, las capacidades requeridas de la estación y las herramientas o accesorios seleccionados. La página MIW-T enumera los punzones y matrices que se venden por separado. Envíe los planos de orificios y muescas, material, dimensiones de secciones y cantidades para que la cotización identifique la máquina, las herramientas y cualquier requisito de entrega o instalación.
¿Dónde puedo comprar una punzonadora-cizalla industrial en Canadá?
MetalPress Machinery tiene su sede en Cambridge, Ontario, Canadá y acepta consultas de suministro de punzonadora-cizalla MIW-T. Proporcione las operaciones requeridas y la ubicación del sitio para que el modelo, las herramientas, la disponibilidad y los acuerdos de entrega o servicio cotizados puedan revisarse juntos.
Consejos de expertos
punzonadora-cizalla Notas de ajuste de ingeniería
Seleccionar una punzonadora y cizalla hidráulica según el trabajo que necesita realizar. La presión de punzonado por sí sola no describe el ancho de la placa, el diámetro del orificio, el tamaño del ángulo, el acceso a la garganta o la geometría de las muescas. Compare la pieza requerida con la capacidad de cada estación que planea usar.
Las capacidades del MIW-T están clasificadas para materiales con resistencia a la tracción de hasta 65 000 psi. Un material más resistente, una geometría de sección diferente o herramientas especiales pueden cambiar la capacidad utilizable. Proporcione el grado, el espesor y los dibujos reales del material para que se pueda revisar la aplicación.
Para trabajos repetitivos, incluya cantidades de producción y requisitos de calibre. Para doblado opcional, corte estructural o punzones personalizados, defina la operación y las dimensiones de la herramienta antes de finalizar la configuración de la máquina.
Para el doblado de chapa metálica CNC dedicado, explore la Prensa plegadora CNC servohidráulica MetalPress. Para la selección de máquinas y herramientas MIW-T, solicita cotización punzonadora-cizalla.
Guías de planificación: Cómo Elegir una punzonadora-cizalla hidráulica: Capacidad, profundidad de garganta y Operadores; ¿Qué es una máquina punzonadora-cizalla? Cinco operaciones de fabricación explicadas; punzonadora-cizalla Punzones, matrices y Configuración de Perforaciones; punzonadora-cizalla vs Punzonadora para Trabajos de Placa y Fabricación.
