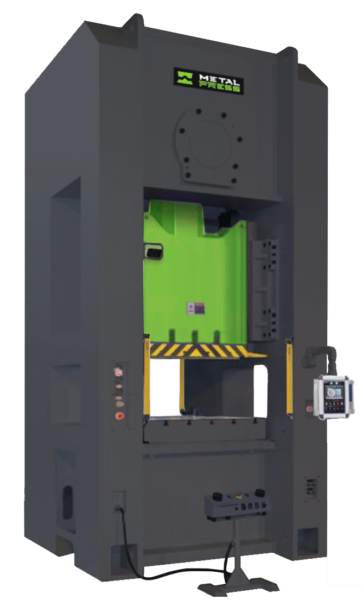

PRENSA DE UN SOLO PUNTO DE CARA RECTA
PRENSA DE UN SOLO PUNTO - PRENSA MECÁNICA
PRENSA DE UN SOLO PUNTO DE CARA RECTA
- Capacidades de 120 a 660 toneladas estadounidenses en ocho modelos MSE estándar
- Capacidades de 110 a 600 toneladas métricas con múltiples tamaños de corredera y refuerzo
- Rigidez del marco de lados rectos para una desviación reducida y una alineación repetible
- Transmisión de un solo cigüeñal para un tonelaje constante a velocidad de producción
- Creado para estampado de precisión incluyendo matrices de conformado, corte y progresivas
- Diseño mecánico de alta resistencia para una operación confiable de alto volumen
OBTÉN UNA COTIZACIÓN RÁPIDA DE PRENSA RECTA DE UN SOLO PUNTO
Envíenos sus detalles de producción y herramientas y le ayudaremos a seleccionar la prensa MSE correcta.
AYÚDENOS A DIMENSIONAR LA PRENSA RECTA DE PUNTA ÚNICA CORRECTA
Para obtener la recomendación más rápida, incluya:
Fuerza de prensa requerida
Carga máxima de estampado, corte, perforación, conformado o embutición
Pieza y material
Tipo de material, espesor, geometría de la pieza y tolerancias requeridas
Tamaño y peso de herramientas
envolvente de matriz, patrón de montaje y peso máximo soportado
Carrera, altura de cierre y luz libre
Posiciones de trabajo requeridas, rango de apertura y ajuste
Tamaño de corredera y refuerzo
Área de soporte de herramientas requeridas y acceso alrededor de la matriz
Velocidad y tasa de producción
Golpes objetivo por minuto y producción requerida
Alimentación y Automatización
Requisitos de alimentación, transferencia, robot o carga manual de bobinas
Requisitos de instalaciones y seguridad
Energía disponible, espacio, protección y estándares de planta
¿No estás seguro de todas las especificaciones?
No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.
MSE-120
120 toneladas estadounidenses / 110 toneladas métricas
Diapositiva: 25,6 x 19,7 pulgadas / 650 x 500 mm
Refuerzo: 31,5 x 23,6 pulgadas / 800 x 600 mm
MSE-175
175 toneladas estadounidenses / 160 toneladas métricas
Diapositiva: 27,6 x 23,6 pulgadas / 700 x 600 mm
Refuerzo: 33,5 x 27,6 pulgadas / 850 x 700 mm
MSE-220
220 toneladas estadounidenses / 200 toneladas métricas
Diapositiva: 29,5 x 27,6 pulgadas / 750 x 700 mm
Refuerzo: 35,4 x 31,5 pulgadas / 900 x 800 mm
MSE-275
275 toneladas estadounidenses / 250 toneladas métricas
Diapositiva: 31,5 x 31,5 pulgadas / 800 x 800 mm
Refuerzo: 39,4 x 35,4 pulgadas / 1000 x 900 mm
MSE-330
330 toneladas estadounidenses / 300 toneladas métricas
Diapositiva: 35,4 x 31,5 pulgadas / 900 x 800 mm
Refuerzo: 43,3 x 39,4 pulgadas / 1100 x 1000 mm
MSE-440
440 toneladas estadounidenses / 400 toneladas métricas
Diapositiva: 39,4 x 31,5 pulgadas / 1000 x 800 mm
Refuerzo: 47,2 x 39,4 pulgadas / 1200 x 1000 mm
MSE-550
550 toneladas estadounidenses / 500 toneladas métricas
Diapositiva: 47,2 x 35,4 pulgadas / 1200 x 900 mm
Refuerzo: 55,1 x 39,4 pulgadas / 1400 x 1000 mm
MSE-660
660 toneladas estadounidenses / 600 toneladas métricas
Diapositiva: 47,2 x 35,4 pulgadas / 1200 x 900 mm
Refuerzo: 55,1 x 39,4 pulgadas / 1400 x 1000 mm
DESCRIPCIÓN TÉCNICA
Una prensa mecánica de un solo punto y lados rectos está diseñada para aplicaciones de estampado de precisión que exigen rigidez, precisión y altas velocidades de producción. El marco de lados rectos minimiza la deflexión bajo carga, lo que garantiza una alineación uniforme de la matriz y una calidad superior de las piezas. Con un solo cigüeñal que entrega fuerza a través del centro de la corredera, la prensa proporciona un tonelaje uniforme en la parte inferior de la carrera, ideal para operaciones de corte, perforación, conformado y matrices progresivas. Su estructura rígida admite tolerancias más estrictas, una vida útil más larga de la matriz y un rendimiento estable durante la producción continua. Para las industrias automotriz, de electrodomésticos, electrónica y metalmecánica en general, esta prensa ofrece la velocidad, la repetibilidad y la integridad estructural necesarias para los entornos de producción en masa.
Una prensa de lados rectos de un solo punto ofrece varias ventajas sobre las prensas mecánicas de dos puntos y con marco en C. En comparación con un marco en C, la estructura de lados rectos proporciona una rigidez significativamente mayor, lo que elimina la deflexión angular y mejora la alineación de la matriz durante operaciones de alto tonelaje. Esto da como resultado una mejor precisión de las piezas y un menor desgaste de las herramientas. En comparación con una prensa de dos puntos, el diseño de un solo punto es ideal para matrices más pequeñas y aplicaciones donde la fuerza debe aplicarse centralmente para lograr una precisión óptima. La prensa también admite velocidades de carrera más altas, lo que la hace ideal para matrices progresivas y estampado de gran volumen. Para los fabricantes que buscan un equilibrio entre velocidad, precisión y estabilidad estructural, la prensa de un solo punto y lados rectos es una opción muy eficiente.
La prensa mecánica de un solo punto y lados rectos combina un marco rígido con una corredera accionada centralmente para ofrecer un rendimiento de estampado consistente y de alta precisión. Su construcción robusta minimiza la deflexión, mientras que el sistema deslizante de guía larga garantiza un movimiento deslizante preciso y una mejor alineación de la matriz. Muchos modelos incluyen protección contra sobrecarga hidráulica, ajuste deslizante motorizado, lubricación automática y controles avanzados de prensa para una operación segura y confiable. La prensa ofrece un tonelaje completo en la parte inferior de la carrera, lo que la hace ideal para corte, perforación, conformado y trabajo con matrices progresivas. Con altas velocidades de carrera, excelente repetibilidad y compatibilidad con sistemas de automatización, esta prensa proporciona una solución rentable y de alto rendimiento para las operaciones de estampado modernas.
Prensa mecánica de un solo punto y lados rectos, ideal para estampado de alta velocidad y alta precisión
Una prensa mecánica de un solo punto y lados rectos está diseñada para aplicaciones de estampado de precisión que exigen rigidez, precisión y altas velocidades de producción. El marco de lados rectos minimiza la deflexión bajo carga, lo que garantiza una alineación uniforme de la matriz y una calidad superior de las piezas. Con un solo cigüeñal que entrega fuerza a través del centro de la corredera, la prensa proporciona un tonelaje uniforme en la parte inferior de la carrera, ideal para operaciones de corte, perforación, conformado y matrices progresivas. Su estructura rígida admite tolerancias más estrictas, una vida útil más larga de la matriz y un rendimiento estable durante la producción continua. Para las industrias automotriz, de electrodomésticos, electrónica y metalmecánica en general, esta prensa ofrece la velocidad, la repetibilidad y la integridad estructural necesarias para los entornos de producción en masa.
¿Por qué elegir una prensa de lados rectos de un solo punto en lugar de una prensa con marco en C o de dos puntos?
Una prensa de lados rectos de un solo punto ofrece varias ventajas sobre las prensas mecánicas de dos puntos y con marco en C. En comparación con un marco en C, la estructura de lados rectos proporciona una rigidez significativamente mayor, lo que elimina la deflexión angular y mejora la alineación de la matriz durante operaciones de alto tonelaje. Esto da como resultado una mejor precisión de las piezas y un menor desgaste de las herramientas. En comparación con una prensa de dos puntos, el diseño de un solo punto es ideal para matrices más pequeñas y aplicaciones donde la fuerza debe aplicarse centralmente para lograr una precisión óptima. La prensa también admite velocidades de carrera más altas, lo que la hace ideal para matrices progresivas y estampado de gran volumen. Para los fabricantes que buscan un equilibrio entre velocidad, precisión y estabilidad estructural, la prensa de un solo punto y lados rectos es una opción muy eficiente.
Características y beneficios clave de la prensa mecánica de lados rectos de un solo punto
La prensa mecánica de un solo punto y lados rectos combina un marco rígido con una corredera accionada centralmente para ofrecer un rendimiento de estampado consistente y de alta precisión. Su construcción robusta minimiza la deflexión, mientras que el sistema deslizante de guía larga garantiza un movimiento deslizante preciso y una mejor alineación de la matriz. Muchos modelos incluyen protección contra sobrecarga hidráulica, ajuste deslizante motorizado, lubricación automática y controles avanzados de prensa para una operación segura y confiable. La prensa ofrece un tonelaje completo en la parte inferior de la carrera, lo que la hace ideal para corte, perforación, conformado y trabajo con matrices progresivas. Con altas velocidades de carrera, excelente repetibilidad y compatibilidad con sistemas de automatización, esta prensa proporciona una solución rentable y de alto rendimiento para las operaciones de estampado modernas.
Explorar detalles de la máquina
CONSIGUE PIEZAS EN CUALQUIER LUGAR
Sistema de control de código abierto
Nuestros sistemas de control están fabricados con componentes de código abierto y fácilmente disponibles. No utilizamos piezas OEM hechas a medida.

VIDA ÚTIL MEJORADA
Extinción de alta frecuencia
Utilizamos un enfriamiento de alta frecuencia en nuestras guías deslizantes que alcanza más de HRC 48. El rectificado de rieles está por encima de RA 0,4 y la planitud promedio es de 0,03 mm/m2. El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
RESISTENCIA Y RESISTENCIA AL DESGASTE
Engranaje helicoidal de bronce
Los engranajes helicoidales de bronce reducen la probabilidad de agarrotamiento y reducen en gran medida el proceso de ajuste de la matriz. La aleación de bronce y cobre (ZQSN10-1) prolonga la vida útil en comparación con los engranajes helicoidales de hierro fundido.

MÁS ESTAMPADO
Menos incautación
Utilizamos un asiento de bola de aleación de cobre sinterizado TM-3 en lugar de hierro fundido. La aleación de cobre TM-3 tiene una resistencia superficial de 1000 kgf/C m2. Esta aleación reduce la probabilidad de agarrotamiento y al mismo tiempo prolonga la vida útil de esta pieza.
MENOS DESGASTE
Mangas de Cobre
Los manguitos de aleación de bronce y cobre están hechos de estaño, bronce fósforo ZQSN10-1 y son aproximadamente 1,5 veces más resistentes que solo el cobre BC6. El resultado es un desgaste reducido.

MÁS FUERTE Y GRANDE
Cigüeñal endurecido
Nuestros cigüeñales están hechos de aleación 42 CrMo de alta resistencia y son más grandes que la mayoría. Están forjados, tratados térmicamente e inspeccionados para detectar flujos. El resultado es que la resistencia es 1,3 veces mayor que la del acero 45 y se reduce la rotura.
ENDURECIDO Y MÁS FUERTE
Dedal Cromado
Nuestros dedales están cromados con una superficie entre RA 0,4 y RA 0,8. Luego se endurecen a HRC 48. Esto proporciona un sello de aceite excelente para garantizar la vida útil del sello.

MENOR DESGASTE EN LAS SUPERFICIES DE LOS DIENTES
Eje de engranaje endurecido
El eje del engranaje está hecho de una aleación 42CrMo de alta resistencia y todas las superficies de los dientes se tratan con una frecuencia intermedia, lo que aumenta la dureza. La ventaja de esto es un menor desgaste de las superficies de los dientes y una mayor precisión de engrane.
VIDA ÚTIL MEJORADA
Transmisión por engranajes templados de alta frecuencia
Utilizamos un enfriamiento de alta frecuencia en nuestras transmisiones por engranajes que alcanza más de HRC 48. El rectificado de rieles está por encima de RA 0,4 y la planitud promedio es de 0,03 mm/m2. El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.

CORTINAS DE SEGURIDAD
La seguridad de los trabajadores no debería ser una opción para una prensa
Nos tomamos muy en serio la seguridad de los trabajadores. Es por eso que todas nuestras prensas incluyen cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Las cortinas de luz funcionan junto con otras características de seguridad para garantizar la seguridad de los trabajadores en todo momento.
MÁS ACEITE, MENOS DESGASTE
Tubería de petróleo más grande
Utilizamos tubos de lubricación de cobre de 8 mm de diámetro para garantizar una lubricación adecuada en todos los puntos críticos. Los tubos más grandes y de mayor calibre reducen la posibilidad de roturas y garantizan un flujo constante de aceite.

ESTRUCTURA OPTIMIZADA
Análisis de Elementos Finitos (FEA)
A través del análisis de elementos finitos (FEA) de SolidWorks optimizamos la estructura de la prensa y refinamos el diseño para obtener el máximo rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo, la economía actual requiere que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le damos el máximo rendimiento por su inversión!

SERVICIO REMOTO
Podemos solucionar problemas de su prensa de estampado de forma remota desde nuestras instalaciones.
Nuestras prensas de lados rectos de un solo punto incluyen una unidad de conectividad remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.

INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de estampado desde cualquier dispositivo.
Como opción, todas nuestras prensas están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Supervise lo que sucede con la prensa estampada y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas

CONSIGUE PIEZAS EN CUALQUIER LUGAR
Sistema de control de código abierto
Nuestros sistemas de control están fabricados con componentes de código abierto y fácilmente disponibles. No utilizamos piezas OEM hechas a medida.
VIDA ÚTIL MEJORADA
Extinción de alta frecuencia
Utilizamos un enfriamiento de alta frecuencia en nuestras guías deslizantes que alcanza más de HRC 48. El rectificado de rieles está por encima de RA 0,4 y la planitud promedio es de 0,03 mm/m2. El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
RESISTENCIA Y RESISTENCIA AL DESGASTE
Engranaje helicoidal de bronce
Los engranajes helicoidales de bronce reducen la probabilidad de agarrotamiento y reducen en gran medida el proceso de ajuste de la matriz. La aleación de bronce y cobre (ZQSN10-1) prolonga la vida útil en comparación con los engranajes helicoidales de hierro fundido.
MÁS ESTAMPADO
Menos incautación
Utilizamos un asiento de bola de aleación de cobre sinterizado TM-3 en lugar de hierro fundido. La aleación de cobre TM-3 tiene una resistencia superficial de 1000 kgf/C m2. Esta aleación reduce la probabilidad de agarrotamiento y al mismo tiempo prolonga la vida útil de esta pieza.
MENOS DESGASTE
Mangas de Cobre
Los manguitos de aleación de bronce y cobre están hechos de estaño, bronce fósforo ZQSN10-1 y son aproximadamente 1,5 veces más resistentes que solo el cobre BC6. El resultado es un desgaste reducido.
MÁS FUERTE Y GRANDE
Cigüeñal endurecido
Nuestros cigüeñales están hechos de aleación 42 CrMo de alta resistencia y son más grandes que la mayoría. Están forjados, tratados térmicamente e inspeccionados para detectar flujos. El resultado es que la resistencia es 1,3 veces mayor que la del acero 45 y se reduce la rotura.
ENDURECIDO Y MÁS FUERTE
Dedal Cromado
Nuestros dedales están cromados con una superficie entre RA 0,4 y RA 0,8. Luego se endurecen a HRC 48. Esto proporciona un sello de aceite excelente para garantizar la vida útil del sello.
MENOR DESGASTE EN LAS SUPERFICIES DE LOS DIENTES
Eje de engranaje endurecido
El eje del engranaje está hecho de una aleación 42CrMo de alta resistencia y todas las superficies de los dientes se tratan con una frecuencia intermedia, lo que aumenta la dureza. La ventaja de esto es un menor desgaste de las superficies de los dientes y una mayor precisión de engrane.
VIDA ÚTIL MEJORADA
Transmisión por engranajes templados de alta frecuencia
Utilizamos un enfriamiento de alta frecuencia en nuestras transmisiones por engranajes que alcanza más de HRC 48. El rectificado de rieles está por encima de RA 0,4 y la planitud promedio es de 0,03 mm/m2. El resultado es un desgaste reducido, una precisión sostenida y una vida útil más larga.
CORTINAS DE SEGURIDAD
La seguridad de los trabajadores no debería ser una opción para una prensa
Nos tomamos muy en serio la seguridad de los trabajadores. Es por eso que todas nuestras prensas incluyen cortinas de luz de seguridad CAT4 de tamaño completo como característica estándar. Las cortinas de luz funcionan junto con otras características de seguridad para garantizar la seguridad de los trabajadores en todo momento.
MÁS ACEITE, MENOS DESGASTE
Tubería de petróleo más grande
Utilizamos tubos de lubricación de cobre de 8 mm de diámetro para garantizar una lubricación adecuada en todos los puntos críticos. Los tubos más grandes y de mayor calibre reducen la posibilidad de roturas y garantizan un flujo constante de aceite.
ESTRUCTURA OPTIMIZADA
Análisis de Elementos Finitos (FEA)
A través del análisis de elementos finitos (FEA) de SolidWorks optimizamos la estructura de la prensa y refinamos el diseño para obtener el máximo rendimiento.
MAYOR RENDIMIENTO DE LA INVERSIÓN
Le damos más prensa por su dinero.
Para ser competitivo, la economía actual requiere que los fabricantes ejecuten sus operaciones de manera más eficiente y rentable que nunca. Ofrecemos el ROI (retorno de la inversión) más alto de la industria. MetalPress le ofrece productos de alta calidad por una inversión razonable y con más funciones que cualquier otra empresa. En pocas palabras, ¡le damos el máximo rendimiento por su inversión!
SERVICIO REMOTO
Podemos solucionar problemas de su prensa de estampado de forma remota desde nuestras instalaciones.
Nuestras prensas de lados rectos de un solo punto incluyen una unidad de conectividad remota que permite a nuestros técnicos de prensa verificar de forma remota el rendimiento de la prensa, realizar los cambios necesarios en el programa o HMI, o solucionar problemas directamente desde nuestro centro de servicio. El cliente solo debe conectar la unidad a Internet mediante un cable Ethernet. Nosotros nos encargamos del resto.
COMPONENTES DE ALTA CALIDAD
Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.
Utilizamos solo componentes de la mejor calidad que son de código abierto y están disponibles localmente en su área o en nuestra tienda de repuestos en línea. No utilizamos ningún componente propietario imposible de encontrar.
INDUSTRY 4.0 REMOTE MONITORING
Supervise de forma remota el rendimiento de su prensa de estampado desde cualquier dispositivo.
Como opción, todas nuestras prensas están disponibles con unidades de monitoreo remoto del rendimiento de Industria 4.0 que cuentan con un tablero personalizado. No sólo puede monitorear el rendimiento de la prensa, sino que también puede recibir una notificación antes de que ocurra un problema. Se incluyen recordatorios de mantenimiento basados en condiciones y estadísticas de rendimiento de turnos. Minimice el impacto de las emergencias y maximice el tiempo de actividad y la productividad de la prensa. Supervise lo que sucede con la prensa estampada y su eficiencia de producción desde cualquier dispositivo, en cualquier parte del mundo.
OCHO TAMAÑOS ESTÁNDAR
Gama flexible de aplicaciones.
Disponible desde 120 toneladas hasta 660 toneladas
Desliza para comparar especificaciones.
| Modelo | Toneladas Estadounidenses | Tamaño de diapositiva (pulg.) | Tamaño del refuerzo (pulg.) |
| MSE-120 | 120 | 25.6 x 19.7 | 31.5 x 23.6 |
| MSE-175 | 175 | 27.6 x 23.6 | 33.5 x 27.6 |
| MSE-220 | 220 | 29.5 x 27.6 | 35.4 x 31.5 |
| MSE-275 | 275 | 31.5 x 31.5 | 39.4 x 35.4 |
| MSE-330 | 330 | 35.4 x 31.5 | 43.3 x 39.4 |
| MSE-440 | 440 | 39.4 x 31.5 | 47.2 x 39.4 |
| MSE-550 | 550 | 47.2 x 35.4 | 55.1 x 39.4 |
| MSE-660 | 660 | 47.2 x 35.4 | 55.1 x 39.4 |
Desliza para comparar especificaciones.
| Modelo | Toneladas Métricas | Tamaño de diapositiva (mm) | Tamaño del refuerzo (mm) |
| MSE-120 | 110 | 650 x 500 | 800 x 600 |
| MSE-175 | 160 | 700 x 600 | 850 x 700 |
| MSE-220 | 200 | 750 x 700 | 900 x 800 |
| MSE-275 | 250 | 800 x 800 | 1000 x 900 |
| MSE-330 | 300 | 900 x 800 | 1100 x 1000 |
| MSE-440 | 400 | 1000 x 800 | 1200 x 1000 |
| MSE-550 | 500 | 1200 x 900 | 1400 x 1000 |
| MSE-660 | 600 | 1200 x 900 | 1400 x 1000 |
Aplicaciones de la prensa mecánica de lados rectos de un solo punto
La prensa mecánica de un solo punto y lados rectos es ideal para operaciones de corte de alta velocidad que requieren un tonelaje constante en la parte inferior de la carrera. Su marco rígido minimiza la deflexión, asegurando espacios en blanco limpios y precisos incluso con altas velocidades de carrera. Los fabricantes confían en esta prensa para producir arandelas, soportes, componentes eléctricos, piezas de electrodomésticos y estampados para automóviles con tolerancias dimensionales estrictas. La entrega de fuerza centralizada mejora la calidad de los bordes, reduce la formación de rebabas y extiende la vida útil de la matriz.
Las operaciones de matriz progresiva se benefician de la alta velocidad, la excelente repetibilidad y la guía de deslizamiento estable de la prensa. El marco de lados rectos mantiene la alineación en todo el recorrido, lo que garantiza que cada estación de la matriz progresiva funcione de manera consistente. Esto hace que la prensa sea ideal para producir piezas complejas de varias etapas, como terminales, clips, conectores y componentes metálicos de precisión. Su capacidad para funcionar continuamente con una variación mínima respalda entornos de fabricación eficientes y de gran volumen.
La prensa mecánica de un solo punto ofrece el impacto rápido y controlado necesario para aplicaciones de perforación y punzonado. Su estructura rígida evita la deflexión angular, lo que garantiza que los orificios estén limpios, colocados con precisión y sin distorsiones. Esto lo hace adecuado para producir paneles perforados, gabinetes eléctricos, soportes y componentes estampados que requieren múltiples perforaciones. La alta velocidad de carrera de la prensa y la precisión constante del punto muerto inferior mejoran el rendimiento y la calidad de las piezas.
Para aplicaciones de conformado y embutición superficial, la prensa proporciona la estabilidad y precisión necesarias para dar forma a la chapa sin arrugarse ni rasgarse. El marco de lados rectos garantiza una alineación uniforme de la matriz, mientras que la transmisión de un solo punto ofrece un tonelaje constante donde más se necesita. Esto hace que la prensa sea ideal para producir carcasas, cubiertas, copas poco profundas, componentes de electrodomésticos y soportes estructurales. Su repetibilidad admite tiradas de producción largas con ajustes mínimos.
El acuñado y el estampado requieren alta precisión y un soporte rígido para lograr detalles de superficie nítidos y repetibles. La prensa de un solo punto y lados rectos destaca en estas aplicaciones gracias a su marco estable y su guía deslizante precisa. Los fabricantes lo utilizan para producir patrones decorativos, letras en relieve, bordes de precisión y características de tolerancia estricta en piezas metálicas. La capacidad de la prensa para mantener un posicionamiento constante del punto muerto inferior garantiza resultados uniformes en grandes lotes de producción.
Los componentes eléctricos y electrónicos a menudo requieren un estampado de calibre fino con tolerancias extremadamente ajustadas. La alta velocidad y la construcción rígida de la prensa la hacen ideal para producir terminales, conectores, contactos, soportes y piezas de microprecisión. Su movimiento deslizante constante reduce el desgaste de la herramienta y garantiza la precisión dimensional en tiradas de producción largas. La prensa también se integra fácilmente con alimentadores de bobinas y sistemas de manipulación automatizados utilizados en la fabricación de productos electrónicos.
Los fabricantes de automóviles y electrodomésticos confían en prensas de un solo punto y lados rectos para producir soportes, refuerzos, clips, carcasas y componentes estructurales. La rigidez de la prensa garantiza una geometría uniforme de las piezas, mientras que su alta velocidad de carrera admite entornos de producción en masa. Su compatibilidad con matrices progresivas, herramientas de transferencia y sistemas de alimentación automatizados la convierte en una plataforma versátil para operaciones de estampado de gran volumen.
Los componentes pequeños y delgados, como etiquetas de metal, etiquetas, cuñas y placas de identificación, requieren un estampado preciso y repetible. La entrega de fuerza centralizada y el marco estable de la prensa garantizan bordes limpios y un espesor constante. Su capacidad de alta velocidad permite a los fabricantes producir grandes cantidades de manera eficiente, lo que lo hace ideal para industrias que requieren piezas metálicas pequeñas y uniformes.
La prensa es ideal para estampar materiales de calibre liviano donde la velocidad y la precisión son fundamentales. Su marco rígido evita la distorsión durante el conformado, mientras que la transmisión de un solo punto garantiza un tonelaje constante para cortes limpios y dobleces precisos. Esto lo hace ideal para componentes HVAC, accesorios de iluminación, carcasas de productos de consumo y piezas estructurales livianas.
La prensa mecánica de un solo punto y lados rectos se integra perfectamente en líneas de estampado automatizadas equipadas con alimentadores de bobina, alimentadores de rollos servos, sistemas de transferencia y manipulación robótica. Su movimiento deslizante predecible y su alta tasa de carreras respaldan la automatización sincronizada, mejorando el rendimiento y reduciendo los requisitos de mano de obra. Esto la convierte en una máquina central en las células de estampado modernas y de alta eficiencia.
Como prensa troqueladora, esta máquina se utiliza para cortar formas planas de chapa metálica con alta repetibilidad. El marco rígido y la entrega de fuerza centralizada mejoran la calidad de los bordes y la consistencia dimensional.
Las aplicaciones típicas de prensas de corte incluyen:
Piezas metálicas planas
Componentes cortados con precisión
Piezas preformadas
Procesamiento de chapa
Producción de espacios en blanco en gran volumen
En la fabricación de productos electrónicos, una prensa de lados rectos de un solo punto se utiliza a menudo para producir componentes pequeños e intrincados que requieren alta precisión y repetibilidad.
Las aplicaciones típicas de prensas de estampado electrónico incluyen:
Conectores y terminales
Componentes de blindaje
Viviendas pequeñas
Piezas electrónicas de precisión.
Microcomponentes metálicos
Supresión de alta velocidad de acero, aluminio y metales especiales
La prensa mecánica de un solo punto y lados rectos es ideal para operaciones de corte de alta velocidad que requieren un tonelaje constante en la parte inferior de la carrera. Su marco rígido minimiza la deflexión, asegurando espacios en blanco limpios y precisos incluso con altas velocidades de carrera. Los fabricantes confían en esta prensa para producir arandelas, soportes, componentes eléctricos, piezas de electrodomésticos y estampados para automóviles con tolerancias dimensionales estrictas. La entrega de fuerza centralizada mejora la calidad de los bordes, reduce la formación de rebabas y extiende la vida útil de la matriz.
Estampación Matricial Progresiva para Producción de Alto Volumen
Las operaciones de matriz progresiva se benefician de la alta velocidad, la excelente repetibilidad y la guía de deslizamiento estable de la prensa. El marco de lados rectos mantiene la alineación en todo el recorrido, lo que garantiza que cada estación de la matriz progresiva funcione de manera consistente. Esto hace que la prensa sea ideal para producir piezas complejas de varias etapas, como terminales, clips, conectores y componentes metálicos de precisión. Su capacidad para funcionar continuamente con una variación mínima respalda entornos de fabricación eficientes y de gran volumen.
Prensa punzonadora - Para perforación y punzonado de chapa metálica
La prensa mecánica de un solo punto ofrece el impacto rápido y controlado necesario para aplicaciones de perforación y punzonado. Su estructura rígida evita la deflexión angular, lo que garantiza que los orificios estén limpios, colocados con precisión y sin distorsiones. Esto lo hace adecuado para producir paneles perforados, gabinetes eléctricos, soportes y componentes estampados que requieren múltiples perforaciones. La alta velocidad de carrera de la prensa y la precisión constante del punto muerto inferior mejoran el rendimiento y la calidad de las piezas.
Operaciones de conformado y estirado superficial
Para aplicaciones de conformado y embutición superficial, la prensa proporciona la estabilidad y precisión necesarias para dar forma a la chapa sin arrugarse ni rasgarse. El marco de lados rectos garantiza una alineación uniforme de la matriz, mientras que la transmisión de un solo punto ofrece un tonelaje constante donde más se necesita. Esto hace que la prensa sea ideal para producir carcasas, cubiertas, copas poco profundas, componentes de electrodomésticos y soportes estructurales. Su repetibilidad admite tiradas de producción largas con ajustes mínimos.
Prensa de acuñación: para acuñación, estampado y formación de superficies de precisión
El acuñado y el estampado requieren alta precisión y un soporte rígido para lograr detalles de superficie nítidos y repetibles. La prensa de un solo punto y lados rectos destaca en estas aplicaciones gracias a su marco estable y su guía deslizante precisa. Los fabricantes lo utilizan para producir patrones decorativos, letras en relieve, bordes de precisión y características de tolerancia estricta en piezas metálicas. La capacidad de la prensa para mantener un posicionamiento constante del punto muerto inferior garantiza resultados uniformes en grandes lotes de producción.
Estampado de Componentes Eléctricos y Electrónicos
Los componentes eléctricos y electrónicos a menudo requieren un estampado de calibre fino con tolerancias extremadamente ajustadas. La alta velocidad y la construcción rígida de la prensa la hacen ideal para producir terminales, conectores, contactos, soportes y piezas de microprecisión. Su movimiento deslizante constante reduce el desgaste de la herramienta y garantiza la precisión dimensional en tiradas de producción largas. La prensa también se integra fácilmente con alimentadores de bobinas y sistemas de manipulación automatizados utilizados en la fabricación de productos electrónicos.
Producción de componentes automotrices y de electrodomésticos
Los fabricantes de automóviles y electrodomésticos confían en prensas de un solo punto y lados rectos para producir soportes, refuerzos, clips, carcasas y componentes estructurales. La rigidez de la prensa garantiza una geometría uniforme de las piezas, mientras que su alta velocidad de carrera admite entornos de producción en masa. Su compatibilidad con matrices progresivas, herramientas de transferencia y sistemas de alimentación automatizados la convierte en una plataforma versátil para operaciones de estampado de gran volumen.
Etiquetas metálicas, etiquetas y estampado de piezas pequeñas
Los componentes pequeños y delgados, como etiquetas de metal, etiquetas, cuñas y placas de identificación, requieren un estampado preciso y repetible. La entrega de fuerza centralizada y el marco estable de la prensa garantizan bordes limpios y un espesor constante. Su capacidad de alta velocidad permite a los fabricantes producir grandes cantidades de manera eficiente, lo que lo hace ideal para industrias que requieren piezas metálicas pequeñas y uniformes.
Fabricación de componentes de acero y aluminio de calibre ligero
La prensa es ideal para estampar materiales de calibre liviano donde la velocidad y la precisión son fundamentales. Su marco rígido evita la distorsión durante el conformado, mientras que la transmisión de un solo punto garantiza un tonelaje constante para cortes limpios y dobleces precisos. Esto lo hace ideal para componentes HVAC, accesorios de iluminación, carcasas de productos de consumo y piezas estructurales livianas.
Líneas de estampado automatizadas y celdas de producción de alta velocidad
La prensa mecánica de un solo punto y lados rectos se integra perfectamente en líneas de estampado automatizadas equipadas con alimentadores de bobina, alimentadores de rollos servos, sistemas de transferencia y manipulación robótica. Su movimiento deslizante predecible y su alta tasa de carreras respaldan la automatización sincronizada, mejorando el rendimiento y reduciendo los requisitos de mano de obra. Esto la convierte en una máquina central en las células de estampado modernas y de alta eficiencia.
Prensa de corte: para piezas cortadas limpias y repetibles
Como prensa troqueladora, esta máquina se utiliza para cortar formas planas de chapa metálica con alta repetibilidad. El marco rígido y la entrega de fuerza centralizada mejoran la calidad de los bordes y la consistencia dimensional.
Las aplicaciones típicas de prensas de corte incluyen:
Piezas metálicas planas
Componentes cortados con precisión
Piezas preformadas
Procesamiento de chapa
Producción de espacios en blanco en gran volumen
Prensa de estampado electrónico: para piezas pequeñas de precisión
En la fabricación de productos electrónicos, una prensa de lados rectos de un solo punto se utiliza a menudo para producir componentes pequeños e intrincados que requieren alta precisión y repetibilidad.
Las aplicaciones típicas de prensas de estampado electrónico incluyen:
Conectores y terminales
Componentes de blindaje
Viviendas pequeñas
Piezas electrónicas de precisión.
Microcomponentes metálicos
Preguntas frecuentes sobre la prensa mecánica de lados rectos de un solo punto
Una prensa mecánica de un solo punto y lados rectos proporciona una rigidez y estabilidad significativamente mayores que una prensa con marco en C. La estructura de lados rectos elimina la deflexión angular bajo carga, lo que garantiza que la corredera y la matriz permanezcan perfectamente alineadas durante el estampado. Esto da como resultado tolerancias más estrictas, bordes más limpios y una vida útil más larga de la matriz. El diseño también admite un mayor tonelaje y velocidades de carrera más rápidas, lo que lo hace ideal para matrices progresivas y producción de gran volumen. Para los fabricantes que requieren precisión, repetibilidad e integridad estructural, la prensa de lados rectos es la mejor opción.
Esta prensa es ideal para aplicaciones de estampado de alta velocidad donde la precisión y la repetibilidad son fundamentales. Los usos comunes incluyen corte, perforación, estampado de matriz progresiva, conformado superficial, acuñación y estampado. Su estructura rígida y su entrega de fuerza centralizada lo hacen especialmente eficaz para materiales de calibre fino, componentes eléctricos, piezas de electrodomésticos, estampados de automóviles y componentes de precisión de tamaño pequeño y mediano. La capacidad de la prensa para mantener una precisión constante del punto muerto inferior admite tiradas de producción largas con un ajuste mínimo.
El marco rígido de la prensa y el sistema deslizante de guía larga mantienen una excelente alineación de la matriz durante toda la carrera, lo que reduce la carga lateral y minimiza el desgaste de las herramientas. Esta estabilidad garantiza cortes más limpios, una geometría de pieza más consistente y una menor formación de rebabas. Debido a que la prensa entrega todo el tonelaje en la parte inferior de la carrera, produce resultados uniformes incluso a altas velocidades. La deflexión reducida y la alineación mejorada extienden la vida útil de la matriz, reducen los costos de mantenimiento y mejoran la calidad general de la pieza.
Sí: las prensas de un solo punto y lados rectos se integran perfectamente con alimentadores de bobinas, alimentadores de servorollos, sistemas de transferencia y equipos de manipulación robótica. Su movimiento deslizante predecible y su alta velocidad de carrera los hacen ideales para líneas de estampado automatizadas y celdas de producción de alta velocidad. Muchos modelos incluyen controles de prensa avanzados, protección contra sobrecargas e interfaces de comunicación que admiten la conectividad de la Industria 4.0. Esto permite a los fabricantes lograr un mayor rendimiento, menores requisitos de mano de obra y una calidad de producción más consistente.
Sí, las prensas mecánicas de un solo punto y lados rectos están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de toda América del Norte confían en estas prensas para estampado de alta velocidad, trabajo de matriz progresiva y conformado de metales de precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de bancada, longitudes de carrera y paquetes de control para satisfacer sus requisitos de producción.
P: ¿Qué ventajas ofrece una prensa de un solo punto y lados rectos sobre una prensa de marco en C?
Una prensa mecánica de un solo punto y lados rectos proporciona una rigidez y estabilidad significativamente mayores que una prensa con marco en C. La estructura de lados rectos elimina la deflexión angular bajo carga, lo que garantiza que la corredera y la matriz permanezcan perfectamente alineadas durante el estampado. Esto da como resultado tolerancias más estrictas, bordes más limpios y una vida útil más larga de la matriz. El diseño también admite un mayor tonelaje y velocidades de carrera más rápidas, lo que lo hace ideal para matrices progresivas y producción de gran volumen. Para los fabricantes que requieren precisión, repetibilidad e integridad estructural, la prensa de lados rectos es la mejor opción.
P: ¿Qué tipos de aplicaciones de estampado son las más adecuadas para una prensa de un solo punto y lados rectos?
Esta prensa es ideal para aplicaciones de estampado de alta velocidad donde la precisión y la repetibilidad son fundamentales. Los usos comunes incluyen corte, perforación, estampado de matriz progresiva, conformado superficial, acuñación y estampado. Su estructura rígida y su entrega de fuerza centralizada lo hacen especialmente eficaz para materiales de calibre fino, componentes eléctricos, piezas de electrodomésticos, estampados de automóviles y componentes de precisión de tamaño pequeño y mediano. La capacidad de la prensa para mantener una precisión constante del punto muerto inferior admite tiradas de producción largas con un ajuste mínimo.
P: ¿Cómo mejora una prensa de un solo punto y lados rectos la calidad de la pieza y la vida útil de la matriz?
El marco rígido de la prensa y el sistema deslizante de guía larga mantienen una excelente alineación de la matriz durante toda la carrera, lo que reduce la carga lateral y minimiza el desgaste de las herramientas. Esta estabilidad garantiza cortes más limpios, una geometría de pieza más consistente y una menor formación de rebabas. Debido a que la prensa entrega todo el tonelaje en la parte inferior de la carrera, produce resultados uniformes incluso a altas velocidades. La deflexión reducida y la alineación mejorada extienden la vida útil de la matriz, reducen los costos de mantenimiento y mejoran la calidad general de la pieza.
P: ¿Se puede integrar una prensa de lados rectos de un solo punto con sistemas de automatización?
Sí: las prensas de un solo punto y lados rectos se integran perfectamente con alimentadores de bobinas, alimentadores de servorollos, sistemas de transferencia y equipos de manipulación robótica. Su movimiento deslizante predecible y su alta velocidad de carrera los hacen ideales para líneas de estampado automatizadas y celdas de producción de alta velocidad. Muchos modelos incluyen controles de prensa avanzados, protección contra sobrecargas e interfaces de comunicación que admiten la conectividad de la Industria 4.0. Esto permite a los fabricantes lograr un mayor rendimiento, menores requisitos de mano de obra y una calidad de producción más consistente.
P: ¿Suministran prensas mecánicas de un solo punto y lados rectos en Norteamérica?
Sí, las prensas mecánicas de un solo punto y lados rectos están disponibles para clientes en todo Estados Unidos, Canadá y México. Los fabricantes de toda América del Norte confían en estas prensas para estampado de alta velocidad, trabajo de matriz progresiva y conformado de metales de precisión. La disponibilidad regional garantiza una entrega más rápida, soporte técnico confiable y acceso a piezas de repuesto. Los clientes pueden elegir entre múltiples capacidades de tonelaje, tamaños de bancada, longitudes de carrera y paquetes de control para satisfacer sus requisitos de producción.
DOCUMENTO DE PRENSA
Examinar varias tecnologías de prensa
Las diferencias entre Prensas Mecánicas, Hidráulicas, Servomecánicas, Servohidráulicas y Servoeléctricas
Proyectos y publicaciones relacionados
PROCESOS MECÁNICOS DE FORJA Y ACUÑACIÓN
Las prensas de lados rectos son el estándar de la industria para forjado de alto tonelaje y acuñación de precisión debido a su capacidad para soportar fuerzas de compresión masivas con una deflexión mínima del marco. Conozca las diferencias entre prensas de forja y procesos de forja y cómo los accionamientos mecánicos proporcionan la energía necesaria para dar forma al metal.
PROCESOS DE ESTAMPADO DE METALES Y SELECCIÓN DE MÁQUINAS
Comprender si se requiere una configuración de manivela simple o doble depende en gran medida de sus necesidades de herramientas y carga descentrada. Lea nuestro desglose de Procesos de estampación de metales y tecnología de máquinas. para ver cómo se comparan las prensas servomecánicas con las alternativas hidráulicas en entornos de alta velocidad.
ACINACIÓN DE PRECISIÓN Y FORMADO DE METALES
Cuando su aplicación requiere una presión extremadamente alta para lograr detalles finos de la superficie, una prensa mecánica de un solo punto suele ser la opción preferida. Explora nuestra guía técnica sobre prensas de acuñación y procesos de acuñación para comprender las técnicas de conformado de metales de precisión utilizadas en la fabricación industrial.
SISTEMAS AUTOMATIZADOS DE ESTAMPADO EN CONFORMADO DE METALES: UN ANÁLISIS TÉCNICO DE PRENSAS AUTOMATIZADAS E INTEGRACIÓN DE HERRAMIENTAS
Revise los sistemas de estampado automatizados, la alimentación, la integración de herramientas, la transferencia de piezas y los requisitos de la línea de producción para la automatización de prensas.
PRENSAS MECÁNICAS CON MARCO C: UNA GUÍA COMPLETA PARA OPERACIONES MODERNAS DE ESTAMPADO
Compare el diseño del marco de la prensa mecánica, las aplicaciones de estampado, la rigidez de la prensa y las consideraciones de producción antes de seleccionar una máquina.
¿QUÉ TAMAÑO DE PRENSA DE TONELAJE NECESITO PARA MI APLICACIÓN?
Calcule el tonelaje de la prensa por material, espesor, geometría de la pieza, herramientas, carrera y volumen de producción antes de seleccionar un tamaño de prensa.
NUESTROS CLIENTES












Consejo de experto: Especifique una prensa mecánica según la aplicación
La selección de la prensa mecánica debe basarse en la fuerza requerida, las dimensiones y el peso de las herramientas, la carrera, la altura de cierre, la velocidad, la carga, la automatización, la protección y la secuencia de producción.
La prensa mecánica de un solo punto de la serie MSE está diseñada para aplicaciones de estampado y conformado de precisión que exigen estabilidad y resistencia. Su bastidor rígido de lados rectos minimiza la deflexión bajo carga, mientras que la transmisión de un solo cigüeñal proporciona un tonelaje constante y precisión a altas velocidades de producción. Diseñada para brindar durabilidad y rendimiento repetible, la serie MSE es ideal para las industrias automotriz, de electrodomésticos y metalmecánica en general que requieren una producción en masa confiable.
