matriz CART & CARRO DE TRANSFERENCIA DE MOLDE

SERIE MMC

MATRIZ CART - MOLDE CART

OBTÉN UNA COTIZACIÓN RÁPIDA PARA CARRITO DE MOLDE O MATRIZ

Envíenos sus herramientas y detalles de ruta y le ayudaremos a dimensionar el carro MMC correcto.



AYUDANOS A DIMENSIONAR EL CARRO DE TRANSFERENCIA DE MOLDE O MATRIZ ADECUADO

Para obtener la recomendación más rápida, incluya:

Peso máximo de la herramienta
Matriz o molde más pesado, incluyendo accesorios

Dimensiones de la herramienta & Centro de carga
Largo × ancho × alto y distribución de peso

Alturas de descarga de recogida &
Bastidores, prensas, moldeadoras y estaciones de mantenimiento

Ruta de Viaje & Piso
Ancho de pasillo, giros, distancia, pendientes y capacidad de piso

Traspasos requeridos
Grúa, montacargas, rack matriz, virola, plataforma de rodillos o sistema de transferencia

Ventana de carga del ciclo de trabajo &
Viajes cargados por turno y tiempo de carga disponible



¿No estás seguro de todas las especificaciones?

No hay problema. Envíenos lo que sabe y nuestro equipo de ingeniería podrá ayudarle a determinar la configuración correcta.

MMC-2

2,2 toneladas estadounidenses / 2 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Transporte de utillaje ligero

MMC-3

3,3 toneladas estadounidenses / 3 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Cargas compactas del cuarto de herramientas

MMC-5

5,5 toneladas estadounidenses / 5 toneladas
78,7 × 55,1 pulgadas / 2000 × 1400 mm
Cargas de herramientas medias

MMC-10

11 toneladas estadounidenses / 10 toneladas
98,4 × 66,9 pulgadas / 2500 × 1700 mm
Manejo de matrices de producción

MMC-15

16,5 toneladas estadounidenses / 15 toneladas
98,4 × 74,8 pulgadas / 2500 × 1900 mm
Herramientas de alta capacidad

MMC-20

22 toneladas estadounidenses / 20 toneladas
98,4 × 74,8 pulgadas / 2500 × 1900 mm
Matrices y moldes pesados

MMC-25

27,6 toneladas estadounidenses / 25 toneladas 118,1 × 78,7 pulgadas / 3000 × 2000 mm Transferencia industrial pesada

MMC-30

33 toneladas estadounidenses / 30 toneladas
118,1 × 78,7 pulgadas / 3000 × 2000 mm
Utillaje para sala de prensa

MMC-40

44 toneladas estadounidenses / 40 toneladas
157,5 × 90,6 pulgadas / 4000 × 2300 mm
Transporte de moldes grandes

MMC-50

55 toneladas estadounidenses / 50 toneladas
177,2 × 110,2 pulgadas / 4500 × 2800 mm
Herramientas muy pesadas

MMC-65

71,7 toneladas estadounidenses / 65 toneladas 196,9 × 118,1 pulgadas / 5000 × 3000 mm Cargas de servicio extremo

MMC-80

88,2 toneladas estadounidenses / 80 toneladas 236,2 × 118,1 pulgadas / 6000 × 3000 mm Transporte de máxima capacidad

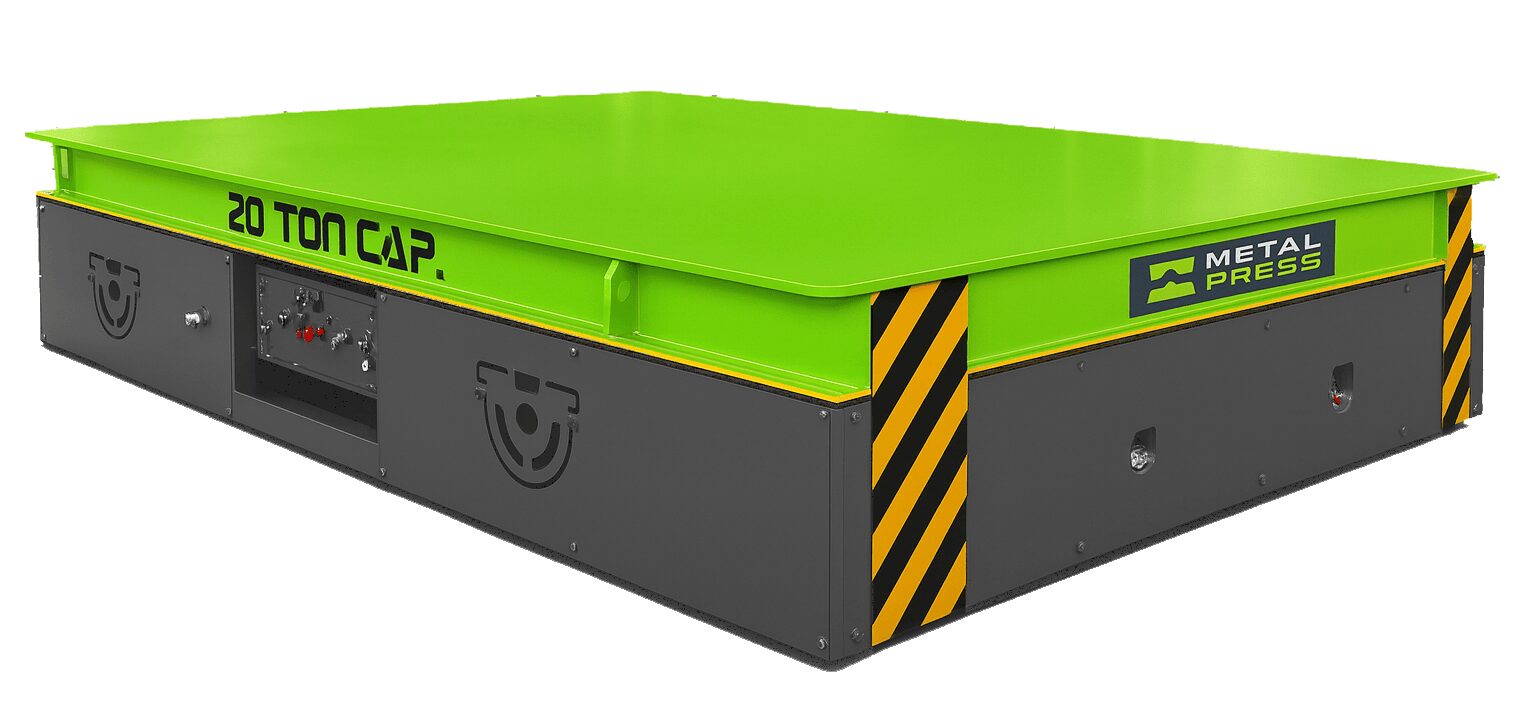

DESCRIPCIÓN TÉCNICA DE LOS CARROS MMC MATRIZ

¿Qué es un carro matriz o un carro de transferencia de moldes?

Un carro matriz es un vehículo industrial que soporta y mueve una matriz, molde u otra herramienta pesada entre ubicaciones definidas. El mismo equipo básico puede denominarse carro de transferencia de matrices, carro de moldes, carro de manipulación de matrices, carro de transporte de matrices, transportador de moldes, manipulador de matrices motorizado o camión de manipulación de matrices. "Manejador" es más amplio que "carro", por lo que se deben confirmar las funciones requeridas de elevación, transferencia e interfaz de prensa.

¿Por qué utilizar un carro matriz motorizado para herramientas pesadas?

Un carro matriz motorizado proporciona un desplazamiento controlado, una superficie de soporte especialmente diseñada, paradas repetibles y control del operador para el movimiento de herramientas pesadas. Puede reducir el manejo repetido de montacargas o grúas en rutas definidas, pero no elimina la necesidad de una evaluación de riesgos de las instalaciones, procedimientos operativos seguros, capacidad verificada del piso y transferencias diseñadas.

Funciones estándar y opciones dependientes de la aplicación

La plataforma MMC utiliza propulsión de batería totalmente eléctrica, motores de engranajes de transmisión directa dual, control remoto inalámbrico, desplazamiento multidireccional, ruedas sólidas de poliuretano, un marco de acero soldado reforzado y controles accesibles. Las opciones que se muestran en esta página incluyen control de palanca de mando, baterías de litio, una superficie protectora de goma, LiDAR, un borde de seguridad de perímetro completo y rieles de seguridad extraíbles. Las funciones de elevación, plataforma rodante, push-pull, acoplamiento, guía por rieles u otras funciones de transferencia deben especificarse y confirmarse para la aplicación en lugar de asumirse como estándar.

Un carro matriz es un vehículo industrial que soporta y mueve una matriz, molde u otra herramienta pesada entre ubicaciones definidas. El mismo equipo básico puede denominarse carro de transferencia de matrices, carro de moldes, carro de manipulación de matrices, carro de transporte de matrices, transportador de moldes, manipulador de matrices motorizado o camión de manipulación de matrices. “Manejador” es más amplio que “carro”, por lo que se deben confirmar las funciones requeridas de elevación, transferencia e interfaz de prensa.

Un carro matriz motorizado proporciona un desplazamiento controlado, una superficie de soporte especialmente diseñada, paradas repetibles y control del operador para el movimiento de herramientas pesadas. Puede reducir el manejo repetido de montacargas o grúas en rutas definidas, pero no elimina la necesidad de una evaluación de riesgos de las instalaciones, procedimientos operativos seguros, capacidad verificada del piso y transferencias diseñadas.

La plataforma MMC utiliza propulsión de batería totalmente eléctrica, motores de engranajes de transmisión directa dual, control remoto inalámbrico, desplazamiento multidireccional, ruedas sólidas de poliuretano, un marco de acero soldado reforzado y controles accesibles. Las opciones que se muestran en esta página incluyen control de palanca de mando, baterías de litio, una superficie protectora de goma, LiDAR, un borde de seguridad de perímetro completo y rieles de seguridad extraíbles. Las funciones de elevación, plataforma rodante, push-pull, acoplamiento, guía por rieles u otras funciones de transferencia deben especificarse y confirmarse para la aplicación en lugar de asumirse como estándar.

Explorar detalles de la máquina

Hecho para resistir el uso constante.

El marco de acero soldado reforzado está diseñado para limitar la deflexión bajo la carga de matriz o molde especificada. Los motores de engranajes duales de transmisión directa brindan un desplazamiento motorizado, mientras que los cojinetes sellados de alta resistencia respaldan una operación repetible en servicios industriales exigentes.

MetalPress Die Mold Transfer Cart - Comparison Deflection Under Weight - LR

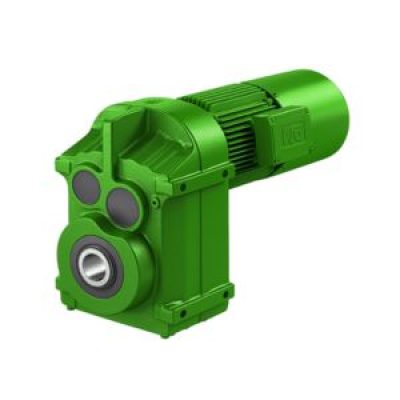

Die Transfer Cart Gear Drive

Funcionamiento fluido

Los motores de engranajes eléctricos duales impulsan el carro con aceleración, desplazamiento y desaceleración controladas. La disposición alimentada por batería admite un flujo de trabajo sin rieles sin un cable de alimentación de arrastre; El ciclo de trabajo requerido y el plan de carga se confirman durante la selección.

Cualquier dirección que necesites

El movimiento multidireccional ayuda a posicionar el carro matriz en salas de herramientas estrechas, pasillos de prensa y áreas de preparación. La geometría de recorrido disponible debe coincidir con el ancho del pasillo, el espacio de giro, la condición del piso, el centro de carga y los puntos de parada requeridos.

SOLICITAR COTIZACIÓN

MetalPress Die Mold Transfer Cart - Movement - Horizontal
MetalPress Die Transfer Cart - Solid polyurethane wheels

Marcha suave

Las ruedas sólidas de poliuretano combinan capacidad de carga, durabilidad, tracción y protección del piso. Se debe verificar la carga de las ruedas y la capacidad del piso para la matriz o molde más pesado y la distribución real del peso.

Operación Segura a Distancia

El control remoto inalámbrico es estándar, lo que permite al operador controlar el desplazamiento motorizado desde una posición de visualización clara. Un joystick colgante opcional admite un posicionamiento multidireccional fino cerca de traspasos de almacenamiento, mantenimiento y producción.

MetalPress Die Mold Transfer Cart - Remote Pendant Control - LR

Escáner láser Lidar

El sensor LiDAR escanea el área circundante y mide las señales reflejadas para respaldar las funciones de detección de obstáculos, monitoreo de distancia y navegación. Su función protectora y las distancias de frenado requeridas están diseñadas para la velocidad, carga, ruta y entorno de la planta específicos.

SOLICITAR COTIZACIÓN

Fácil acceso

El panel de control deslizable mejora el acceso a los componentes eléctricos y de control, ayudando a los técnicos a inspeccionar, solucionar problemas y mantener el carro matriz motorizado sin desmontaje innecesario.

MetalPress Die Mold Transfer Cart - Control Panel - LR

Energía duradera y confiable

Las baterías de plomo-ácido estándar proporcionan energía comprobada y rentable para trabajos pesados ​​de transferencia de matriz. La capacidad de la batería y los arreglos de carga deben seleccionarse en función de la distancia recorrida, los ciclos cargados por turno, el tiempo de permanencia, la carga de oportunidad y la reserva requerida.

High Quality Components

Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.

El carro utiliza componentes industriales reconocidos seleccionados por su confiabilidad, facilidad de servicio y disponibilidad local. Las marcas y estándares de los componentes finales se confirman en la cotización y la documentación técnica aprobada.

Le damos más valor por su dinero.

El retorno de la inversión depende del método de manipulación actual, el tiempo de mano de obra, la disponibilidad de grúas o montacargas, daños en las herramientas, retrasos en los cambios, mantenimiento y pérdidas de producción. Utilice el Guía de selección, costos y ROI de matriz-cart para documentar los supuestos antes de comparar alternativas.

Highest ROI in the industry

Control ergonómico

El joystick colgante opcional proporciona control ergonómico para un desplazamiento multidireccional suave y un posicionamiento preciso. Se puede usar con la correa para el cuello suministrada para que el operador mantenga una visión clara de la matriz, la ruta y el punto de transferencia.

SOLICITAR COTIZACIÓN

Protección de carga agregada

Una cubierta protectora de goma opcional agrega resistencia al deslizamiento, amortigua el contacto, reduce la vibración y el ruido y ayuda a proteger las superficies de la matriz y el molde durante el movimiento.

MetalPress Die Mold Transfer Cart - Rubber Surface Cover - Optional LR

Agregar protección para trabajadores

Un borde de seguridad opcional de perímetro completo puede proporcionar una entrada protectora adicional alrededor del carro. Su cobertura y respuesta debe coordinarse con la velocidad, distancia de frenado, estado del piso, controles y evaluación de riesgos de la instalación.

Agregar protección para trabajadores

Los rieles de seguridad extraíbles opcionales pueden ayudar a contener el espacio de herramientas en configuraciones seleccionadas. Los requisitos de retención dependen de la forma de la carga, el centro de gravedad, la ruta, la aceleración y el método de manipulación aprobado.

SOLICITAR COTIZACIÓN

MetalPress Die Mold Transfer Cart - Guard Rails - LR

Carga más rápida

Las baterías de litio opcionales pueden proporcionar una vida útil más larga, una carga más rápida, una mayor eficiencia energética y un mantenimiento de rutina reducido. Son útiles cuando los ciclos frecuentes, el tiempo de carga limitado o la alta disponibilidad hacen que el funcionamiento de la batería sea un factor de selección clave.

Hay dos combinaciones de colores estándar disponibles. Los requisitos de pintura y marcado personalizados se pueden revisar durante la cotización.

MetalPress Die Mold Transfer Cart - Color Options - LR

CONSTRUCCIÓN PESADA

Hecho para resistir el uso constante.

El marco de acero soldado reforzado está diseñado para limitar la deflexión bajo la carga de matriz o molde especificada. Los motores de engranajes duales de transmisión directa brindan un desplazamiento motorizado, mientras que los cojinetes sellados de alta resistencia respaldan una operación repetible en servicios industriales exigentes.

MetalPress Die Mold Transfer Cart - Deflexión de comparación bajo peso - LR
Transmisión por engranajes del carro de transferencia matriz

TODO ELÉCTRICO

Funcionamiento fluido

Los motores de engranajes eléctricos duales impulsan el carro con aceleración, desplazamiento y desaceleración controladas. La disposición alimentada por batería admite un flujo de trabajo sin rieles sin un cable de alimentación de arrastre; El ciclo de trabajo requerido y el plan de carga se confirman durante la selección.

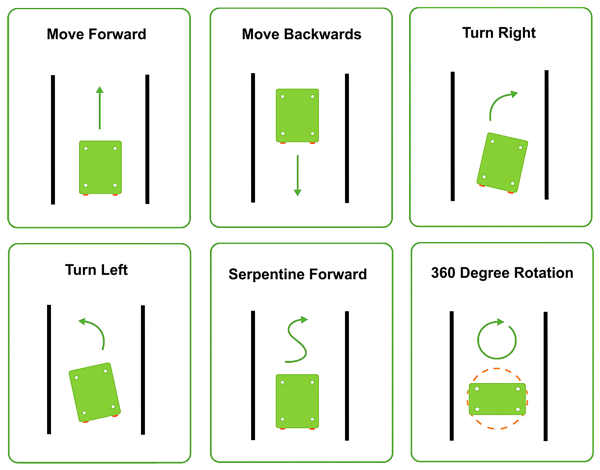

MOVIMIENTO MULTI-DIRECTIONAL O OMNI-DIRECTIONAL

Muchas direcciones para sus diversas necesidades

Nuestro sistema de accionamiento multidireccional estándar de 2 ruedas ayuda a posicionar el carro de matriz/molde en salas de herramientas, pasillos de prensa y áreas de preparación. Para ubicaciones más estrechas con muchos giros y vueltas, y para aplicaciones que requieren un posicionamiento crítico, nuestro sistema de tracción omnidireccional de 4 ruedas opcional ofrece precisión y posicionamiento preciso.

Nuestros carros de transferencia sin rieles y de libre movimiento ofrecen una maniobrabilidad, flexibilidad y facilidad de uso excepcionales.

Movimiento del carro de transferencia de molde matriz - Direcciones y movimientos estándar - por MetalPress
Movimiento del carro de transferencia de molde matriz - Direcciones opcionales por MetalPress
MetalPress carro de transferencia de matrices - Ruedas de poliuretano maciza

RUEDAS DE POLIUREANO

Marcha suave

Las ruedas sólidas de poliuretano combinan capacidad de carga, durabilidad, tracción y protección del piso. Se debe verificar la carga de las ruedas y la capacidad del piso para la matriz o molde más pesado y la distribución real del peso.

MANDO INALÁMBRICO REMOTO ESTÁNDAR

Operación Segura a Distancia

El control remoto inalámbrico es estándar, lo que permite al operador controlar el desplazamiento motorizado desde una posición de visualización clara. Un joystick colgante opcional admite un posicionamiento multidireccional fino cerca de traspasos de almacenamiento, mantenimiento y producción.

MetalPress Die Mold Transfer Cart - Control de Colgante Remoto - LR
lidar sensor emits laser beams in ascanning plane, measuring reflected signals from surrounding objects. It calculates distance and angle using time-of-flight or phase-shift methods,creating a precise 2D map. This enables reliable detection,obstruction avoidance,measurement, navigation, and safety monitoring in virtually any industrial environment.

LA SEGURIDAD ES PRIMERO

Escáner láser Lidar

El sensor LiDAR escanea el área circundante y mide las señales reflejadas para respaldar las funciones de detección de obstáculos, monitoreo de distancia y navegación. Su función protectora y las distancias de frenado requeridas están diseñadas para la velocidad, carga, ruta y entorno de la planta específicos.

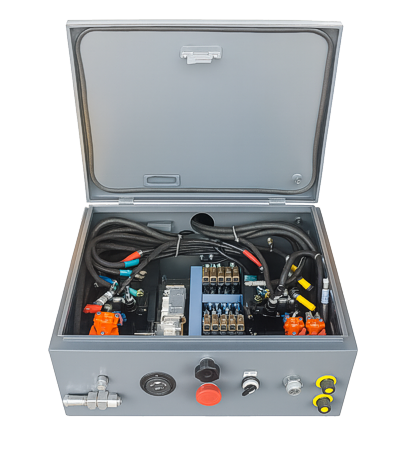

PANEL DE CONTROL SIMPLIFICADO

Fácil acceso

El panel de control deslizable mejora el acceso a los componentes eléctricos y de control, ayudando a los técnicos a inspeccionar, solucionar problemas y mantener el carro matriz motorizado sin desmontaje innecesario.

MetalPress Die Mold Transfer Cart - Panel de Control - LR

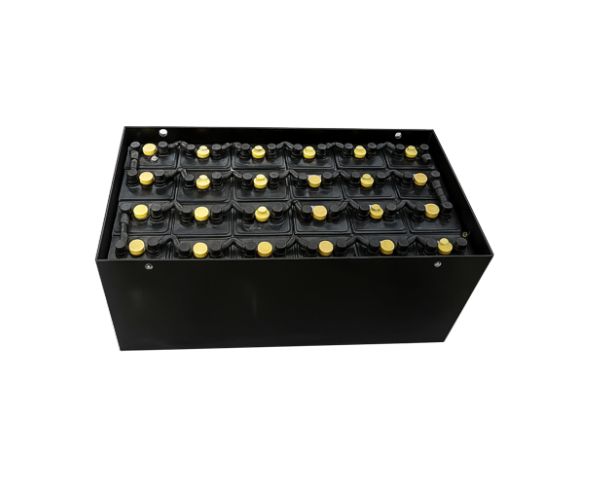

Durable and dependable power Lead-acid batteries provide a cost-effective, reliable power source for die transfer carts. Known for durability and high load capacity, they deliver consistent energy for heavy-duty operations.

BATERÍAS DE PLOMO ÁCIDO ESTÁNDAR

Energía duradera y confiable

Las baterías de plomo-ácido estándar proporcionan energía comprobada y rentable para trabajos pesados ​​de transferencia de matriz. La capacidad de la batería y los arreglos de carga deben seleccionarse en función de la distancia recorrida, los ciclos cargados por turno, el tiempo de permanencia, la carga de oportunidad y la reserva requerida.

MÁS

CARACTERÍSTICAS ESTÁNDAR INCLUIDAS

Desliza para comparar especificaciones.

Artículo Precio
Operación Rápida Incluido
Fácil de usar Incluido
Fácil de mantener Incluido
Más seguro de usar que los métodos convencionales Incluido
Puede usarse para matrices o moldes Incluido
Se puede utilizar para otras cargas pesadas Incluido
Elección de voltaje: 380 V, 50 Hz, trifásico, 480 V, 60 Hz, trifásico, 575 V, 60 Hz, trifásico Incluido

COMPONENTES DE ALTA CALIDAD

Utilizamos componentes de marca que usted conoce, ya utiliza y en los que confía.

El carro utiliza componentes industriales reconocidos seleccionados por su confiabilidad, facilidad de servicio y disponibilidad local. Las marcas y estándares de los componentes finales se confirman en la cotización y la documentación técnica aprobada.

MAYOR RENDIMIENTO DE LA INVERSIÓN

Le damos más valor por su dinero.

El retorno de la inversión depende del método de manipulación actual, el tiempo de mano de obra, la disponibilidad de grúas o montacargas, daños en las herramientas, retrasos en los cambios, mantenimiento y pérdidas de producción. Utilice el Guía de selección, costos y ROI de matriz-cart para documentar los supuestos antes de comparar alternativas.

El ROI más alto de la industria
This optional joystick pendant offers precise, ergonomic control for die transfer carts. Dual joy sticks ensure smooth,multi directional movement. Improves efficiency, and giving operators greater confidence when moving and positioning heavy dies. It can be suspended from the neck with the included strap thus freeing up both hands.

CONTROL DEL JOYSTICK

Control ergonómico

El joystick colgante opcional proporciona control ergonómico para un desplazamiento multidireccional suave y un posicionamiento preciso. Se puede usar con la correa para el cuello suministrada para que el operador mantenga una visión clara de la matriz, la ruta y el punto de transferencia.

TAPA DE GOMA

Protección de carga agregada

Una cubierta protectora de goma opcional agrega resistencia al deslizamiento, amortigua el contacto, reduce la vibración y el ruido y ayuda a proteger las superficies de la matriz y el molde durante el movimiento.

MetalPress Die Mold Transfer Cart - Rubber Surface Cover - Opcional LR
Add Worker Protection Depending on your circumstances our optional full perimeter safety edge may be a good option for added worker protection and uneven floors

BORDE DE SEGURIDAD

Agregar protección para trabajadores

Un borde de seguridad opcional de perímetro completo puede proporcionar una entrada protectora adicional alrededor del carro. Su cobertura y respuesta debe coordinarse con la velocidad, distancia de frenado, estado del piso, controles y evaluación de riesgos de la instalación.

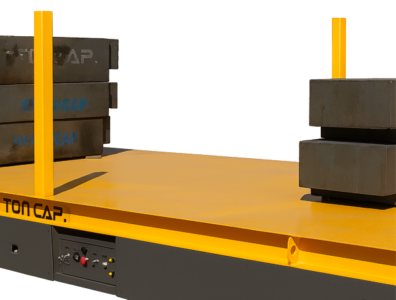

BARANDILLAS DE SEGURIDAD

Agregar protección para trabajadores

Los rieles de seguridad extraíbles opcionales pueden ayudar a contener el espacio de herramientas en configuraciones seleccionadas. Los requisitos de retención dependen de la forma de la carga, el centro de gravedad, la ruta, la aceleración y el método de manipulación aprobado.

MetalPress Die Mold Transfer Cart - Guard Rails - LR
Las baterías opcionales de litio ofrecen un rendimiento superior para carros de transferencia de matrices con mayor vida útil, carga más rápida y mayor eficiencia energética. Reducen el tiempo de inactividad, requieren un mantenimiento mínimo, y ofrecen un peso más ligero para mejorar la movilidad. Con una producción de energía constante y características avanzadas de seguridad, las baterías de litio proporcionan una solución sostenible y rentable para operaciones industriales exigentes.

BATERÍAS DE LITIO

Carga más rápida

Las baterías de litio opcionales pueden proporcionar una vida útil más larga, una carga más rápida, una mayor eficiencia energética y un mantenimiento de rutina reducido. Son útiles cuando los ciclos frecuentes, el tiempo de carga limitado o la alta disponibilidad hacen que el funcionamiento de la batería sea un factor de selección clave.

OPCIONES DE COLOR

Hay dos combinaciones de colores estándar disponibles. Los requisitos de pintura y marcado personalizados se pueden revisar durante la cotización.

MetalPress Die Mold Transfer Cart - Opciones de color - LR

DOCE TAMAÑOS ESTÁNDAR

Gama flexible de aplicaciones.

Doce capacidades de MMC estándar cubren de 2 a 80 toneladas métricas (de 2,2 a 88 toneladas estadounidenses). El modelo correcto se selecciona a partir del peso de las herramientas, las dimensiones, el centro de carga, la geometría de la plataforma, la carga del piso y los factores de seguridad de la aplicación verificados.





Desliza para comparar especificaciones.

ESPECIFICACIONES – ESTÁNDAR DE EE. UU.
ModeloCapacidad de carga (toneladas estadounidenses)Tamaño de la tabla (A) x (B) (pulg.)Altura de la mesa (H) (pulg)
MMC-22.278.7 x 55.117.1
MMC-33.378.7 x 55.117.1
MMC-55.578.7 x 55.117.1
MMC-101198.4 x 66.917.1
MMC-1516.598.4 x 74.821.7
MMC-202298.4 x 74.821.7
MMC-2527.6118.1 x 78.725.6
MMC-3033118.1 x 78.725.6
MMC-4044157.5 x 90.629.5
MMC-5055177.2 x 110.234.3
MMC-6571.7196.9 x 118.134.3
MMC-8088.2236.2 x 118.137.4


Desliza para comparar especificaciones.

ESPECIFICACIONES – ESTÁNDAR MÉTRICO
Modelo Capacidad de carga (toneladas) Tamaño de la mesa (A) x (B) (mm) Altura de la Mesa (H) (mm)
MMC-2 2 2000 x 1400 435
MMC-3 3 2000 x 1400 435
MMC-5 5 2000 x 1400 435
MMC-10 10 2500 x 1700 435
MMC-15 15 2500 x 1900 550
MMC-20 20 2500 x 1900 550
MMC-25 25 3000 x 2000 650
MMC-30 30 3000 x 2000 650
MMC-40 40 4000 x 2300 750
MMC-50 50 4500 x 2800 870
MMC-65 65 5000 x 3000 870
MMC-80 80 6000 x 3000 950

Aplicaciones del Carro matriz MMC & Carro de transferencia de moldes

Movimiento matriz Almacenamiento-Prensa

Mueva las matrices de estampado desde el almacenamiento o la preparación hacia el área de prensa utilizando una ruta controlada y compatible. Las funciones de carga de prensa, acoplamiento, ajuste de altura, transferencia de rodillos motorizados o push-pull son requisitos separados que deben diseñarse y confirmarse.

Transporte de cuarto de herramientas y mantenimiento

Mueva matrices y moldes entre zonas de almacenamiento, bancos, inspección, reparación, localización y preparación de producción. Soporte para recogida y descarga de documentos, limpieza de pasillos, protección de superficies y acceso para mantenimiento en cada entrega.

Cambio de Matriz y Pre-Estadificación

Prepare previamente la siguiente matriz cerca de la prensa para reducir esperas evitables durante el cambio. el guía de aplicaciones de cambio de matriz conecta actividades de transporte, orientación, alineación, sujeción y reinicio.

volteadora de matrices, integración en rack y almacenamiento

Utilice el carro como enlace de movimiento entre racks matrices, estantes de almacenamiento, áreas de mantenimiento y el volteadora de matrices. Verificar la altura de los soportes, la orientación de la carga, los espacios libres, la retención y la secuencia que autoriza cada transferencia.

Movimiento del molde de inyección

Transporte moldes de inyección pesados entre máquinas de almacenamiento, mantenimiento de moldes, pruebas, preparación y moldeo. Las dimensiones del molde, las conexiones de refrigeración, la protección de la superficie, el acceso a la máquina y el método de cambio aprobado afectan la configuración del carro.

Herramientas grandes e irregulares

Las matrices sobredimensionadas o asimétricas requieren distribución de peso, centro de carga, soporte de plataforma, retención, espacio libre de ruta, carga de ruedas y capacidad del piso verificados. Una plataforma ancha por sí sola no establece la estabilidad; utilice todo el conjunto de herramientas en la revisión de ingeniería.

Mueva las matrices de estampado desde el almacenamiento o la preparación hacia el área de prensa utilizando una ruta controlada y compatible. Las funciones de carga de prensa, acoplamiento, ajuste de altura, transferencia de rodillos motorizados o push-pull son requisitos separados que deben diseñarse y confirmarse.

Mueva matrices y moldes entre zonas de almacenamiento, bancos, inspección, reparación, localización y preparación de producción. Soporte para recogida y descarga de documentos, limpieza de pasillos, protección de superficies y acceso para mantenimiento en cada entrega.

Prepare previamente la siguiente matriz cerca de la prensa para reducir esperas evitables durante el cambio. el guía de aplicaciones de cambio de matriz conecta actividades de transporte, orientación, alineación, sujeción y reinicio.

Utilice el carro como enlace de movimiento entre racks matrices, estantes de almacenamiento, áreas de mantenimiento y el volteadora de matrices. Verificar la altura de los soportes, la orientación de la carga, los espacios libres, la retención y la secuencia que autoriza cada transferencia.

Transporte moldes de inyección pesados entre máquinas de almacenamiento, mantenimiento de moldes, pruebas, preparación y moldeo. Las dimensiones del molde, las conexiones de refrigeración, la protección de la superficie, el acceso a la máquina y el método de cambio aprobado afectan la configuración del carro.

Las matrices sobredimensionadas o asimétricas requieren distribución de peso, centro de carga, soporte de plataforma, retención, espacio libre de ruta, carga de ruedas y capacidad del piso verificados. Una plataforma ancha por sí sola no establece la estabilidad; utilice todo el conjunto de herramientas en la revisión de ingeniería.

Preguntas Frecuentes Sobre Carros matriz

¿Para qué se utiliza un carro matriz?

Un carro de matriz soporta y mueve matrices, moldes y herramientas pesados ​​entre almacenamiento, salas de herramientas, áreas de mantenimiento, ubicaciones de preparación, prensas y máquinas de moldeo. Sus funciones exactas de elevación, transferencia de plataforma, atraque y posicionamiento dependen de la configuración especificada.

¿Qué capacidad de carro matriz necesito?

Comience con el peso máximo verificado de la matriz o del molde, luego revise las dimensiones, el centro de carga, la distribución del peso, el tamaño de la plataforma, la carga del piso, la ruta y los factores de seguridad de ingeniería aplicables. Los modelos MetalPress MMC cubren de 2 a 80 toneladas métricas (de 2,2 a 88 toneladas estadounidenses).

¿El MMC es un carro matriz con alimentación eléctrica o con baterías?

Sí. El MMC es un carro matriz totalmente eléctrico, alimentado por baterías, con desplazamiento multidireccional motorizado y control remoto inalámbrico. Las baterías de plomo-ácido son estándar y las baterías de litio son opcionales.

¿El carro puede cargar una prensa de refuerzo o una máquina de moldeo?

Puede diseñarse como parte de un flujo de trabajo de carga de prensa o máquina, pero se deben especificar y confirmar la altura de transferencia, el acoplamiento, la elevación, la plataforma de rodillos, el mecanismo de empujar y tirar, la alineación, los controles y las protecciones. No asuma que esas funciones son estándar en todos los carritos.

¿Qué información se necesita para una cotización del carrito matriz?

Proporcione dimensiones y peso máximo y mínimo de herramientas, centro de carga, altura de plataforma y transferencia, detalles de recogida y descarga, ancho de pasillo, espacio de giro, condición y capacidad del piso, distancia de recorrido, ciclos por turno, controles, energía, salvaguardas, señales de integración y documentación requerida.

Un carro de matriz soporta y mueve matrices, moldes y herramientas pesados ​​entre almacenamiento, salas de herramientas, áreas de mantenimiento, ubicaciones de preparación, prensas y máquinas de moldeo. Sus funciones exactas de elevación, transferencia de plataforma, atraque y posicionamiento dependen de la configuración especificada.

Comience con el peso máximo verificado de la matriz o del molde, luego revise las dimensiones, el centro de carga, la distribución del peso, el tamaño de la plataforma, la carga del piso, la ruta y los factores de seguridad de ingeniería aplicables. Los modelos MetalPress MMC cubren de 2 a 80 toneladas métricas (de 2,2 a 88 toneladas estadounidenses).

Sí. El MMC es un carro matriz totalmente eléctrico, alimentado por baterías, con desplazamiento multidireccional motorizado y control remoto inalámbrico. Las baterías de plomo-ácido son estándar y las baterías de litio son opcionales.

Puede diseñarse como parte de un flujo de trabajo de carga de prensa o máquina, pero se deben especificar y confirmar la altura de transferencia, el acoplamiento, la elevación, la plataforma de rodillos, el mecanismo de empujar y tirar, la alineación, los controles y las protecciones. No asuma que esas funciones son estándar en todos los carritos.

Proporcione dimensiones y peso máximo y mínimo de herramientas, centro de carga, altura de plataforma y transferencia, detalles de recogida y descarga, ancho de pasillo, espacio de giro, condición y capacidad del piso, distancia de recorrido, ciclos por turno, controles, energía, salvaguardas, señales de integración y documentación requerida.

Proyectos y publicaciones relacionados

Consejos de expertos

Especifique la herramienta, la ruta y los traspasos antes de elegir el carro

Registre el peso de la matriz o molde, dimensiones, centro de carga, superficie de apoyo, altura de recogida y descarga, ancho de pasillo, carga de piso, distancia de recorrido, ciclos por turno, ventana de carga, puntos de parada y cada interacción con bastidores, prensas, máquinas de moldeo, volcadores, grúas o montacargas. Luego seleccione la capacidad, la geometría de la plataforma, la batería, los controles, las ruedas, las protecciones y cualquier función de elevación, rodillo, push-pull o acoplamiento específica de la aplicación. Utilice el aplicaciones de movimiento de herramientas pesadas página para mapear el flujo de trabajo y el guia de seleccion matriz-carro para comparar configuraciones, costos y amortizaciones.

La serie MMC MetalPress es una carro de matriz y carro de transferencia de moldes, totalmente eléctrico y de alta resistencia, alimentado por baterías para movimiento controlado de matrices de estampado, moldes de inyección y otras herramientas pesadas. Los modelos estándar cubren de 2 a 80 toneladas métricas (de 2,2 a 88 toneladas estadounidenses), y el tamaño de la plataforma, los controles de desplazamiento y las protecciones se seleccionan en función de la carga y las instalaciones verificadas.

Los compradores industriales pueden describir este equipo como carro de transferencia de matrices, carro de moldes, carro de manipulación de matrices, carro de transporte de matrices, carro de transferencia de moldes, transportador de matrices, transportador de moldes, carro de transferencia de matrices, manipulador de matrices motorizado o carro de transporte de herramientas pesadas. El MMC utiliza desplazamiento multidireccional motorizado, control remoto inalámbrico, ruedas de poliuretano y una estructura de acero soldado para mover herramientas entre almacenamiento, salas de herramientas, áreas de mantenimiento, ubicaciones de preparación, prensas y máquinas de moldeo.

Como fabricante y proveedor de carros de matriz personalizados, MetalPress configura cada máquina según el peso máximo de matriz o molde, dimensiones, centro de carga, distribución de peso, tamaño de plataforma, altura de transferencia, ancho de pasillo, espacio de giro, carga de piso, distancia de recorrido, funcionamiento de la batería, puntos de parada y requisitos de integración. Solicite una cotización del carrito matriz después de que se definan estos insumos; El precio y el costo total de instalación dependen de la capacidad, los controles, las opciones, las salvaguardas y el flujo de trabajo de transferencia.

Cargar plataforma &Ruta & pisoTransferencias de controles &
