Embutición profunda: cómo funciona y qué necesita
Introducción
- Qué es la embutición profunda y cómo funciona desde un punto de vista mecánico y de flujo del metal
- Las variables clave del proceso y los defectos más comunes
- Qué equipo de prensa se requiere (y qué características de la máquina se deben especificar) para aplicaciones de embutición profunda efectivas
- Orientación práctica: criterios de selección para prensas y herramental, incluyendo qué debe buscar en un socio como MetalPress Machinery.
Qué es la embutición profunda y cómo funciona
Definición y mecánica fundamental

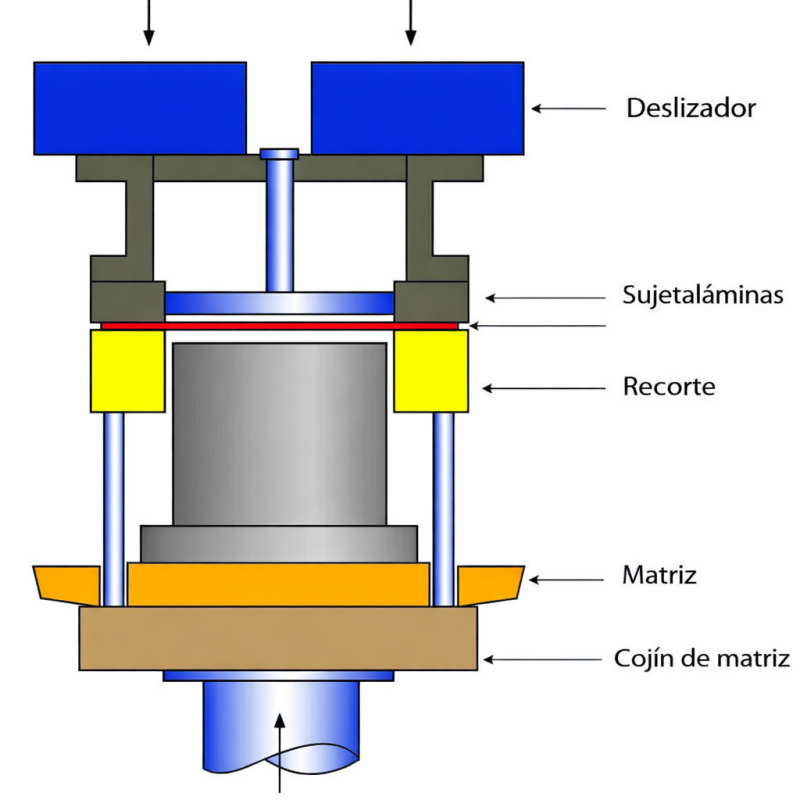

Secuencia básica de deformación
Desde el punto de vista mecánico, la secuencia es la siguiente:
- El recorte se coloca sobre la matriz y queda asegurado por el sujetaláminas.
- El punzón comienza a penetrar, doblando la pestaña hacia el interior de la matriz.
- El material fluye desde la pestaña hacia la cavidad de la matriz, formando la pared de la copa. El sujetaláminas controla el flujo de la pestaña para evitar pandeo o arrugamiento.
- Idealmente, el espesor de la pared se mantiene casi constante (es decir, el proceso embute en lugar de estirar). Es inevitable cierto adelgazamiento, pero una embutición bien controlada lo minimiza.
Por qué se utiliza este proceso
La embutición profunda se utiliza porque permite:
- Piezas sin costuras de una sola pieza (sin soldaduras y con menos uniones).

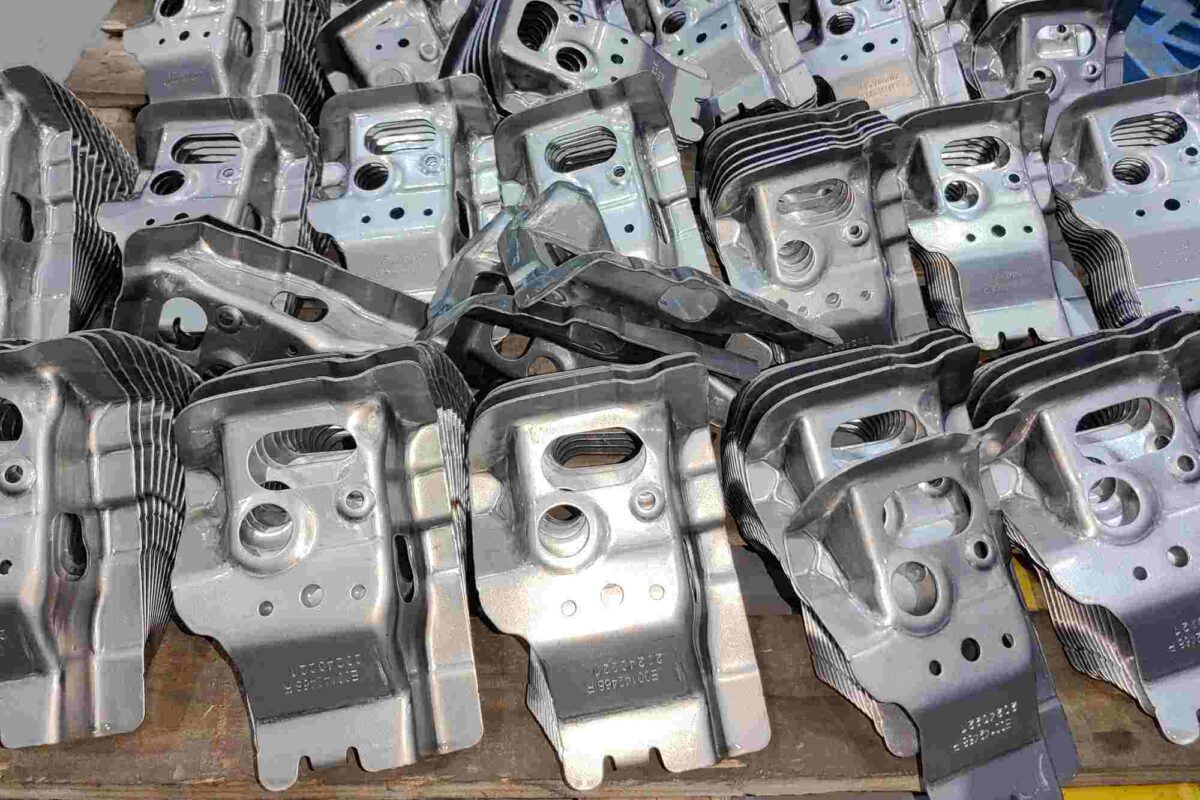

- Altas tasas de producción para componentes de lámina huecos o tipo caja.
- Un aprovechamiento relativamente bueno del material (ya que los recortes se conforman en lugar de mecanizarse).
- Geometría predecible y alta repetibilidad para producción de gran volumen.

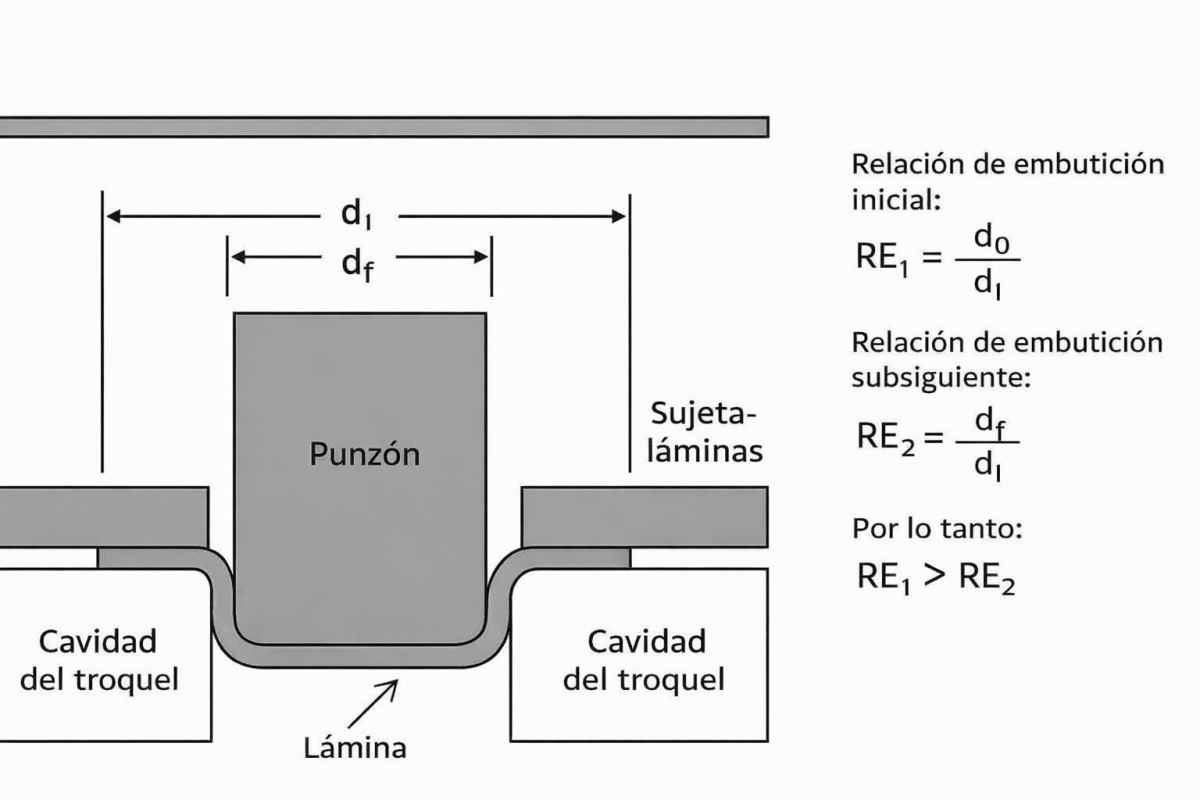

Relación de embutición y límites de conformabilidad
Materiales y condiciones típicos
Variables clave del proceso y defectos comunes
Variables clave del proceso
Aquí se presentan las variables que debe considerar al planificar una operación de embutición profunda:
- Tamaño y geometría del recorte: El diámetro (o la forma) del recorte en relación con la geometría final de la pieza. El volumen del recorte debe coincidir con la pieza neta final más una tolerancia mínima por adelgazamiento.
- Propiedades del material: El límite elástico, la resistencia a la tracción, el endurecimiento por deformación y la anisotropía (propiedades direccionales) influyen directamente en la embutibilidad.
- Reducción de embutición: Cuánto se reduce el diámetro y la profundidad en esta etapa. Si es excesiva, la pared se adelgazará o se agrietará.
- Fuerza del sujetaláminas: Controla el flujo del recorte hacia la matriz. Demasiado baja → arrugas; demasiado alta → desgarros o restricción de la pestaña.
- Holgura (espacio matriz-punzón): Es crítica para permitir un flujo adecuado del metal y evitar arrugamiento o desgarro. Normalmente es de aproximadamente 10–15 % del espesor de la lámina en operaciones de embutición.
- Radios de esquina (radio del punzón y de la matriz): Radios pequeños aumentan el riesgo de desgarro; radios mayores favorecen el flujo del metal, pero pueden afectar la geometría final.
- Lubricación y fricción: La fricción dificulta el flujo y aumenta la fuerza requerida, por lo que una buena lubricación es esencial.
- Velocidad, carrera y tonelaje de la prensa: Recortes más grandes u operaciones más profundas requieren mayor fuerza; la velocidad influye en el tiempo de ciclo y en los efectos térmicos.

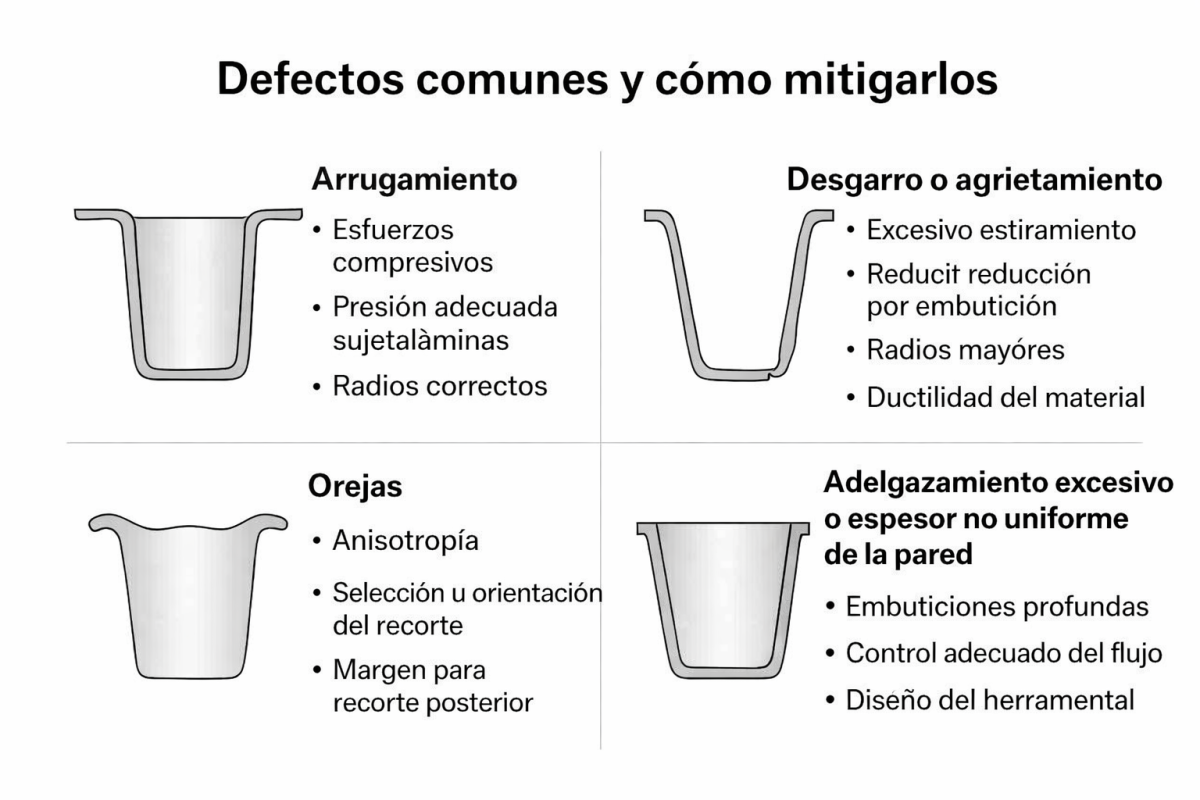

Defectos comunes y cómo mitigarlos
Algunos problemas comunes que se presentan en la embutición profunda incluyen:
- Arrugamiento: Generalmente en la zona de la pestaña, causado por esfuerzos circunferenciales de compresión cuando el metal fluye hacia el interior y se pandea. Mitigación: presión adecuada del sujetaláminas, control del flujo y radios correctos.
- Desgarro o agrietamiento: Normalmente cerca del radio del punzón o en la pared, cuando el material se estira en exceso o los radios son demasiado pequeños. Mitigación: reducir la reducción por embutición, aumentar los radios y asegurar la ductilidad del material.
- Orejas (bordes ondulados): Provocadas por la anisotropía de la lámina (variación direccional de las propiedades). Mitigación: selección del material u orientación del recorte, y considerar un margen para recorte posterior.
- Adelgazamiento excesivo de la pared o espesor no uniforme: Especialmente en embuticiones profundas o reducciones grandes en una sola etapa. Mitigación: embutición en múltiples etapas, control adecuado del flujo y diseño correcto del herramental.
- Recuperación elástica / error dimensional: La elasticidad del material y los esfuerzos residuales provocan desviaciones en la forma. Un diseño adecuado del herramental y estrategias correctas de sujeción ayudan a reducir este efecto.
Progresión del proceso (una sola etapa vs múltiples etapas)
¿Qué equipo de prensa necesita para la embutición profunda?
Tipos de prensas adecuadas para la embutición profunda
- Prensas mecánicas: Prensas de ciclo de carrera fija (volante, cigüeñal) que suelen utilizarse para operaciones con troqueles progresivos y operaciones de embutición de alto volumen.
- Prensas hidráulicas: Ofrecen mayor flexibilidad en la longitud de carrera, el tonelaje de la prensa y el tiempo de permanencia. Son adecuadas para operaciones de embutición profunda que requieren velocidades de embutición controladas o conformado en múltiples etapas.

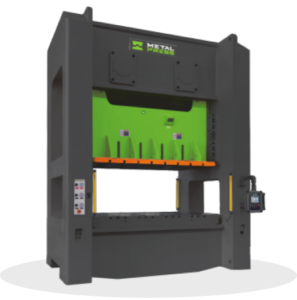

- Prensas servo-mecánicas o prensas servo-hidráulicas: Ofrecen un control de alta precisión de la carrera, la velocidad, la fuerza y el tiempo de permanencia; son ventajosas para embuticiones complejas, mayores requisitos de calidad e integración con automatización. Por ejemplo, MetalPress Machinery destaca sus prensas servo-hidráulicas que ofrecen velocidad ultrarrápida y precisión, disponibles en diferentes tamaños desde 100 toneladas hasta 2,200 toneladas. Nuestra prensa servo de lados rectos es una máquina altamente eficiente con capacidades de hasta 2200 toneladas.
Características y especificaciones clave para adaptar su aplicación de embutición profunda
Al seleccionar su prensa, haga coincidir la máquina con su proceso. Algunos parámetros críticos:
- Tonelaje / capacidad de fuerza: Calcule la fuerza máxima de embutición requerida según el tamaño del recorte, el material, la relación de reducción, la fricción y la geometría del herramental. Luego incluya un margen de seguridad.
- Longitud de carrera / luz: La prensa debe permitir una carrera suficiente para completar la embutición (incluyendo cualquier cojín o movimiento adicional) y contar con la luz adecuada (apertura entre la platina superior e inferior) para el herramental, la expulsión de la pieza y la automatización.
- Velocidad / control de permanencia: Algunas embuticiones profundas se benefician de una velocidad controlada durante el conformado (para controlar el flujo del material) y, posiblemente, de un tiempo de permanencia o soporte del cojín al final de la carrera. Las prensas servo o hidráulicas sobresalen en este aspecto.
- Sistemas de sujetaláminas / cojín: Muchas operaciones de embutición profunda requieren movimiento secundario (sujetaláminas o almohadilla) o control del cojín para ajustar la fuerza de sujeción. Las prensas de múltiples acciones (prensas de doble acción) respaldan esto.
- Cambio de troquel y flexibilidad del herramental: Si usted tiene múltiples corridas de piezas, el cambio rápido de troquel, una mesa grande y el soporte para herramental modular pueden reducir considerablemente el tiempo muerto. MetalPress enfatiza tamaños de cama personalizados, carrera adicional, luz adicional y núcleos laterales adicionales como opciones para sus unidades servo-hidráulicas.
- Rigidez del bastidor y control de deflexión de la platina: La embutición profunda puede imponer fuerzas desiguales; un bastidor rígido y un paralelismo preciso de la platina son vitales para una buena calidad de pieza.
- Automatización / manejo de piezas / sistemas de alimentación: Para embutición profunda de alto volumen, la integración con alimentación (alimentación de bobina o troquelado), sistemas de transferencia, ajuste de troqueles y expulsión robótica impulsa la productividad y la consistencia.
- Monitoreo y preparación para Industria 4.0: Las prensas modernas incorporan sensores, retroalimentación de fuerza/posición y diagnósticos remotos (MetalPress menciona soporte remoto).
Ejemplo de configuración de equipo de prensa (para embutición profunda)
Imaginemos una aplicación: usted está conformando una copa cilíndrica de 150 mm de diámetro y 250 mm de altura, a partir de acero laminado en frío de 1.5 mm de espesor. Los datos del material indican una conformabilidad moderada; la reducción y el tamaño del recorte se traducen en un tonelaje de aproximadamente 600 toneladas (ilustrativo). Entonces, usted planearía:
- Una prensa servo-hidráulica de al menos 700 toneladas de capacidad.
- Un tamaño de mesa suficiente para el herramental más las holguras (por ejemplo, 1200 × 1300 mm).
- Carrera: aproximadamente 600 mm más holgura (por ejemplo, 800 mm en total).
- Cojín de sujetaláminas capaz de aproximadamente 250 toneladas de fuerza, ajustable.
- Sistema de cambio de troquel y puesta a punto rápida si hay múltiples piezas.
- Control con retroalimentación para la fuerza de la prensa, la carrera y la almohadilla del sujetaláminas.
- Protecciones, controlador lógico programable avanzado (PLC por sus siglas en inglés) de seguridad, interfaz humano-máquina (HMI por sus siglas en inglés), y posiblemente soporte remoto.
- Integración con alimentación de bobina o estación de troquelado aguas arriba, y expulsión robótica o transferencia de piezas aguas abajo.
En contraste, si su pieza es más simple y de menor volumen (menos profundidad, menor diámetro), una prensa mecánica podría ser suficiente (estilo de troquel progresivo). Pero para geometrías más complejas, profundas y precisas, una prensa servo-hidráulica o una prensa mecánica servo se convierte en la mejor opción.
¿Por qué es importante asociarse con un fabricante como MetalPress Machinery?
Al seleccionar su equipo de prensa, es fundamental contar con un socio que entienda el conformado por embutición profunda. Esto es lo que debe buscar (y lo que MetalPress enfatiza):
- Personalización: Bastidor de la prensa, tamaño de cama, tonelaje y carrera, todo adaptado a la aplicación (MetalPress afirma: “podemos construir la prensa exactamente como usted la necesita”).
- Calidad y rigor: Componentes de alta calidad, bastidores rígidos y diseño para uso intensivo en conformado. MetalPress indica: “nuestros diseños son robustos, con bastidores, platinas y tirantes sobredimensionados”.
- Servicio y soporte: Cambios de herramental, contratos de mantenimiento y diagnósticos remotos; aspectos importantes para líneas de embutición de alto rendimiento.
- Gama de tecnologías: Acceso a prensas mecánicas, hidráulicas y servo; ayuda a optimizar el costo frente al desempeño.
Experiencia en la industria: Conocimiento del conformado de metales, la embutición profunda y los sectores automotriz y de electrodomésticos, lo cual ayuda en la consultoría de procesos, la especificación de prensas y la automatización.
Orientación práctica: selección de la prensa y el herramental adecuados para su línea de embutición profunda
Proceso de especificación paso a paso
Caracterice la pieza: geometría, tamaño, profundidad, espesor de pared, material, volumen de lote y tolerancias.
Calcule la carga de conformado: Utilice fórmulas o estimaciones para la fuerza de embutición, la fuerza del sujetaláminas, etc. Por ejemplo:
Identifique la capacidad de la prensa: Seleccione el tonelaje, la carrera, la apertura (luz), el tamaño de la platina y el tamaño de la mesa en consecuencia. Añada un margen (30–50 %) para seguridad y flexibilidad futura.
Seleccione el tipo de prensa: Si usted tiene embuticiones simples de una sola etapa, alto volumen y sensibilidad al costo, una prensa mecánica puede ser suficiente. Para embuticiones más profundas, mayor precisión, tiempos de ciclo variables y múltiples operaciones, se prefieren prensas servo o hidráulicas.
Defina el herramental y los sistemas de sujetaláminas: Sistemas de doble acción o cojín si son necesarios; defina radios, holguras, sistema de lubricación y ajustabilidad de la fuerza del sujetaláminas.
Considere la automatización y la integración: Sistema de alimentación (bobina o recortes), toma y expulsión de piezas, manejo de chatarra, sensores y monitoreo de calidad.
Planifique el mantenimiento y la escalabilidad futura: La prensa debe permitir cambios de troquel, modificaciones para futuras piezas y soporte del proveedor para actualizaciones o diagnósticos remotos.
Presupuesto y retorno de inversión (ROI): Compare el costo de capital, el tiempo de ciclo, el costo de mantenimiento, la capacitación del operador y el riesgo de tiempos muertos. Una prensa bien especificada puede generar un ROI superior.
Consejos para la optimización del herramental y del proceso
- Mantenga radios del punzón y de la matriz adecuadamente grandes (generalmente de 4 a 10 × el espesor de la lámina para el radio del punzón y de 5 a 10 × para el radio de la matriz) para reducir problemas de desgarro o refinamiento excesivo.
- Asegúrese de que la fuerza del sujetaláminas esté correctamente ajustada: demasiado baja permite arrugas; demasiado alta estrangula el flujo y aumenta la carga.
- La lubricación suele pasarse por alto: un buen lubricante reduce la fricción, mejora el flujo y disminuye el tonelaje requerido.
- Utilice simulación (FEM, diagramas de límite de conformado) para geometrías complejas, especialmente con materiales anisotrópicos o de alta resistencia.
- Planifique embuticiones en múltiples etapas si la geometría es profunda o la reducción es alta. El costo adicional del herramental puede compensarse con mayor rendimiento, mejor calidad y menos rechazos.
- Monitoree la variación del espesor de pared, el flujo de la pestaña y las dimensiones finales de la pieza. Establezca puntos de control de calidad.
Errores comunes que se deben evitar
- Subdimensionar la prensa (lo que conduce a fuerza insuficiente o fatiga prematura).
- Utilizar una prensa con luz o tamaño de mesa insuficientes (lo que provoca problemas de acceso al herramental).
- Diseño deficiente de las holguras o los radios del herramental (lo que provoca arrugamiento o desgarro).
- Ignorar las necesidades de automatización o integración (lo que genera cuellos de botella).
- Descuidar el mantenimiento o el soporte de servicio (lo que provoca tiempos muertos).
Resumen y conclusión
La embutición profunda es un proceso de conformado de alto valor que, cuando se ejecuta correctamente con el equipo de prensa y el herramental adecuados, permite producir componentes de lámina metálica sin costuras, de alta calidad y alto volumen, con excelente eficiencia de material y repetibilidad. Sin embargo, el éxito depende en gran medida de alinear correctamente el diseño de la pieza, el material, las variables del proceso y el equipo de prensa.
Si usted está considerando una línea de embutición profunda — o la optimización de una existente — debería:
- Definir claramente la geometría de la pieza, el material, el volumen y las tolerancias.
- Calcular las cargas de conformado requeridas y las especificaciones de la prensa.
- Elegir el tipo de prensa (mecánica / hidráulica / servo) que se adapte a su aplicación y a su crecimiento futuro.
- Trabajar con un fabricante de prensas que entienda la embutición profunda (como MetalPress Machinery) y que pueda adaptar el bastidor, el tonelaje, la carrera, la automatización y las características de cambio rápido en consecuencia.
- Considerar desde el inicio el herramental, el diseño del sujetaláminas, la lubricación, la automatización, el servicio y el mantenimiento.
En MetalPress Machinery ofrecemos una gama completa de prensas hidráulicas, servo-hidráulicas, mecánicas y servo-mecánicas, con tamaños de cama personalizados, carrera y luz adicionales, integración de automatización y soporte remoto. Si usted está planificando una aplicación de embutición profunda y desea analizar la especificación de la prensa, las opciones de herramental o las alternativas de automatización, no dude en contactarnos para una consulta o cotización.
