embutición profunda Prensa
Mejores equipos de conformado de metales, embutición profunda y formado de dibujo
Prensas de embutición profunda, prensas de conformado y prensas de plegado
Ingeniería de precisión para conformado de metales de alta detalle
El conformado de metales y la embutición profunda requieren más que fuerza bruta; necesitan una fuerza sincronizada y una velocidad de carrera variable. Ya sea que esté produciendo recipientes de embutición profunda, correjones automotrices estructurales o carcasa industrial de precisión, su prensa debe gestionar el flujo del material para evitar el adelgazamiento y las fracturas.
Para una visión general de los procesos de formación relacionados y soluciones específicas de la industria, explore nuestraaplicaciones de prensasCentro de recursos.
AtMetalPress Machinery, ofrecemos sistemas de prensa hidráulicos especializados embutición profunda y soluciones servo-hidráulicas diseñadas para manejar las exigencias de alta tensión de la conformado de metales y chapas multietapa.
Tres opciones de conformado en prensas metálicas
Ofrecemos diferentes tipos de máquinas embutición profunda entre las que se encuentran los tipos de prensa más versátiles para la operación de formación y operación embutición profunda:
Prensas de cuatro columnas
Prensa servomecánica de cuatro columnas
Prensa servohidráulica de montantes rectos
Prensa de Acuñado
ASISTENCIA TÉCNICA
Para fabricantes de embutición profunda
Cada máquina mecánica MetalPress se construye a un estándar que prioriza la seguridad y la longevidad de la máquina:
Protección de sobrecarga hidráulica:Estándar en todos los modelos para liberar instantáneamente la presión durante una mermelada, evitando el marco catastrófico o el daño mortal.
Sistemas de control avanzados:IntegradaPLCs compatibles con el usuariopermite un almacenamiento fácil de "receta", asegurando tiempos de configuración más rápidos para trabajos recurrentes.
Sistemas de Accionamiento Mejorados:Nuestras prensas utilizan motores avanzados de lubricación y alta eficiencia para reducir el ruido y el consumo de energía durante el funcionamiento continuo.
Cumplimiento de seguridad:Totalmente compatible con modernocortinas de luzy controles de seguridad de doble mano para garantizar un entorno de trabajo seguro.
¿Estás buscando una prensa de conformado para la venta? Contacta con nosotros 24/7.
Presión correcta.
Etapa derecha.
Construida para doblado seguro de metales
Cada máquina mecánica MetalPress está diseñada a un estándar que prioriza la seguridad del operador y la longevidad de la máquina.
Protección de sobrecarga hidráulica
Estándar en todos los modelos. Libera instantáneamente presión durante una mermelada para prevenir el marco catastrófico o el daño mortal.
Control PLC compatible con el usuario
Almacenamiento de recetas integrado significa tiempos de configuración más rápidos en trabajos recurrentes. Menos tiempo de inactividad entre cambios.
Sistemas de Accionamiento Mejorados
Los motores avanzados de lubricación y alta eficiencia reducen el consumo de ruido y energía durante el funcionamiento continuo.
Cumplimiento de seguridad
Totalmente compatible con cortinas de luz modernas y controles de seguridad de doble mano para un entorno de trabajo seguro.
Elegir la configuración y el marco de prensa adecuado
La Máquina de Dibujo Ultimate: Presion de Servo Directo
ElPrensas servohidráulicas de montantes rectosEs nuestra plataforma más rígida. Su construcción de marco cerrado elimina el "bostezo de marco", lo que la convierte en el estándar de oro para embutición profunda de alta precisión y formado pesado donde se requiere cero deflexión.

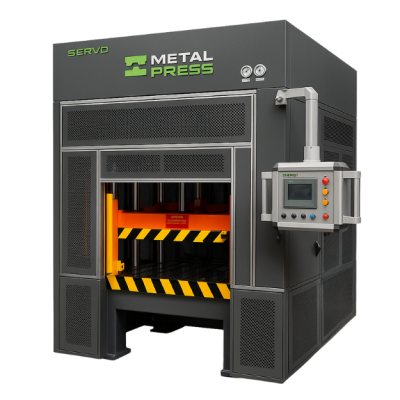

Versatilidad máxima: Prensas servomecánicas de 4 columnas
ElPrensas servomecánicas de 4 columnasofrece acceso a cuatro caras para facilitar los cambios y la integración de la automatización. La unidad hidráulica de Servo proporciona eficiencia energética y tiempos de "bien" programables, que son esenciales para materiales que requieren una pausa para "configurar" su forma.
Formación fiable de trabajo pesado: prensa hidráulica de 4 puntos
Para la formación estándar y las operaciones de curvado pesado,Presión hidráulica de 4 puntosproporciona una solución rentable de alta tonelaje. Su diseño robusto es ideal para tareas de dibujo simples y flexión a gran escala donde no se requiere el control programable extremo de un servo.
Ventajas técnicas
SOLUCIONES DE FORMA
Para lograr resultados de alta precisión en embutición profunda y doblado, su prensa debe gestionar la física del flujo de metal. Nuestra maquinaria está diseñada para resolver los tres desafíos más comunes en la industria del conformado:
1. Eliminar el "bostezo de marco"
En forma de trabajo pesado, la fuerza de la prensa puede causar el marco a flex (yawn), lo que conduce a partes desiguales y el desgaste prematuro.
NuestraPresione Servo de fácil accesocuenta con un marco de caja cerrada que proporciona la máxima rigidez en la industria, garantizando huelgas perfectamente paralelas cada vez.
2. Velocity variable para Dibujos Complejos
embutición profunda requiere un delicado equilibrio de velocidad. Si el golpe golpe golpea el material demasiado rápido, las lágrimas de metal; si se mueve demasiado lento, los puestos de producción.
Usando nuestroTecnología servo-hidráulica, puede programar la prensa para desacelerar el contacto, permitiendo al metal entrar en un estado de "flujo plástico" para un empate sin defecto sin fracturas.
3. Control Integrado de Manchas
La arruga es el enemigo de embutición profunda. Nuestros modelos 4-Post están diseñados para integrar perfectamente con cojines avanzados de soporte en blanco. Esto permite un ajuste preciso de presión a través de la brida de la parte, evitando los pliegues y garantizando el espesor uniforme de la pared.
Guía de compatibilidad de materiales para seleccionar prensas de embutición profunda
Diferentes aleaciones requieren diferentes estrategias de formación. Nuestro equipo de ingeniería ha optimizado estas prensas para:
Aluminum embutición profunda:Formado de alta velocidad con revestimientos de baja fricción.
embutición profunda de acero inoxidable:Alta carga de dibujo requiriendo rigidez de marco extrema
Acero Mild:Formación y curvación progresiva de alto volumen.
Aleaciones exóticas:Perfiles de servo controlados por precisión para materiales aeroespaciales.
| RESISTENCIA A LA TENSION & SELECCIÓN DE PRENSA | ||
| Tipo de material | Fuerza de tensión (PSI) | Tipo de prensa recomendado |
| Aluminio (Soft) | 35,000 | Hidraulica / 4-Post |
| Aluminio (Half-Hard) | 45,000 | Hidraulica / Servo |
| Acero de Baja Carbono | 55,000 | Servo de fieltro |
| Acero inoxidable (304) | 75,000 | Duty pesado de fácil acceso |
| Acero inoxidable (316) | 95,000 | Rigidez extrema |
Descargar la guía técnica: Los fundamentos de embutición profunda
Calculadora de la Fuerza de Beneficiación
Calcular tonelaje requerido y encontrar la prensa que coincida para su aplicación.
LISTO PARA ESPECIFICAR¿prensa de acuñado?
Habla con un ingeniero que conoce la diferencia entre un folleto y un piso de planta. Citas en 24 horas.
Deep Drawing Presses for Controlled Material Flow
Deep drawing transforms a flat blank into a hollow or contoured part by drawing material into a die cavity. The press must provide enough force and stroke for the operation while controlling ram speed, blank-holder pressure and material flow. That control helps reduce wrinkling, tearing, excessive thinning and dimensional variation.
A successful system is selected around the part and process, not tonnage alone. Material properties, blank size, draw depth, tooling, cushion requirements, stroke, daylight, production rate and automation all influence the correct press configuration.
Which Press Configuration Fits the Draw?
The three press families above support different combinations of access, control and frame rigidity. Final selection should be confirmed using the actual part, material and die data.
| Press configuration | Primary advantage | Typical fit |
|---|---|---|
| 4-Post Hydraulic Press | Full force through the working stroke, adjustable speed and flexible four-side access | General deep drawing, forming and secondary operations with varied tooling |
| 4-Post Servo-Hydraulic Press | Programmable motion and pressure profiles with accessible tooling and automation interfaces | Flexible production that benefits from repeatable recipes, controlled draw speed and process data |
| Straight-Sided Servo-Hydraulic Press | Rigid closed-frame construction with programmable ram control | Demanding draws, larger tooling and processes where rigidity and repeatability are priorities |
Deep Drawing Press Selection Factors
Part geometry
Define blank diameter, finished depth, corner radii, wall profile, flange dimensions and the number of anticipated draw stages.
Material behavior
Specify alloy, temper, thickness, grain direction and formability data. Material variation can change force, flow and defect risk.
Force and stages
Account for drawing, blank holding, redraw, restrike, piercing and trimming loads rather than treating the job as one simple tonnage value.
Stroke and daylight
Allow enough travel and opening for the die, part depth, loading, ejection, transfer equipment and safe tool changes.
Blank holder and cushion
Select the force range, travel and control needed to restrain the flange without preventing material from feeding into the die.
Speed and controls
Define approach, drawing, dwell, decompression and return profiles plus recipes, monitoring, automation and quality-data needs.
Draw Ratio and Multi-Stage Planning
The drawing ratio – blank diameter divided by punch diameter – is a useful starting indicator, but it is not a universal pass/fail rule. Practical limits change with material properties, thickness, tooling radii, lubrication and blank-holder conditions.
Deep or complex parts may require multiple draws, redraws, annealing, restriking or later trimming. Planning those stages early prevents an undersized stroke, daylight or cushion system.
Blank-Holder and Cushion Control
Blank-holder force must be high enough to limit flange wrinkles but low enough to let material flow into the die. Too little restraint encourages buckling; too much can increase thinning or tearing.
A hydraulic cushion, programmable cushion or segmented control arrangement can be evaluated when the part needs controlled counterforce, ejection or different pressure zones.
Common Deep Drawing Defects and Corrective Actions
Defects often reflect a combination of material, tooling, lubrication and press settings. The table provides investigation starting points; final corrections should be validated through tooling and process trials.
| Symptom | Possible contributors | Items to evaluate |
|---|---|---|
| Flange or wall wrinkling | Insufficient restraint, blank shape, die clearance or material flow imbalance | Blank-holder pressure, draw beads, blank geometry, lubrication and tooling alignment |
| Tearing or excessive thinning | Excess restraint, aggressive reduction, tight radii, speed or friction | Draw stages, radii, holder force, lubricant, material condition and ram profile |
| Earing | Directional material properties and blank orientation | Material anisotropy, rolling direction, blank shape and trimming allowance |
| Scratches or galling | Surface condition, debris, insufficient lubrication or tool finish | Cleaning, lubricant, die material or coating, surface finish and clearance |
| Dimensional variation | Material variation, springback, temperature, alignment or inconsistent process settings | Recipes, position and pressure data, material controls, restrike and tooling condition |
Materials and Typical Deep-Drawn Parts
Deep drawing is used with low-carbon steel, stainless steel, aluminum and other formable alloys. Each grade and temper behaves differently, so press selection and process settings should be based on supplier data and forming trials rather than a generic material-strength table.
- Cups, cans, shells and cylindrical housings
- Automotive structural and enclosure components
- Appliance tubs, panels and housings
- Electrical and electronic enclosures
- Medical and precision formed components
- Aerospace, energy and industrial parts
Industries Using Deep Drawing and Forming Presses
Explore industry pages for additional context on parts, production goals and related press configurations.
Related Press Project Experience
These completed-machine updates show how press frames, controls, testing and commissioning are handled for production equipment.
Information Needed for a Deep Drawing Press Quote
Provide the part drawing, material grade and thickness, blank dimensions, finished depth, die dimensions, required drawing and blank-holder force, stroke, daylight, production rate, number of stages and any cushion, ejection, transfer, automation or safety requirements.
Frequently Asked Questions About Deep Drawing Presses
What is a deep drawing press?
A deep drawing press forms a flat sheet-metal blank into a hollow or contoured part by drawing material into a die. The machine controls force, stroke, speed and often blank-holder or cushion pressure.
Should I use a hydraulic or servo-hydraulic press for deep drawing?
Both can supply controlled force through the stroke. A traditional hydraulic press is versatile and cost-effective, while a servo-hydraulic press is useful when the process benefits from precise programmable motion, repeatable recipes, on-demand energy use or production data.
What causes wrinkling during deep drawing?
Wrinkling can be influenced by insufficient blank restraint, blank shape, die clearance, draw-bead design, lubrication, alignment and material behavior. The complete tooling and process should be reviewed before changing one setting.
Why is blank-holder force important?
Blank-holder force controls flange material as it feeds into the die. Too little restraint can allow wrinkles, while excessive force can restrict flow and contribute to thinning or tearing.
When are multiple draws required?
Multiple stages may be required when the finished depth or diameter reduction cannot be achieved reliably in one operation. Material formability, tooling radii, lubrication, wall-thickness requirements and part geometry all affect the stage plan.
What should I send with a deep drawing press RFQ?
Send part and blank drawings, material specifications, thickness, tooling dimensions, process stages, force estimates, stroke, daylight, production target and any cushion, ejector, transfer, automation or safety needs.
Guías técnicas conexas
Para un contexto de ingeniería adicional, revise estas guías en embutición profunda, conformado de metales y planificación de la producción.
