Proyecto real: prensa servohidráulica de montantes rectos de 200 toneladas en fase de precomisionamiento
De la consulta inicial a una solución totalmente ingenierizada
En Fase Uno, el proyecto comenzó cuando un fabricante con base en Ohio alcanzó una clara necesidad: una prensa de alta precisión, de alta fuerza capaz de ofrecer un rendimiento consistente de formación con eficiencia energética moderna y control de movimiento avanzado. Su equipo existente carecía de la precisión y la programabilidad necesarias para su línea de producción en expansión. Después de revisar su aplicación, geometría de parte y requisitos de ciclo, nuestro equipo de ingeniería recomendó 200 toneladasprensa servo-hidráulica derecha—una máquina diseñada para precisión, rigidez y precisión de formación repetible.
Fase Una cubrió las primeras etapas del proyecto: análisis de necesidades, diseño de ingeniería, modelado estructural, selección de sistemas servo-hidráuicos, y la fabricación inicial del marco de prensa y componentes. Los lectores que quieren revisitar el comienzo del proyecto pueden explorar Fase Uno.
Ahora, en la Fase Dos, el foco cambia de ingeniería a validación: montaje, pruebas y preparación de la máquina para el envío a la instalación de Ohio.
latitud Reseñardiseño y proceso de montajeAquí:
Especificaciones de la máquina: vista general de prensa servohidráulica de montantes rectos
Antes de sumergirse en el proceso de prueba e inspección, es importante destacar las especificaciones y capacidades centrales de la prensa servo-hidráulica de 200 toneladas. Estas características definen el rendimiento de la máquina y aseguran que cumple con los requisitos de formación del cliente.
latitud El equipo de fabricación Midwestern llenaba el formulario de solicitud de información. Esto es para usted si necesita información sobre nuestra serie MHS-SV.
La prensa está construida sobre un marco lateral derecho, diseñado para la máxima rigidez y mínima deflexión bajo carga. Este diseño estructural garantiza una calidad constante de parte, incluso durante ciclos de formación de alta fuerza. El sistema servo-hidráulico proporciona control preciso sobre velocidad de la corredera, posición y fuerza, permitiendo a los operadores programar perfiles de movimiento complejos para formar, dibujar, punzonado y aplicaciones de montaje de precisión.
La máquina incluye una bomba hidráulica servoada, que reduce el consumo de energía, disminuye los niveles de ruido y proporciona respuesta instantánea durante las operaciones de formación. La prensa está equipada con un transductor lineal de alta precisión para posicionamiento corredera, asegurando la repetibilidad dentro de tolerancias estrechas. El circuito hidráulico incluye válvulas proporcionales, sensores de presión y bloqueos de seguridad para mantener un funcionamiento estable y fiable.
El sistema de control cuenta con una pantalla táctil HMI, que permite a los operadores ajustar los parámetros carrera, perfiles de velocidad, tiempos de morada y ajustes de presión. La prensa también incluye recetas programables, registro de datos y herramientas de diagnóstico para mantenimiento y solución de problemas.
Estas especificaciones hacen que la prensa servo-hidráulica de 200 toneladas sea ideal para aplicaciones que requieren precisión, flexibilidad y rendimiento de formación eficiente en energía.
Ventajas y aplicaciones de la prensa servohidráulica de montantes rectos
la prensa servohidráulica es una evolución significativa en la formación industrial, combinando las capacidades de alta fuerza de los sistemas hidráulicos tradicionales con el control de precisión de la tecnología servoeléctrica. A diferencia de las prensas convencionales que confían en perfiles fijos carrera, estas máquinas utilizan sofisticadas bombas servo-driven para proporcionar velocidades corredera infinitamente ajustables y precisión milimétrica a lo largo de todo el ciclo. Este nivel de control los hace indispensables en la industria automotriz para la estampación compleja de acero de alta resistencia y profunda, donde el flujo de materiales debe ser manejado meticulosamente para prevenir la desgarro. En el sector aeroespacial, la prensa se utiliza para formar componentes especializados de aleación que requieren tiempos de presión constantes y alta repetibilidad. Además, su sistema de “poder a la demanda” y sus características de amortiguación de vibraciones son altamente valoradas en las industrias electrónicas y de aplicación para la fabricación de cerraduras de precisión y componentes internos delicados donde la acabado superficial y las tolerancias dimensionales son críticas.
Fase 2: ensamblaje final, pruebas y precomisión
Con las etapas de ingeniería y fabricación completas, la Fase Dos se centra en transformar la máquina de una colección de componentes en una prensa de conformado servo-hidráulico totalmente funcional. Esta fase garantiza que todo sistema mecánico, hidráulico y eléctrico funcione exactamente como está diseñado.
Final Assembly: Bringing the Press to Life
El proceso de montaje comenzó con la instalación del marco lateral derecho, garantizando una alineación perfecta entre los rectos, el refuerzo y corredera. La unidad de potencia servo-hidráulica fue montada y conectada a las principales líneas hidráulicas. Las válvulas proporcionales, sensores de presión y la bomba de servo fueron instaladas y conectadas al armario de control.
El montaje corredera fue equipado con elementos de guía de precisión para asegurar un movimiento suave y preciso. El placa portamatrices fue maquinado y montado para proporcionar una superficie de trabajo estable para herramental. El gabinete eléctrico fue poblado con unidades, relés, circuitos de seguridad y la interfaz HMI.
Una vez instalados todos los componentes, la máquina comenzó a tomar forma como un completo200 toneladas de prensa servo-hidráulica.
Preparación y calibración del sistema hidráulico
El embalse hidráulico se llenó con aceite hidráulico de alta calidad, y el sistema se desangró para eliminar cualquier aire atrapado. La bomba de servo fue activada a baja velocidad para comenzar a circular el aceite a través del sistema. Se supervisaron los niveles de presión para garantizar un funcionamiento estable, y se revisaron todos los accesorios para detectar fugas.
El sistema hidráulico es el corazón de la prensa, y esta etapa asegura que funcione suave y eficientemente. Las válvulas proporcionales fueron calibradas para asegurar un control de presión preciso, y la bomba de servo fue ajustada para un tiempo de respuesta óptimo.
Verificación del sistema eléctrico y de control
El panel de control estaba encendido, y la interfaz HMI muestra la configuración predeterminada del sistema. La unidad servo fue inicializada, y se verificó la comunicación entre el controlador, los sensores y los componentes hidráulicos.
El sistema de control de movimiento de la prensa fue probado para asegurar una posición precisa corredera, transiciones de velocidad suave y una respuesta adecuada a las entradas del operador. La interfaz de pantalla táctil se configura con la configuración preferida del cliente, incluyendo los límites carrera, rangos de presión y parámetros de seguridad.

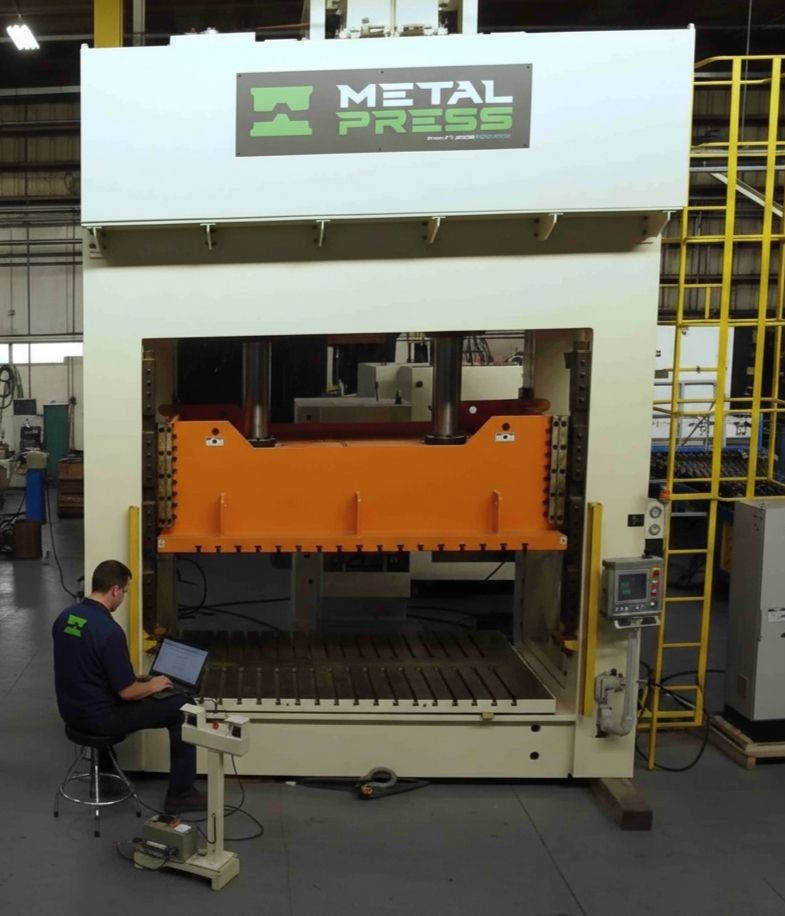

Pruebas de ejecución: Verificación de movimiento y alineación
Antes de aplicar tonelaje completo, la prensa se cicló a través de una serie de pruebas de funcionamiento seco. la corredera fue movido a través de su carrera completo a varias velocidades para verificar la alineación, suavidad y repetibilidad. El sistema servo-hidráulico demostró un control preciso, con la corredera parando con precisión en posiciones programadas.
Los sistemas de seguridad, incluidas las paradas de emergencia, las cortinas de luz y los entrelazados, fueron probados para garantizar una funcionalidad adecuada. La prensa respondió correctamente a todos los disparadores de seguridad, confirmando que el sistema estaba listo para las pruebas de carga.
Pruebas de carga y verificación de presión
Una vez terminadas las pruebas de funcionamiento seco, la prensa fue probada bajo carga. Los bloques de peso fueron colocados en el tornillo para simular la masa herramental. La prensa aplicó niveles cada vez mayores de presión, llegando finalmente a su plenitudCapacidad de 200 toneladas.
Durante las pruebas de carga, los técnicos supervisaron:
Estabilidad de presión
corredera deflexión
rigidez del marco
Tiempo de respuesta de Servo
Temperatura hidraulica
Niveles de ruido
La prensa realizó impecablemente, demostrando la salida estable de la fuerza y el control preciso del movimiento. El marco recto mostró una deflexión mínima, confirmando la integridad estructural del diseño.
Pruebas térmicas y de resistencia
Para garantizar la fiabilidad a largo plazo, la prensa fue operada a través de ciclos prolongados a velocidades y presiones variables. Esta prueba de resistencia ayuda a identificar posibles problemas con la acumulación de calor, la estabilidad hidráulica o el rendimiento de servo.
El sistema servo-hidráulico mantuvo niveles de temperatura consistentes, y el aceite hidráulico permaneció dentro de un rango óptimo de operación. la corredera mantuvo una precisión repetible durante toda la prueba de resistencia, confirmando la fiabilidad del transductor lineal y el sistema de control de movimiento.
Análisis de ruido y vibración
Una de las ventajas de una prensa servohidráulica es el ruido reducido y la vibración en comparación con los sistemas hidráulicos tradicionales. Durante las pruebas, los técnicos midieron niveles de ruido a varias velocidades de operación. La bomba de servo demostró operación tranquila, y el marco de prensa absorbió la vibración eficazmente.
Este análisis confirmó que la máquina proporcionaría un ambiente de trabajo cómodo y seguro para los operadores.

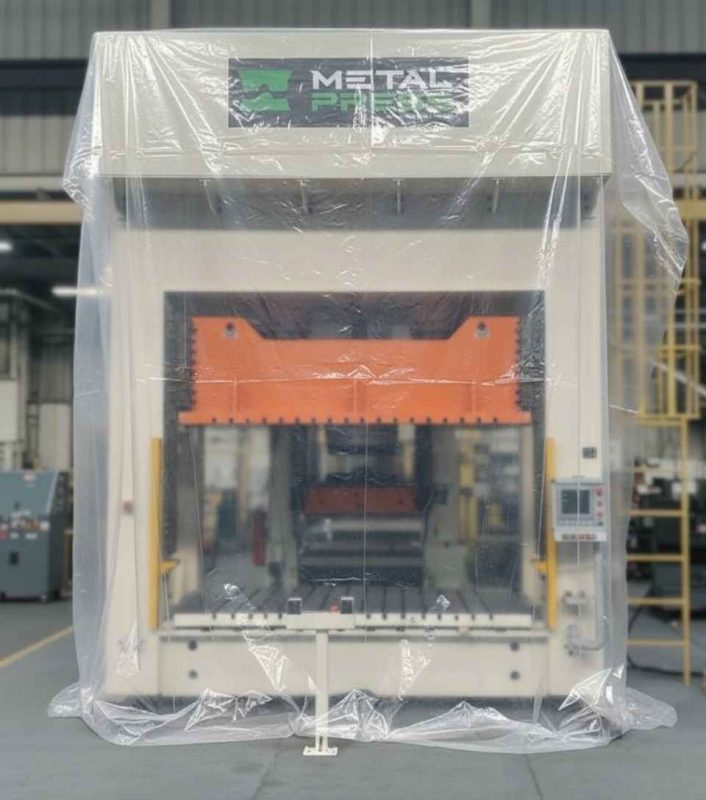

Revisión y documentación previa a la puesta en servicio
Antes de preparar la máquina para el envío, se completó una revisión completa previa al envío. Esto incluía:
Verificando todos los esquemas eléctricos e hidráulicos
Finalización de manuales y documentación de mantenimiento del operador
Registro de datos de resultados de referencia
Preparación de directrices de instalación para el cliente
Completar una lista final de inspección
Esto asegura que la máquina estará lista para la instalación inmediata y la puesta en marcha una vez que llegue a la instalación de Ohio.
Conclusión de Fase Dos: Una prensa servohidráulica de 200 toneladas completamente validada
Al final de la Fase Dos, la prensa servohidráulica de 200 toneladas había completado su transformación de una estructura fabricada en un sistema de formación totalmente probado y verificado. Cada componente —desde la bomba de servo a las válvulas hidráulicas hasta el montaje corredera— fue validado para garantizar la fiabilidad y el rendimiento de precisión a largo plazo.
La máquina ya está lista para el envío, donde se iniciará la Fase Tres: entrega, instalación, puesta en marcha y entrenamiento de operadores en las instalaciones del cliente.
