Ingeniería de un sistema de transferencia de bobinas: almacenamiento, volteo y carga de líneas de producción
Respuesta de ingeniería:un sistema de transferencia de bobinas debe diseñarse como una secuencia de flujo de material de recepción y almacenamiento mediante orientación, transporte, estadificación y carga de línea de producción. Seleccione el carro y el soporte junto con geometría de carga, orientación requerida, distancia de viaje, elevación, demanda de ciclo, controles de tráfico y la máquina receptora.
ElMCT volteadora de bobinas / upendersigue siendo la página comercial prioritaria cuando la carga debe girar. Usar elMCC carro de transferencia de bobinascuando debe viajar entre emplazamientos de planta.
Dos funciones diferentes, un sistema coordinado
Orientación:el MCT rota una bobina entre ojo a ojo y ojo a lado.Transporte:el MCC mueve la bobina apoyada entre almacenamiento, estadificación y producción. Muchas plantas necesitan ambas funciones, pero no deben confundirse.
1. Mapear el flujo de la bobina antes de seleccionar el equipo
Recepción
Descargar, identificar e inspeccionar la bobina.
Almacenamiento
Coloque la bobina en su orientación apoyada definida.
Gastos
Gira 90 grados cuando la siguiente operación requiere otra orientación ocular.
Transferencia
Muévete en un carrito calificado o cuna de transporte a lo largo de la ruta prevista.
Staging
Bobinas de amortiguación cerca de la línea sin bloquear el acceso o el tráfico.
Línea de carga
Interfaz con una línea desbobinador, deslizante, anterior o de estampado.
El mapa debe mostrar cada paso, orientación, elevación, paso del pasillo, interacción del operador y posición de almacenamiento temporal. Optimizar una máquina mientras ignora los pasos adyacentes generalmente crea colas, movimientos extra de grúa o improvisación insegura.
2. Rotación separada de la traducción
| Equipo | Función primaria | Entradas clave | Destino típico |
|---|---|---|---|
| volteadora de bobinas / upender | Cambio de orientación de 90 grados | Masa, OD, ID, ancho, centro de gravedad, inicio y orientación final del ojo | Cuna de almacenamiento, carrito, deslizante, desbobinador o área de alimentación de prensa |

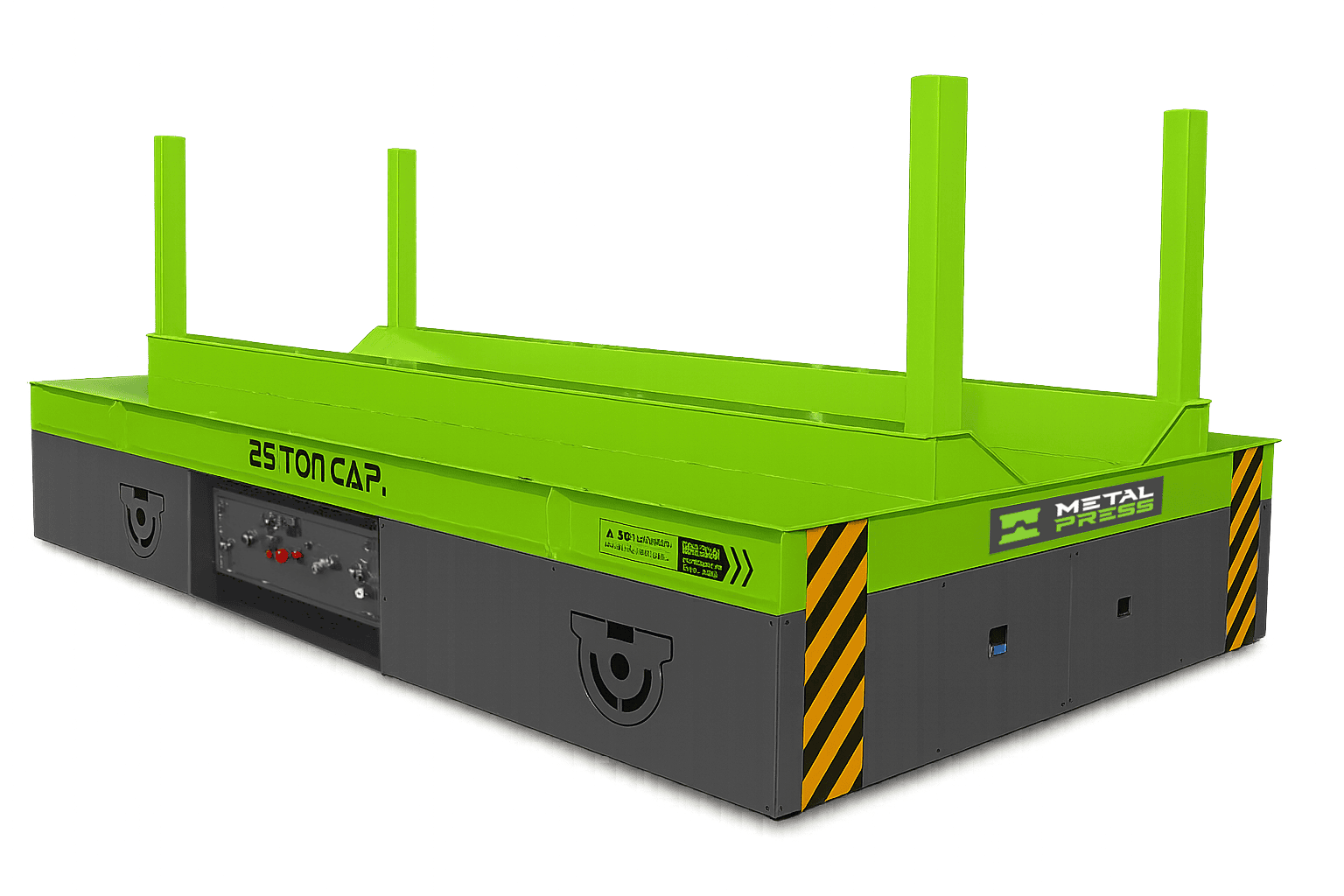

| carro de transferencia de bobinas | Movimiento de planta horizontal controlado | Carga bruta, geometría de soporte, ruta, distancia de viaje, suelo, velocidad, guía y potencia | Área de determinación o célula de producción |
| Uncoiler / desbobinador | Paga tira de la bobina en un proceso | Sobre de la bobina, mandril o soporte, tensión de tira, velocidad de línea y controles | enderezador, alimentador, rollo anterior o línea de procesamiento |
| grúa o montacargas | Movimiento de recepción, levantamiento o material general | Capacidad nominal, apego, pasillo, visibilidad, plan de elevación y procedimiento de operador | Almacenamiento, defensa o entrega del carrito |
Para configuraciones de plantas comunes, compare lasGuía de aplicación carro de transferencia de bobinascon elpágina de aplicación de procesamiento de bobinas. Estas páginas soportan los productos; no reemplazan las especificaciones del equipo y la ruta de cotización.
3. Cálculo de transferencia requerida
Un carrito que puede llevar la bobina más pesada todavía puede ser demasiado lento para el ritmo de producción. Modele el ciclo completo: carga, seguridad o verificación de la carga, aceleración, viaje, posicionamiento, descarga, retorno vacío y cualquier espera causada por puertas, grúas o pasillos compartidos.
Capacidad media de transferencia
Q = (3600 / tciclo) × mbobina
Q es masa transferida por hora, tcicloes el tiempo completo del ciclo en segundos y mbobinaes la masa promedio de la bobina. Aplicar la disponibilidad real y las limitaciones operacionales antes de utilizar el resultado de la planificación de la producción.
Ciclos requeridos por hora
N = Qdemanda/ mbobina
N es la transferencia completa necesaria por hora, Qdemandaes demanda de línea en masa por hora y mbobinaes la masa usable promedio por bobina.
Ejemplo
Si una línea consume 12.000 kg/h y la masa media de bobina utilizable es de 6.000 kg, el requisito de flujo de material es dos bobinas entregadas por hora. Un intervalo nominal de 30 minutos no es automáticamente suficiente: el ciclo completo del carrito también debe preservar un búfer para la variación del horario, los cambios en la bobina, la inspección y los retrasos.
4. Tamaño del amortiguador cercano a la luz
Buffering descodifica la línea de producción de interrupciones de transferencia. Una estimación temprana puede utilizar la demanda máxima durante el intervalo de reposición esperado.
Estimación mínima de la bobina
Nbuffer= ceil[(Q)pico×reposición) / musable]
Use unidades de tiempo consistentes. Qpicoes la demanda máxima de material, treposiciónes el intervalo de reposición creíble y musablees masa usable por bobina. El espacio, la protección contra incendios, la capacidad del suelo y las reglas del sitio también limitan el diseño del búfer.
No coloque bobinas extra cerca de una línea sin evaluar la carga del suelo, apoyar cunas, acceso, rutas de emergencia y las consecuencias de una bobina dañada o inestable.
5. Evaluar la Moción de Viajes y Posiciones
El tiempo de viaje depende de la aceleración, velocidad máxima, frenado, longitud de ruta y requisitos de posicionamiento. Para un perfil de velocidad trapezoidal idealizado que alcanza la velocidad máxima, una estimación preliminar de movimiento es:
Tiempo ideal para viajar
t ♥ 2(v)maxa) + [L - vmax2/a)] / vmax
L es distancia de viaje, una es la magnitud de aceleración y vmaxes la velocidad máxima. La expresión supone que la distancia es lo suficientemente larga para alcanzar vmax; controles reales incluyen límites de tirón, zonas de seguridad, márgenes de parada y tiempo de posicionamiento.
El proveedor también debe revisar la guía ferroviaria o la dirección sin pistas, cargas de rueda, pavimento, juntas de expansión, gradientes, desechos, gestión de cables o baterías, visibilidad del operador, advertencias audibles y visuales, e interfaces con puertas o celdas automatizadas.
6. Carga de rueda de verificación, condiciones de piso y distancia de espera
La capacidad bruta del carrito no prueba que el suelo existente, los carriles o las ruedas sean adecuados. Una reacción media preliminar de rueda divide la fuerza total apoyada por el número de ruedas de carga, pero las reacciones reales pueden ser desiguales debido a la rigidez del marco, tolerancias de rueda, irregularidad del suelo, aceleración, giro y excentricidad de la bobina.
Reacción media de rueda preliminar
Ravg(m)carrito+ mbobina) × g / n
Ravges la reacción promedio por rueda de carga y n es el número de ruedas. Obtenga las cargas máximas de rueda del fabricante y tenga el soporte de ruta, piso o ferrocarril revisado por partes cualificadas.
Parar la distancia también afecta los controles del pasillo y las zonas protegidas. Para la desaceleración constante, la distancia de freno idealizada es s = v2/(2a). El rendimiento de parada real debe incluir la respuesta de control, las características de freno, el estado del suelo, el grado, la distribución de carga y un margen de seguridad validado; no utilizar el valor idealizado como distancia de salvaguardia.
Una encuesta de ruta debe documentar el espesor y la condición de la losa, las articulaciones, los servicios incrustados, pozos, drenajes, laderas, anchos de la puerta, columnas, intersecciones, tráfico peatonal, tráfico elevador y acceso de emergencia. Para los carros montados en tren, incluyen alineación ferroviaria, fundaciones, paradas finales y las consecuencias de la obstrucción.
7. Integrar el Upender con la Línea receptora
| Tipo de línea | Típica preocupación por el manejo de la bobina | Página de soporte útil |
|---|---|---|
| Slitting o cut-to-length | Orientación visual entrante, estadificación, protección de la superficie y despachamiento desbobinador | Aplicaciones de procesamiento de bobinas |
| Metal prensa de estampado línea | Orientación de la bobina, carril, carga desbobinador, enderezador/feeder secuencia e interlocks de línea | Alimentación de prensa manejo de bobinas |
| Molino de rodillos o tubos | Demanda de material continua, buffer de línea cercana, ritmo de cambio de bobina y acceso sin coiler | Roll-forming and tube-mill manejo de bobinas |
| Centro de servicio de acero | Recepción, almacenamiento, deslizamiento, corte a longitud, embalaje y flujo de envío | Centro de servicio de acero manejo de bobinas |
8. Controles, Salvaguardia y Saqueo Logic
Defina qué máquina posee cada paso y cuando se permite el movimiento. Las preguntas típicas de la interfaz incluyen la detección de carga, confirmación de la posición correcta, señales completas de rotación, estado de bloqueo del carrito, preparación de los dispositivos, estado de la zona vigilada, arquitectura de emergencia y recuperación después de un ciclo interrumpido.
El requisito general de protección automática de OSHA aborda la protección contra los peligros creados por puntos de operación y partes móviles. Una evaluación de riesgo específica del sitio debe evaluar la célula integrada completa, no cada máquina aislada. Se deben seleccionar y validar barreras fijas, acceso interconectado, detección de presencia, controles de retención o de dos manos, modos de configuración de menor velocidad y procedimientos administrativos para la instalación efectiva.
9. Sistema de transferencia de bobinas RFQ Lista de verificación
- Masa máxima/mínimo de bobina, OD, ID, ancho y orientación
- Material de superficie, banda, protección de bordes y requisitos de soporte
- Recepción, almacenamiento, gasto, transferencia, estadificación y secuencia de carga lineal
- Distancia de viaje, trazado, cruces de pasillos, estado de suelo y gradiente
- Entregas requeridas por hora, filosofía de amortiguación y calendario de producción
- elevaciones de carga/descarga y tolerancias posicionales
- Manejo manual, alimentado o automatizado y control de propiedad
- Alimentación, carga, gestión de cables y comunicaciones
- Guardias, entrelazados, detección, alarmas e interfaces de emergencia
- Instalación, puesta en marcha, capacitación, mantenimiento y futura expansión
Preguntas frecuentes
¿Cuál es la diferencia entre un carro de transferencia de bobinas y un volteadora de bobinas?
Un carrito de transferencia mueve una bobina soportada entre ubicaciones. Un remanente o un tipper cambia la orientación de la bobina. Un sistema coordinado puede utilizar ambas máquinas.
¿Cuántas bobinas deben almacenarse cerca de una línea de producción?
Estimar el búfer de la demanda de la línea pico y un intervalo de reposición creíble, validar la carga del suelo, el espacio, el acceso, la protección contra incendios, la estabilidad de la bobina y las reglas del sitio.
¿Puede un carrito servir múltiples líneas de producción?
Posiblemente, pero se debe modelar la ruta, la programación de conflictos, el tiempo del ciclo, la disponibilidad, las consecuencias del fracaso y los controles de tráfico. Un carrito compartido puede convertirse en un solo punto de interrupción de la producción.
¿Debería instalarse el upender en almacenamiento o cerca de la línea?
Coloque donde la orientación cambie mejor soporta recepción, densidad de almacenamiento, seguridad de transferencia y carga de línea. La ubicación correcta proviene de mapear el proceso completo y los desvíos.
¿Qué se debe suministrar para una cotización del sistema?
Proporcionar un diseño, sobre de bobina, cargas brutas, orientaciones, datos de ruta y suelo, demanda de producción, elevaciones de mano, expectativas de ciclo, controles, requisitos de salvaguardia y futuros planes de expansión.
Mantenga el volteadora de bobinas como producto prioritario
Si el flujo de trabajo requiere un cambio de orientación de la bobina de 90 grados, revise las capacidades y opciones estándar del MCTMetalPress volteadora de bobinas product page. Agregue el carrito MCC cuando se requiere transporte horizontal controlado.
Referencias y recursos de ingeniería
- MetalPress MCT volteadora de bobinas / volteadora de bobinas
- MetalPress MCC carro de transferencia de bobinas
- OSHA 1910.176 — Materiales de manipulación, general
- OSHA 1910.212 — Requisitos generales para todas las máquinas
- ISO 12100:2010 – Seguridad de la maquinaria, evaluación del riesgo y reducción del riesgo
Nota de ingeniería:Este artículo proporciona conceptos de planificación, no un diseño final de máquina o determinación de seguridad específica del sitio. El equipo real debe seleccionarse y validarse de la carga completa, el ciclo de servicio, la instalación, la salvaguardia, los controles y los requisitos de código aplicable.
