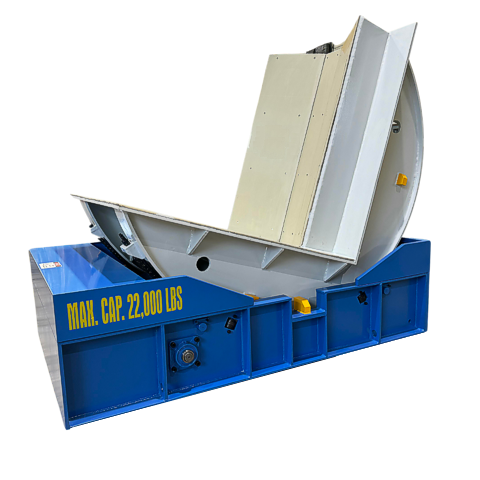

Cómo dimensionar una volteadora de bobinas industrial: cálculos de ingeniería y datos de selección

Una bobina no es simplemente una cantidad de toneladas. Su diámetro exterior, diámetro interior, ancho de cara, densidad de bobinado, bandas, paleta o patín, orientación de los ojos y superficie de contacto determinan cómo se asienta la carga en la máquina. Registre los valores máximos y mínimos, no solo la bobina más común. Si el peso de la bobina verificado no está disponible durante la planificación inicial, una bobina homogénea bien enrollada se puede aproximar a un cilindro anular. Utilice unidades SI consistentes y la densidad especificada para el material real. El embalaje, los huecos, los elementos telescópicos, los núcleos y los materiales mixtos pueden hacer que el peso real difiera, por lo que el valor medido o certificado rige la selección final.

Ejemplo de geometría trabajado

Considere una bobina de acero fuertemente enrollada con D = 1,50 m, d = 0,50 my b = 1,20 m. Utilizando ρ = 7.850 kg/m³ para una estimación inicial: El impulso requerido y la capacidad estructural dependen del momento producido cuando la gravedad actúa a través del centro de gravedad combinado. La posición crítica puede ocurrir a mitad de la rotación, no necesariamente en ninguno de los puntos finales. El diseñador de la máquina evalúa la geometría completa y el perfil de movimiento. Para el ejemplo de 14.800 kg con un desplazamiento perpendicular de 0,075 m, el momento estático es de aproximadamente 10,9 kN·m. Ese número no es en sí mismo una respuesta al tamaño del motor: la aceleración, desaceleración, fricción, eficiencia, geometría, impacto, paradas, fijaciones y la filosofía de seguridad seleccionada también importan. El centro de gravedad combinado debe incluir la bobina, la plataforma, el soporte, el dispositivo extraíble y todos los componentes móviles soportados por el variador. Para varios cuerpos, el centro de gravedad a lo largo de un eje se puede calcular con un promedio ponderado de masa. Se puede aplicar un factor de diseño o de servicio a las cargas calculadas, pero no existe un factor universal apropiado para cada máquina. El factor requerido y los casos de carga deben ser elegidos por el ingeniero responsable utilizando el trabajo, el impacto, la incertidumbre, las normas aplicables y el método de diseño del fabricante. No multiplique por un valor de Internet arbitrario y trate el resultado como una capacidad nominal. Pueden ocurrir daños en los bordes y la superficie de la bobina incluso cuando el tonelaje bruto es aceptable. La presión de soporte promedio aproximada es la fuerza soportada dividida por el área de contacto efectiva; La presión real no es uniforme y puede ser mucho mayor en los bordes o pequeños puntos de contacto. Identifique si las bobinas pintadas, pulidas, recubiertas o de calibre delgado requieren revestimientos reemplazables que no dejan marcas, soportes ajustables, protección de bordes o soportes especiales. También documente si la bobina tiene bandas y si las bandas pueden soportar alguna carga de manipulación. Cuando la bobina también deba viajar entre el almacenamiento y la producción, coordine el volcador con el MCC carro de transferencia de bobinas y cuna de transporte. El más amplio centro de aplicaciones de manejo de bobinas asigna equipos a centros de servicio de acero, estampado, procesamiento de bobinas y flujos de trabajo de perfilado.

• Carga máxima y mínima bruto, incluyendo accesorios y paletas
• Diámetro exterior, diámetro interior y ancho de cara
• Material, condición de superficie, banda y áreas de contacto permitidas
• Inicio y orientación final del ojo
• Grulla, montacargas, carreta o método automatizado de carga
• Equipo de recepción, elevación y tolerancia posicional
• Ciclos por hora, turnos por día y disponibilidad requerida
• Suministro eléctrico, controles, comunicaciones y normas de la planta
• Concepto de salvaguardia, necesidades de acceso y aislamiento de mantenimiento
• Estado de piso, anclaje, sobre disponible y limitaciones de instalación
