Finalización y precomisionamiento de la unidad de control de temperatura de aceite caliente THC-D-24
Cómo llegamos a esta etapa
Antes del THC‐D‐24unidad de control de temperatura de aceite calientealguna vez entró en su fase de prueba, ya había viajado a través de un viaje detallado de ingeniería y fabricación. InPrimera fase, seguimos la historia desde el momento en que un fabricante de plásticos con base en Michigan llegó a través de nuestro sitio web, buscando una solución de alta temperatura confiable para estabilizar su proceso de moldeado. Su sistema existente luchó por mantener un rendimiento térmico constante, causando fluctuaciones que impactaron la calidad del producto y la eficiencia del ciclo. Después de revisar sus requisitos, nuestro equipo de ingeniería seleccionóTHC‐D‐24, un robustoaceite caliente TCUcapaz de proporcionar control de temperatura preciso hasta 300°C.
Fase Se documentó el diseño, ingeniería, selección de componentes, fabricación e integración de seguridad que llevó a la máquina a la vida. Ahora, en la Fase Dos, el enfoque pasa de la construcción a la validación, asegurando que elCalentador de aceite térmico THC‐D‐24se realiza exactamente como diseñado antes de que se envíe a la instalación del cliente.
Anteriormente, nuestros ingenieros terminaron el diseño y montaje de esta unidad THC-D-24. Puedes revisar la journy otra vez
Entender las unidades de control de temperatura de aceite caliente
Antes de sumergirse en el proceso de ingeniería, es importante entender el papel deaceite caliente unidades de control de temperaturaen la fabricación moderna.
¿Qué es un unidad de control de temperatura de aceite caliente?
A unidad de control de temperatura de aceite caliente—también conocido comoaceite caliente TCU, calentador térmicoosistema de calefacción de proceso de alta temperatura– está diseñado para calentar y distribuir el aceite térmico a través de moldes, moldes, tanques o equipos de proceso. A diferencia de los sistemas basados en agua, las TCU de aceite caliente pueden alcanzar temperaturas significativamente más altas sin presurización, haciéndolos ideales para procesos industriales de alta temperatura.
Donde se usan TCU de aceite caliente
Estos sistemas son esenciales en:
Plastics moldeo por inyección
Extrusión y moldeo por golpe
fundición a presión
Proceso químico
Calefacción alimentaria y farmacéutica
Aire acondicionado
Cualquier proceso que requiera beneficios de control estable y de alta temperatura de ununidad de control de temperatura de aceite calientecomo el THC‐D‐24.
Especificaciones clave del THC‐D‐24
Capacidad de calefacción:24 kW
Temperatura máxima de funcionamiento:300°C
Tipo de bomba:Bomba de circulación de alta temperatura
Tasa de flujo de bomba:Diseñado para el movimiento de petróleo estable a través de canales largos y complejos
Reservorio:Tanque de expansión térmica integrada
Construcción:Pipa de acero inoxidable y accesorios de alta temperatura
Controles:unidad de control de temperatura digital con lógica PID
Características de seguridad:
Protección antitemperatura
Alarmas de bajo nivel y bajo flujo
Aislamiento de alta temperatura
Circuitos de apagado de emergencia
Sistema eléctrico:Armario de control completamente cerrado con relés, interruptores y interfaz HMI
latitud Usted puede visitar nuestra página de aceite caliente unidades de control de temperatura (THC-D Series) y ponerse en contacto con nuestros especialistas para obtener más información sobre nuestras prensas de borde.
Finalización de la construcción: Preparación del THC-D-24 para su activación
Una vez el montaje mecánico de launidad de control de temperatura de aceite calienteestaba completo, nuestro equipo comenzó la etapa de finalización. Aquí es donde la máquina pasa de una estructura totalmente montada en un sistema térmico funcional. Cada conexión, ajuste y componente eléctrico debe verificarse antes de que la primera gota de aceite térmico entre en el sistema.
El proceso de finalización comenzó con una inspección completa de la carcasa de calentador, montaje de la bomba, tanque de embalse y tubería de acero inoxidable. Nuestros técnicos comprobaron cada soldadura, cada conexión roscada y cada junta para asegurar que el sistema estuviera sellado y listo para la operación de alta temperatura. El THC‐D‐24 está diseñado para operar a temperaturas de hasta 300°C, por lo que incluso la menor imperfección podría comprometer el rendimiento o la seguridad.
Luego, se revisó el sistema eléctrico. El gabinete de control —que alberga el controlador digital PID, relés, interruptores y circuitos de seguridad— fue encendido por primera vez. La interfaz HMI iluminada, mostrando la configuración predeterminada del sistema. Este momento marca la transición de la fabricación a la funcionalidad, cuando elaceite caliente TCUcomienza a sentirse como una máquina viviente.
Durante la finalización, la bomba de circulación fue alineada y probada para una rotación suave. La bomba es un componente crítico del THC‐D‐24, responsable de mantener el flujo de aceite consistente a través del herramental del cliente. Cualquier vibración, desalineamiento o irregularidad debe ser abordada antes de comenzar la prueba.
El tanque de expansión térmica fue inspeccionado y lleno al nivel adecuado. Este tanque permite que el aceite se expanda de forma segura a medida que se calienta, evitando la acumulación de presión y garantizando un funcionamiento estable. Los sensores de nivel del tanque y los interruptores de seguridad fueron calibrados para garantizar lecturas precisas durante el funcionamiento.
Al final de la etapa de finalización, el THC‐D‐24 fue completamente montado, cableado, ciruela y listo para la siguiente fase: prueba e inspección.
Pruebas y inspección: Verificación del rendimiento y fiabilidad
La prueba es el corazón de la Fase Dos. Aquí es dondeTHC‐D‐24 unidad de control de temperatura de aceite calientedemuestra su capacidad, demostrando que puede ofrecer el rendimiento preciso, estable y confiable requerido por el fabricante de Michigan.
Pruebas iniciales Dry‐Run
Antes de introducir el aceite térmico en el sistema, nuestros técnicos realizaron una prueba de funcionamiento seco. Esto implicaba la potenciación de la bomba de circulación, la verificación de la dirección de rotación y la comprobación para una operación suave. La bomba debe funcionar tranquila y consistentemente, sin vibración o movimiento irregular. Cualquier desviación podría indicar mal alineación o problemas mecánicos que deben ser corregidos antes de que comience la calefacción.

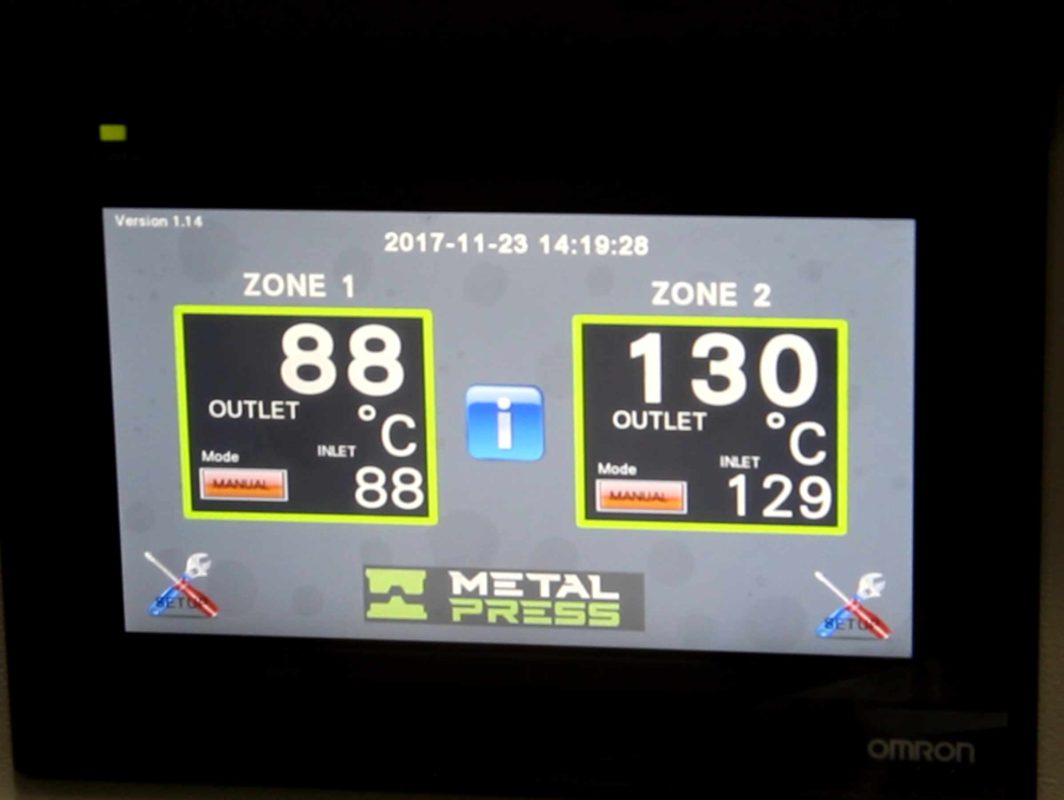

El panel de control también fue probado durante el funcionamiento seco. La interfaz HMI fue navegada para asegurar que todos los menús, ajustes y alarmas funcionaran correctamente. El controlador PID fue comprobado para la capacidad de respuesta, asegurando que podría ajustar la configuración de temperatura con precisión y rapidez.
Rellenar el sistema y el aire de sangrado
Una vez completada la prueba de funcionamiento seco, el sistema estaba lleno de aceite térmico de alta temperatura. Este proceso debe hacerse lentamente y cuidadosamente para evitar que los bolsillos de aire se formen en el tubería o la bomba. El aire en el sistema puede causar cavitación, reducir la eficiencia de transferencia de calor y dañar la bomba.
Nuestros técnicos monitorearon el nivel de aceite en el tanque de expansión, asegurando que el sistema se llenó a la capacidad correcta. La bomba de circulación fue activada a baja velocidad para comenzar a mover el aceite a través del sistema, empujando gradualmente cualquier aire atrapado.
Ciclo de calefacción
Con el sistema lleno y el aire eliminado, el THC‐D‐24 estaba listo para su primer ciclo de calefacción. La temperatura se incrementó gradualmente, permitiendo que el aceite se calienta uniformemente y el sistema se expanda naturalmente. Durante esta etapa, nuestros técnicos monitorearon:
Tasa de aumento de la temperatura
Receptividad de los helicópteros
Estabilidad del flujo de bombas
Niveles de presión
Comportamiento del tanque de expansión
Lecturas de panel de control
El THC‐D‐24 está diseñado para alcanzar temperaturas de hasta 300°C, pero el primer ciclo de prueba normalmente se detiene en un umbral inferior para verificar la estabilidad del sistema. Una vez que el ciclo inicial está completo, la temperatura aumenta en incrementos controlados hasta que el sistema alcanza su temperatura máxima de funcionamiento.
Verificación de la estabilidad de la temperatura
Uno de los aspectos más importantes de ununidad de control de temperatura de aceite calientees su capacidad para mantener temperaturas estables durante largos períodos. El fabricante de Michigan requería un control de temperatura ajustado para asegurar una calidad de moldeo consistente, por lo que la prueba de estabilidad era una parte crítica de la Fase Dos.
El THC‐D‐24 fue operado a varios puntos de temperatura, y se verificó la capacidad del sistema para mantener esas temperaturas dentro de ±1°C. El controlador PID fue ajustado para asegurar una respuesta rápida sin sobresueldo o oscilación.
Pruebas de flujo y presión
La bomba de circulación fue probada a múltiples velocidades para verificar el flujo consistente a través del sistema. Se supervisaron medidores de flujo y medidores de presión para asegurar que la bomba entregase el rendimiento requerido en diferentes condiciones de temperatura.
El flujo estable es esencial para la distribución de calor uniforme, especialmente en complejo herramental con canales largos o estrechos. El THC‐D‐24 demostró un fuerte rendimiento de flujo, confirmando que cumpliría los requisitos del cliente.
Validación del sistema de seguridad
La seguridad es una parte central de cada sistema térmico que construimos. Durante las pruebas, nuestros técnicos verificaron:
Protección antitemperatura
Alarmas de bajo nivel
Alarmas de bajo flujo
Circuitos de apagado de emergencia
Rendimiento de aislamiento de alta temperatura
Operación de válvula de alivio de presión
Cada característica de seguridad fue probada individualmente para asegurar que respondiera correctamente bajo condiciones de falla simuladas. Esto garantiza que elaceite caliente TCUfuncionará con seguridad incluso en escenarios inesperados.
Preparación previa al envío: Protección del THC-D-24 para el transporte
Una vez que las pruebas y la inspección fueron completas, el THC‐D‐24 entró en la etapa previa de navegación. Aquí es donde la máquina está preparada para el transporte a la instalación de Michigan.

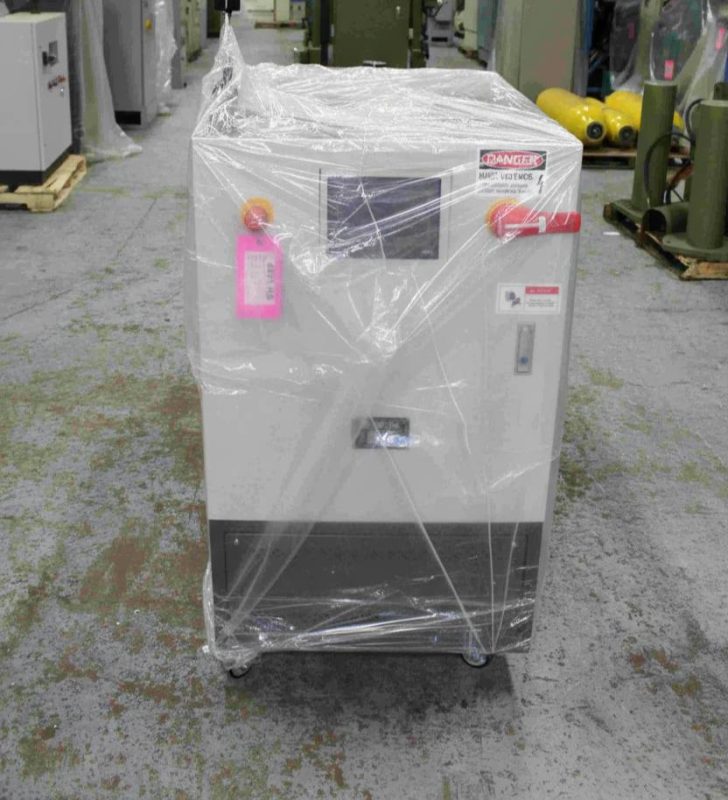

El sistema fue drenado de aceite térmico, y todos los puertos fueron sellados para prevenir la contaminación. Los componentes sensibles estaban cubiertos, y toda la unidad estaba envuelta para protegerla del polvo, la humedad y la vibración durante el transporte.
El THC‐D‐24 fue asegurado a una base de transporte reforzado diseñada para manejar su peso y mantener la alineación durante el tránsito. Todos los accesorios, manuales y documentación fueron empaquetados por separado y etiquetados para una fácil identificación a su llegada.
Preparación previa para el envío asegura que launidad de control de temperatura de aceite calientellega en perfecto estado, listo para la instalación y puesta en marcha.
Precomisionamiento: Garantizar un arranque fluido en la instalación del cliente
Una vez que las pruebas y la inspección fueron completas, el THC‐D‐24 entró en la etapa previa de navegación. Aquí es donde la máquina está preparada para el transporte a la instalación de Michigan.
El sistema fue drenado de aceite térmico, y todos los puertos fueron sellados para prevenir la contaminación. Los componentes sensibles estaban cubiertos, y toda la unidad estaba envuelta para protegerla del polvo, la humedad y la vibración durante el transporte.
El THC‐D‐24 fue asegurado a una base de transporte reforzado diseñada para manejar su peso y mantener la alineación durante el tránsito. Todos los accesorios, manuales y documentación fueron empaquetados por separado y etiquetados para una fácil identificación a su llegada.
Preparación previa para el envío asegura que launidad de control de temperatura de aceite calientellega en perfecto estado, listo para la instalación y puesta en marcha.
Precomisionamiento: Garantizar un arranque fluido en la instalación del cliente
Antes de que el THC‐D‐24 salga de nuestra instalación, completamos una revisión de pre-comisión para asegurar que la instalación y puesta en marcha en el sitio del cliente sean sin problemas.
Esto incluye:
Verificación de toda la documentación
Finalización de esquemas eléctricos e hidráulicos
Preparación de directrices de instalación
Creación de un programa de mantenimiento recomendado
Procedimientos de puesta en marcha
Preparación de materiales de capacitación del operador
También simulamos la secuencia de puesta en marcha para asegurar que el sistema responda correctamente durante sus primeros ciclos de producción reales.
Pre-comisión es el punto final antes de que la máquina comience su viaje. Garantiza que elTHC‐D‐24 aceite caliente TCUestará listo para la integración inmediata en el flujo de trabajo del cliente.
Conclusión de la Fase Dos: Unidad de control de temperatura de aceite caliente verificada
Al final de la Fase Dos, el THC‐D‐24 había completado su transformación de una estructura completamente montada en un sistema térmico probado, inspeccionado y pre-comisado. Cada componente, desde los elementos de calefacción hasta la bomba de circulación hasta los circuitos de seguridad, fue validado para garantizar la fiabilidad a largo plazo y el rendimiento constante.
La máquina ya está lista para el envío al fabricante de Michigan, donde la tercera fase comenzará:instalación, puesta en marcha, capacitación de operadores y apoyo a largo plazo.
Hagamos su próxima unidad de control de temperatura
Ya sea que se encuentre en los Estados Unidos, Canadá, México o Sudamérica, puede ponerse en contacto con nosotros para obtener más información, precios y consultas a través de nuestros formularios en línea, o por teléfono o correo electrónico.

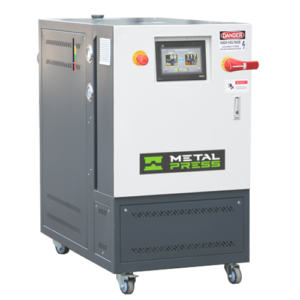

Vea nuestras unidades de control de temperatura de aceite caliente – Serie THC-D
