Inspección y precomisionamiento: separadora y probador de matrices MDS-8 para un fabricante estadounidense de moldes y herramental
Revisión de la fase uno: Desde el primer contacto hasta una máquina completamente ensamblada
Antes de que el MDS‐8 separadora de matrices & Tester llegara a la etapa de prueba, ya había completado un viaje detallado de ingeniería y fabricación. En Fase Uno, seguimos la historia desde el momento en que un fabricante con base en Midwest nos contactó con una necesidad de una manera más segura y eficiente de abrir, inspeccionar y mantener su moldes y matrices. Su proceso existente dependía en gran medida del trabajo manual, las grúas superiores y las prácticas de elevación inseguras: crear riesgos innecesarios y frenar su flujo de trabajo de mantenimiento.
Fase Uno documentó cómo nuestro equipo de ingeniería evaluó sus tamaños herramental, pesos de muerte, procedimientos de mantenimiento y preocupaciones de seguridad. Basado en este análisis, recomendamos el MDS‐8, un robusto separadora de matrices y un probador diseñado para separar de forma segura los moldes, abrir los moldes y proporcionar acceso completo para la limpieza, inspección y reparación. Esa fase cubrió el diseño, ingeniería, fabricación y montaje de la máquina, incluyendo la integración de la mesa deslizante, sistema de elevación hidráulico, cerraduras de seguridad y panel de control.
Los lectores que quieren revisitar el comienzo del proyecto pueden explorar Fase Uno, donde se estableció la fundación del MDS‐8.
Ahora, en la Fase Dos, el enfoque cambia de montaje a validación, asegurando que el MDS‐8 separadora de matrices & Tester realiza exactamente como diseñado antes de que sea enviado a la instalación del cliente.
latitud Usted puede revisar el proceso de diseño e ingeniería en la primera fase:
Entendiendo el MDS-8: Propiedades, capacidades y usos industriales
Antes de sumergirse en el proceso de prueba y pre-comisión, es importante destacar lo que hace que los equipos de mantenimiento de separadora de matrices & Tester sean tan valiosos.

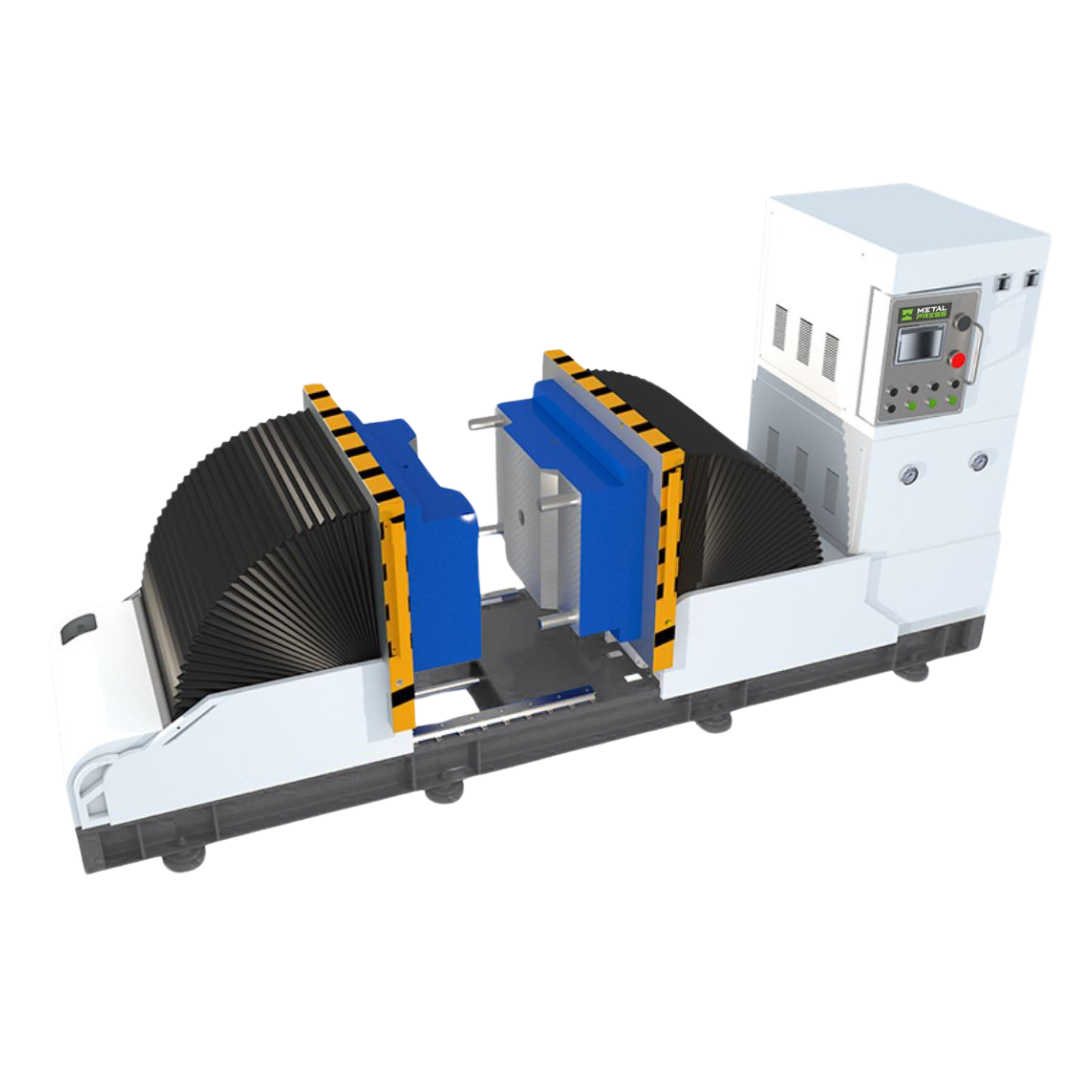

El MDS-8 es una máquina de prueba de matrices diseñada para abrir, separar e inspeccionar de forma segura las matrices sin necesidad de grúas, barras de apertura o elevación manual. Está diseñada para manejar matrices pesadas con precisión y estabilidad, reduciendo el riesgo de daño y mejorando drásticamente la eficiencia de mantenimiento.
El fabricante Midwestern llenó el formulario de solicitud de información. Esto es para usted si necesita información sobre nuestra serie MDS.

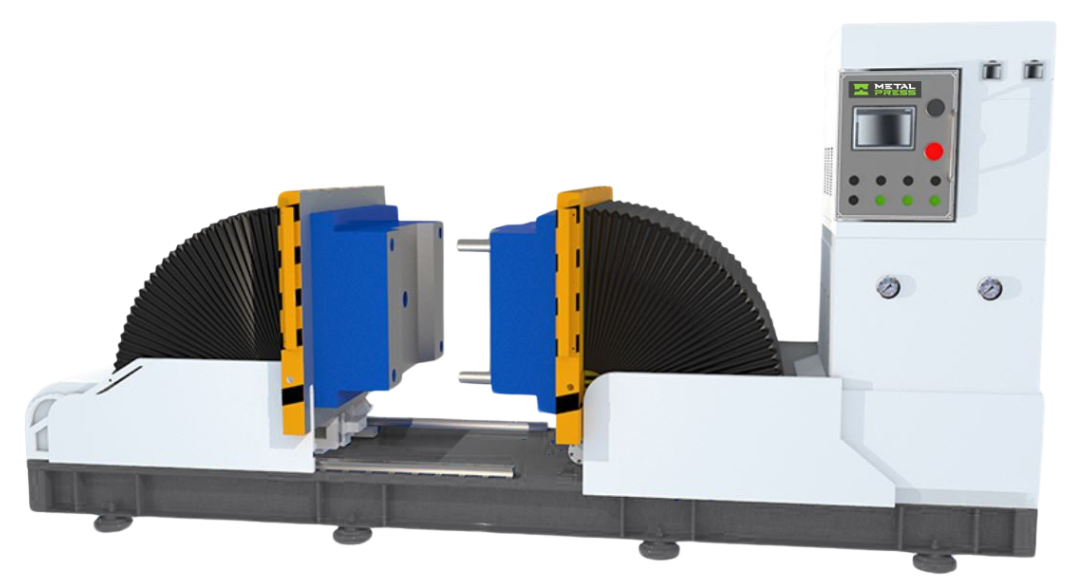

Propiedades clave del MDS‐8 separadora de matrices & Tester
El MDS‐8 se construye alrededor de varias características principales que lo convierten en un equipo fiable y esencial para talleres de moldes, instalaciones de fundición y operaciones de estampado.
Incluye unsistema de elevación hidráulicocapaz de elevar la mitad superior de la matriz de forma suave y uniforme, evitando desalineación o desplazamientos repentinos.mesa correderapermite que la mitad de la muerte inferior se mueva hacia fuera para el acceso completo, haciendo limpieza, inspección y reparación significativamente más fácil. La máquinaguías de precisiónasegurar movimiento suave y durabilidad a largo plazo, incluso bajo cargas pesadas.
El MDS‐8 también incorporamecanismos de bloqueo de seguridadque asegura la muerte superior medio en su lugar durante la inspección. Esto elimina el riesgo de cierre accidental, que es uno de los peligros más comunes en operaciones manuales de multiplicación. Elpanel de controlproporciona un funcionamiento sencillo e intuitivo con controles claros para levantar, bajar, deslizarse y bloquear.
Usos y aplicaciones industriales

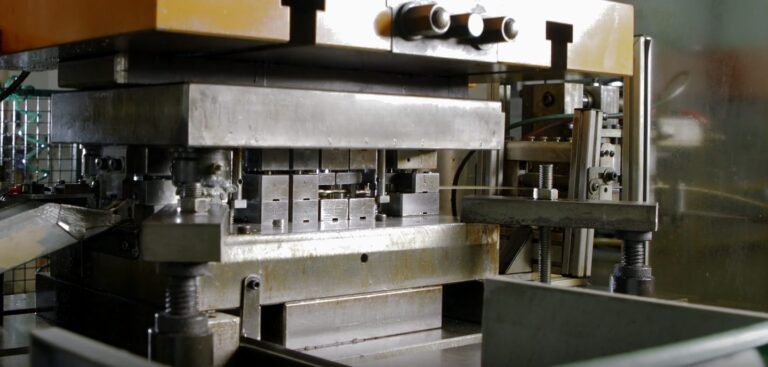

El MDS‐8 se utiliza en varias industrias donde moldes y matrices requiere mantenimiento regular. Esto incluye:
moldeo por inyección
fundición a presión
estampado de metales
Moldeo de goma
Talleres de reparación de herramientas y de fundición
Departamentos de mantenimiento en plantas de fabricación
Su objetivo principal es separar de forma segura las matrices para limpieza, inspección y reparación. También sirve como unprueba de matrices y separadorapermitiendo a los técnicos verificar la alineación, ajuste y condición de la línea de separación antes de devolver la matriz a la producción.
Al reemplazar grúas, cadenas y elevación manual por un sistema hidráulico controlado, el MDS‐8 mejora la seguridad, reduce el tiempo de inactividad y extiende la vida de moldes y matrices.
Visita nuestro separador de moldes y moldespágina
Toques finales
Durante toda la construcción, realizamos pruebas rigurosas de laSistema hidráulico 20MPA, verificado elcortinas de seguridad CAT4, y calibrado elPinzas magnéticas de la muertepara la retención segura durante ciclos de inclinación y prueba. Estas medidas son fundamentales para garantizar el cumplimiento de las normasnormas de seguridad industrialy entrega una máquina que realiza bajo condiciones de producción del mundo real.
Cada componente fue montado en casa, permitiéndonos mantener el control completo sobregarantía de calidad, integración del sistema, ypruebas finales. El resultado es un separadora de matrices de alto rendimiento y un equipo que satisface las demandas deFabricantes de moldes norteamericanosbuscando flujos de trabajo de inspección de morida más seguros, rápidos y precisos.
Pruebas y inspección: verificación del rendimiento y seguridad
La prueba es el corazón de la Fase Dos. Aquí es donde el MDS-8 Prueba y Separadora de Matrices demuestra su capacidad, probando que puede separar las matrices de forma segura y confiable bajo condiciones reales.
Pruebas iniciales Dry‐Run
Antes de colocar cualquier matriz en la máquina, nuestros técnicos realizaron una prueba de funcionamiento seco. Esto implicaba ciclar el sistema de elevación hidráulico, desplazar la mesa hacia adelante y atrás, y activar los mecanismos de seguridad. El objetivo era verificar el movimiento fluido, la alineación correcta y el funcionamiento adecuado del panel de control.
El cilindro de elevación se levantó y bajó repetidamente para confirmar la velocidad y presión constantes. La tabla deslizante se movió a través de su gama completa de movimiento para asegurar que los raíles guía se alinearon y lubricaron adecuadamente.
Pruebas de carga con peso simulado
Una vez completada la prueba de funcionamiento seco, la máquina fue probada bajo carga. Los bloques de peso fueron colocados en la mesa para simular la masa de un verdadero morir. Esto nos permitió verificar:
Mejora de la estabilidad
Movimiento de mesa bajo carga
Cerramiento de seguridad
Congruencia de presión hidráulica
rigidez estructural
El MDS‐8 realizó sin fallas, demostrando el levantamiento liso y el control preciso incluso bajo condiciones de carga pesadas.
Validación del sistema de seguridad
La seguridad es una parte central de cada operación de multiplicación. Durante las pruebas, nuestros técnicos verificaron:
Función de parada de emergencia
Cerramiento de seguridad
Protección a distancia
Alivio de presión hidráulico
Interruptores de panel de control
Cada característica de seguridad fue probada individualmente para asegurar que respondiera correctamente bajo condiciones de falla simuladas. Esto garantiza que elseparadora de matrices y el probadorfuncionará con seguridad incluso en escenarios inesperados.
Garantía de calidad final y documentación
Cada MDS-8 separadora de matrices & Tester sufre un rigurosoproceso de garantía de la calidadantes del envío. En nuestra instalación de Cambridge, realizamos un completoprueba de aceptación de fábrica (FAT)para verificar la integridad mecánica, el rendimiento hidráulico, la seguridad eléctrica y la funcionalidad del sistema de control. Esto incluye:
Pruebas de presión hidraulicaa 20MPA
Verificación de carreratodo el rango 49
Validación del sistema de seguridad, incluyendo cortinas de luz CAT4 y funciones de parada de emergencia
Calibración PLC y HMIpara una operación receptiva y sin errores
Controles de cumplimiento eléctricopara sistemas 480V / 60Hz, 14A
Todos los resultados de la prueba se documentan y archivan como parte de la máquinadossier técnico, que se incluye en el envío. Este paquete contiene:
Diagramas de cableado y esquemas hidráulicos
Manuales de funcionamiento y mantenimiento
Certificaciones de seguridad e registros de inspección
Trazabilidad del número de seriepara el futuro apoyo
Preparación previa al envío: protección del MDS-8 para el transporte
Una vez que se completaron las pruebas e inspecciones, el MDS‐8 entró en la etapa previa al envío. Aquí es donde la máquina está preparada para el transporte a la instalación Midwest.
El sistema hidráulico estaba asegurado, y todos los componentes móviles estaban encerrados en su lugar. La mesa corredera fue colocada y sujetada para evitar el movimiento durante el transporte. Toda la máquina estaba envuelta y protegida contra el polvo, la humedad y la vibración.
El MDS‐8 fue asegurado a una base de envío reforzada diseñada para manejar su peso y mantener la alineación durante el tránsito. Todos los accesorios, manuales y documentación fueron empaquetados por separado y etiquetados para una fácil identificación a su llegada.
Preparación previa para el envío asegura que laseparadora de matrices y el probadorllega en perfecto estado, listo para la instalación y puesta en marcha.
Listo para envío: asegurado y programado
Después de pasar las pruebas de inspección final y aceptación de fábrica, el MDS-8 separadora de matrices & Tester está ahora completamente envuelto y asegurado para el transporte. Empaquetado en nuestra instalación de Cambridge, la máquina está protegida con materiales de grado industrial para asegurar la entrega segura al sitio del cliente. Esto marca el paso final en un proceso de construcción que combina la ingeniería de precisión, el diseño personalizado de manipulación de la matriz y el control de calidad riguroso. La unidad está ahora escenificada y espera el día de envío, listo para soportar operaciones de mantenimiento de moros más seguras, rápidas y precisas.
Conclusión de la Fase Dos: separadora de matrices y probador verificado
Al final de la Fase Dos, el MDS‐8 había completado su transformación de una estructura totalmente montada en un sistema de mortandad probado, inspeccionado y pre-comisado. Cada componente, desde el ascensor hidráulico hasta la mesa corredera hasta las cerraduras de seguridad, fue validado para garantizar la fiabilidad a largo plazo y el rendimiento consistente.
La máquina ya está lista para el envío al fabricante Midwest, donde se iniciará la fase Tres: instalación, puesta en marcha, entrenamiento del operador y soporte a largo plazo.
