Estudios de casos, Industria

Envío y puesta en servicio de la servoprensa de compactación de polvo de 100 toneladas

Envío y puesta en servicio de prensa servo de compactación de polvo de 100 toneladas - MetalPRess Machinery

La historia del proyecto de esta prensa servohidráulica de compactación de polvo de 100 toneladas (MPC-SV-100) sigue la preparación del envío, la instalación en el sitio y la planificación de la puesta en servicio. cuanto antes historia de diseño y montaje cubre la construcción, mientras que el artículo de prueba y finalización explica la prueba de aceptación en fábrica (FAT) y el flujo de trabajo de inspección.

Utilice el Página de producto de la prensa compactadora de polvo servohidráulica MPC-SV para modelos de máquinas actuales, especificaciones y consultas sobre equipos. La siguiente lista de verificación conecta el embalaje, la logística, los servicios públicos, la verificación del primer artículo y la capacitación con el alcance acordado del proyecto; los registros firmados establecen qué actividades y resultados se aplican a la máquina entregada.

Revise las etapas anteriores de diseño y montaje, prueba y precomisionado de este proyecto MPC-SV-100.

Prensa servohidráulica de compactación de polvo

La servoprensa de compactación de polvo MPC-SV utiliza tecnología de accionamiento servohidráulico para aplicaciones de pulvimetalurgia y conformado industrial. Defina el control de posición y fuerza de circuito cerrado requerido, las longitudes de carrera, las dimensiones de la plataforma personalizables y las configuraciones de herramientas de una o varias estaciones para la máquina seleccionada.

La familia actual tiene ocho clasificaciones de modelos publicadas de 44 a 660 toneladas estadounidenses. Revisa el Tabla de modelos MPC-SV y requisitos de configuración para las clasificaciones métricas correspondientes y el entorno de trabajo. La etiqueta del proyecto de 100 toneladas del artículo se conserva sin asumir una conversión exacta o una clasificación de fuerza según construcción.

Para selección de equipos, especificaciones y solicitud de información, revise la Prensa compactadora de polvo serie MPC-SV.

PRENSA COMPACTADORA DE POLVO - SERVO HIDRÁULICA

Preparación de envío y embalaje protector

La preparación del envío para una servoprensa de compactación de polvo de alta precisión reúne seguridad mecánica, protección ambiental y trazabilidad logística. Acuerde el método de embalaje con el proveedor y el transportista para la máquina, la ruta y las condiciones de manipulación reales.

  • Seguridad mecánica: identifique abrazaderas de envío y amarres internos aprobados por la fábrica, asegure los componentes móviles contra el desplazamiento del ariete o del plato y registre los valores críticos de torque de los sujetadores en el registro de torque.
  • Protección del medio ambiente: especifica inhibidores de corrosión, paquetes desecantes y protección para superficies sensibles y componentes electrónicos, según corresponda. Los puertos y filtros hidráulicos necesitan un cierre y protección adecuados. Evaluar el transporte climatizado para rutas sensibles al clima en lugar de asumir que está incluido.
  • Embalaje y mitigación de impactos: confirme si el envío requiere una caja de madera, un embalaje con clasificación de vibración, soportes antivibración diseñados o sensores de impacto. Registre el diseño de caja aprobado y fotografíe el equipo empaquetado para la documentación de seguros y aduanas.
  • Etiquetado y acceso a servicios: identifica puntos de elevación, puntos de servicio y paneles externos. Suministre la lista de embalaje de la caja y un conjunto de fotografías para la inspección de recepción.

El registro de embalaje respalda la inspección de daños y ayuda a preservar la línea base de fábrica para el desembalaje y la instalación en el sitio. Los documentos de envío suministrados deben identificar las medidas realmente utilizadas.

MetalPress-Prensa-Compactadora-de-Polvo-MPC-SV-Envío-01

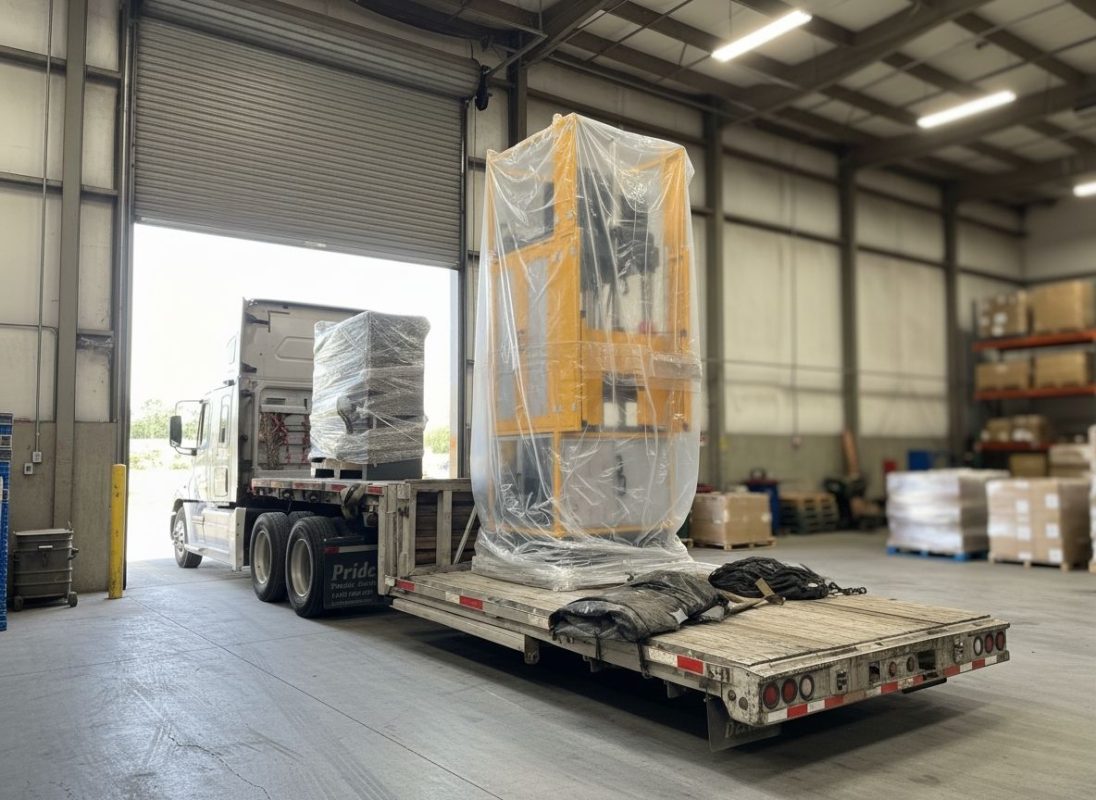

Coordinación y Documentación Logística

La coordinación logística alinea el transportista de equipos industriales pesados, el plan de manipulación, la documentación de envío y la preparación del sitio antes del envío.

  • Documentación de envío: acepta el expediente de envío, incluido el informe FAT aplicable, los certificados de calibración, las exportaciones de recetas HMI, la instantánea del programa PLC y la lista de verificación de puesta en servicio. Mantener los archivos técnicos del cliente a disposición del equipo de proyecto autorizado; Proporcionar a los transportistas y agentes de aduanas los documentos pertinentes para el transporte y el despacho.
  • Selección de operador y enrutamiento: confirme las responsabilidades de manejo, ruta, despacho de aduanas y documentación previa al despacho cuando sea necesario.
  • Ventanas de llegada y preparación del sitio: revise la capacidad de la grúa, la carga del piso, el acceso al muelle, el equipo de manipulación local y el espacio de recepción con los planos de la máquina. Asigne la lista de verificación de llegada al sitio a contactos designados del proyecto.
  • Monitoreo de tránsito: si se incluyen sensores de impacto e inclinación, acuerde cómo se revisarán sus registros y el informe de monitoreo de tránsito y cómo se manejarán las anomalías antes de la puesta en servicio en el sitio.

La documentación completa ayuda a los equipos de recepción y puesta en servicio a identificar problemas pendientes antes de continuar con la instalación. Los plazos de entrega y las fechas de puesta en servicio siguen siendo específicos del proyecto.

MetalPress-Prensa-Compactadora-de-Polvo-MPC-SV-Envío-02
MetalPress-Prensa-Compactadora-de-Polvo-MPC-SV-Envío-03

Puesta en marcha e instalación final en sitio

La puesta en marcha in situ conecta la prensa entregada con los servicios públicos, las herramientas y los procedimientos operativos aprobados en preparación para la producción piloto. Acuerde el programa de instalación y entrega, las responsabilidades y los criterios de aceptación antes de que llegue la máquina. el historia de inspección y prueba de prensa de polvo proporciona contexto para que la línea base de la fábrica se revise en el sitio.

Llegada y desembalaje del sitio

  • Inspección y aprobación: inspeccione la caja y la máquina comparándolas con la lista de empaque, fotografíe su condición y revise los registros del sensor de impacto, si están incluidos. Documente los daños durante el tránsito y resuelva los puntos de retención de la instalación.
  • Posicionamiento y nivelación: utilice el plan de elevación aprobado y una grúa de obra o equipo de manipulación adecuados. Registre las lecturas de nivelación y los valores de torsión de los pernos de anclaje con las instrucciones de instalación.
  • Conexiones de servicios públicos: verifique el suministro eléctrico, el agua de refrigeración y cualquier conexión hidráulica o neumática especificada con los requisitos de la máquina. Complete las verificaciones de seguridad eléctrica y de conexión a tierra antes de energizar el equipo.

Integración y verificación del sistema

  • Transferencia de HMI y PLC: verifique las recetas HMI aprobadas, la instantánea del programa PLC y la copia de seguridad de la configuración. Controlar y documentar cualquier transferencia o cambio al controlador en sitio.
  • Verificaciones de sensores y seguridad: revise las celdas de carga instaladas, los transductores de posición, los termopares y los enclavamientos de seguridad según corresponda a la configuración suministrada. El personal calificado debe verificar las cortinas de luz y las paradas de emergencia utilizando los procedimientos de puesta en servicio y protección aprobados.
  • Ejecuciones en seco y comprobaciones mecánicas: confirma los perfiles de movimiento, los interruptores de límite, las holguras mecánicas y los puntos de lubricación mediante la secuencia de funcionamiento en seco aprobada sin polvo. Verifique los apretones de manos del robot donde se incluye una interfaz de automatización.

Verificación del primer artículo y preparación piloto

  • Calentamiento y estabilización térmica: utilice el protocolo de calentamiento acordado y controle la temperatura del aceite y las presiones hidráulicas con respecto al plan de aceptación antes de comparar las mediciones.
  • Ejecución de verificación: define el tamaño de la muestra, las herramientas del cliente, el lote de polvo y el método de medición con el ingeniero de calidad del cliente. Compare los resultados in situ con el informe FAT aplicable e investigue las diferencias en la configuración o las condiciones. Un recuento de piezas fijo no se adapta a todos los planes de aceptación.
  • Ajuste de recetas: documenta los cambios en las recetas de HMI y su efecto en la ejecución de verificación, incluidos los cambios asociados con las condiciones del sitio o la variación del lote de polvo.

La verificación del primer artículo y la preparación del piloto deben registrarse según los criterios de aceptación acordados, en lugar de inferirse únicamente de la instalación.

MetalPress-Prensa-Compactadora-de-Polvo-MPC-SV-Envío-04

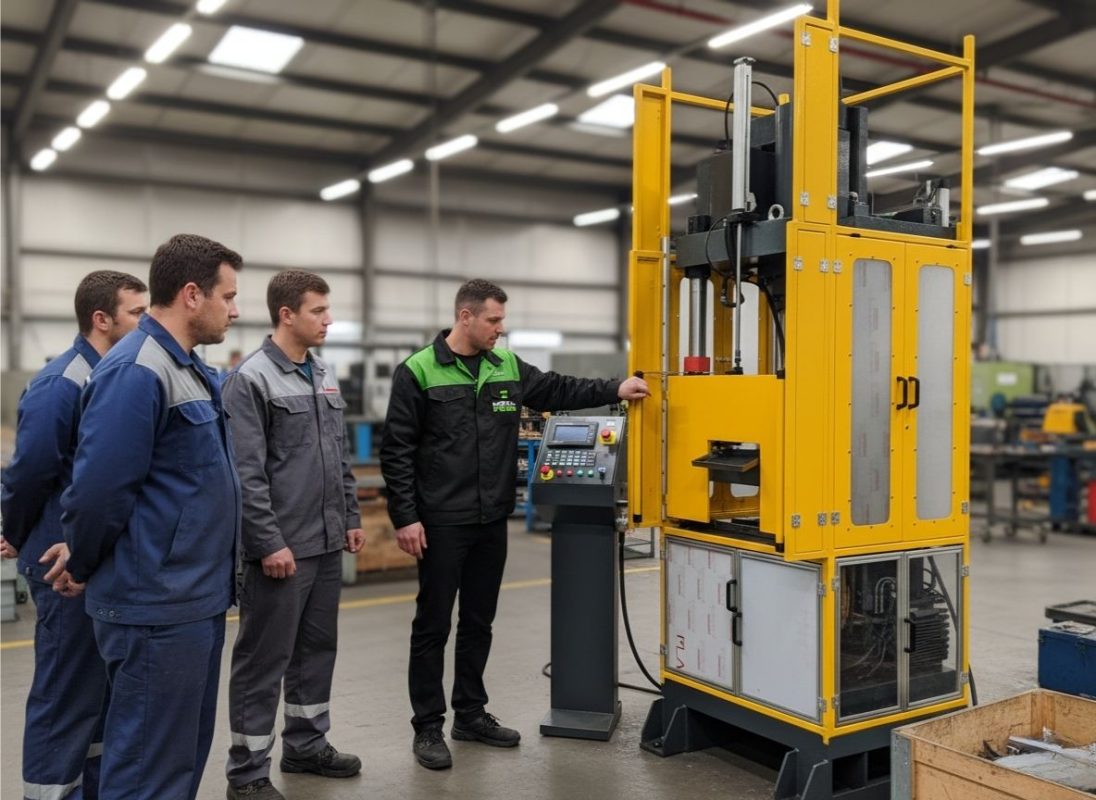

Entrega de documentación y capacitación del operador

La capacitación del operador y la entrega de documentación preparan al equipo del cliente para usar y mantener la configuración suministrada. Acuerde el alcance de la capacitación y documente las responsabilidades de los operadores, el personal de mantenimiento y el equipo del proyecto.

  • Capacitación práctica para operadores: cubre la selección de recetas de HMI, inicio y apagado, comprobaciones de rutina, solución de problemas básicos y pasos de configuración repetibles. Revise las superposiciones de fuerza versus desplazamiento cuando esos datos estén disponibles.
  • Capacitación en mantenimiento y servicio: revisa los cronogramas de lubricación, cambios de filtros hidráulicos, procedimientos de recalibración de sensores, puntos de inspección mecánica, valores de torque, listas de repuestos e intervalos de mantenimiento preventivo.
  • Paquete de documentación: identifica los manuales de operación y mantenimiento aplicables, la lista de verificación de puesta en servicio, el informe FAT, los certificados de calibración y las exportaciones de recetas de HMI. Acordar entrega controlada y respaldo de los documentos.
  • Sesión de transferencia de conocimiento: revisa la interpretación de los datos y el protocolo de repetibilidad acordado. Si se requieren índices de capacidad (Cp/Cpk), defina el sistema de medición, el plan de muestreo y las condiciones del proceso antes de interpretarlos.

El registro de entrega debe identificar la capacitación completada, las acciones pendientes y la ruta de escalamiento para el soporte técnico.

MetalPress-Prensa-Compactadora-de-Polvo-MPC-SV-Envío-05

Soporte posterior a la puesta en servicio y monitoreo temprano del desempeño

El soporte posterior a la puesta en servicio ayuda al cliente a revisar la producción inicial y el aumento del volumen. Incluir responsabilidades de apoyo, acuerdos de acceso y expectativas de respuesta en el acuerdo del proyecto.

  • Soporte remoto y telemetría: cuando esté habilitado y autorizado, revise los registros de ciclo, las alarmas y las variables clave del proceso con el equipo de soporte. Confirme el alcance de registro y telemetría remota disponible.
  • Visitas de seguimiento: acuerdan si se incluyen visitas de seguimiento o revisiones remotas, con tiempos basados en el plan de producción en lugar de un compromiso asumido de la primera semana.
  • Garantía y repuestos: revise los términos de garantía reales, los repuestos recomendados y los procedimientos de pedido para la configuración seleccionada.
  • Revisión de desempeño y seguimiento de ROI: define paneles de KPI para la tasa de desechos, el tiempo de ciclo, la densidad verde σ y el tiempo de configuración, cuando sea relevante. Utilice datos de producción medidos y una línea de base consistente para evaluar las mejoras en el rendimiento y el caso del ROI.

Reportar el desempeño observado y las acciones no resueltas por separado. Los resultados específicos del proyecto, más que una promesa general, establecen el valor logrado.

Planificación del envío y puesta en servicio de su prensa de polvo

El envío y la puesta en servicio vinculan la validación de fábrica con el proceso de producción del cliente. Acordar embalaje, logística, instalación, verificación del primer artículo, capacitación del operador y soporte antes del envío, con registros firmados para la máquina suministrada.

Para la selección de equipos, comience con el Prensa compactadora de polvo MPC-SV. Utilice el guía de la máquina de prensa de pulvimetalurgia y centro de aplicación de prensado de polvo para preparar el polvo, las herramientas y los requisitos del proceso.

Si está planeando un piloto o necesita una cotización de puesta en servicio, analiza los requisitos de instalación y puesta en servicio de su prensa de polvo. Proporcione la configuración de la máquina, el diseño del sitio, los servicios públicos, las herramientas, la información sobre el polvo y el plan de producción objetivo para que se pueda revisar el cronograma, la lista de recursos y el alcance de la documentación.
