FABRICACIÓN DE EQUIPOS DE VENTILACIÓN HVAC &
Coordinar corte y doblado de piezas en bruto para carcasas de ventilación, puertas de acceso, paneles plegados y soportes.
Equipos de fabricación para la fabricación de equipos de ventilación y HVAC
Los equipos de fabricación de piezas de lámina metálica HVAC soportan la preparación de carcasas de ventilación, puertas de acceso, paneles plegados y componentes de montaje adecuados. Esta página se centra en piezas de corte recto y conformadas con prensa plegadora, en lugar de una línea completa de fabricación de conductos. Seleccione operaciones en torno a la geometría, el material, las juntas y los requisitos de ensamblaje reales.
Revisión MGS cizalla guillotina, Prensa plegadora Titan CNC frente a los planos reales, los materiales y los requisitos de producción. Encuentre flujos de trabajo relacionados en el centro de aplicaciones de fabricación.
La fabricación de paneles de ventilación puede comenzar con un corte recto seguido del doblado de bridas y la preparación separada de las aberturas. Para soportes de montaje, revise flujos de trabajo de fabricación de brackets y MIW-T punzonado, cizallado y entallado donde la pieza se ajusta a los límites de estación y herramientas aplicables.
Planifique las interfaces de carcasa y panel
Identifique bordes coincidentes, ubicaciones de bridas, aberturas de acceso y posiciones de sujetadores. Separe los componentes de corte recto y plegados de los perfiles o uniones que necesitan equipo específico.
Espacios en blanco para carcasas y puertas de acceso
Utilice una lista de corte dimensionada para paneles y tiras rectangulares. Especifique el recubrimiento del material, las dimensiones de la hoja, la escuadra y la condición de los bordes, junto con el manejo necesario para espacios en blanco grandes.
Revise la longitud de corte de MGS y la capacidad específica del material. Las aberturas de acceso interno y los recortes perfilados requieren una operación separada adecuada.

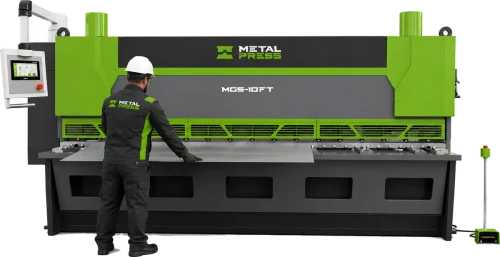

Ver Modelos y especificaciones del MGS cizalla guillotina para la configuración del equipo relevante.
Paneles Plegados y Bridas
Defina alturas de bridas, radios de plegado, longitudes de piezas y referencias de ensamblaje. Consultar orden de plegado para cajas, devoluciones y paneles de múltiples caras.
Revisar herramental Titan, acceso superior trasero y espacio libre de trabajo. El engatillado, el laminado, la unión y las pruebas del sistema terminado siguen siendo requisitos de proceso separados.
Ver Modelos y especificaciones de prensa plegadora Titan CNC para la configuración del equipo relevante.
Planificar el flujo de trabajo de fabricación de equipos de ventilación y HVAC
Dibujos de componentes e interfaz
Identifique las piezas del panel y la carcasa, las bridas de acoplamiento, los detalles de acceso y las dimensiones críticas. Confirme qué características se realizan antes de doblar.
Plan de corte en blanco
Prepare listas de corte utilizando los patrones planos aprobados. Revisión de soporte, manejo de decapados y protección de superficies revestidas o acabadas.
Secuencia de plegado y montaje
Planifique el acceso a las herramientas y la extracción de piezas, luego defina cómo se unen y ubican los paneles en el ensamblaje. Verifique la interferencia de la brida temprano.
Comprobaciones de ajuste y acabado
Inspeccionar las dimensiones del panel, los ángulos, las aberturas y el estado de la superficie. Cualquier fuga, aceptación acústica o de flujo de aire pertenece al plan de prueba del equipo terminado.
Requisitos de materiales y aplicaciones
Especifique el grado, el recubrimiento, el espesor y el acabado de la hoja real. El acero galvanizado, inoxidable y aluminio requieren su propia revisión de instalación. El equipo de corte y doblado no establece el rendimiento ni la certificación de un conjunto de ventilación completo.
Planificación de aplicaciones relacionadas: protecciones de máquinas y paneles de equipos y Piezas de chapa metálica de múltiples curvaturas.
Prepare su consulta de fabricación
Enviar planos de carcasa y paneles, especificaciones de materiales, tamaños de láminas, detalles de bridas, ubicaciones de apertura, tolerancias y cantidades. Incluir requisitos de protección de acabado, manipulación y unión.
Analice sus requisitos de fabricación de equipos de climatización y ventilación con MetalPress para revisar la configuración de la máquina, herramientas y ruta de producción.
Preguntas sobre fabricación de equipos de ventilación y HVAC
No por sí solo. MGS y Titan abordan cortes y doblados rectos adecuados. Los procesos de laminado, costura, unión y otros procesos de ductos requieren su propia revisión de equipos.
Revise el patrón plano, la geometría de la brida, la secuencia de plegado, la holgura de la herramienta, las interfaces de acoplamiento y el manejo, seguido de una inspección del ensamblaje terminado.
Empezar con MGS cizalla guillotina, Prensa plegadora Titan CNC. Compare las clasificaciones, herramientas, acceso y soporte aplicables con el dibujo de la pieza real.
Enviar planos de carcasa y paneles, especificaciones de materiales, tamaños de láminas, detalles de bridas, ubicaciones de apertura, tolerancias y cantidades. Incluir requisitos de protección de acabado, manipulación y unión.
