Tipos de prensas hidráulicas y diseños de bastidor de prensa
Tipos de prensas hidráulicas de un vistazo
Los tipos comunes de prensas hidráulicas incluyen diseños de bastidor en C, bastidor en H, de cuatro columnas, de lados rectos y de dos columnas. Cada disposición de marco proporciona una combinación diferente de acceso a herramientas, soporte estructural y guía de ariete.
Las prensas hidráulicas también se describen por la orientación del ariete, el sistema de accionamiento y control y el proceso de fabricación. A prensa servohidráulica de cuatro postes, por ejemplo, combina un bastidor de cuatro columnas con potencia hidráulica servocontrolada. La embutición profunda, el moldeo por compresión, el recorte y el ensamblaje describen aplicaciones en lugar de tipos de marcos.
| Tipo de marco | Característica de diseño principal | Detalles importantes de selección |
|---|---|---|
| Marco C / marco hueco | Frente abierto con acceso desde tres lados. | Profundidad de garganta, acceso a herramientas, apertura del marco bajo carga |
| bastidor en H | Dos montantes unidos por miembros estructurales superior e inferior. | Ancho de trabajo, disposición de la cama, espacio libre de carga |
| Cuatro columnas / cuatro postes | Cuatro postes que conectan la estructura de la prensa y que a menudo guían la platina móvil. | Distancia entre postes, tamaño de platina, guía, distribución de carga permitida |
| lados rectos | Carcasas laterales con carro móvil guiado | Guía de deslizamiento, cargas de herramientas, área de trabajo, acceso. |
| dos columnas | Dos columnas principales con disposición de guiado específica del diseño | Espaciado de columnas, soporte de platina, guía, límites de carga |
Las etiquetas del marco por sí solas no establecen precisión, rigidez, capacidad o idoneidad para una carga descentrada. Esas características dependen del diseño completo de la máquina, las herramientas, los controles y las condiciones de operación.
Por qué Asuntos de Diseño de Prensa Hidráulica
El diseño del marco de la prensa hidráulica afecta cómo las cargas de formación pasan a través de la máquina y cómo las herramientas permanecen alineadas bajo carga. El marco, la platina, el sistema de guía y los controles hidráulicos trabajan juntos para determinar el entorno de trabajo y la capacidad de producción.
- Acceso: Aberturas para carga, cambios de matrices, mantenimiento y automatización.
- Comportamiento estructural: deflexión del marco y la platina bajo la carga prevista.
- Guía de herramientas: la disposición controla el movimiento y la alineación de la corredera.
- Requisitos de producción: velocidad de trabajo, permanencia, velocidad de ciclo y soporte de herramientas.
Clasificación por diseño de marco de prensa
El marco de la prensa soporta las fuerzas de reacción generadas durante el prensado. Su disposición influye en el área de trabajo disponible y en la forma en que se soportan la plataforma, el ariete y las herramientas.

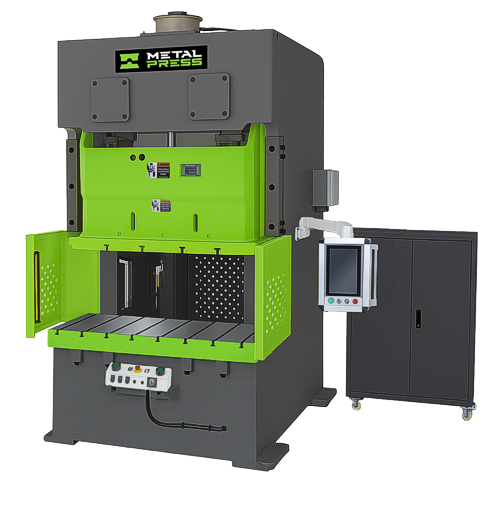

1. C-Frame Hydraulic Press
Una Prensa hidráulica con bastidor en C, también llamada prensa de marco hueco, tiene una estructura frontal abierta que brinda acceso desde tres lados. Esta disposición es útil para cargar piezas, cambiar herramientas e incorporar accesorios de ensamblaje.
Las aplicaciones pueden incluir ajuste a presión, enderezamiento, punzonado, recorte y conformado. La profundidad de la garganta, la posición de la carga, la guía del ariete y la apertura del marco bajo carga son consideraciones de ingeniería importantes.
El bastidor en C no define un tonelaje universal ni un límite de precisión. La idoneidad depende del diseño real de la prensa y de las demandas del proceso.
2. Prensa hidráulica de bastidor en H
Una Prensa hidráulica con bastidor en H Utiliza dos montantes unidos por miembros estructurales superior e inferior. Las versiones de taller habituales suelen tener una cama ajustable; Las prensas de producción industrial pueden utilizar diferentes disposiciones de bancada y guía.
Las prensas con bastidor en H se utilizan para tareas como enderezar, encajar a presión, ensamblar y formar. El ancho de trabajo, la capacidad de la plataforma, el recorrido del ariete, el soporte de herramientas y el manejo de piezas determinan si un modelo en particular se adapta a la aplicación.
El nombre de marco H no establece por sí solo una mayor capacidad o una mejor precisión que otro tipo de marco. Estas comparaciones requieren las especificaciones y las condiciones de carga de cada máquina.

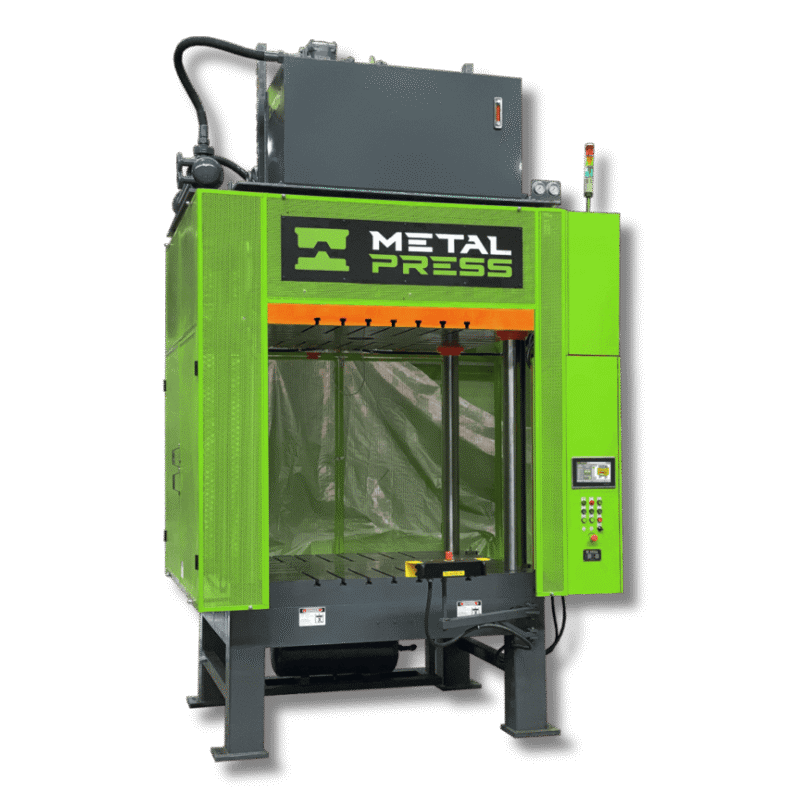

3. Prensa hidráulica de cuatro columnas/cuatro postes
Una prensa hidráulica de cuatro columnas, también conocida como prensa hidráulica de cuatro postes, utiliza cuatro postes que conectan la estructura principal de la prensa. En muchos diseños, los postes también guían la platina móvil.
El acceso entre los postes puede admitir cambios de herramientas, carga de materiales y automatización. Estas prensas se utilizan en procesos como moldeo por compresión, embutición profunda, recorte hidráulicoy montaje cuando la máquina está configurada para los requisitos de producción y herramientas.
Las especificaciones útiles incluyen distancia libre entre postes, dimensiones utilizables de la platina, carrera, luz natural, disposición de guía y carga permitida. El paralelismo de la platina bajo carga es una especificación de la máquina, más que un resultado automático de tener cuatro columnas.
MetalPress ofrece ambos prensas hidráulicas de cuatro columnas y prensas servohidráulicas de cuatro postes.
4. Prensa hidráulica de lados rectos
Una prensa hidráulica de lados rectos Dispone de alojamientos laterales que soportan la estructura de la prensa, con un carro móvil guiado que opera dentro del marco. Las guías u otras disposiciones de guía controlan la alineación de las correderas.
Este estilo de marco se puede configurar para estampar, dibujar, recortar y otras operaciones de formado. El área de trabajo, la guía deslizante, las aberturas de acceso, el peso de las herramientas y la distribución de la carga son detalles de selección importantes.
Lado recto describe el marco. No identifica el sistema de accionamiento: las prensas de lados rectos pueden utilizar accionamiento hidráulico, servohidráulico, mecánico o servomecánico. El Prensa servohidráulica de lados rectos MetalPress combina esta disposición del bastidor con un control servohidráulico.
5. Prensa hidráulica de dos columnas
Una prensa hidráulica de dos columnas utiliza dos columnas principales para soportar la estructura y, según el diseño, guiar el plato móvil. El espaciamiento de las columnas, la construcción de la cruceta y la platina y el sistema de guía determinan sus características de trabajo.
El número de columnas por sí solo no establece la precisión, el costo o la resistencia a la carga descentrada. Una comparación significativa incluye la carga nominal, la posición de carga permitida, el área de trabajo, la guía y el ciclo de trabajo requerido.
Configuraciones de prensa hidráulica y servohidráulica MetalPress
Obtener una cita gratis
Llame al 519-624-9987 para hablar inmediatamente con un técnico, o rellene el siguiente formulario y obtenga una respuesta del mismo día.
Clasificación por corredera Orientación
Prensas hidráulicas verticales
En una prensa hidráulica vertical, el ariete se mueve a lo largo de un eje vertical. Las disposiciones de acción hacia abajo y hacia arriba se adaptan a diferentes requisitos de herramientas, carga y procesos.
Las prensas verticales se utilizan para formar, embutir, moldear, recortar y ensamblar. La carga de herramientas, el soporte de piezas, la expulsión y el acceso siguen siendo importantes incluso cuando el marco y el tonelaje son adecuados.
Prensas hidráulicas horizontales
En una prensa hidráulica horizontal, el ariete se mueve a lo largo de un eje horizontal. Esta disposición puede adaptarse a piezas de trabajo largas, conjuntos de ejes y cojinetes, enderezamiento y operaciones de conformado especializadas.
Los soportes de piezas, los accesorios, el equipo de carga y el espacio disponible influyen en la configuración de la máquina. La orientación horizontal es una especificación separada del diseño del marco y del sistema de control.
Clasificación por tamaño y capacidad
Prensas hidráulicas de banco
Las prensas hidráulicas de mesa son máquinas compactas que se utilizan para trabajos de laboratorio, creación de prototipos, ensamblaje de componentes pequeños y tareas similares. Su área de trabajo útil, fuerza disponible y método de control varían según el modelo.
Prensas hidráulicas industriales
Las prensas de taller comúnmente respaldan trabajos de reparación, mantenimiento, enderezamiento y ajuste a presión. Las prensas de producción industrial se especifican en torno al proceso de fabricación, las herramientas, la tasa de producción y los requisitos de automatización.
No existe una banda de tonelaje universal que separe una prensa de taller de una prensa industrial. Una cifra de capacidad sólo es útil junto con el área de trabajo, la carrera, la luz del día, la velocidad de operación y el ciclo de trabajo.
Prensas hidráulicas pesadas
Las prensas hidráulicas de alta resistencia sirven para procesos exigentes de conformado, forjado, moldeado o ensamblaje. El término puede describir fuerza elevada, herramientas grandes, ciclos frecuentes o una combinación de estos requisitos.
Las cargas de los cimientos, el espacio de instalación, los servicios públicos, el manejo de materiales y el acceso a los servicios son específicos del proyecto. Un umbral de tonelaje genérico no define todas las prensas de servicio pesado.
Elementos estructurales de un marco de presión hidráulica
Mesa y placa de apoyo
La plataforma soporta las herramientas inferiores y transporta cargas de presión dentro del marco. Un refuerzo proporciona una superficie de montaje de herramientas; sus dimensiones, capacidad de carga y disposición de montaje afectan la compatibilidad de la herramienta.
Placa móvil o diapositiva
La placa móvil o corredera transfiere fuerza a la herramienta. Sus dimensiones, guía, planitud y comportamiento bajo carga afectan la alineación y la calidad de la pieza.
Columnas, tirantes y carcasas laterales
Estos miembros estructurales conectan y soportan el conjunto de prensa. Sus funciones varían según el diseño del marco: las columnas pueden proporcionar guía, mientras que los tirantes pueden conectar componentes estructurales pretensados.
Guía del ariete
Las columnas, casquillos, guías u otras guías controlan la trayectoria del carro móvil. El espaciado y la construcción de las guías son relevantes cuando el proceso impone cargas laterales o cargas desiguales.
Deflexión del marco y su impacto
La deflexión del marco y la platina son movimientos elásticos que ocurren bajo carga. El movimiento excesivo puede afectar la alineación de la herramienta, el espesor de la pieza, la distribución de los contactos y el desgaste de la herramienta.
Las comparaciones útiles distinguen la alineación sin carga del rendimiento con la fuerza y la posición de carga previstas. La carga centrada y la carga descentrada plantean exigencias diferentes al bastidor y al sistema de guía.
Los cálculos estructurales y, cuando corresponda, el análisis de elementos finitos ayudan a los ingenieros a evaluar estas condiciones. El movimiento aceptable depende de las tolerancias de las herramientas y del proceso.
Clasificación por método de control y evaluación
Prensas hidráulicas manuales
Las prensas hidráulicas manuales utilizan una bomba manual para generar presión. Pueden ser adecuados para mantenimiento, montaje o trabajos de bajo volumen donde el ciclo controlado por el operador es apropiado. El funcionamiento de la bomba no determina el tipo de bastidor.
Prensas hidráulicas accionadas por motor
Las prensas hidráulicas accionadas utilizan un motor eléctrico y una bomba hidráulica. Los arreglos de válvulas, sensores y controles determinan cómo la prensa maneja la presión, la velocidad, la posición y el tiempo de permanencia.
Prensas Servohidráulicas
Una prensa servohidráulica Utiliza potencia hidráulica servocontrolada para regular el funcionamiento de la máquina. Dependiendo del diseño del sistema, las configuraciones programables pueden incluir etapas de movimiento, presión, velocidad, posición y permanencia.
Servohidráulico describe el enfoque de accionamiento y control, en lugar de un diseño de bastidor separado. Pueden utilizarlo tanto las prensas de cuatro postes como las de lados rectos. La precisión real, el consumo de energía y el rendimiento del ciclo dependen de la configuración de la máquina y del ciclo operativo.
Las configuraciones servohidráulicas específicas de la aplicación incluyen prensas de compactación de polvo para formar polvos en una matriz, y die spotting y prensas de prueba de molde para contacto controlado de herramientas y trabajos de ajuste.
Seleccione el tipo de prensa hidráulica adecuado
La selección de prensas hidráulicas combina el proceso de conformado con la envolvente de herramientas y los requisitos de producción. La fuerza nominal es sólo una parte de la especificación.
- Fuerza de presión: la carga requerida por el material, operación y herramental.
- Tamaño de platina y lecho: Área de montaje utilizable y soporte para la herramienta.
- Ataque: recorrido del ariete disponible.
- Luz natural y altura de cierre: Espacios libres de trabajo abiertos y cerrados, definidos para la máquina específica.
- Movimiento y ciclo: velocidades de aproximación, trabajo y retorno, permanencia y tasa de producción objetivo.
- Distribución de carga: carga centrada o descentrada permitida y guía requerida.
- Equipos de proceso: cojines, expulsión, calefacción, refrigeración, manipulación de piezas y automatización cuando corresponda.
- Instalación: espacio, servicios públicos, requisitos de cimientos y acceso de mantenimiento.
Para ejemplos de procesos, la guía para para qué prensas hidráulicas se utilizan Explica aplicaciones industriales comunes.
¿Qué afecta el costo de la prensa hidráulica?
El precio de la prensa hidráulica depende de algo más que el tonelaje. La construcción del marco, el área de trabajo, la carrera, la luz natural, el sistema de control, las interfaces de herramientas, el equipo de proceso, la protección y la automatización afectan el costo del proyecto.
Los requisitos de instalación, puesta en servicio, capacitación y servicio continuo también contribuyen al costo total de propiedad. Las comparaciones son más útiles cuando las máquinas cotizadas cubren el mismo proceso y alcance de suministro.
Seguridad y Cumplimiento Estructural
La protección, el control de acceso, las paradas de emergencia, el diseño del circuito hidráulico y los modos de funcionamiento forman parte del sistema completo de la prensa. Las salvaguardias requeridas dependen de la máquina, las herramientas, el método de carga y el uso previsto.
Una etiqueta de marco o un componente de seguridad individual no establece el cumplimiento para una celda de producción completa. Los requisitos aplicables y la evaluación de riesgos de la máquina informan el acuerdo de protección final.
Tipos de prensas hidráulicas: preguntas comunes
¿Cuáles son los principales tipos de prensas hidráulicas?
Los diseños de marcos comunes incluyen prensas de bastidor en C, bastidor en H, de cuatro columnas o cuatro postes, de lados rectos y de dos columnas. Las prensas hidráulicas también se clasifican según la orientación del ariete, el sistema de control y la aplicación.
¿Son iguales las prensas hidráulicas de cuatro postes y de cuatro columnas?
Estos nombres generalmente describen la misma familia de cuadros. Las máquinas individuales pueden diferir en el espaciado de los postes, el tamaño de la platina, la guía, el sistema hidráulico, los controles y la carga permitida.
¿Es una prensa servohidráulica un tipo de bastidor diferente?
No. El servohidráulico identifica el enfoque de accionamiento y control. Se puede combinar con diseños de marcos como de cuatro postes y de lados rectos.
¿Qué marco de prensa hidráulica es mejor para la embutición profunda?
Tanto las prensas hidráulicas de cuatro postes como las de lados rectos se pueden configurar para embutición profunda. La idoneidad depende del tamaño de la herramienta, la fuerza de extracción, la carrera, los requisitos de sujeción de la pieza en bruto, la guía y el ciclo de producción.
¿Un mayor tonelaje significa una mayor precisión?
No. La fuerza nominal describe la capacidad de carga. La precisión del posicionamiento, la repetibilidad y la alineación de la platina dependen de la guía, los controles, la estructura, las herramientas y las condiciones de carga.
References
-
Kalpakjian, S., y Schmid, S.Procesos de fabricación para materiales de ingenieríaEducación Pearson.
-
Groover, M. P.Fundamentos de la fabricación modernaWiley.
-
Shigley, J. E., et al.Diseño mecánico de ingenieríaMcGraw-Hill.
-
Esposito, A.Potencia fluida con aplicacionesPearson.
-
ISO 4413:2010 –Potencia hidráulica del fluido – Reglas generales y requisitos de seguridad.
-
ASM Handbook, Volumen 14:Formación y forjaASM International.
-
ASTM E9 –Métodos de prueba estándar de compresión Testing de materiales metálicos.
