Ingeniería de la solución adecuada: desde el primer contacto hasta el ensamblaje y diseño de una prensa de recorte personalizada de 35 toneladas
Los proyectos de maquinaria industrial rara vez comienzan con una simple solicitud. Suelen comenzar con un desafío que exige claridad de ingeniería, eficiencia de producción y fiabilidad a largo plazo. Este proyecto no fue la excepción. La primera fase de este proceso describe el momento en que un fabricante identifica un cuello de botella, solicita ayuda y colabora con nuestro equipo de ingeniería para diseñar y construir una prensa de recorte personalizada de 35 toneladas, adaptada a sus necesidades específicas.
Este artículo documenta detalladamente dicho proceso, desde la primera consulta hasta el ensamblaje casi finalizado de una prensa hidráulica de cuatro columnas de ingeniería de precisión . Asimismo, ofrece una introducción técnica a las prensas de recorte , sus aplicaciones y las especificaciones que definen una solución de recorte de alto rendimiento.
Un fabricante de Ohio se pone en contacto con nosotros
La historia comienza cuando un fabricante de componentes metálicos de Ohio nos contactó a través de nuestro sitio web. Esta empresa se especializa en la producción de piezas de aluminio y zinc fundido a presión para las industrias automotriz y de electrodomésticos. Su línea de producción sufría cada vez más ineficiencias debido a equipos de recorte obsoletos. La maquinaria antigua carecía de la velocidad, la consistencia de fuerza y la precisión necesarias para satisfacer el creciente volumen de producción.
Su jefe de ingeniería explicó que necesitaban una prensa de recorte fiable capaz de:
Manipulación de componentes fundidos a presión de tamaño mediano
Proporciona una fuerza de recorte constante.
Reducción del trabajo de acabado manual
Mejorar los tiempos de ciclo
Integración con sus herramientas existentes
Tras analizar sus requisitos, nuestros ingenieros de ventas recomendaron una prensa de recorte personalizada de 35 toneladas , construida sobre una estructura de prensa hidráulica de 4 postes para lograr la máxima rigidez y precisión.
Esta consulta inicial marcó la pauta para un proyecto colaborativo y con un fuerte componente técnico.
Comprender las prensas de recorte y su función en la fabricación
Antes de adentrarnos en el proceso de ingeniería, es importante comprender qué es una prensa de recorte y por qué desempeña un papel tan fundamental en las operaciones de fundición a presión y metalurgia.
¿Qué es una prensa de recorte?
Una prensa de recorte —también conocida como prensa de cuatro columnas— es una máquina hidráulica diseñada para eliminar rebabas, bebederos, puntos de inyección y material sobrante de piezas fundidas o moldeadas. Tras la expulsión de una pieza de la máquina de fundición a presión, esta suele contener material adicional que debe eliminarse antes de su uso o ensamblaje. Una prensa de recorte realiza esta operación de forma rápida, segura y uniforme.
Dónde se utilizan las prensas de recorte
Las prensas de recorte son esenciales en industrias como:
Fundición a presión para automóviles
Componentes aeroespaciales
Fabricación de electrodomésticos
Metalurgia en general
Producción de componentes eléctricos
Cualquier operación que produzca componentes fundidos o moldeados se beneficia de la precisión y la repetibilidad de una prensa de recorte hidráulica de 4 columnas .
¿Por qué se prefieren las 4 prensas de postimpresión?
Una prensa de 4 postes ofrece varias ventajas:
Paralelismo superior de las placas gracias a la guía de cuatro columnas.
Distribución uniforme de la fuerza en toda la superficie de la herramienta.
Acceso abierto desde todos los lados para carga, descarga y automatización.
Alta rigidez estructural para una precisión a largo plazo.
Flexibilidad para una amplia gama de tamaños de herramientas.
Para el fabricante de Ohio, estas ventajas se ajustaban perfectamente a su necesidad de una solución de recorte fiable y de alta precisión.

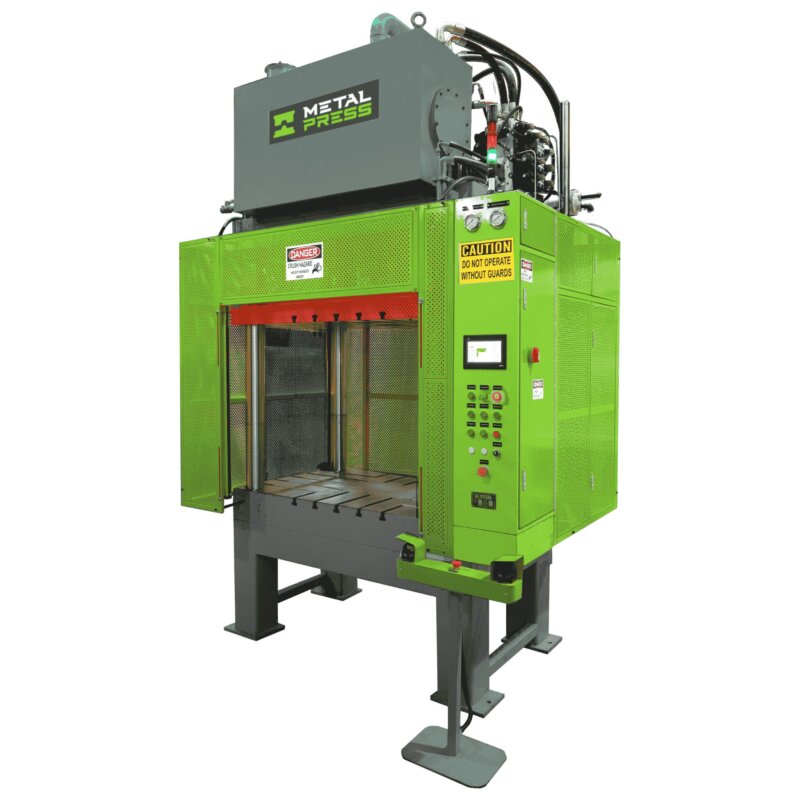

Diseñando la solución adecuada: La prensa de recorte de 35 toneladas
Una vez comprendidas las necesidades del cliente, nuestro equipo de ingeniería comenzó a desarrollar las especificaciones para una prensa de recorte personalizada de 35 toneladas . Esta fase incluyó conversaciones detalladas, evaluaciones técnicas y una cuidadosa consideración del entorno de producción del cliente.
Especificaciones clave de la prensa de recorte de 35 toneladas
El paquete de especificaciones final incluía:
Sistema hidráulico
35 toneladas de fuerza de recorte
Unidad de potencia hidráulica de alta eficiencia
Control preciso de la presión para ciclos de recorte uniformes.
Ajustes de carrera y velocidad regulables
Bomba hidráulica de bajo nivel de ruido
Diseño estructural
Bastidor de prensa hidráulica de 4 postes
Postes guía endurecidos y fijados al suelo
Estructura de acero de alta resistencia diseñada para una mínima deflexión.

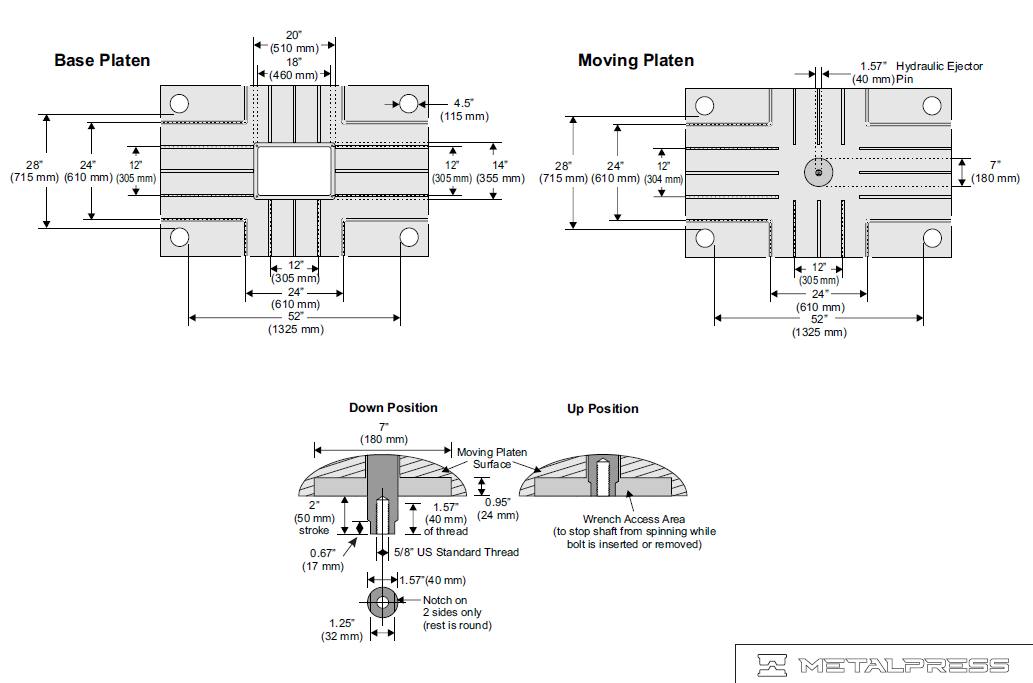

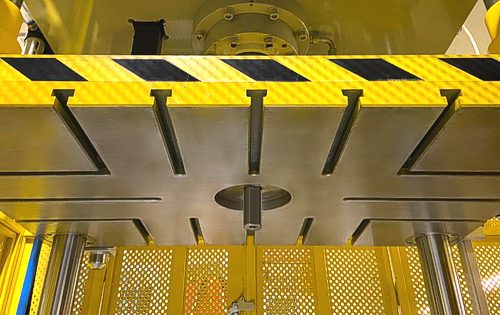

Platinas superior e inferior mecanizadas con precisión.
Tamaño de platina personalizado para que coincida con las herramientas del cliente.

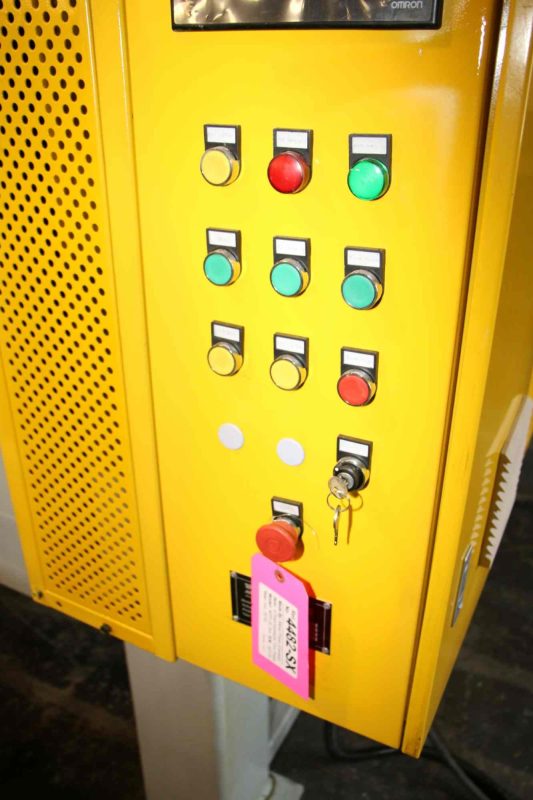

Sistema de control
Panel de control basado en PLC
Interfaz hombre-máquina (HMI) con pantalla táctil para ajustes del operador.
Ajustes de control de carrera, control de presión y tiempo de permanencia
Sistemas de seguridad y diagnóstico
Características de seguridad
Cortinas de luz
Sistema de parada de emergencia
Opción de control con dos manos
Vigilancia perimetral completa
Enclavamientos con clasificación de seguridad
Compatibilidad de herramientas
Patrón de montaje personalizado
Capacidad de cambio rápido de herramientas
placa de refuerzo ajustable
Estas especificaciones garantizaban que la prensa de recorte de 35 toneladas proporcionaría la fuerza, la precisión y la fiabilidad necesarias para el flujo de trabajo de fundición a presión del cliente.
Diseño e ingeniería: Convirtiendo los requisitos en realidad
La transformación del desafío de producción de un cliente en una máquina completamente diseñada comienza mucho antes de cortar el acero o ensamblar los componentes. Empieza en la sala de diseño, donde cada requisito, restricción y objetivo de rendimiento se traduce en un plan de ingeniería preciso. Para este proyecto, nuestro equipo tomó las necesidades operativas del fabricante de Ohio y comenzó a convertirlas en una solución tangible: una prensa de recorte personalizada de 35 toneladas construida sobre una robusta arquitectura hidráulica de cuatro postes. En esta fase, las ideas se convierten en planos, las especificaciones en modelos y se establecen los cimientos de una prensa de recorte de alto rendimiento con precisión, previsión y colaboración. Una vez aprobadas las especificaciones, nuestro equipo de ingeniería pasó a la fase de diseño. En esta etapa, la máquina comienza a tomar forma, primero digitalmente y luego físicamente.
Modelado 3D y análisis estructural
Nuestros ingenieros mecánicos crearon modelos CAD 3D detallados de toda la estructura de la prensa de 4 postes . Estos modelos incluían:
Geometría del marco
Ubicación del cilindro
Dimensiones de la platina
espaciado entre columnas
Enrutamiento hidráulico
Disposición del panel eléctrico
Para garantizar la durabilidad a largo plazo, realizamos un análisis de elementos finitos (FEA) del conjunto del bastidor y la platina. Esto nos permitió validar:
Distribución de tensiones
Deflexión bajo carga
Alineación de columnas
Rigidez estructural
El fabricante de Ohio revisó el paquete de diseño y proporcionó comentarios sobre el acceso del operario, el espacio libre para las herramientas y las consideraciones ergonómicas. Sus aportaciones ayudaron a perfeccionar el diseño final antes de que comenzara la fabricación.
Fabricación y montaje: Construcción de la prensa de recorte
Una vez finalizado y aprobado el diseño de ingeniería, el proyecto pasó de los modelos digitales a la fabricación física, una etapa donde la precisión artesanal y los procesos industriales de alta resistencia cobran protagonismo. La fabricación y el ensamblaje son el punto de partida para que la prensa de recorte de 35 toneladas tome forma, transformándose de un diseño de ingeniería a una prensa hidráulica de cuatro columnas totalmente funcional , construida para ofrecer durabilidad, precisión y un rendimiento a largo plazo. Cada componente, desde las placas mecanizadas hasta los postes guía endurecidos, se produce con tolerancias rigurosas para garantizar que la prensa de recorte ofrezca una fuerza constante, un movimiento suave y un funcionamiento fiable durante años de exigentes ciclos de producción. Esta fase representa el núcleo de la construcción, donde el acero, la hidráulica y la experiencia en ingeniería convergen para crear una máquina adaptada a las necesidades del fabricante de Ohio.
Fabricación de estructuras
El robusto bastidor de acero fue cortado, soldado y sometido a un tratamiento térmico para aliviar tensiones, garantizando así su estabilidad a largo plazo. Posteriormente, se realizó un mecanizado de precisión para asegurar la alineación perfecta de los puntos de montaje de los postes guía.

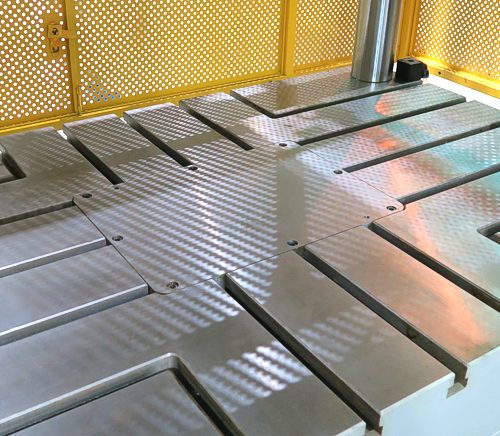

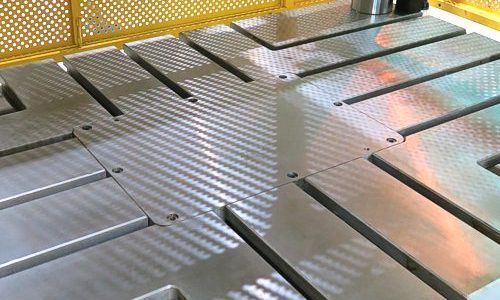

Fabricación de placas
Las placas superior e inferior se mecanizaron a partir de acero de alta resistencia. Cada placa se rectificó para lograr:
Planitud perfecta
tolerancias estrictas
Acabado de superficie liso
Estas características son esenciales para lograr operaciones de recorte uniformes.

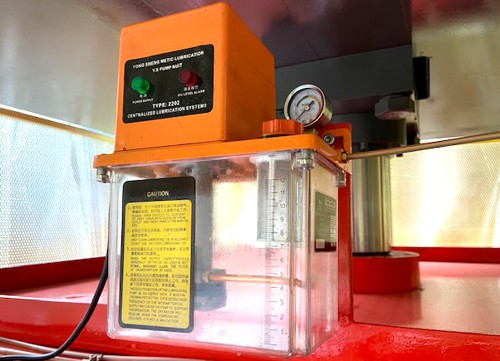

Guía de instalación de postes
Los cuatro postes guía endurecidos se instalaron y alinearon con precisión micrométrica. Esto garantiza:
Desplazamiento suave de la platina
Paralelismo preciso
Repetibilidad a largo plazo
Conjunto de cilindro hidráulico
El cilindro hidráulico se montó en la placa superior y se conectó a la unidad de potencia hidráulica. El cilindro se probó para:
Integridad del sello
Movimiento de trazo suave
Estabilidad de la presión

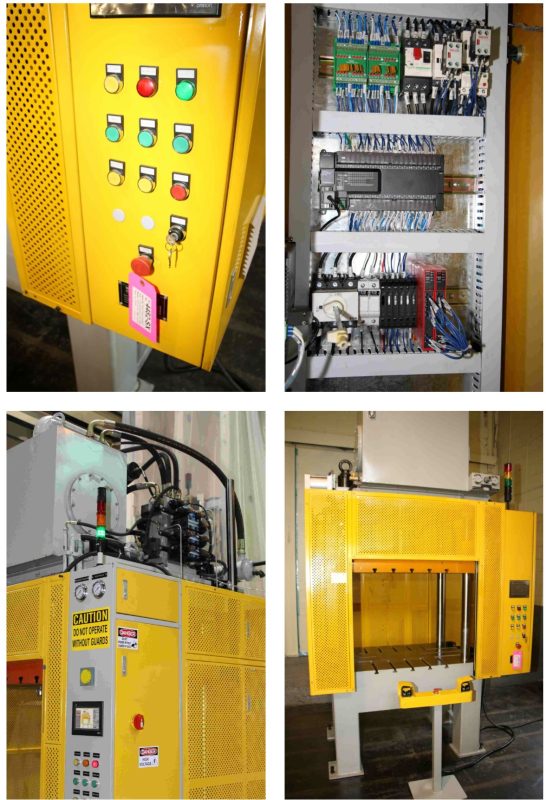

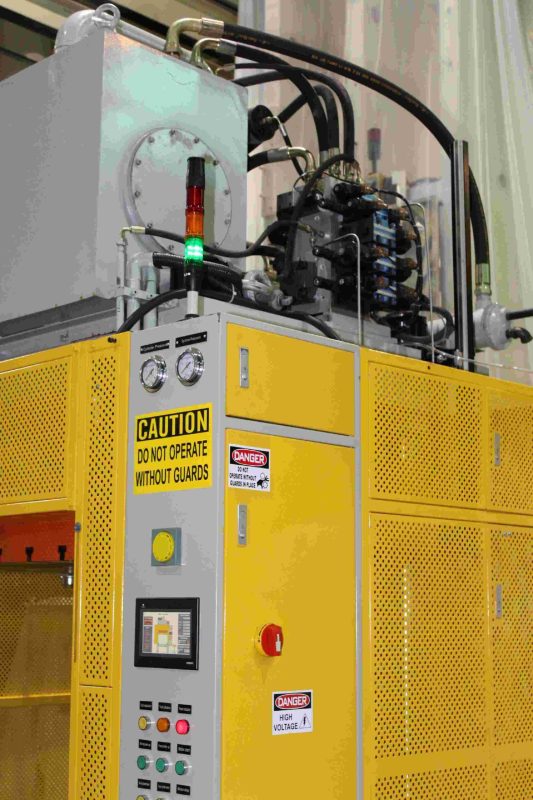

Integración hidráulica y eléctrica

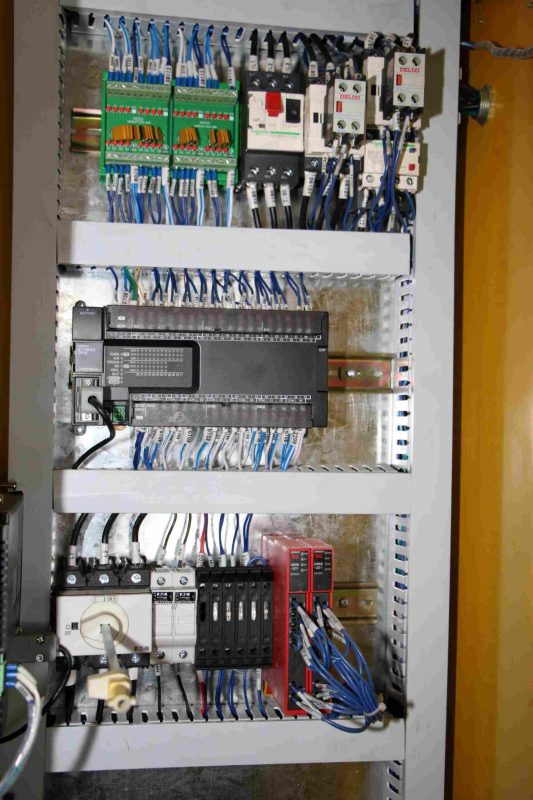

Las líneas hidráulicas se instalaron de forma limpia y segura. El panel eléctrico se ensambló con:
SOCIEDAD ANÓNIMA
HMI
relés de seguridad
Protección de circuitos
Mazos de cables
En esta etapa, la máquina comenzó a parecerse a una prensa de recorte hidráulica de 4 postes completamente funcional .
Integración de la seguridad y comentarios de los clientes
La seguridad nunca se considera un aspecto secundario en el desarrollo de una máquina industrial a medida; se integra en la estructura misma de la prensa de recorte desde las primeras etapas. A medida que la prensa hidráulica de 4 columnas y 35 toneladas avanzaba en el proceso de ensamblaje, nuestro equipo comenzó a integrar el conjunto completo de sistemas de seguridad que protegerían a los operarios, garantizarían el cumplimiento normativo y asegurarían la fiabilidad a largo plazo en la planta de producción del cliente. Esta fase incluyó la instalación de barreras fotoeléctricas , circuitos de parada de emergencia , enclavamientos de seguridad y paneles de protección , cada uno diseñado para funcionar a la perfección con la arquitectura hidráulica y de control de la máquina. Al mismo tiempo, mantuvimos una comunicación fluida con el fabricante de Ohio, recabando información práctica de sus operarios y personal de mantenimiento. Sus comentarios ayudaron a perfeccionar la ubicación del panel de control, optimizar los puntos de acceso para el cambio de herramientas y ajustar los detalles ergonómicos, asegurando que la prensa de recorte no solo funcionara con precisión, sino que también se integrara de forma natural en su flujo de trabajo. Este enfoque colaborativo fortalece cada proyecto, transformando la seguridad de un requisito en una prioridad de ingeniería compartida.
La seguridad es un pilar fundamental de nuestra filosofía de ingeniería. Durante la primera fase, instalamos:
Cortinas de luz
Botones de parada de emergencia
Paneles de protección
enclavamientos de seguridad

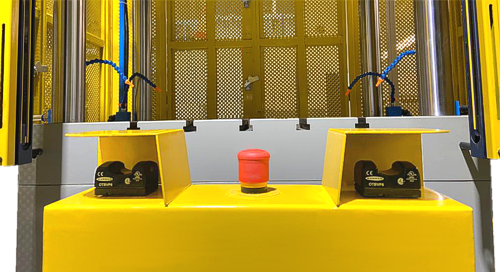

Opciones de control con dos manos
También mantuvimos un intercambio continuo de información con el fabricante de Ohio. Sus operarios nos proporcionaron información sobre:
Diseño del panel de control
Ajustes de carrera preferidos
Acceso a las herramientas
Ajustes ergonómicos
Esta colaboración garantizó que la máquina final se integrara a la perfección en su línea de producción.

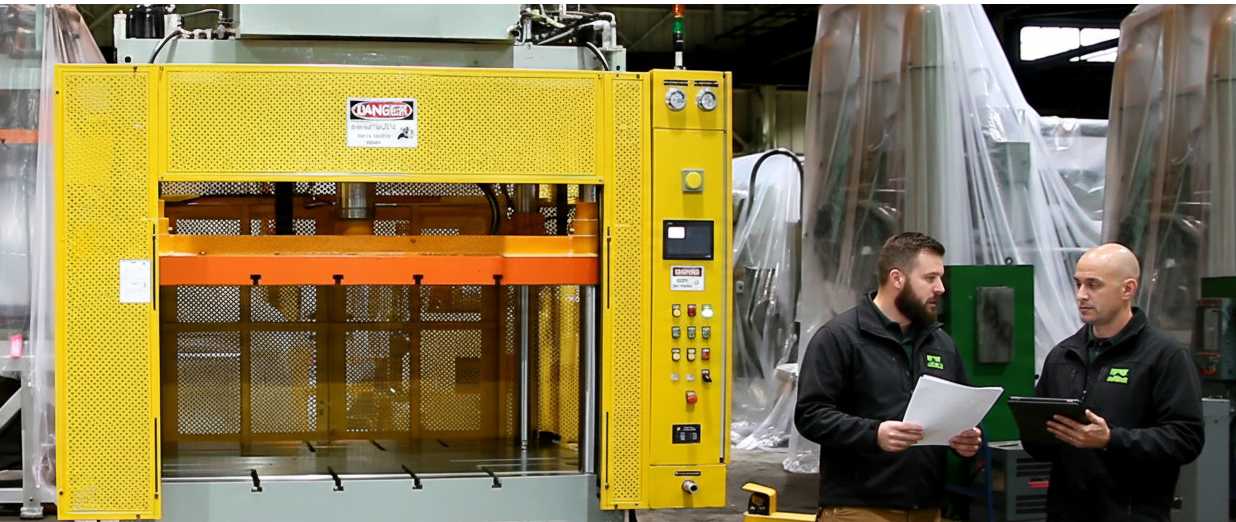

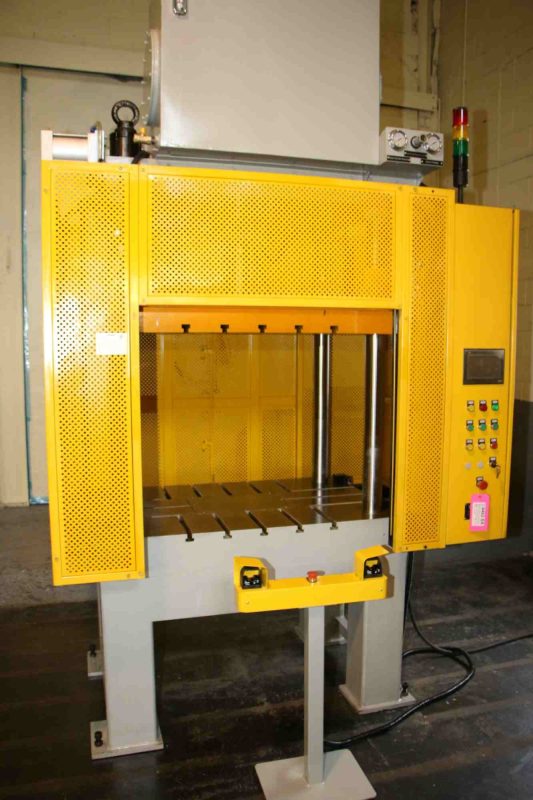

Conclusión de la primera fase: Una prensa de recorte de 35 toneladas casi terminada
Al finalizar la primera fase, la máquina era:
Completamente ensamblado
Cableado y fontanería
Sistemas de seguridad instalados
Mecánicamente completo
Listo para inspección y prueba.

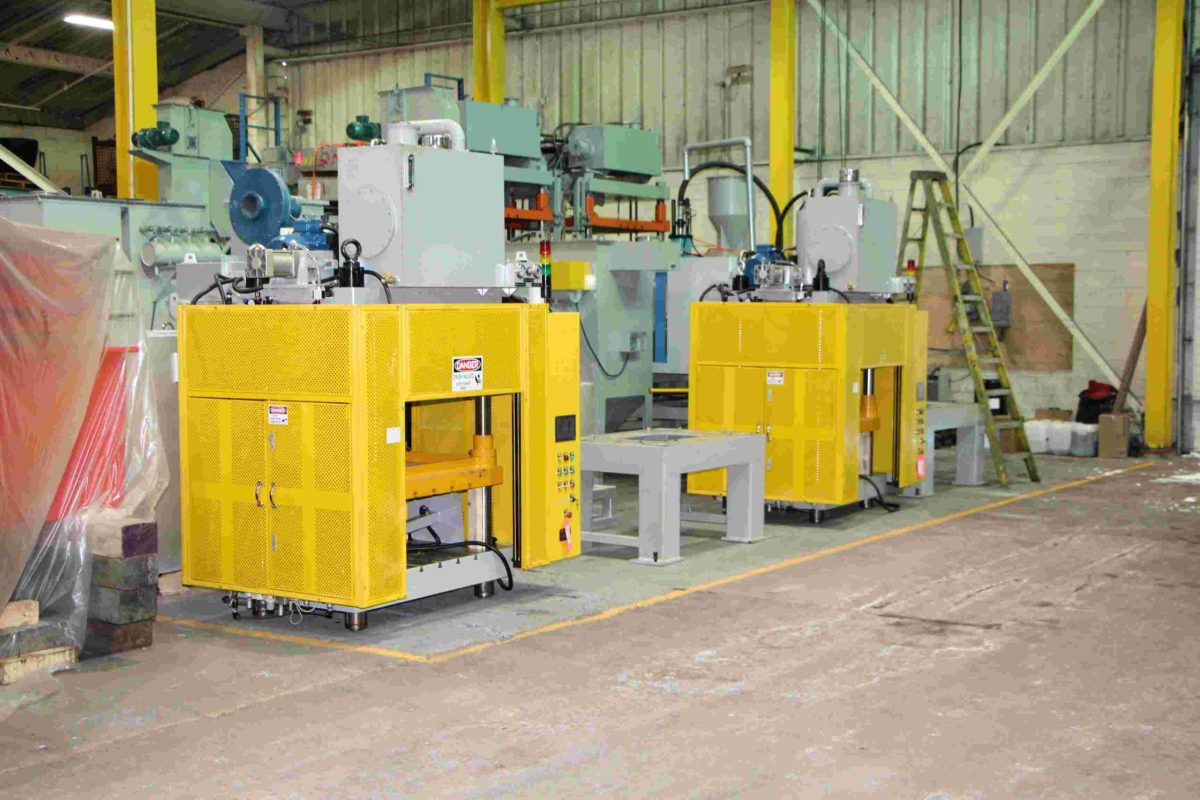

La prensa de recorte de 35 toneladas se encontraba en la planta del taller: una impresionante prensa hidráulica de 4 columnas, diseñada con precisión para ofrecer años de rendimiento de recorte fiable.
La segunda fase se centrará en la inspección, las pruebas, la calibración hidráulica, la validación funcional y la puesta en marcha previa al envío.
